沃虎电子推挽式变压器解决方案

在工业电子设计中，实现电源的隔离与稳定输出是保证系统可靠运行的关键环节之一。
沃虎电子基于推挽拓扑结构，提供了一套完整的隔离式电压开关调节解决方案，通过精选的元器件组合，满足工业伺服、通信接口等应用场景对隔离电源的需求。

方案构成与技术原理

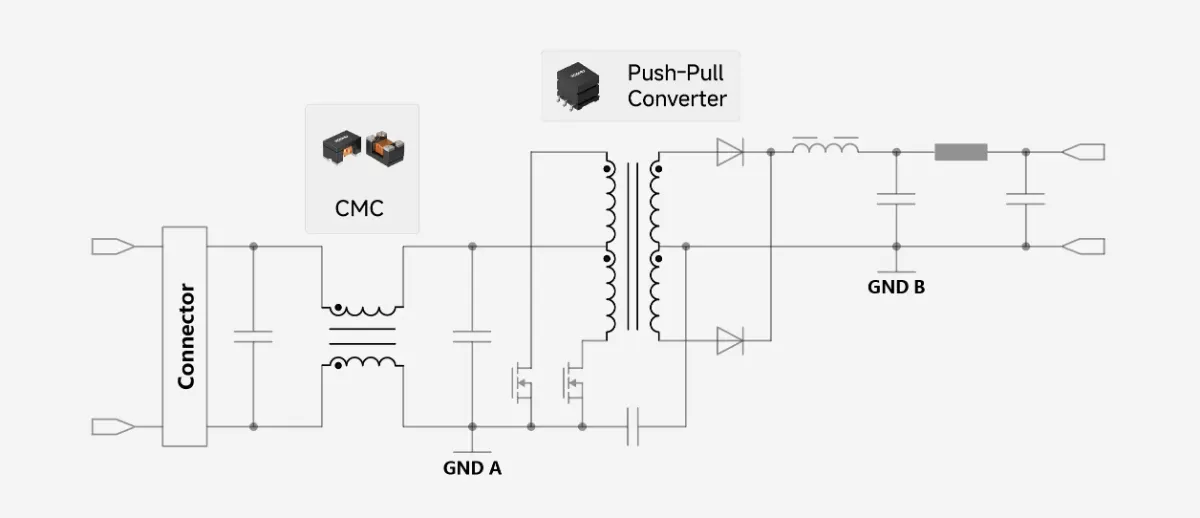

本方案（推挽式变压器解决方案）采用推挽拓扑结构，通过以下几个核心功能模块的协同工作，实现输入到输出的电压转换与电气隔离：

1. 输入滤波

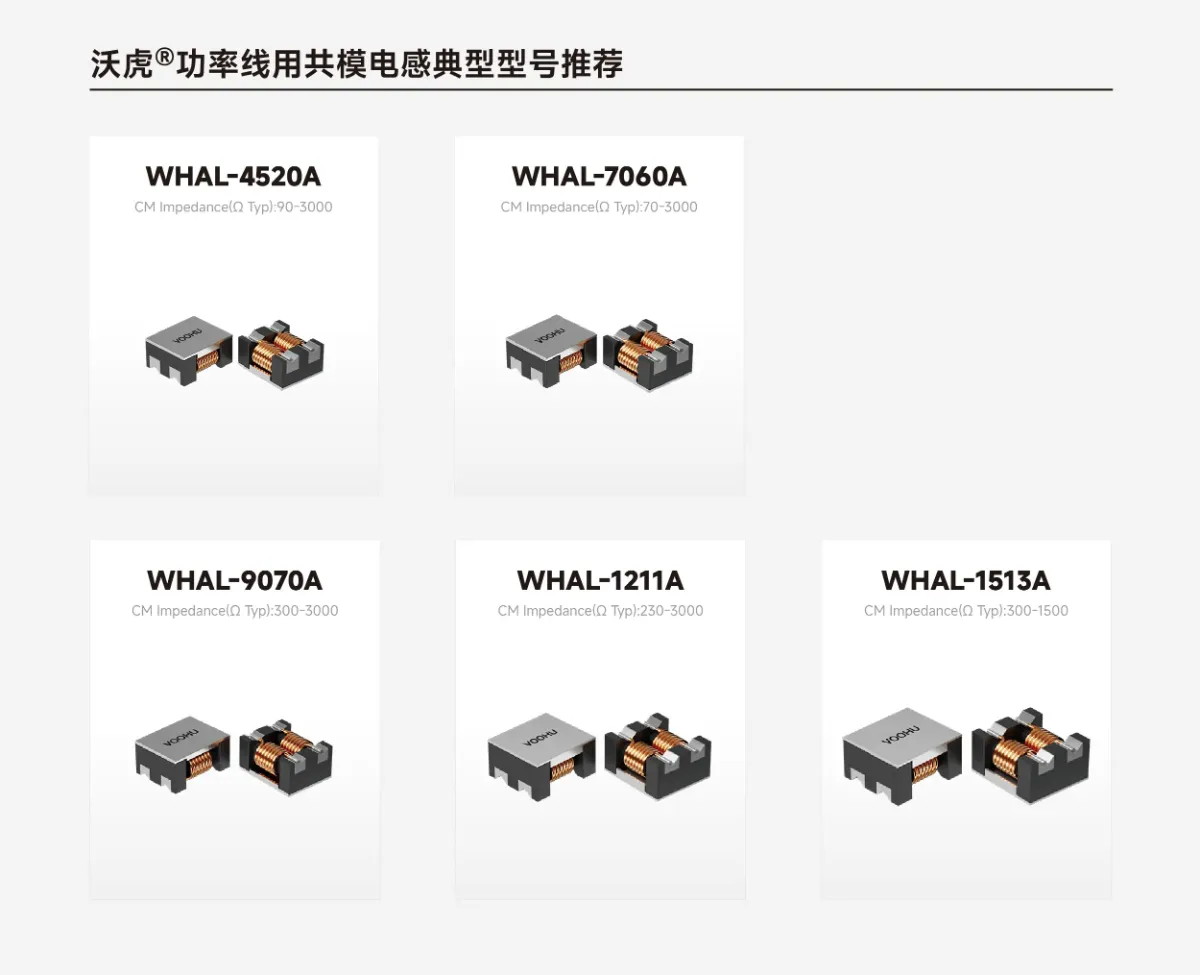

方案在功率输入端配置共模电感（CMC）作为输入滤波器，用于抑制来自电网或前级电源的共模干扰信号。目前可提供的功率共模电感包括7060、9070及1211系列，不同尺寸与电感量对应不同的额定电流与滤波特性，设计人员可根据实际功率等级进行选型。输入滤波的目的是保证进入开关器件的电流质量，为后续电路提供相对纯净的输入能源。

2. 开关振荡

经滤波后的直流电需转换为高频交流方波，这一过程由电子开关完成。方案中可采用三极管或MOS管作为开关器件，它们接收来自控制器的PWM（脉冲宽度调制）信号，按照设定的频率交替导通与关断。通过这种高频切换动作，将直流电逆变为高频脉冲电流，馈送至推挽变压器的初级绕组。

3. 变压与隔离

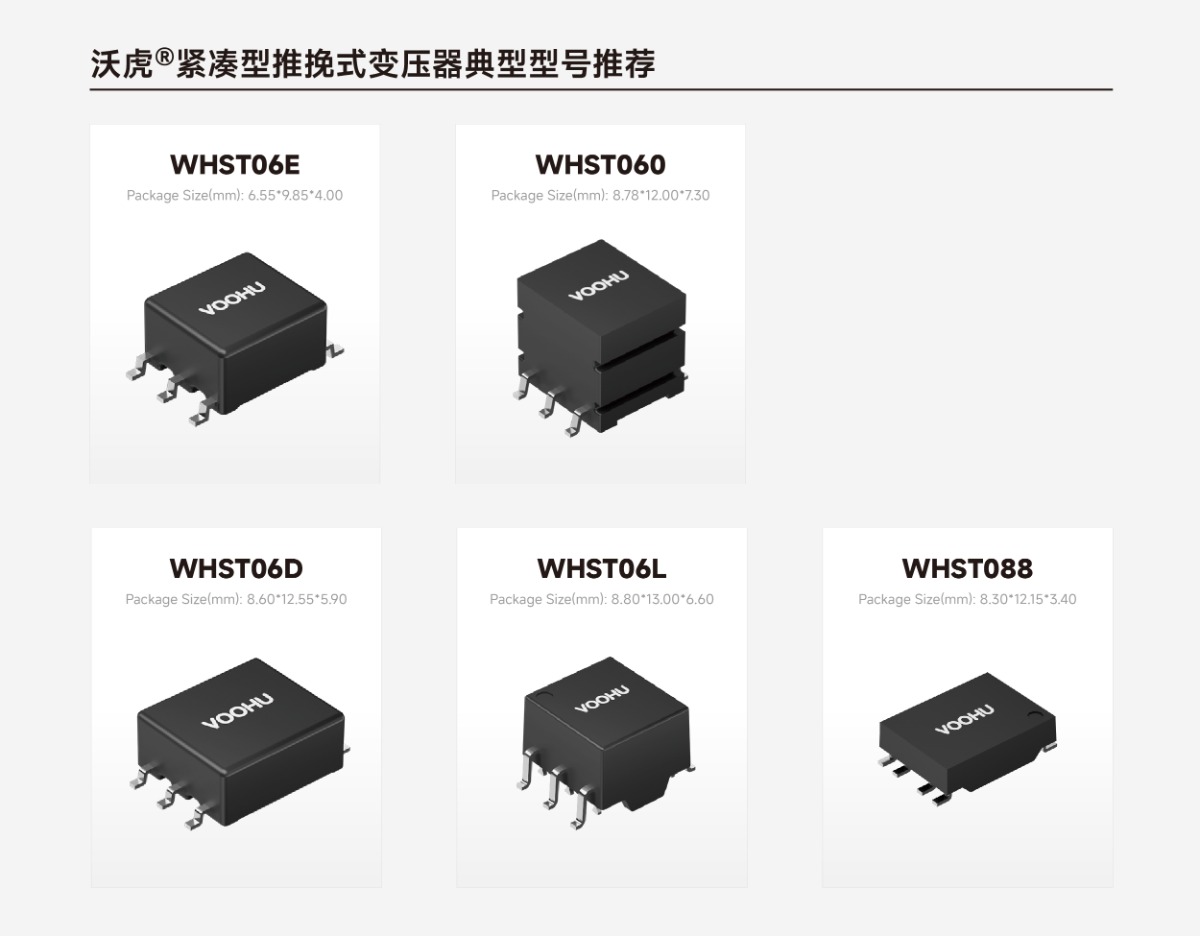

推挽式变压器是实现电压转换与电气隔离的核心元件。目前可提供的变压器系列包括060、06K、06E、06Q、088等，各系列在封装尺寸、引脚定义及电气参数上有所区别，以适应不同PCB布局需求。

变压器的工作原理基于电磁感应：当初级绕组通入高频脉冲电流时，磁芯中产生交变磁场，次级绕组感应出相应电压。输出电压由初、次级绕组的匝数比决定，设计时可通过选择合适的匝数比将输入电压转换为所需的输出电压值。同时，变压器初、次级绕组之间无直接电气连接，实现了输入侧与输出侧的电气隔离，这对于防止高压侧故障串入低压控制回路具有重要意义。

4. 整流与滤波

变压器次级输出的高频交流方波需转换为稳定的直流电供给负载。

   整流： 采用二极管构成整流电路，将交流方波转换为单向脉动的直流波形。

   滤波： 整流后的波形含有高频纹波成分，需通过滤波电容和滤波电感组成的LC滤波网络进行平滑处理。电容的充放电特性与电感对电流变化的阻碍作用相结合，能够有效防止电流和电压的突变，最终输出纹波较低的稳定直流电压。

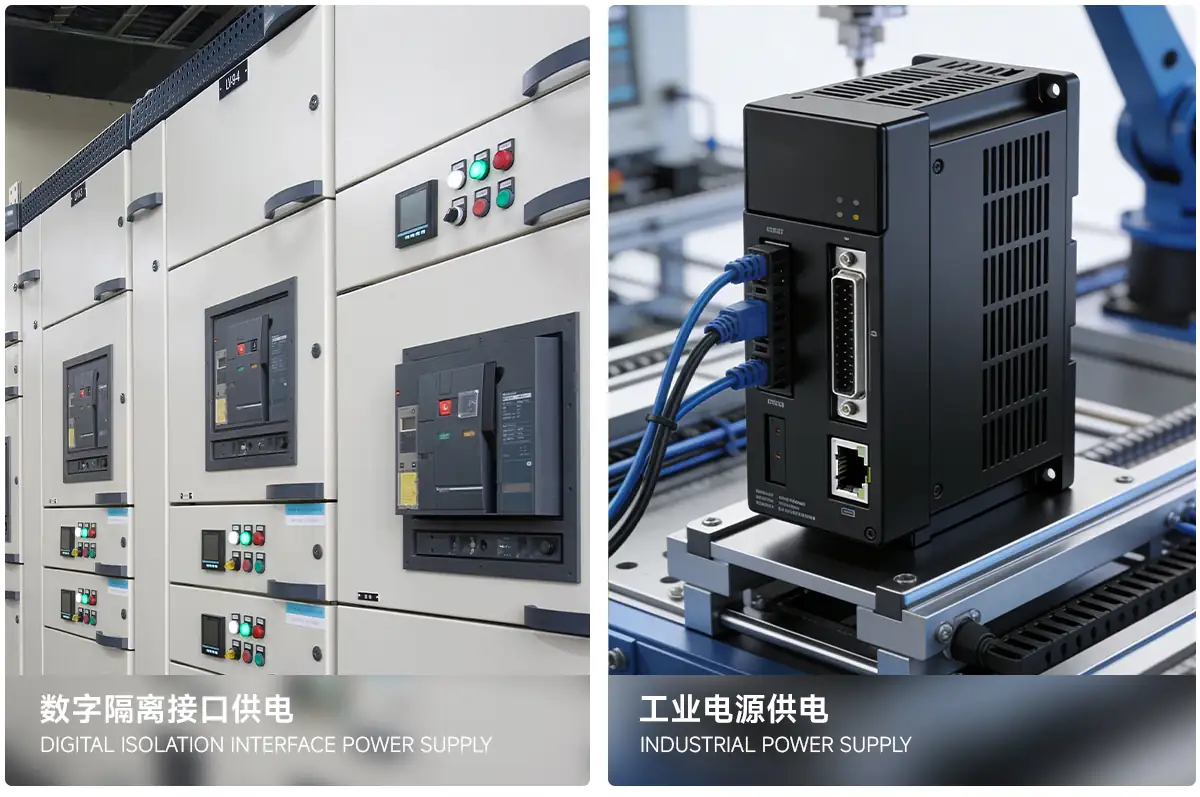

典型应用场景

该方案在工业控制领域具有广泛的应用基础，主要体现在以下两个方面：

应用1：为数字隔离接口供电

在工业现场，RS485、CAN等总线通信常面临地电位差干扰的问题。若通信接口的电源端未做隔离处理，隔离器件可能因过高的共模电压而失效。

本方案可作为数字隔离IC的隔离电源，为通信接口侧提供与系统主电源电气绝缘的工作电压。当电源端实现隔离后，通信总线才能真正具备抗共模干扰的能力，避免隔离器件因工地现场电位波动而失去隔离作用，保障数据传输的可靠性。

应用2：工业电源供电

除通信接口供电外，本方案也适用于更广泛的工业供电场景。在工业驱动系统中，常需多路隔离辅助电源用于控制电路、驱动电路等的供电。
基于推挽拓扑的电源方案能够实现大功率电源输出，同时保持输出电压的稳定性。通过合理选型功率电感、变压器及开关器件，该方案可在宽输入电压范围和不同负载条件下，为工业设备提供稳定可靠的供电支持。
