类别
RJ11、RJ45、沉板、低高度、防尘塞与组合式，结构差异决定安装方式。
I/O连接器 products

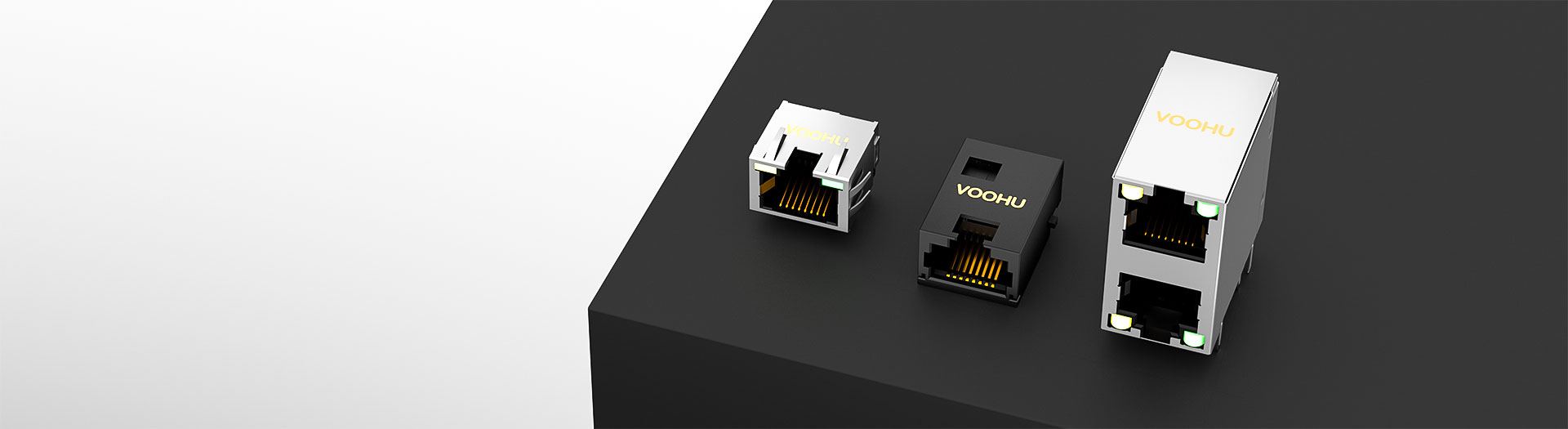

RJ45网络接口连接器
本页汇总RJ45与RJ11网络接口连接器，含直立、沉板、低高度、组合式与防尘塞等系列。按端口数、开口朝向、是否集成变压器、PoE与屏蔽筛选，再核对引脚定义与推荐焊盘。
料号搜索与选型
查找RJ45网络接口连接器料号
选型表使用中文后台当前已发布的产品记录、选型字段和料号技术资料。
* 图片和料号列固定显示 · 横向拖动可查看全部规格
| 图片 | 规格书 | 对比 | 资料下载 |
类别
|
连接器类型
|
端口
|
开口朝向
|
是否有集成连接器模块
|
数据速率
|
PoE
|
LED
|
安装
|
屏蔽外壳
|
带弹片
|
工作温度
|
样品 |
|---|
| 图片 | 料号 | 规格书 | 对比 | 资料下载 | 类别 | 连接器类型 | 端口 | 开口朝向 | 是否有集成连接器模块 | 数据速率 | PoE | LED | 安装 | 屏蔽外壳 | 带弹片 | 工作温度 | 样品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |

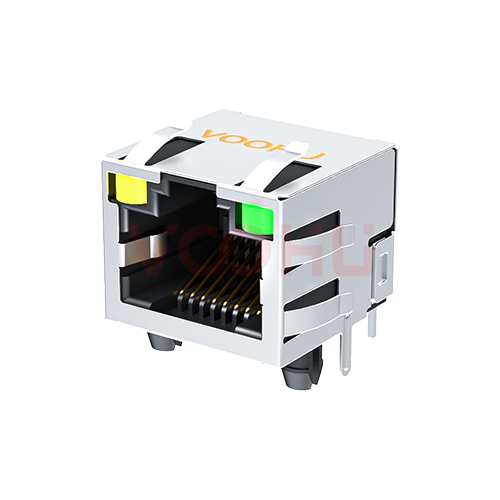

WH56A31882021103 | SPEC | RJ45 | 90° | 1 x 1 | 上 | 否 | ALL | ALL | Y/G | DIP | 是 | 是 | -40 ~ +85°C |
|
||
 |

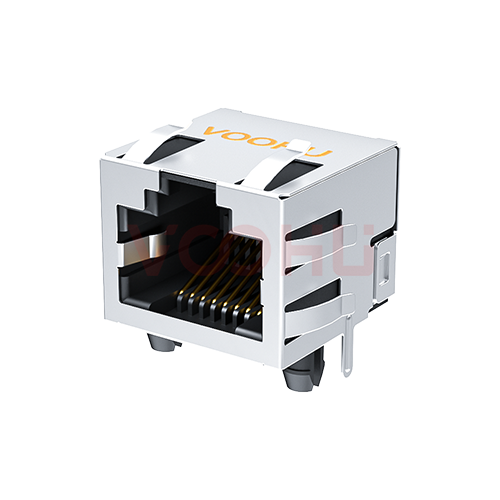

WH56A31880021101 | SPEC | RJ45 | 90° | 1 x 1 | 上 | 否 | ALL | ALL | NO LED | DIP | 是 | 是 | -40 ~ +85°C |
|
||
 |

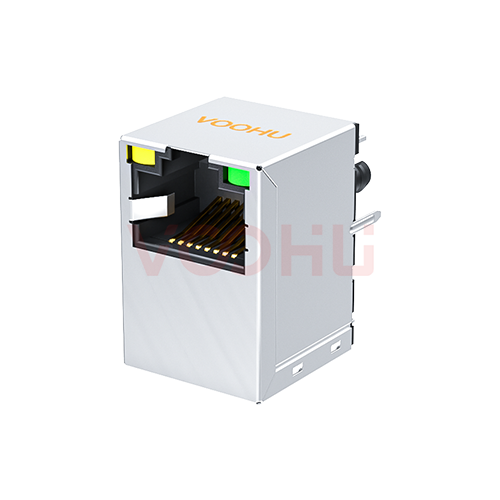

SYT511Q218AC1A8D057 | SPEC | RJ45 | 180° | 1 x 1 | 上 | 是 | 100/1000M | non-PoE | Y/G | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |

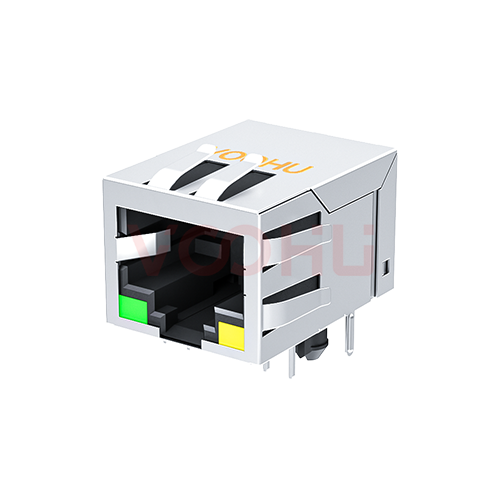

SYT111B002FA2A1D | SPEC | RJ45 | 90° | 1 x 1 | 下 | 是 | 10/100M | non-PoE | G/Y | DIP | 是 | 是 | -40 ~ +85°C |
|
||
 |

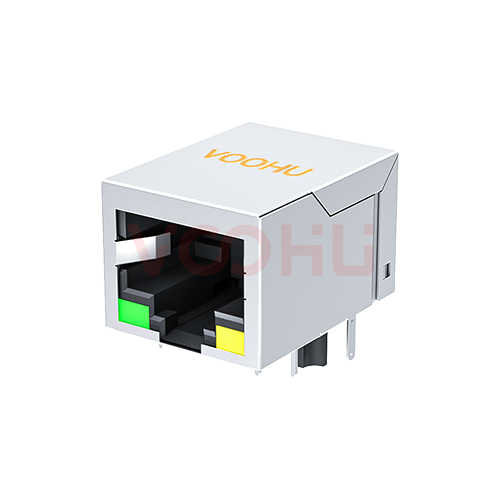

SYT111B002CA2A1D | SPEC | RJ45 | 90° | 1 x 1 | 下 | 是 | 10/100M | non-PoE | G/Y | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
WH59B18880111101 | SPEC | RJ45 | 90° | 2 x 8 | — | 否 | ALL | ALL | NO LED | DIP | 否 | 否 | -40 ~ +85°C |
|
||
 |
WH59B14880111101 | SPEC | RJ45 | 90° | 2 x 4 | 上/下 | 否 | ALL | ALL | NO LED | DIP | 否 | 否 | -40 ~ +85°C |
|
||
 |
SYT111B015GWA1DP | SPEC | RJ45 | 90° | 1 x 1 | 下 | 是 | 10/100M | 350mA | NO LED | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
WH56A3188C011101 | SPEC | RJ45 | 90° | 1 x 1 | 上 | 否 | ALL | ALL | G/- | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
WH56I3388A0111101 | SPEC | RJ45 | 90° | 1 x 3 | 上 | 否 | ALL | ALL | -/G | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
WH59C34881111101 | SPEC | RJ45 | 90° | 2 x 4 | 上/下 | 否 | ALL | ALL | G/Y | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
WH59C32881111101 | SPEC | RJ45 | 90° | 2 x 2 | 上/下 | 否 | ALL | ALL | G/Y | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
WH52F1488A011501 | SPEC | RJ45 | 180° | 1 x 4 | 上 | 否 | ALL | ALL | G/- | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
WH56I348810111101 | SPEC | RJ45 | 90° | 1 x 4 | 上 | 否 | ALL | ALL | G/Y | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
SYTRU121188GWW1DY1054 | SPEC | RJ45 | 90° | 1 x 1 | 上 | 否 | ALL | ALL | NO LED | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
SYT511B093AA2A7S359 | SPEC | RJ45 | 180° | 1 x 1 | 上 | 是 | 10/100M | non-PoE | G/Y | SMT | 是 | 否 | -40 ~ +85°C |
|
||
 |
SYT811T259FH5A10DB | SPEC | RJ45 | 90° | 1 x 1 | 上 | 是 | 10G Base-T | non-PoE | Y/GO | DIP | 是 | 是 | -40 ~ +85°C |
|
||
 |
WH59GP870E1323C12 | SPEC | RJ45 | 90° | 2 x 1 | 上/下 | 是 | 100/1000M | 720mA | G/G | DIP | 是 | 是 | -40 ~ +85°C |
|
||
 |
SYT511B142NG4A10DPQB19359 | SPEC | RJ45 | 180° | 1 x 1 | 上 | 是 | 10/100M | 600mA | GY/GY | DIP | 是 | 否 | -40 ~ +85°C |
|
||
 |
SYT59212688HWA1DY1A022短体 | SPEC | RJ45 | 90° | 2 x 6 | 上/下 | 否 | ALL | ALL | NO LED | DIP | 是 | 是 | -40 ~ +85°C |
|
没有匹配的料号
请放宽筛选条件或清除当前搜索。
按类别选型
按类别选RJ45与RJ11连接器
各系列的结构与安装方式不同，先确定类别再比较具体料号。
如何选型
RJ45连接器怎么选：四步
先定接口与端口排布，再核对引脚与安装条件，最后做样品验证。
- 01
确定接口与端口
明确是RJ45还是RJ11、端口数量与排布，以及目标链路速率。
- 02
选结构与安装
在直立、沉板、低高度与组合式之间取舍，并确定开口朝向与焊接工艺。
- 03
核对引脚与集成件
确认引脚定义、是否需要集成变压器、LED与屏蔽外壳配置。
- 04
验证装配与采购
按推荐焊盘和面板开孔试装验证；已定料号可直接申请样品或询价。
关键选型参数
RJ45连接器参数怎么看
每个筛选项先帮你排除不适用的料号，最终数值以该料号图纸为准。
端口与排布
按实际网口数量选择，1×N与2×N的面板占位和板面高度都不同。
开口朝向
区分90度与180度，它决定线缆方向与面板开孔位置。
是否集成变压器
集成式内含磁性器件，非集成式需另配网络变压器，两者不能混用。
数据速率
按该料号明确标注的速率选择，不能取同系列的最高速率。
PoE与LED
PoE能力按料号核对；LED颜色与驱动方式要对照引脚定义确认。
屏蔽与弹片
屏蔽外壳需与面板接地配合，弹片影响插拔手感与接地连续性。
安装与温度
区分DIP插件与SMT贴片，工作温度按该料号标注读取。
| 类别 | 料号数 | 连接器类型 | 端口 | 开口朝向 | 是否有集成连接器模块 | 数据速率 | PoE | LED | 安装 | 屏蔽外壳 | 带弹片 | 工作温度 | 操作 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RJ11 | 55 | 90°, 180° | 1 x 1, 1 x 2, 1 x 3, 1 x 4, 2 x 1 | 上/下, 下, 上 | 否 | ALL, 未注明 | non-PoE, ALL | NO LED | DIP, SMT | 是, 否 | 否, 未注明 | -40 ~ +85°C | 筛选 → |
| RJ45 | 613 | 45°, 90°, 180°, 180° 焊线式 | 1 x 1, 1 x 2, 1 x 3, 1 x 4, 1 x 5, 1 x 6, 1 x 8, 2 x 1, 2 x 2, 2 x 3, 2 x 4, 2 x 5, 2 x 6, 2 x 8 | 上/下, 下, 上, 未注明 | 是, 否, 未注明 | ALL, 10/100M, 100/1000M, 2.5G Base-T, 5G Base-T, 10G Base-T, 10/100M +防雷, 100/1000M +防雷 | non-PoE, 350mA, 600mA, 720mA, 850mA, 900mA, 1000mA, 1.5A, ALL | NO LED, G/-, G/G, G/Y, G/O, G/GY, G/GO, GY/Y, GY/G, GO/Y, GO/G, GR/GG, GR/GR, GY/GY, GY/YG, GO/GO, GG/RG, Y/G, Y/GO, Y/GY, YG/G, YG/YG, -/G, 导光柱 | DIP, SMT | 是, 否 | 是, 否 | -40 ~ +105°C, -40 ~ +85°C, 0 ~ +85°C, 0 ~ +70°C | 筛选 → |
| RJ45 沉板 | 42 | 90° | 1 x 1, 1 x 4 | 下, 上 | 是, 否 | ALL, 10/100M, 100/1000M, 2.5G Base-T, 10G Base-T | non-PoE, ALL | NO LED, G/Y, G/GY, GO/Y, GO/G, Y/G, Y/GO, O/G | DIP, SMT | 是, 否 | 是, 否 | -40 ~ +85°C, 0 ~ +70°C | 筛选 → |
| RJ45(低高度) | 34 | 90° | 1 x 1 | 上/下, 下, 上 | 是, 否 | ALL, 10/100M, 100/1000M, 5G Base-T, 10G Base-T | non-PoE, ALL | NO LED, G/Y, G/GY, GY/Y, GY/G, GO/Y, Y/G, YG/G, OG/Y | DIP | 是, 否 | 是, 否 | -40 ~ +85°C, 0 ~ +70°C | 筛选 → |
| RJ45 防尘塞 | 2 | 180° | 1 x 1 | 未注明 | 否 | - | - | NO LED | 未注明 | 否 | 否 | -10 ~ +85°C, 未注明 | 筛选 → |
| RJ45 组合式 | 35 | 90° | 1 x 1 | 上 | 是, 否 | ALL, 10/100M, 100/1000M, 2.5G Base-T, 5G Base-T, 10G Base-T | non-PoE, ALL | NO LED, G/Y, G/GY, GY/G, GO/Y, Y/G, Y/OG, Y/GO, OG/Y | DIP | 是 | 是, 否 | -40 ~ +85°C | 筛选 → |
应用核对
按设备类型匹配网络接口连接器
应用适配取决于具体料号，下列场景用于说明核对重点，不代表全部料号适配。
交换机与路由器面板
- 按端口密度选择多口连体结构，并核对面板开孔、LED与接地方式。
工业网关与控制设备
- 重点核对工作温度、屏蔽接地、抗振固定与是否需要集成变压器。
消费与办公终端
- 板面高度受限时比较沉板与低高度结构，并确认焊接工艺与共面度。
资料下载
RJ45连接器规格书与引脚图
按料号查看规格书、尺寸图与推荐焊盘，注意视图方向与单位。
以下展示有可用资料的代表料号，可通过搜索查找指定料号。
- 775
- 已列出的 PDF 规格书
- 698
- 已列出的 3D 文件
- 162
- 已列出的 PCB 封装
沃虎发布的产品内容由工程团队审核。规格参数、下载资料和技术支持信息均对应具体料号，便于在申请样品或报价前核对。
品类概述
RJ45连接器是什么，引脚怎么定义
三段分别回答：它连什么、引脚怎么看、什么时候需要工程核对。
已有明确型号？前往产品表申请样品或询价。
RJ45连接器用来连接什么
RJ45是八位八触点的模块化接口，用于连接双绞线以太网；RJ11触点更少，常见于电话线路。两者外形相似但宽度与触点数不同，不能互插。本页提供板端母座，线缆侧水晶头属于另一类产品。
引脚定义与线序怎么看
先按该料号图纸确认触点编号与视图方向，再对照布线标准确定线序。集成变压器的料号还会引出中心抽头引脚，其接法要按目标PHY参考电路确定。不同料号的引脚排列可能不同，不要照搬其他型号。
什么时候需要工程核对
更换现用料号、改变开口朝向、增加LED或屏蔽、板面高度受限时，需核对推荐焊盘、面板开孔、插拔力与接地方式。外形相近不代表可直接替换，提供现用料号与板图即可开始评估。
常见问题
RJ45与RJ11常见问题
以下为选型常见问题，具体料号的工程限制以对应技术资料为准。
RJ45连接器用来连接什么？
它是八位八触点的模块化接口，用于连接双绞线以太网线缆，把线缆侧的水晶头与设备电路板连接起来。它本身不做协议处理，也不决定链路速率。速率由PHY、线缆等级与整条链路共同决定，选型时应按目标接口条件核对。
RJ45连接器引脚定义怎么看？
先按该料号图纸确认触点编号与视图方向，底视图与俯视图的编号方向相反，容易看反。再对照所用布线标准确定线序。集成变压器的料号还会引出中心抽头等附加引脚，其接法应按目标PHY的参考电路确定，不要照搬其他型号。
RJ45和RJ11接头有什么区别？
RJ45是八触点接口，宽度更大，用于双绞线以太网；RJ11触点更少、壳体更窄，常见于电话线路。两者外形相似但不能互插，也不能互相替代。本页两类都有独立系列，选型时请先确认设备端实际使用的接口形式。
带变压器的RJ45和不带的怎么选？
集成式在连接器内部含磁性器件，可省去板上的网络变压器；非集成式需要另配分立网络变压器。选择取决于PCB空间、PHY要求、PoE条件与装配方式。两者引脚定义完全不同，不能在同一封装位置直接互换。
屏蔽RJ45和非屏蔽怎么选？
屏蔽款带金属外壳，需要与面板或机壳接地配合才能形成完整的屏蔽路径；非屏蔽款不提供这一连接。金属外观本身不构成整机电磁兼容结论，应按屏蔽连续性、接地设计与实际测试条件评估后再决定。
沉板、低高度和普通RJ45怎么选？
普通直立结构占板面高度最大；沉板把连接器嵌入板内开槽以降低整体高度；低高度通过本体设计压缩高度。三者的PCB开槽、焊盘与装配工艺都不同，不能沿用同一封装文件，请按目标料号图纸核对可用空间。
多口连体RJ45比单口逐个排布好吗？
连体结构能提高面板密度并统一接地，但对PCB共面度、装配公差与返修的要求更高；单口排布更灵活，占用面板宽度更多。请按端口数、面板宽度、工艺能力与维护方式比较，不存在适用于所有机型的统一结论。
RJ45连接器样品、规格书和报价怎么获取？
已有完整料号时，提供型号、数量、交付地区与期望发货日期即可直接索取样品或报价，不需要先完成工程评估。仍在选型阶段可先说明端口数、开口朝向、是否需要集成变压器与板面限制，由销售工程师协助缩小范围。
工程师支持
完成初选后的下一步
填写候选料号和需要确认的使用条件。候选明确后可继续沟通样品支持，商务问题也可在同一次工程沟通中说明。
- 1候选料号
- 2工程审核
- 3样品申请
- 4商务沟通
替代评估需要提供
- 原型号与原规格书
含版本号
- 使用条件
温度、隔离电压、PoE 电流口径
- 封装约束
脚数、Pitch 与两排之间的排距
- 项目阶段与年用量
影响样品与评估优先级
- 期望结论时间
需要给出候选与差异说明的时间点
工程复核后给出候选料号与差异说明。
样品与报价需要提供
- 候选料号
来自选型表或工程审核结论
- 需求数量与项目阶段
打样 / 小批量 / 量产
- 期望交期
样品与批量分别说明
- 特殊资料要求
合规文件、材质声明或第三方报告
样品免费提供，样品数量与交期按料号和项目阶段评估，提交后由业务在工作日内回复。
