额定电流
按其定义与波形条件理解，短时峰值需另行核对脉宽与重复率。
料号搜索与选型

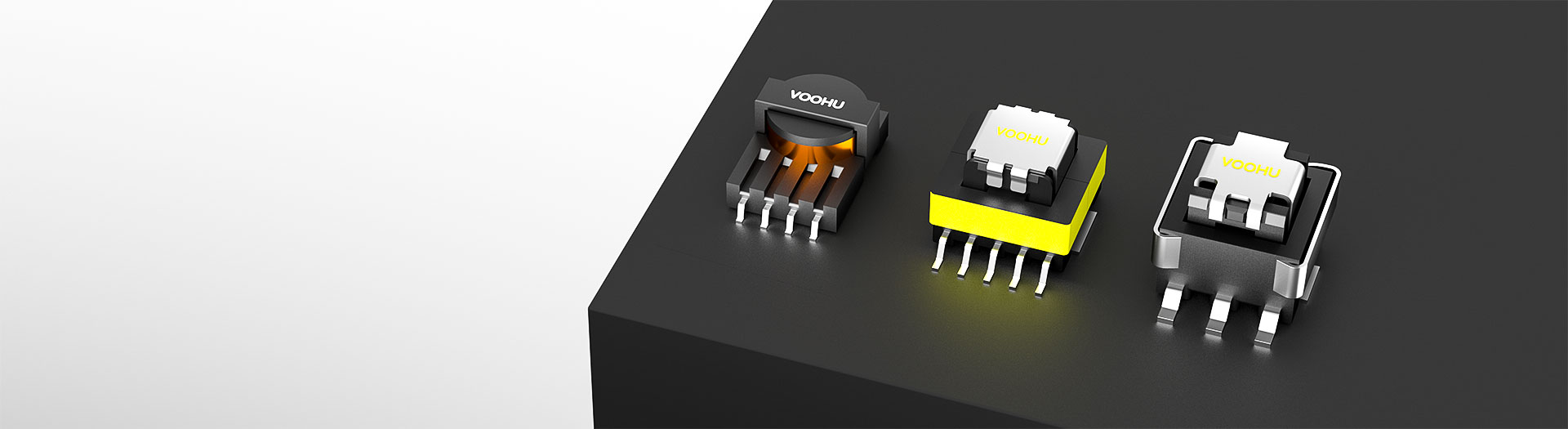

查找EE5贴片电流互感器料号
选型表使用中文后台当前已发布的产品记录、选型字段和料号技术资料。
* 图片和料号列固定显示 · 横向拖动可查看全部规格
| 图片 | 规格书 | 对比 | 资料下载 |
尺寸
|
L(μH)
|
IR(A) Max
|
匝数比
|
DCR1(mΩ) Max
|
DCR2(mΩ) Max
|
隔离(VAC)
|
样品 |
|---|
| 图片 | 料号 | 规格书 | 对比 | 资料下载 | 尺寸 | L(μH) | IR(A) Max | 匝数比 | DCR1(mΩ) Max | DCR2(mΩ) Max | 隔离(VAC) | 样品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
WHPT-EE050-003 | SPEC | EE5 | 80 | 20 | 1:20 | 0.75 | 400 | 1000 |
|
||
|
|
WHPT-EE050-004 | SPEC | EE5 | 180 | 20 | 1:30 | 0.75 | 870 | 1000 |
|
||
|
|
WHPT-EE050-005 | SPEC | EE5 | 320 | 20 | 1:40 | 0.75 | 1140 | 1000 |
|
||
|
|
WHPT-EE050-006 | SPEC | EE5 | 500 | 20 | 1:50 | 0.75 | 1500 | 1000 |
|
||
|
|
WHPT-EE050-007 | SPEC | EE5 | 720 | 20 | 1:60 | 0.75 | 1980 | 1000 |
|
||
|
|
WHPT-EE050-008 | SPEC | EE5 | 980 | 20 | 1:70 | 0.75 | 3000 | 1000 |
|
||
|
|
WHPT-EE050-009 | SPEC | EE5 | 2000 | 20 | 1:100 | 0.75 | 5500 | 1000 |
|
||
|
|
WHPT-EE050-010 | SPEC | EE5 | 3000 | 20 | 1:125 | 0.75 | 6500 | 1000 |
|
||
|
|
WHPT-EE050-011 | SPEC | EE5 | 8000 | 20 | 1:200 | 0.75 | 33240 | 1000 |
|
没有匹配的料号
请放宽筛选条件或清除当前搜索。
按系列选型
按系列选贴片电流互感器
不同系列的封装、次级电感与直流电阻不同，电流相同也要分别比较。
如何选型
高频电流互感器怎么选
先给出电流波形，再确定匝比与采样电阻，最后核对复位与饱和。
- 01
先给出电流波形
提供峰值与有效值电流、频率、最长脉宽、占空比和温度，不只是额定电流。
- 02
匝比与采样同时定
按检测门限、输出电压与电阻脉冲耗散比较匝比，并留出误差余量。
- 03
核对复位与饱和
核对逐周期复位、励磁电感、伏秒值与最恶劣工况，缺限值时请索取。
- 04
核对绝缘与实测
交直流耐压分开看；确认极性标记、初次级引脚与焊盘，再比对实测波形。
关键选型参数
电流互感器参数怎么看
每个筛选项先帮你排除不适用的料号，最终数值以该料号规格书为准。
匝比
决定次级电流与采样电阻选择，匝比越高不等于测量越准。
次级电感
连同测试频率与电压读取，不同系列的测试条件可能不同。
直流电阻
影响导通损耗与温升，不单独决定测量精度。
耐压条件
区分交流与直流并保留时长、漏电流与端子条件，不是工作电压。
封装与焊盘
按尺寸图核对极性标记、引脚位置与推荐焊盘。
| 尺寸 | 料号数 | L(μH) | IR(A) Max | 匝数比 | DCR1(mΩ) Max | DCR2(mΩ) Max | 隔离(VAC) | 操作 |
|---|---|---|---|---|---|---|---|---|
| EE5 | 9 | 80, 180, 320, 500, 720, 980, 2000, 3000, 8000 | 20 | 1:20, 1:30, 1:40, 1:50, 1:60, 1:70, 1:100, 1:125, 1:200 | 0.75 | 400, 870, 1140, 1500, 1980, 3000, 5500, 6500, 33240 | 1000 | 筛选 → |
| EP7 | 5 | 1700, 3000, 7000, 11000, 25000 | 20 | 1:50, 1:70, 1:100, 1:125, 1:180 | 1.9 | 2900, 5000, 5300, 7400, 2100 | 3000 | 筛选 → |
| EP10 | 6 | 1700, 3000, 7000, 11000, 25000, 32000 | 40 | 1:50, 1:70, 1:100, 1:125, 1:200, 1:180 | 0.5 | 1500, 2100, 3100, 4000, 9000, 10400 | 3750 | 筛选 → |
| ER11.5 | 6 | 300, 7000, 10000, 17500, 4500, 1100 | 50 | 1:30, 1:50, 1:100, 1:125, 1:200, 1:150 | 0.56 | 240, 600, 2600, 4200, 6000, 12000 | 3300 | 筛选 → |
| EF12.6 | 4 | 1400, 5600, 12600, 22400 | 40 | 1:50, 1:100, 1:200, 1:150 | 0.28 | 2900, 400, 1000, 2200 | 1500 | 筛选 → |
应用核对
按电源类型匹配电流互感器
应用适配取决于具体料号，下列场景用于说明核对重点，不代表全部料号适配。
开关电源与隔离DC-DC反馈
- 按实际开关波形与控制器门限选型，包含复位与高占空比工况。
服务器与通信电源过流检测
- 这些是设计评估场景，不构成系统认定；需验证满载、启动与保护波形。
资料下载
电流互感器规格书与接线图
按料号查看规格书与极性标记，测试条件以该料号说明为准。
以下展示有可用资料的代表料号，可通过搜索查找指定料号。
- 9
- 已列出的 PDF 规格书
- 9
- 已列出的 3D 文件
- 9
- 已列出的 PCB 封装
沃虎发布的产品内容由工程团队审核。规格参数、下载资料和技术支持信息均对应具体料号，便于在申请样品或报价前核对。
品类概述
电流互感器的作用、原理与接线
三段分别回答：它测什么、怎么接、什么时候需要工程核对。
已有明确型号？前往产品表申请样品或询价。
电流互感器的作用与测量边界
它通过磁耦合把初级电流按匝比转换到次级，用于开关电源的电流采样与保护。电流互感器无法直接测量稳态直流，开关脉冲需要在带宽、复位与伏秒限值内评估。直流母线电流应另选霍尔或分流方案。
接线图怎么看：极性、采样与复位
先按规格书确认初次级引脚与极性标记，再确定采样电阻位置与整流、钳位电路。理想关系可作为起点，还要核对门限、脉冲耗散、励磁误差与伏秒余量。复位网络不完整会直接造成波形下垂。
二次侧为什么不能开路
运行中若次级开路，励磁电流会全部用于磁化，可能在次级产生很高的感应电压，带来器件损坏与人身风险。设计与调试时应保证次级始终接有采样电阻或规定的负载回路，不要在通电状态下断开。
EE5系列适合什么电流检测？
适合开关电源中变化或脉冲形式的电流，目录标注20安。该电流值本身不构成对稳态直流或任意工频测量的授权。请提供波形、频率、最长脉宽与温度条件，再结合采样与复位电路评估候选料号。
WHPT-EE050-008的匝比和电感是多少？
其当前规格书标注匝比1比70，次级电感最小值为100千赫兹、0.1伏条件下的980微亨。比较电感时必须连同测试条件一起读取，它也不构成可以施加稳态直流的依据，实际使用需按完整电路验证。
EE5匝比越高测量越好吗？
不是。更高的匝比会改变次级电流、采样电阻选择、绕组电阻与动态特性。应按所需的检测电压与误差预算选型，再核对复位与实测波形。最高匝比不会自动成为最合适的选择，需结合门限综合判断。
比较EE5规格时最容易看错什么？
比较绝缘测试时要区分直流伏与交流伏，并保留时长、漏电流限值与测试端子。耐压数值不是连续工作电压。每个数值都要连同测试条件保留，缺失的伏秒、精度或热性能要求应索取工程确认后再使用。
如何申请EE5样品或评估替代？
已确定WHPT-EE050-008或其他料号时，提供型号、数量与交付地区即可索取报价。替代评估请另附现用规格书、检测与复位电路、波形和PCB限制，FAE可在验证前给出候选并说明需要确认的差异项。
工程师支持
完成初选后的下一步
填写候选料号和需要确认的使用条件。候选明确后可继续沟通样品支持，商务问题也可在同一次工程沟通中说明。
- 1候选料号
- 2工程审核
- 3样品申请
- 4商务沟通
替代评估需要提供
- 原型号与原规格书
含版本号
- 使用条件
温度、隔离电压、PoE 电流口径
- 封装约束
脚数、Pitch 与两排之间的排距
- 项目阶段与年用量
影响样品与评估优先级
- 期望结论时间
需要给出候选与差异说明的时间点
工程复核后给出候选料号与差异说明。
样品与报价需要提供
- 候选料号
来自选型表或工程审核结论
- 需求数量与项目阶段
打样 / 小批量 / 量产
- 期望交期
样品与批量分别说明
- 特殊资料要求
合规文件、材质声明或第三方报告
样品免费提供，样品数量与交期按料号和项目阶段评估，提交后由业务在工作日内回复。
