千兆网络变压器

千兆网络变压器用于1000BASE-T铜缆端口，提供单口、双口与多口结构。按端口数、封装、温度和PoE条件筛选型号，核对内部原理图与中心抽头接法，已定料号可直接索取价格与样品。

浏览 73 个料号下载技术资料

料号搜索与选型

查找千兆网络变压器料号

选型表使用中文后台当前已发布的产品记录、选型字段和料号技术资料。

料号

每页显示

* 图片和料号列固定显示 · 横向拖动可查看全部规格


规格书

对比

资料下载

样品

千兆网络变压器产品选型结果
料号	规格书	对比	资料下载	数据速率	安装方法	端口	PIN脚	Pitch	工作温度	Vt (V RMS)	PoE

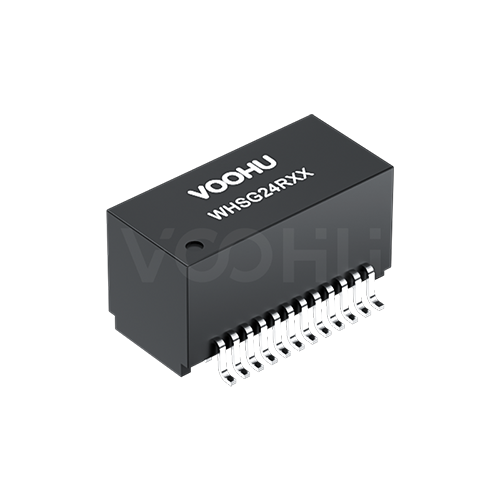

WHSG24R03C0	SPEC	对比 WHSG24R03C0	PDF 3D PCB	100/1000 Base-T	SMD	单口	24	1.0mm	-40 up to +85 °C	1500	PoE+ (up to 720 mA)
WHSG24301JM	SPEC	对比 WHSG24301JM	PDF 3D PCB	100/1000 Base-T	SMD	单口	24	1.27mm	-55 up to +125 ℃	1500	non-PoE
WHSG24301GM	SPEC	对比 WHSG24301GM	PDF 3D PCB	100/1000 Base-T	SMD	单口	24	1.27mm	-40 up to +125 °C	1500	non-PoE
WHSG24Z01C0	SPEC	对比 WHSG24Z01C0	PDF 3D	100/1000 Base-T	SMD	单口	24	1.27mm	-40 up to +85 °C	1500	4PPoE (up to 3000 mA)
WHSG50015P0	SPEC	对比 WHSG50015P0	PDF 3D PCB	100/1000 Base-T	SMD	双口	50	1.02mm	-40 up to +85 °C	1500	PoE+ (up to 720 mA)
WHSG24701D1	SPEC	对比 WHSG24701D1	PDF 3D PCB	100/1000 Base-T	SMD	单口	24	1.27mm	-40 up to +85 °C	5000	PoE (up to 350 mA)
WHSG50002P1	SPEC	对比 WHSG50002P1	PDF 3D PCB	100/1000 Base-T	SMD	双口	50	1.02mm	0 up to 70 °C	1500	4PPoE (up to 1200 mA)
WHSG24702PG	SPEC	对比 WHSG24702PG	PDF 3D PCB	100/1000 Base-T	SMD	单口	24	1.27mm	0 up to 70 °C	1500	4PPoE (up to 1200 mA)
WHSG24R03D0	SPEC	对比 WHSG24R03D0	PDF 3D PCB	100/1000 Base-T	SMD	单口	24	1.0mm	-40 up to +85 °C	3000	non-PoE
WHDG48209P G	SPEC	对比 WHDG48209P G	PDF 3D PCB	100/1000 Base-T	DIP	双口	48	2.0mm	-40 up to +85 °C	1500	PoE+ (up to 720 mA)
WHDG48201P1	SPEC	对比 WHDG48201P1	PDF 3D PCB	100/1000 Base-T	DIP	双口	48	2.0mm	0 up to 70 °C	1500	PoE+ (up to 720 mA)
WHSG24R02C0	SPEC	对比 WHSG24R02C0	PDF 3D PCB	100/1000 Base-T	SMD	单口	24	1.0mm	-40 up to +85 °C	1500	4PPoE (up to 1440 mA)
WHSG48005N0	SPEC	对比 WHSG48005N0	PDF 3D PCB	100/1000 Base-T	SMD	双口	48	1.02mm	0 up to 70 °C	1500	non-PoE
WHSG50011PG	SPEC	对比 WHSG50011PG	PDF 3D PCB	100/1000 Base-T	SMD	双口	50	1.02mm	-40 up to +85 °C	1500	PoE+ (up to 720 mA)
WHSG50009G	SPEC	对比 WHSG50009G	PDF 3D PCB	100/1000 Base-T	SMD	双口	50	1.02mm	0 up to 70 °C	1500	non-PoE
WHSG50002PTG	SPEC	对比 WHSG50002PTG	PDF 3D PCB	100/1000 Base-T	SMD	双口	50	1.02mm	-40 up to +85 °C	1500	PoE (up to 350 mA)
WHSG50001TG	SPEC	对比 WHSG50001TG	PDF 3D PCB	100/1000 Base-T	SMD	双口	50	1.02mm	-40 up to +85 °C	1500	PoE (up to 350 mA)
WHSG50001-2 G	SPEC	对比 WHSG50001-2 G	PDF 3D PCB	100/1000 Base-T	SMD	双口	50	1.02mm	0 up to 70 °C	1500	non-PoE
WHSG48603PTG	SPEC	对比 WHSG48603PTG	PDF 3D PCB	100/1000 Base-T	SMD	双口	48	1.02mm	-40 up to +85 °C	1500	PoE+ (up to 720 mA)
WHSG48601-2PTG	SPEC	对比 WHSG48601-2PTG	PDF 3D PCB	100/1000 Base-T	SMD	双口	48	1.02mm	-40 up to +85 °C	1500	PoE+ (up to 720 mA)

按速率选型

按速率选网络变压器：百兆到18G

从目标PHY的链路速率开始，百兆与千兆的数据线对数不同，不能按外形互换。

0110/100 BASE-TX39 个料号 02100/1000 BASE-T73 个料号 032.5G/5G BASE-T23 个料号 0410G BASE-T18 个料号 0518G BASE-T1 个料号

如何选型

网络变压器怎么选：四步锁定料号

先用接口与系统约束排除不适用的料号，再比较封装与电气资料。

01
明确接口
目标PHY、链路速率、端口数，以及是PoE供电端还是受电端。
02
同步筛选约束
新设计比较安装方式、温度与空间；不改板替代先锁定原封装、针脚定义和高度。
03
对照电气资料
核对匝比、中心抽头、OCL测试条件、插入损耗、回波损耗、隔离耐压与PoE电流口径。
04
推进验证或采购
已有候选可申请样品；需要匹配联系FAE；已定料号和数量可直接询价。

关键选型参数

网络变压器选型参数怎么看

每个筛选项先帮你排除不适用的料号，最终数值以该料号规格书为准。

数据速率

与PHY目标模式匹配；绕组数量和最高测试频率都推算不出链路速率。

端口数

指模块服务的网口数量，不能用引脚数换算。

安装与尺寸

区分SMD贴片、DIP插件与低高度，核对排距、焊盘和引脚方向。

温度

区分工作温度、存储温度与是否含温升；工业级不能替代具体范围。

隔离耐压

保留AC/DC、测试时长与限值条件；测试耐压不是持续工作电压。

PoE

区分non-PoE与明确支持PoE的料号；电流须连同每通道／满通道口径确认。

产品系列对比

各速率网络变压器系列对比

同一系列内的安装方式、温度、隔离耐压和PoE参数并不一致，仍需核对具体料号。

返回选型表 ↑

数据速率	料号数	安装方法	端口	PIN脚	Pitch	工作温度	Vt (V RMS)	PoE	操作
10/100 Base-TX	39	SMD, DIP, SMD(低高度)	单口, 双口, 三口, 四口, 五口	12, 16, 20, 30, 40, 72	1.27mm, 1.78mm, 2.0mm, 2.54mm	0 up to 70 °C, -40 up to +85 °C, -40 up to +105 °C, -40 up to +125 °C, -55 up to +150 ℃	1500, 2500, 4800	非 PoE, 4PPoE (up to 850 mA), PoE+ (up to 720 mA)	筛选 →
100/1000 Base-T	73	SMD, DIP, SMD(低高度)	单口, 双口, 四口	18, 24, 36, 48, 50, 72, 88, 96	0.99mm, 1.0mm, 1.02mm, 1.27mm, 1.65mm, 1.78mm, 2.0mm	0 up to 70 °C, -20 up to +105 ℃, -40 up to +85 °C, -40 up to +125 °C, -55 up to +125 ℃	1500, 2500, 3000, 4000, 5000	非 PoE, 4PPoE (up to 1200 mA), 4PPoE (up to 1440 mA), 4PPoE (up to 3000 mA), PoE (up to 350 mA), PoE+ (up to 720 mA), PoE++ (up to 900 mA)	筛选 →
2.5/5G Base-T	23	SMD, DIP, SMD(低高度)	单口, 双口, 四口	24, 48, 96	1.0mm, 1.02mm, 1.27mm, 2.0mm	0 up to 70 °C, -40 up to +85 °C	1500	非 PoE, 4PPoE (up to 720mA), 4PPoE (up to 1000 mA), 4PPoE (up to 1200 mA), PoE (up to 350 mA), PoE+ (up to 720 mA), PoE++(up to 1800mA)	筛选 →
10G Base-T	18	SMD, SMD(低高度)	单口, 双口	24, 30, 48	1.0mm, 1.02mm, 1.27mm	0 up to 70 °C, -40 up to +85 °C	1500, 3000	非 PoE, 4PPoE (up to 1200 mA), 4PPoE (up to 2000 mA), 4PPoE (up to 2400 mA), PoE+ (up to 720 mA), PoE++ (up to 1200 mA), PoE++(up to 2000mA)	筛选 →
18G Base-T	1	SMD	单口	24	1.0mm	0 up to 85°C	1500	4PPoE (up to 1440 mA)	筛选 →

应用核对

按设备类型匹配网络变压器

应用适配取决于具体料号，下列场景用于说明核对重点，不代表全部料号适配。

应用核对

交换机

分别确认接入端口与上行端口速率、端口密度、PoE角色及PCB空间。

应用核对

工业网关与控制设备

重点核对工作温度、PHY接法、隔离要求及整机EMC验证条件。

应用核对

无线AP、路由器与安防设备

明确是否受电、所需上行速率及机壳内温升，再比较候选型号。

获取技术支持 →

资料下载

网络变压器规格书与PCB封装下载

按料号查找规格书；3D模型与PCB封装以该料号实际提供的下载项为准。

料号

以下展示有可用资料的代表料号，可通过搜索查找指定料号。

WHSG24R03C0100/1000 Base-T

规格书 ↓3D 模型 PCB 封装

WHSG24301JM100/1000 Base-T

规格书 ↓3D 模型 PCB 封装

WHSG24301GM100/1000 Base-T

规格书 ↓3D 模型 PCB 封装

WHSG50015P0100/1000 Base-T

规格书 ↓3D 模型 PCB 封装

WHSG24701D1100/1000 Base-T

规格书 ↓3D 模型 PCB 封装

WHSG50002P1100/1000 Base-T

规格书 ↓3D 模型 PCB 封装

73: 已列出的 PDF 规格书
73: 已列出的 3D 文件
72: 已列出的 PCB 封装

沃虎发布的产品内容由工程团队审核。规格参数、下载资料和技术支持信息均对应具体料号，便于在申请样品或报价前核对。

品类概述

网络变压器的作用、接法与替代边界

三段分别回答：它做什么、怎么接、什么时候需要工程核对。

咨询新项目选型；联系 FAE 评估替代。

已有明确型号？前往产品表申请样品或询价。

网络变压器在PHY与RJ45之间做什么

在铜缆以太网接口中，网络变压器用于信号耦合与电气隔离。共模电感只抑制共模噪声，不能替代隔离作用，模块可能同时含这两种结构。本页为分立式网络变压器，与不带磁性器件的RJ45插座配合。

看懂内部原理图：速率、端口与中心抽头

先定目标PHY与速率，再核对端口数、PoE、温度等约束。百兆用两对数据线，千兆及以上用四对。线对数、端口数与channel、pairset不能互换；中心抽头接法按PHY参考电路定。

什么时候需要FAE核对替代

料号替代、PHY变更、PoE升功率或不改板，都需核对引脚功能、中心抽头、匝比与封装尺寸。安装方式或针数相同不代表能直接替换。提供原用料号或目标PHY即可开始，资料不齐也能咨询。

常见问题

网络变压器常见问题

以下为选型常见问题，具体料号的工程限制以对应技术资料为准。

指南 01网络变压器怎么选：四步锁定料号指南 02按设备类型匹配网络变压器指南 03网络变压器规格书与PCB封装下载

千兆网络变压器都兼容10M和100M吗？

不能按系列统一认定。请查看该料号的规格书、目标PHY与参考电路。标注为100/1000或10/100/1000的描述要逐料号确认，不能从产品系列名称推断。多速率需求应在选型时一并说明，以便核对完整的模式支持。

千兆网络变压器接法怎么看？

先从内部原理图确认绕组组数、匝比以及中心抽头引到哪些引脚，再对照目标PHY的参考电路决定中心抽头接电源还是接地。芯片侧与线缆侧的中心抽头作用不同，不要照搬其他PHY的接法，必要时请工程师核对。

单口、双口和四口怎么选？

端口数指模块服务的网口数量，会影响内部结构与板级布局。每个1000BASE-T端口使用四对数据线，不能用引脚数或未说明的通道数推算端口数。先确定端口分组，再核对每个端口的接法、供电与布局条件。

WHSG24Z01C0的3000毫安是每绕组吗？

不是。其规格书区分了每通道1.5安的直流平衡电流与单个千兆端口满通道的3.0安。不要把3.0安套到每个引脚或每组绕组上，也不能单凭这一数值计算系统功率，还要核对温升与实际供电路径。

千兆网络变压器价格和样品怎么获取？

已有完整料号时，提供型号、数量与交付地区即可索取价格或申请样品，不需要先完成替代评估。价格与交期按具体料号和数量确认。尚未定型号时，可先提供目标PHY与端口需求，由工程师协助缩小范围。

工程师支持

完成初选后的下一步

填写候选料号和需要确认的使用条件。候选明确后可继续沟通样品支持，商务问题也可在同一次工程沟通中说明。

1候选料号
2工程审核
3样品申请
4商务沟通

替代评估需要提供

原型号与原规格书
含版本号
使用条件
温度、隔离电压、PoE 电流口径
封装约束
脚数、Pitch 与两排之间的排距
项目阶段与年用量
影响样品与评估优先级
期望结论时间
需要给出候选与差异说明的时间点

工程复核后给出候选料号与差异说明。

样品与报价需要提供

候选料号
来自选型表或工程审核结论
需求数量与项目阶段
打样 / 小批量 / 量产
期望交期
样品与批量分别说明
特殊资料要求
合规文件、材质声明或第三方报告

样品免费提供，样品数量与交期按料号和项目阶段评估，提交后由业务在工作日内回复。
