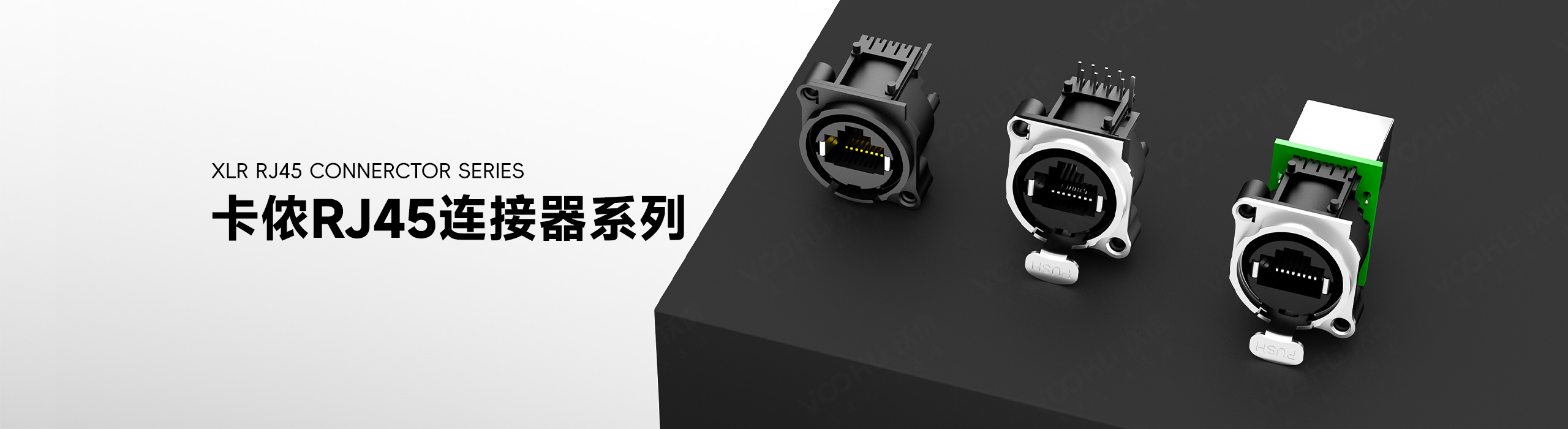

接线结构
区分前后直通、PCB插板与转接，决定后端连接方案。
料号搜索与选型
查找RJ45卡侬自锁180°直通料号
选型表使用中文后台当前已发布的产品记录、选型字段和料号技术资料。
* 图片和料号列固定显示 · 横向拖动可查看全部规格
| 图片 | 规格书 | 对比 | 资料下载 |
接线方式
|
尺寸 (长×宽×高, mm)
|
安装/焊接工艺
|
锁紧装置
|
插拔次数（次）
|
触点额定电流（DC）
|
触点额定电压（AC）
|
工作温度
|
工作湿度
|
样品 |
|---|
| 图片 | 料号 | 规格书 | 对比 | 资料下载 | 接线方式 | 尺寸 (长×宽×高, mm) | 安装/焊接工艺 | 锁紧装置 | 插拔次数（次） | 触点额定电流（DC） | 触点额定电压（AC） | 工作温度 | 工作湿度 | 样品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
WHKNZ198Z80006W71A200 | SPEC | 180°直通 | 28×33×34.75 | 3M 自攻螺丝 | 闩式锁 | 1000 | 1.5A | 50V | -30℃～+80℃ | - |
|
||
 |
WHKNZ63180 | SPEC | 180°直通 | 28×33×34.75 | 3M 自攻螺丝 | 闩式锁 | 1000 | 1.5A | 125V | -40℃～+85℃ | 20～70% |
|
||
 |
WHA80001051AB33ZT | SPEC | 180°直通 | 25×30.2×41.5 | 3M 自攻螺丝 | 闩式锁 | 1000 | 1.5A | 125V | -40℃～+85℃ | 20～70% |
|
没有匹配的料号
请放宽筛选条件或清除当前搜索。
按结构选型
按结构选RJ45卡侬连接器
先确定后端是线缆、PCB还是转接，三种结构的安装核对项完全不同。
如何选型
RJ45卡侬连接器怎么选
先确认前后端连接与对插件，再核对安装空间与使用条件。
- 01
确认前后两端
明确对插件型号，以及后端是线缆、PCB还是转接结构。
- 02
核对安装空间
按图纸确认面板开孔、板厚、安装孔位与线缆活动空间。
- 03
确认锁紧与条件
区分闩式、内卡式与螺旋锁，并核对该料号的电气与环境条件。
- 04
样品验证或询价
在新设计中验证装配与对插；已知料号可直接提交数量与交期要求。
关键选型参数
RJ45卡侬连接器参数怎么看
每个筛选项先帮你排除不适用的料号，最终数值以该料号图纸为准。
方向与尺寸
核对图纸基准、开孔、PCB孔位与板边距离，长宽高不能替代安装图。
锁紧装置
区分闩式、内卡式和螺旋锁，确认指定对插件与操作空间。
插拔寿命
按测试条件理解循环次数，它不是抗振或防水等级。
触点与环境
电流、电压、温度和湿度分别核对，接口外形不代表系统供电能力。
| 接线方式 | 料号数 | 尺寸 (长×宽×高, mm) | 安装/焊接工艺 | 锁紧装置 | 插拔次数（次） | 触点额定电流（DC） | 触点额定电压（AC） | 工作温度 | 工作湿度 | 操作 |
|---|---|---|---|---|---|---|---|---|---|---|
| 180°直通 | 3 | 28×33×34.75, 25×30.2×41.5 | 3M 自攻螺丝 | 闩式锁 | 1000 | 1.5A | 50V, 125V | -30℃～+80℃, -40℃～+85℃ | 20～70%, - | 筛选 → |
| 180°插板 | 4 | 25×29.5×25.2 | 可通波峰焊 | 闩式锁, 内卡式 | 1000 | 1.5A | 125V | -40℃～+85℃ | 20～70% | 筛选 → |
| 90°转接头 | 2 | 28×33×34.75 | 3M 自攻螺丝 | 闩式锁 | 1000 | 1.5A | 125V | -40℃～+85℃ | 20～70% | 筛选 → |
| 90°插板 | 4 | 28×33×34.75, 25×29.5×25.2 | 可通波峰焊 | 闩式锁 | 1000 | 1.5A | 125V | -40℃～+85℃ | 20～70% | 筛选 → |
| 防水公头 | 1 | 28×33×34.75 | 压接工艺 | 螺旋锁 | 1000 | 1.5A | 125V | -40℃～+85℃ | 20～70% | 筛选 → |
应用核对
按设备面板匹配卡侬网口
应用适配取决于具体料号，下列场景用于说明核对重点，不代表全部料号适配。
舞台灯光与专业设备面板
- 重点确认锁止操作、线缆侧对插件与维修更换空间；结构不替代整机抗振验证。
工业设备接口
- 按面板或PCB布局选择结构，并复核接地、线缆走向及设备环境要求。
资料下载
卡侬RJ45图纸与PCB封装下载
按料号查看规格书、开孔图与3D文件，发图前核对版本、视图方向和单位。
以下展示有可用资料的代表料号，可通过搜索查找指定料号。
- 3
- 已列出的 PDF 规格书
- 3
- 已列出的 3D 文件
- 0
- 已列出的 PCB 封装
沃虎发布的产品内容由工程团队审核。规格参数、下载资料和技术支持信息均对应具体料号，便于在申请样品或报价前核对。
品类概述
卡侬口是什么接口，跟普通网口差在哪
三段分别回答：它是什么、怎么装、什么时候需要工程核对。
已有明确型号？前往产品表申请样品或询价。
卡侬RJ45与普通RJ45的区别
这类产品在RJ45接口外增加壳体与锁紧结构，用于需要机械固定的设备连接。它不是音频卡侬接口，也不是协议转换器。选型时比较锁紧方式、后端连接结构以及规定的对插件，不要只看外形相似。
直通、插板还是转接：怎么装
线缆对线缆走向选直通，板级集成选PCB插板，改变走线方向可考虑转接。90度与180度标注要对照图纸理解，并核对面板厚度、开孔、紧固件、板边位置与对插操作空间。
什么时候需要工程核对
两个都带RJ45触点的锁紧产品，未必共用同一闩锁、密封或对插包络。请提交现用插头、插座与图纸做机械和接线核对。具备锁紧功能不等于具备防护等级或抗振认定。
常见问题
RJ45卡侬连接器常见问题
以下为选型常见问题，具体料号的工程限制以对应技术资料为准。
180°直通型适合什么连接？
适合线缆到线缆、方向不变的延长或转接，并需要机械锁紧的场合。它不端接到电路板，因此不涉及PCB焊盘。若接口要集成到设备板上，应选择插板结构；若需要改变走线方向，则应比较90度转接结构。
直通和插板结构有什么区别？
直通型连接前后两端的线缆接口，插板型则端接到电路板上。相同的角度标注不代表两者的后端端接方式、安装孔位或面板位置相同。请按图纸分别核对安装条件与对插空间，再决定采用哪种结构。
锁紧结构能保证抗振吗？
锁紧结构能提供机械保持力，减少意外脱落，但这不等于具备抗振认定。实际表现取决于线缆固定方式、整机结构与振动条件。若项目有明确的振动要求，请提供测试条件，由工程师核对可用的验证证据。
能和任意RJ45插头对插吗？
不要仅凭RJ45这一名称判断对插。触点啮合、壳体空间与锁紧操作都需要核对，能插进去不等于能正常锁紧。请提供对插插头的料号或图纸，由工程师确认对插关系后再确定方案，必要时先用样品试插。
怎么申请180°直通的样品和报价？
已有料号时，提供型号、数量、项目阶段、交付地区与期望发货日期即可，不需要先完成工程评估。尚未确定型号时，可先说明前后端连接形式、对插件与安装位置，由销售工程师协助确认候选料号。
工程师支持
完成初选后的下一步
填写候选料号和需要确认的使用条件。候选明确后可继续沟通样品支持，商务问题也可在同一次工程沟通中说明。
- 1候选料号
- 2工程审核
- 3样品申请
- 4商务沟通
替代评估需要提供
- 原型号与原规格书
含版本号
- 使用条件
温度、隔离电压、PoE 电流口径
- 封装约束
脚数、Pitch 与两排之间的排距
- 项目阶段与年用量
影响样品与评估优先级
- 期望结论时间
需要给出候选与差异说明的时间点
工程复核后给出候选料号与差异说明。
样品与报价需要提供
- 候选料号
来自选型表或工程审核结论
- 需求数量与项目阶段
打样 / 小批量 / 量产
- 期望交期
样品与批量分别说明
- 特殊资料要求
合规文件、材质声明或第三方报告
样品免费提供，样品数量与交期按料号和项目阶段评估，提交后由业务在工作日内回复。
