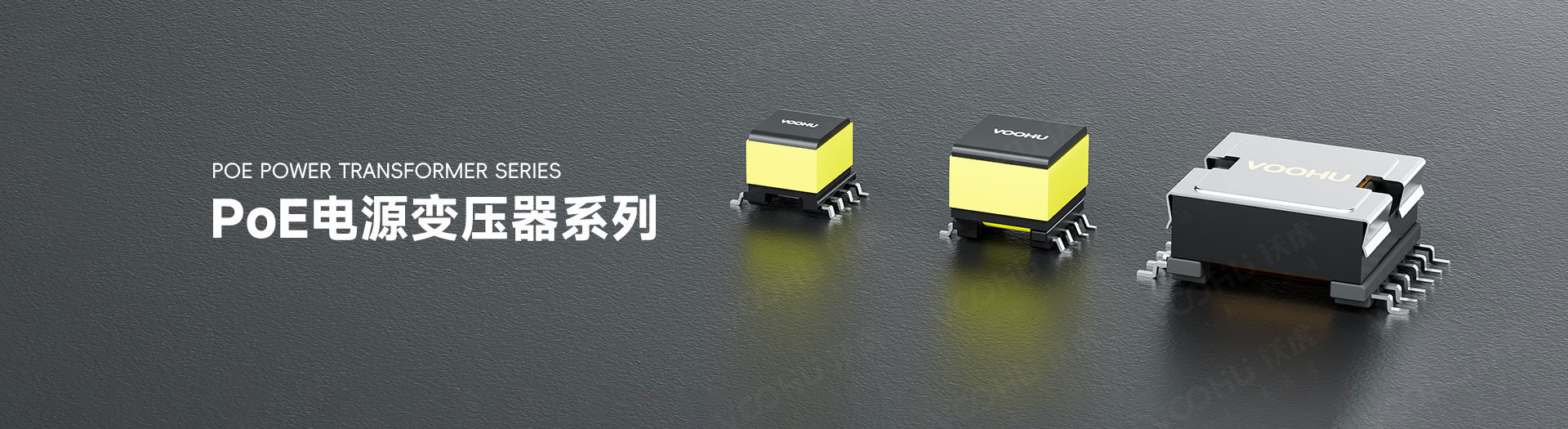

POE电源变压器_EP/EFD系列_SMD_DIP

Q: PoE PSE 端与 PD 端的变压器中心抽头供电接法有何差异？

不完全相同，需区分PSE（供电设备）和PD（受电设备）的角色：1.PSE端：直流电源正极接以太网变压器的初级中心抽头（CT），负极接初级地（或经桥式整流后接地），电源从初级CT注入数据线对，实现“幻象供电”。2.PD端：直流电源从变压器的次级中心抽头（CT） 提取，正极从CT引出，负极通过桥式整流接地，再经后级稳压电路为负载供电。

沃虎电子拥有哪些认证？

沃虎电子持有ISO9001:2015国际质量体系认证、ISO 14001:2015环境认证、RoHS环境认证、REACH认证和CE认证。

如何快速找到适合我项目的产品？

在沃虎官网您可以通过产品分类或参数筛选（如速率、封装、工作温度、电流等）快速在线选型；也可访问“解决方案”页面，查看与您需求匹配的推荐方案。如需进一步支持，可直接联系技术支持团队，提供应用场景，我们将为您精准推荐最优方案。

PoE供电是都从中心抽头这里供电吗？

对，PoE的输出都是从初级侧CT出来的，次级侧只有2个CT引出可以供电。此物料理论PoE功率不超过30W，设计上没什么问题，11/12引脚供电，9引脚接入GND。

PoE PSE 端与 PD 端的变压器中心抽头供电接法有何差异？

不完全相同，需区分PSE（供电设备）和PD（受电设备）的角色：
1.PSE端：直流电源正极接以太网变压器的初级中心抽头（CT），负极接初级地（或经桥式整流后接地），电源从初级CT注入数据线对，实现“幻象供电”。
2.PD端：直流电源从变压器的次级中心抽头（CT）提取，正极从CT引出，负极通过桥式整流接地，再经后级稳压电路为负载供电。
