SFP光笼子耐腐蚀测试

SFP（Small Form-factor Pluggable）笼子作为高速光/电模块的机械和电气接口，其可靠性直接影响系统稳定性。针对其恶劣环境下的性能验证，行业标准定义了多类极限测试，主要涵盖 机械可靠性、环境适应性、电气鲁棒性 及 长期耐久性 四大维度。以下是典型的测试项目及目的：

──────────────────────────────────────────────────

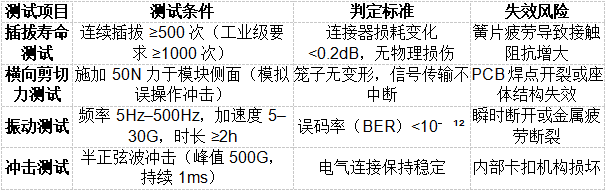

一、机械可靠性测试（验证物理结构强度）

**典型用例**：车载设备需通过 **MIL-STD-883** 振动标准，通信设备需满足 **GR-468-CORE**。

──────────────────────────────────────────────────

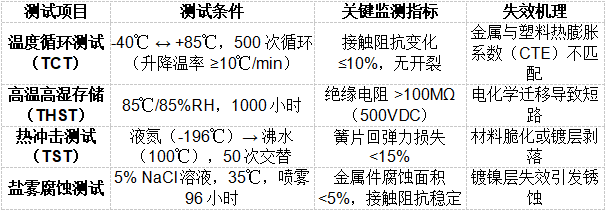

二、环境适应性测试（挑战温湿度极限）

**镀层要求**：接触区域需≥0.76μm镀金层+镍底层（防止铜扩散）。

──────────────────────────────────────────────────

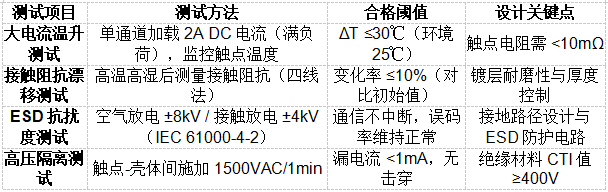

三、电气稳定性测试（极端工况下的信号完整性）

──────────────────────────────────────────────────

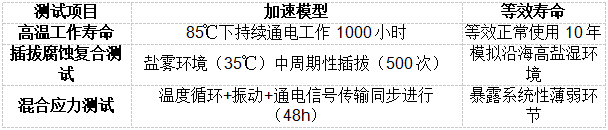

四、长期耐久性测试（加速寿命模拟）

──────────────────────────────────────────────────

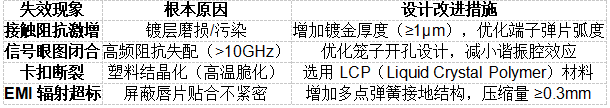

失效模式与设计对策

──────────────────────────────────────────────────

行业测试标准体系

• 机械与环境：IEC 61753（光纤组件）、Telcordia GR-468-CORE
• 电气安全：IEC 62368-1（安规）、ANSI/TIA-968-A（连接器）
• EMC：FCC Part 15、EN 55032/55035
• 高速性能：IEEE 802.3（以太网）、SFF-8472（诊断）

──────────────────────────────────────────────────

工程实践要点

• 簧片材质选择：磷青铜（C5191）优于黄铜（弹性模量高，抗疲劳）
• 关键尺寸控制：PCB安装共面度≤0.1mm，确保屏蔽壳均匀压接
• 信号完整性优化：笼子开窗边缘做接地过孔阵列（抑制边缘辐射）

⚠️ **注意**：SFP+/QSFP笼子需额外测试 **25G+/100G+通道串扰**，通过电磁仿真（如HFSS）验证隔离度 >35dB。

这些测试确保SFP笼子在数据中心高温高湿、车载剧烈振动、工业粉尘腐蚀等场景下仍能维持10年以上可靠连接，是高速互联设备质量控制的基石。
