【产品基础介绍】沃虎电子信号线 & 电源线共模电感，为您的设备打造双重EMC屏障

在电子设备日益精密复杂的今天，电磁兼容性（EMC）已成为产品可靠性和市场竞争力的关键门槛。无论是高速传输的微弱信号，还是稳定供电的能源命脉，都时刻面临着无处不在的共模噪声（Common Mode Noise） 的威胁。这种噪声轻则导致数据错误、音视频失真，重则引发系统崩溃、甚至危及安全。

作为电子系统的“噪声过滤器”，共模电感（Common Mode Choke） 扮演着不可或缺的角色。然而，许多工程师在选型时常常疑惑：信号线上用的和电源线上用的共模电感，究竟有何不同？选错了会带来什么后果？今天，沃虎电子的FAE团队就带您深入剖析这两类共模电感的奥秘，助您精准选型，有效提升产品EMC性能。



一、使命相同，战场各异：核心功能一致性？

首先明确核心功能：两类共模电感的核心目标都是抑制共模噪声。 它们利用磁芯上绕制的两组线圈（差模电流路径相反），对方向相同的共模电流呈现高阻抗（感抗），形成阻碍；而对方向相反的差模电流（有用信号或电源电流）呈现低阻抗，让其顺利通过。这是它们共有的工作原理基础。

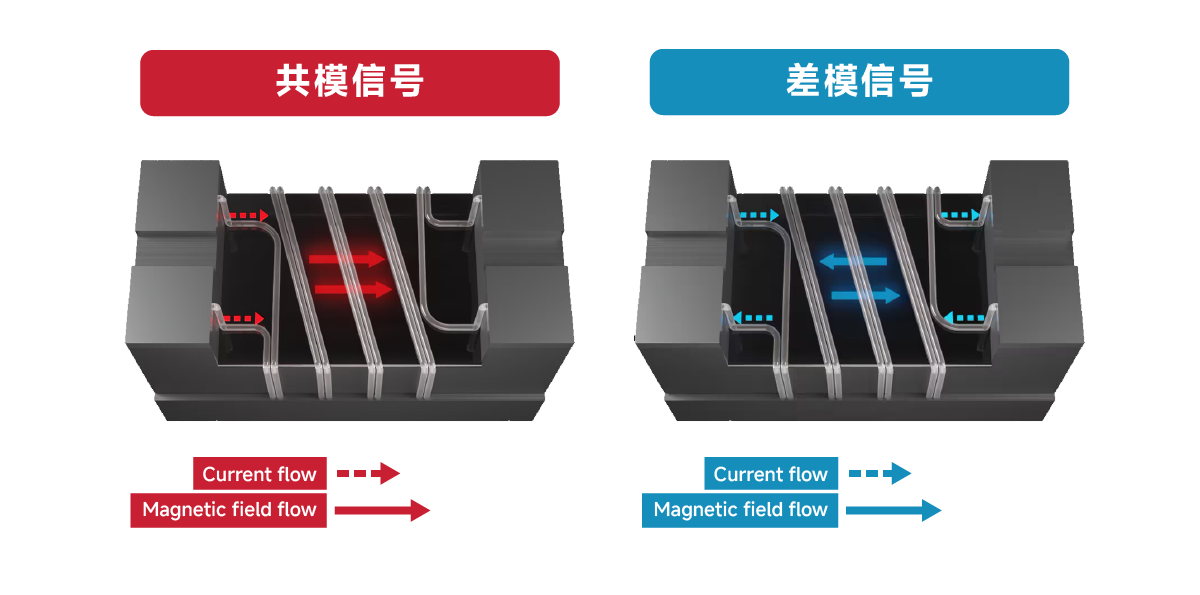

 共模信号

当信号的共模分量试图通过扼流圈时，会遇到一个高阻抗，这是因为铁芯和线圈的磁化所产生的电感所致。

差模信号

与常见的共模式行为相反，信号的差分模式分量在扼流圈中几乎不会遇到任何阻抗。这种现象可以用磁芯内部的磁场补偿来解释。如果铁芯未被磁化，那么线路中就不会出现电感。


二、关键差异：源于应用场景的严苛要求

尽管目标一致，但应用场景的巨大差异，决定了它们在设计、材料和性能参数上的显著区别：

信号线共模电感 (Signal Line Common Mode Choke)

应用场景： Ethernet, CAN, RS485, USB, LVDS等数据传输线。

核心挑战：

保真度至上： 首要任务是极低失真地传输高速数字信号或模拟信号。任何对信号波形（上升/下降时间、过冲、振铃）的劣化都是不可接受的。

高频噪声： 主要对付的是MHz甚至GHz级别的高频共模噪声（如开关噪声、射频干扰）。

低电流： 流过的差模电流通常很小（mA到几百mA级别）。

小型化： 空间往往受限，需要高度集成化。

设计特点：

磁芯材料： 多采用高频特性优异、损耗极低的材料，如镍锌铁氧体（NiZn Ferrite）。这类材料在MHz-GHz频段仍能保持较高的初始磁导率和阻抗。

线圈结构： 绕组匝数相对较少，设计上极度优化分布参数（寄生电容、漏感），以最大限度地减小对信号完整性的影响（如降低插入损耗、保证阻抗匹配）。常用绕线精密、对称性好的结构（如双线并绕）。

关键参数：

阻抗-频率特性： 要求在目标噪声频段（如USB 3.0的2.5GHz、HDMI的GHz范围）具有高且平坦的共模阻抗。

插入损耗： 必须极低（通常在目标信号频带内小于零点几dB），确保信号几乎无损通过。

带宽： 需要覆盖信号基频及其高次谐波。

额定电流： 较小，但需满足信号线要求。

尺寸： 小型化、表贴（SMD）是主流。

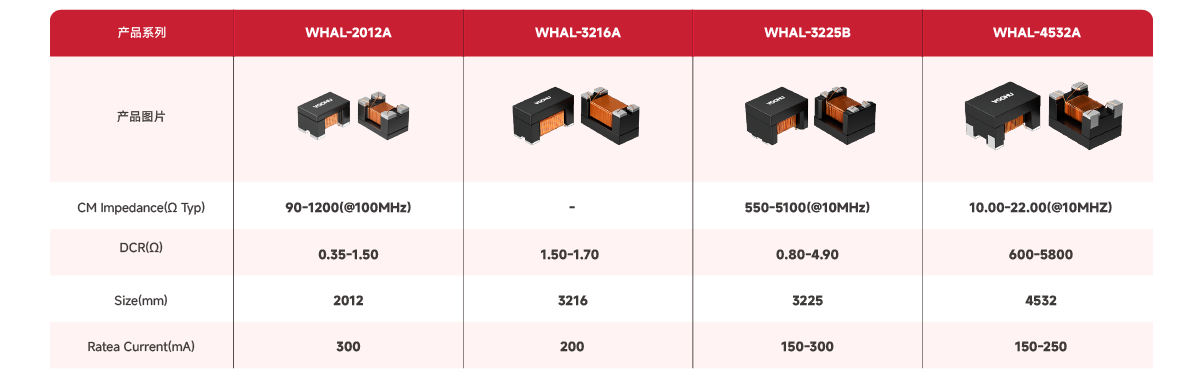

沃虎电子优势： 沃虎电子提供全系列高速接口（Ethernet, CAN, RS485, USB, LVDS）专用信号片式共模电感，采用高性能NiZn磁芯和精密绕线工艺，严格保证信号完整性（低插损、优异S参数），同时提供卓越的高频噪声抑制能力。

电源线共模电感 (Power Line Common Mode Choke)

应用场景：工业自动化、电机驱动、逆变器、BMS等DC/DC转换器输入/输出端供电线路。

核心挑战：

大电流承载： 需要承受安培级的差模电流，且电流可能包含直流分量。

宽频噪声： 需要抑制的共模噪声频率范围很宽，从几十kHz（开关电源基频）到MHz（开关谐波）都可能存在。

安全与可靠性： 必须满足严格的安规要求，具备高绝缘耐压、阻燃等级。磁芯饱和是重大风险点。

低发热： 大电流下，损耗（铜损+磁芯损耗）必须控制，温升要低。

设计特点：

磁芯材料： 主要采用高饱和磁通密度（Bs）、低损耗、良好的直流偏置特性的材料。

线圈结构： 绕组使用较粗的漆包线以降低铜损和承载大电流。结构更注重散热和机械强度。

关键参数：

额定电流： 最重要参数之一，必须大于等于线路最大工作电流（含峰值），并考虑温升降额。

直流电阻： 必须足够低，以减小功率损耗和压降。

阻抗-频率特性： 要求在主要干扰频段（如150kHz-30MHz）有足够高的共模阻抗。

额定电压/安规认证： 必须符合应用所需的绝缘等级和安规标准。

饱和电流： 必须远高于可能出现的瞬时峰值电流（含直流偏置），防止磁芯饱和失效。

尺寸/散热： 体积通常较大，可能需要散热设计。

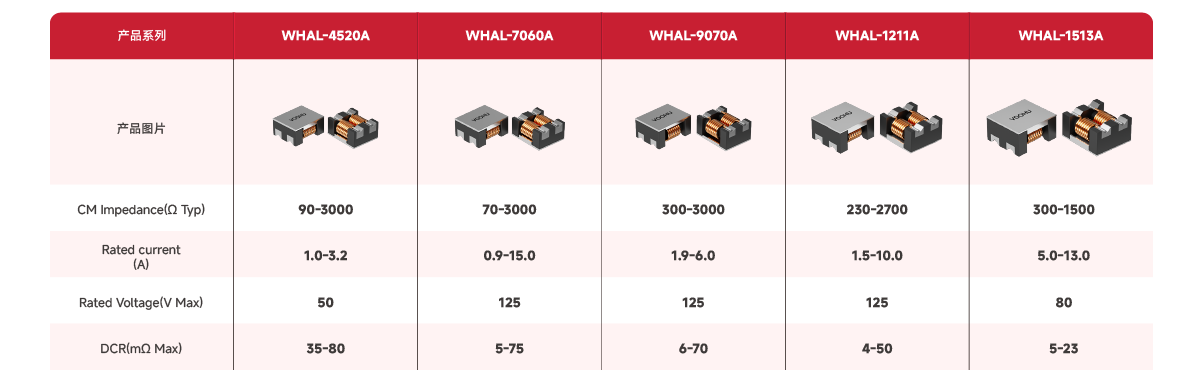

沃虎电子优势： 沃虎电子的电源共模电感系列，选用高饱和磁通密度磁芯，采用低DCR设计和优化散热结构，提供宽范围的额定电流（从毫安到安培）。我们特别注重高饱和电流设计和低损耗特性，确保电源系统的高效、稳定与安全。
