【电路标准设计】分立式与集成式 RJ45标准电路设计参考
新闻 >

2025.Feb.13

【电路标准设计】分立式与集成式 RJ45标准电路设计参考

百兆以太网标准电路设计

此方案为沃虎电子科技(VOOHU)百兆以太网标准方案,公司专注于通讯电子元件领域已逾8年,公司秉承选沃虎真靠谱的经营策略与服务理念,提供全套的技术方案支持。

电流型PHY标准方案(分立式&集成式)
方案简介

  •  1. 初级侧接线:

    • 差分对连接:网络变压器的初级侧分别接入TD和RD的差分对,PCB布线时两组差分对的线序可以交换。

    • 去耦电容:初级侧应通过一个100nF的电容连接至GND,确保信号的稳定性和完整性。

    • 磁珠连接:对于电流型PHY,初级线圈需要接一个磁珠,进而连接到PHY的VCC,以滤除高频噪声,确保信号的稳定性。

    2. 次级侧接线:

    • RJ45连接:次级侧连接到RJ45接口的1、2、3、6引脚。

    • BOB Smith电路:次级侧应接入一个75Ω的电阻,随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。

    3. 接地处理:

    • 悬空引脚:RJ45接口的悬空引脚也应通过类似的设计连接至机壳地,最终流入大地,确保整个电路的接地系统完整。电路功能说明

    • BOB Smith电路:由75Ω电阻和1nF电容组成的电路,为共模信号提供回流路径,有效滤除共模信号,改善电磁干扰(EMI),并在一定程度上抑制浪涌电流。

    • 去耦电容:100nF电容用于滤除高频噪声,确保信号的稳定性和完整性。

    • 耐压电容:1nF电容的耐压值必须达到2KV或更高,以确保在高压环境下的可靠性。

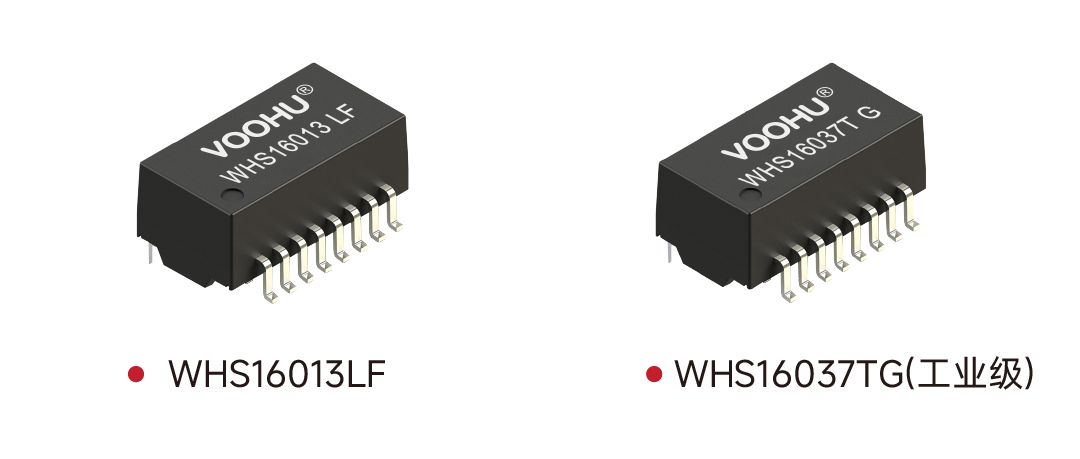

  • 产品图示--分立式产品推荐

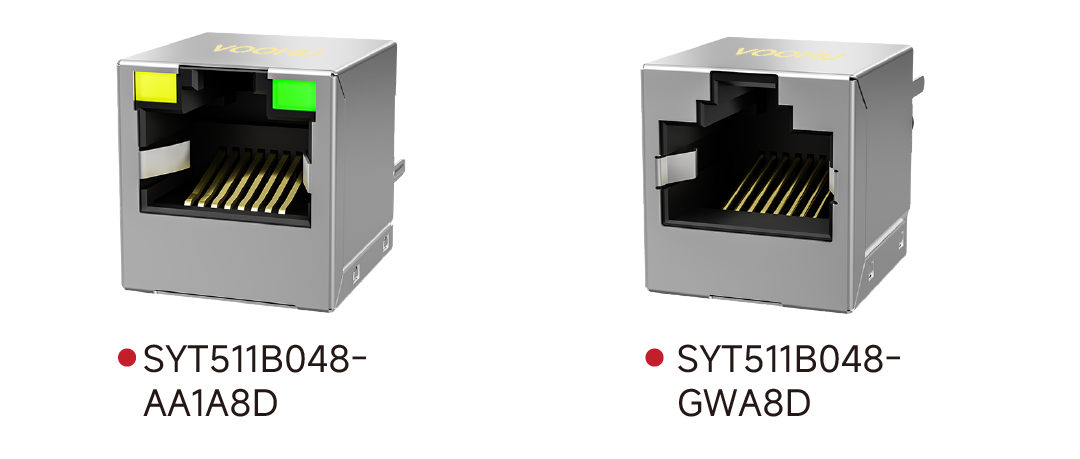

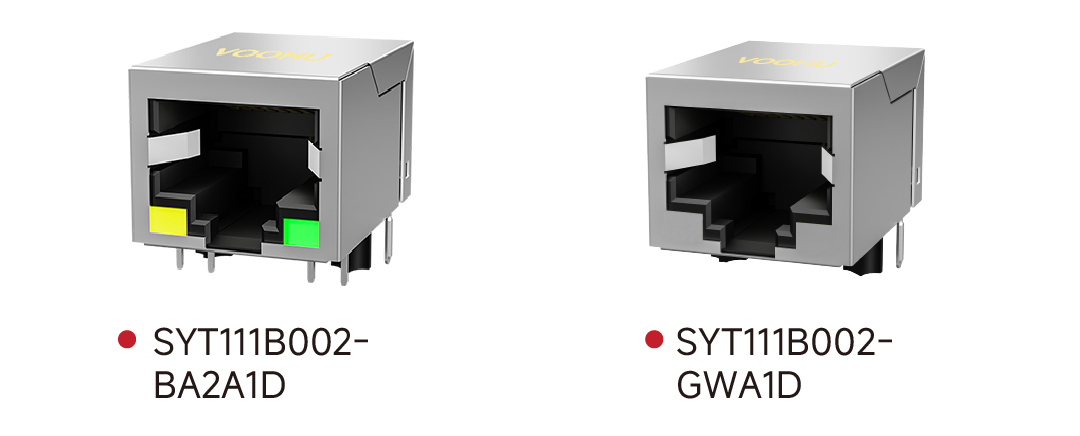

  • 产品图示--集成式产品推荐

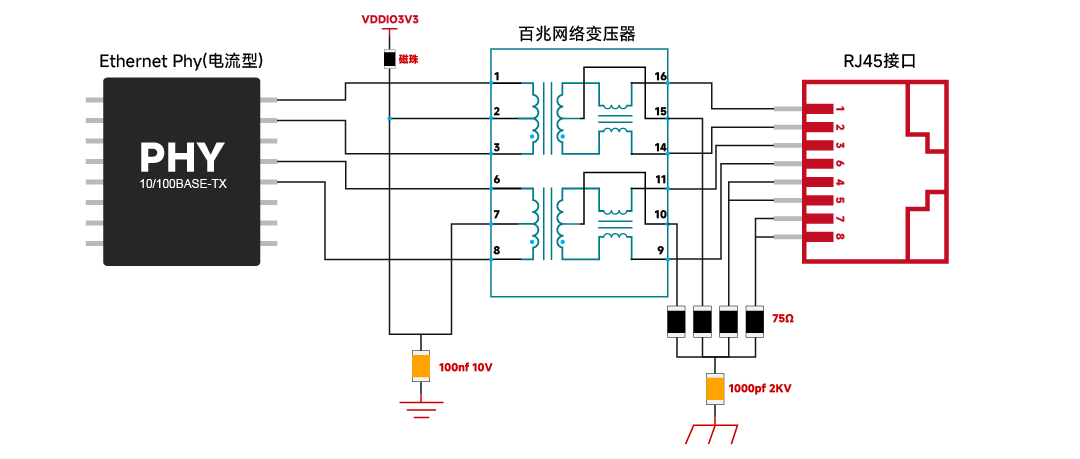

  • 电流型PHY标准设计参考--分立式

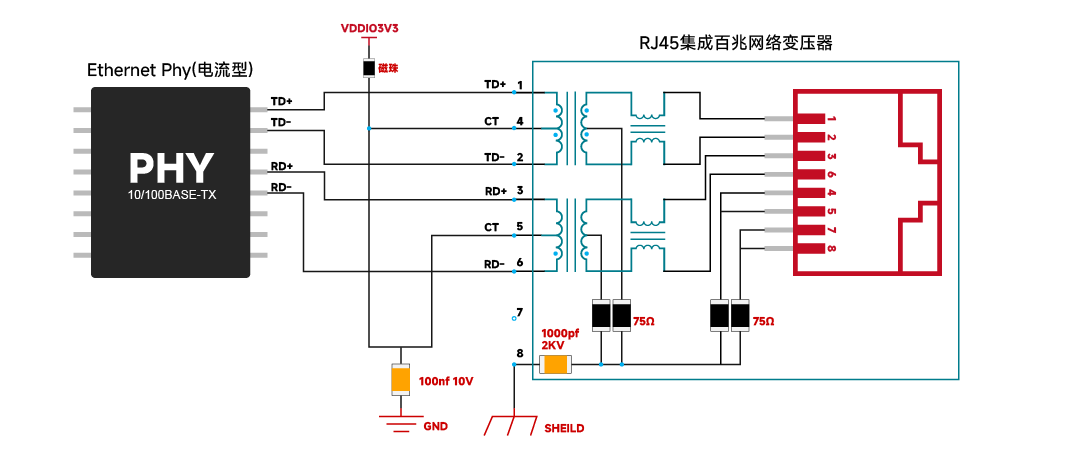

  • 电流型PHY标准设计参考--集成式


电压型PHY标准方案(分立式&集成式)
方案简介

  •  1. 初级侧接线:

    • 差分对连接:网络变压器的初级侧分别接入TD和RD的差分对,PCB布线时两组差分对的线序可以交换。

    • 去耦电容:初级侧应通过一个100nF的电容连接至GND,确保信号的稳定性和完整性。

    2. 次级侧接线:

    • RJ45连接:次级侧连接到RJ45接口的1、2、3、6引脚。

    • BOB Smith电路:次级侧应接入一个75Ω的电阻,随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。

    3. 接地处理:

    • 悬空引脚:RJ45接口的悬空引脚也应通过类似的设计连接至机壳地,最终流入大地,确保整个电路的接地系统完整。电路功能说明

    • BOB Smith电路:由75Ω电阻和1nF电容组成的电路,为共模信号提供回流路径,有效滤除共模信号,改善电磁干扰(EMI),并在一定程度上抑制浪涌电流。

    • 去耦电容:100nF电容用于滤除高频噪声,确保信号的稳定性和完整性。

    • 耐压电容:1nF电容的耐压值必须达到2KV或更高,以确保在高压环境下的可靠性。

  • 产品图示--分立式产品推荐

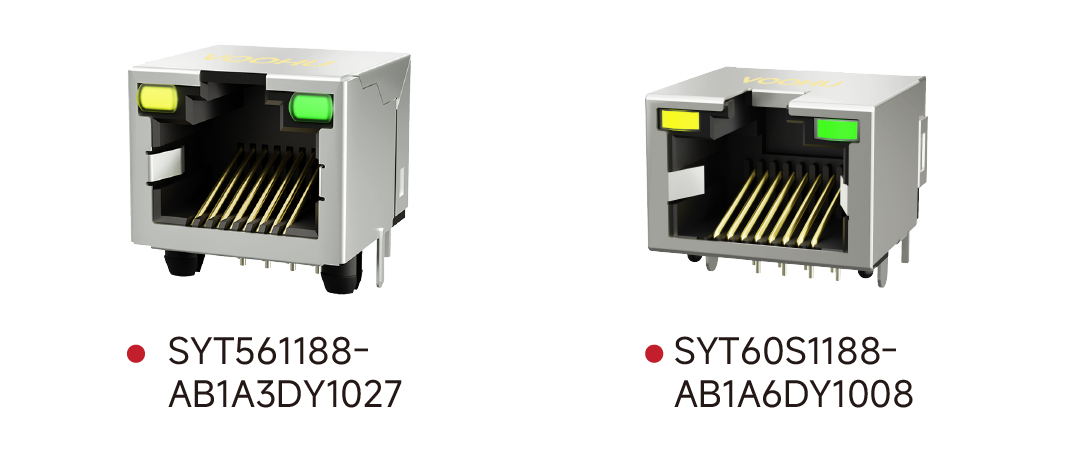

  • 产品图示--集成式产品推荐

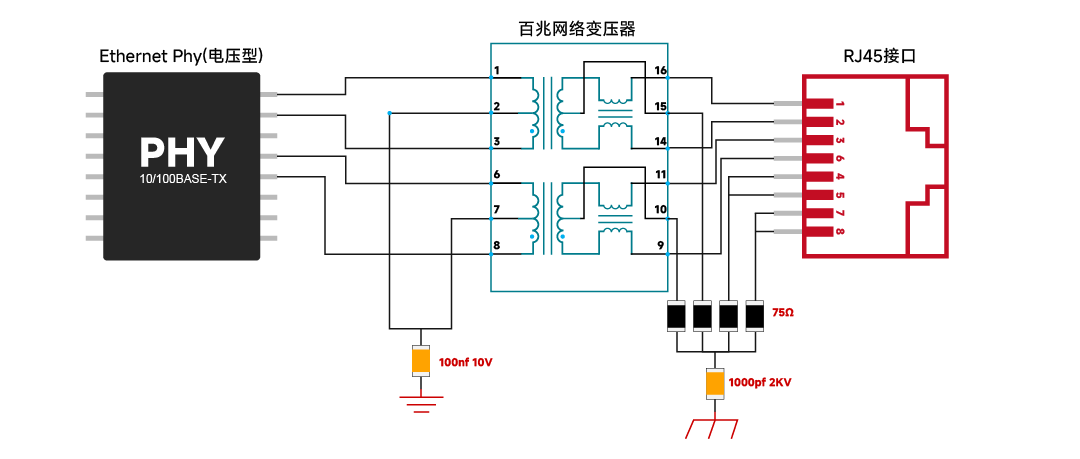

  • 电压型PHY标准设计参考--分立式
  • 电流型PHY标准设计参考--集成式
