电压驱动型PHY vs. 电流驱动型PHY：如何正确连接网络变压器？

在网络通信设备设计中，PHY芯片与网络变压器之间的连接方式直接影响到信号的完整性、抗干扰能力以及整体系统的稳定性。作为苏州沃虎电子科技有限公司的FAE，我们经常遇到客户在PHY选型与变压器连接设计上的疑问。本文将围绕电压驱动型PHY和电流驱动型PHY，解析其与网络变压器的连接差异，帮助大家在设计中避免常见误区。

一、PHY驱动方式简介

PHY（物理层收发器）是以太网通信中的核心芯片，负责信号的调制与解调。根据其输出驱动方式，可分为：

• 电流驱动型PHY：输出为电流信号，常见于早期或部分低成本方案。
• 电压驱动型PHY：输出为电压信号，目前千兆及以上以太网中广泛应用。

驱动方式的不同，直接影响了外围电路（尤其是网络变压器）的连接与布局。

二、网络变压器结构简介

网络变压器通常包含：

• 变压器（用于信号耦合与隔离）
• 共模电感（抑制共模噪声）
• 中心抽头（提供偏置或接地路径）

常见的结构有：

• 2线共模电感 + 变压器
•
• 3线共模电感 + 变压器
•

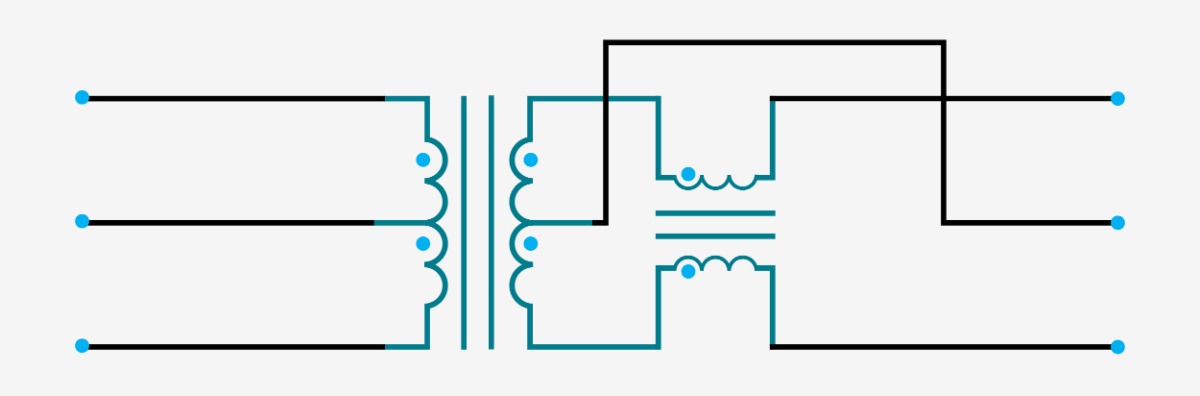

• 自耦变压器形式
•

三、关键连接规则总结

在设计连接时，需遵循以下原则：

1. 共模电感的位置

• 电流驱动型PHY：2线共模电感必须放在线缆（RJ45）侧。
• 电压驱动型PHY：2线共模电感可放在PHY侧或线缆侧，布局更灵活。
• 3线共模电感：无论电流型或电压型，均应放在PHY侧。

2. 中心抽头的接法

• 电流驱动型PHY：中心抽头接PHY供电电压（VCC）。
• 电压驱动型PHY：中心抽头接对地电容。

3. 自耦变压器的位置

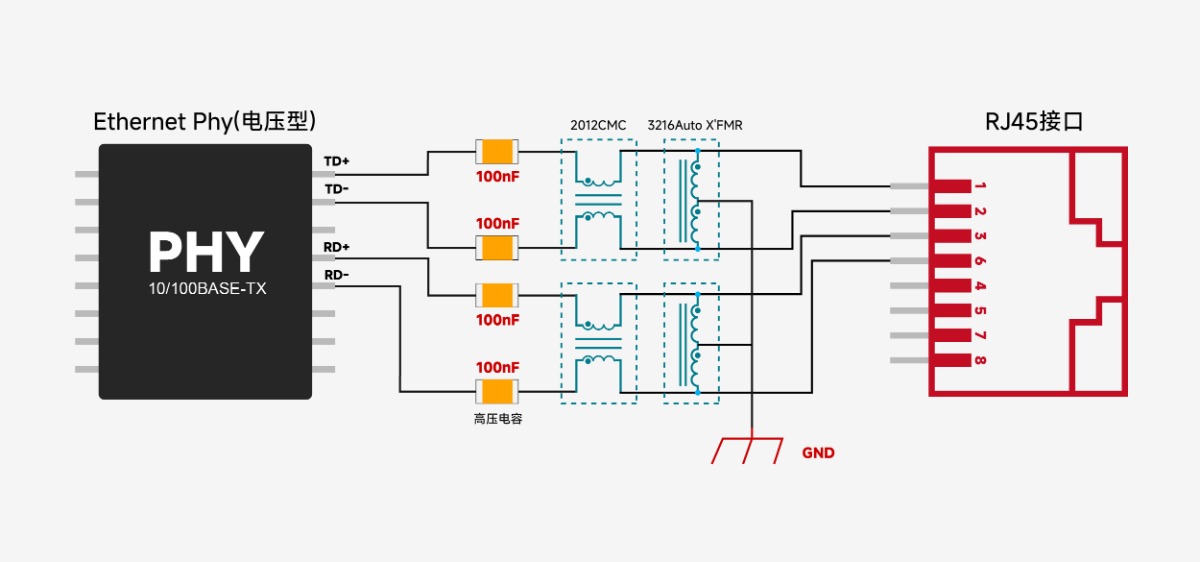

• 若采用“2线共模电感+自耦变压器”结构，自耦变压器应放在RJ45侧。

四、实际芯片连接示例

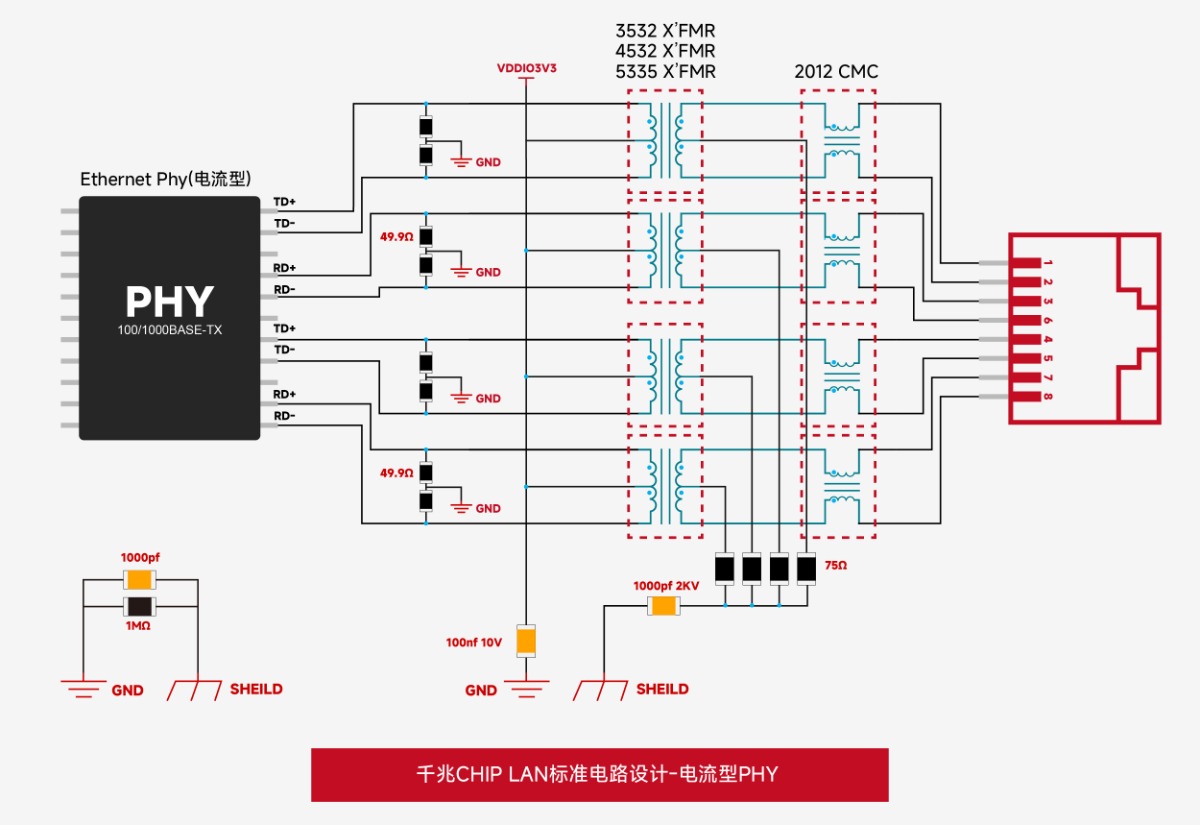

1. 电流驱动型

• 中心抽头接VDD
• 共模电感靠近RJ45侧
• 适用于PoE等场景

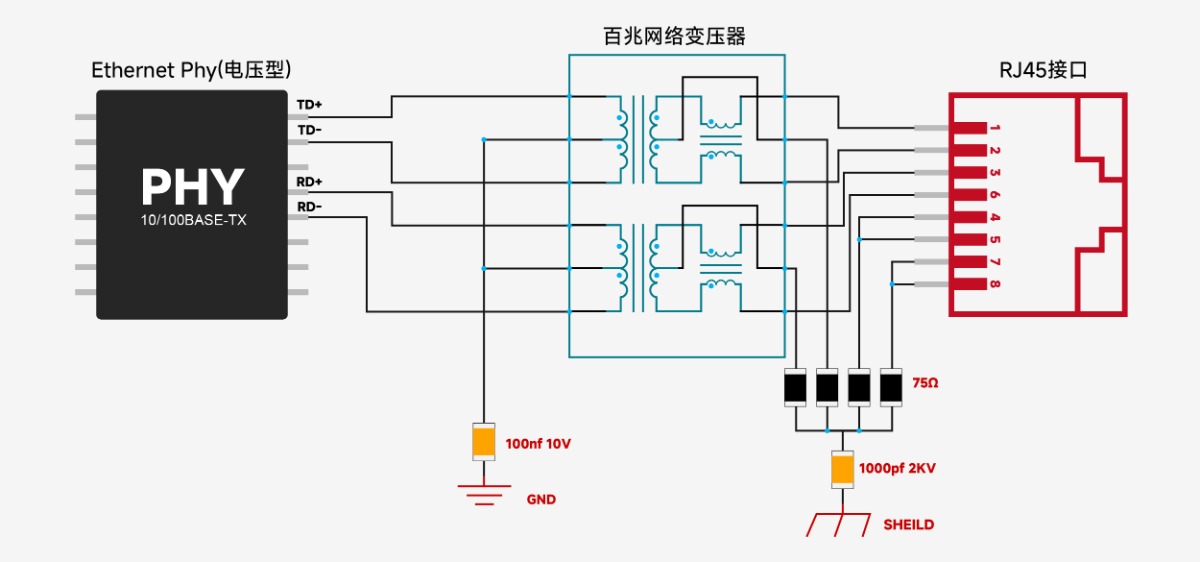

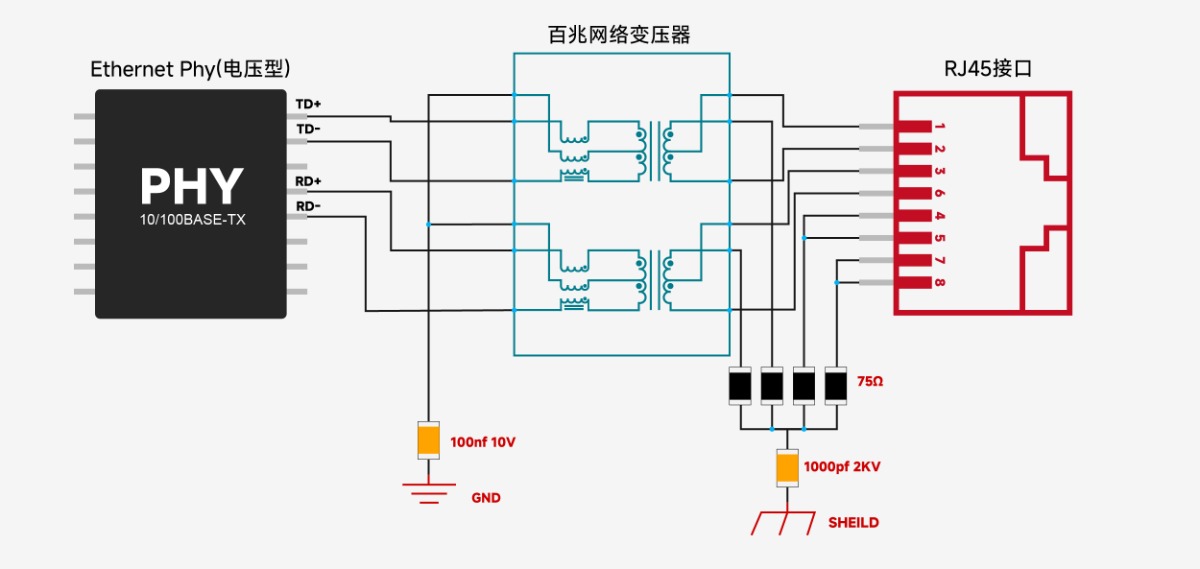

2. 电压驱动型

• 中心抽头通过电容接地
• 共模电感可在PHY侧或MAC侧
• 常见于交换机芯片

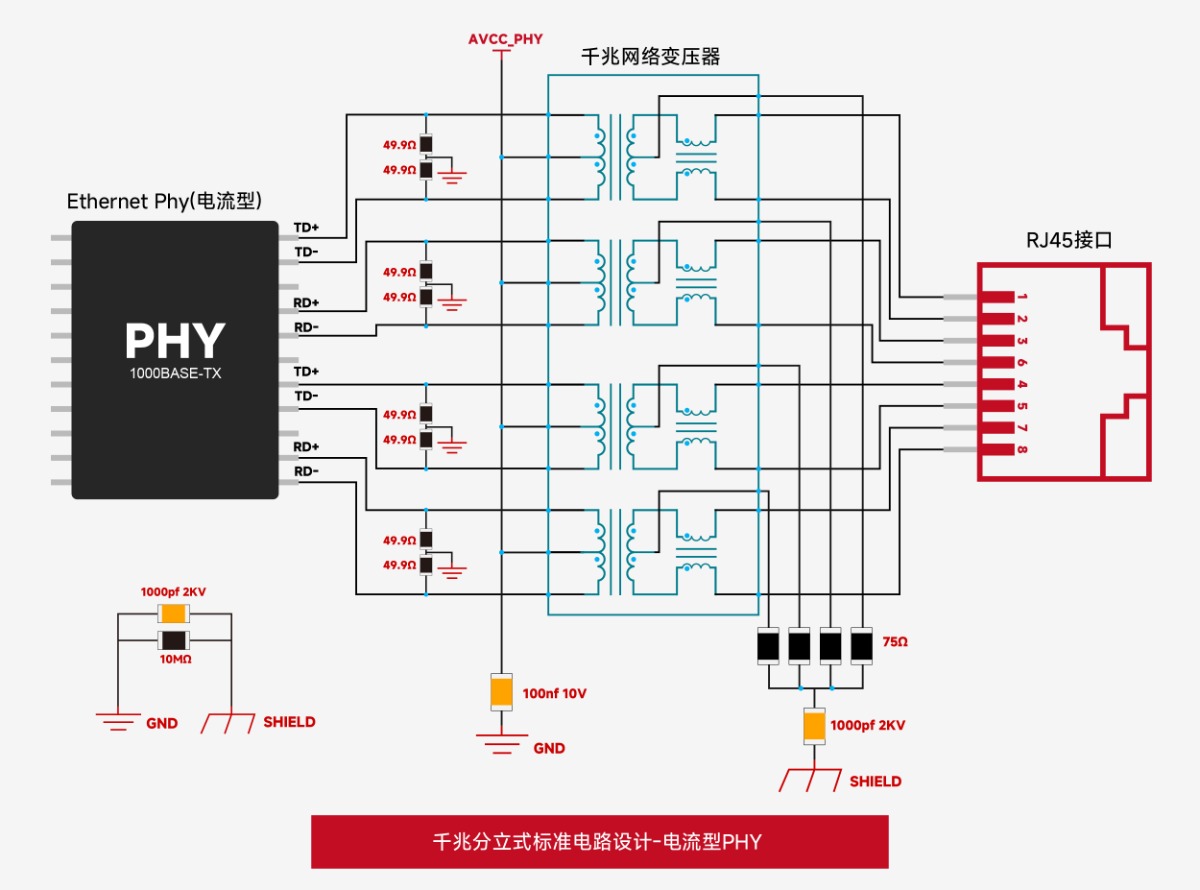

3. 电流驱动型

• 均采用共模电感靠RJ45的设计
• 支持自耦变压器结构

五、设计建议与常见误区

• 选型前务必确认PHY驱动类型，查阅芯片手册中的“Magnetic Interface”部分。
• 电流驱动型PHY对布局更敏感，共模电感位置不可随意更改。
• 电压驱动型PHY布局更灵活，但仍建议参考推荐电路，优化EMC性能。
• 中心抽头接错可能导致信号幅度不足或噪声过大，影响传输距离与稳定性。
