【解决方案】以太网硬件设计-系统性解决方案

沃虎（VOOHU）致力于提供端到端以太网硬件设计解决方案，涵盖系统级元件供应、定制开发支持与深度技术赋能。更辅以评估DEMO及全套测试报告，加速客户产品从设计到量产的全过程。

以太网解决方案拓扑-沃虎电子


为方便客户了解方案细节、快速匹配自身设计需求，沃虎官网(WWW.VOOHU.CN)设立行业方案专区：点击行业方案--解决方案--EtherNet，可随时查阅各场景下的完整方案文档（含电路拓扑、元件选型清单、性能参数表、电路标准设计等），为您提供不同领域的技术手册，还有方案落地的实测数据与优化建议。无论是前期项目立项、中期技术选型，还是后期设计整改，官网参考资料都能为客户提供精准支持，缩短开发周期、高效辅助项目落地。

一、以太网设计的硬件类型

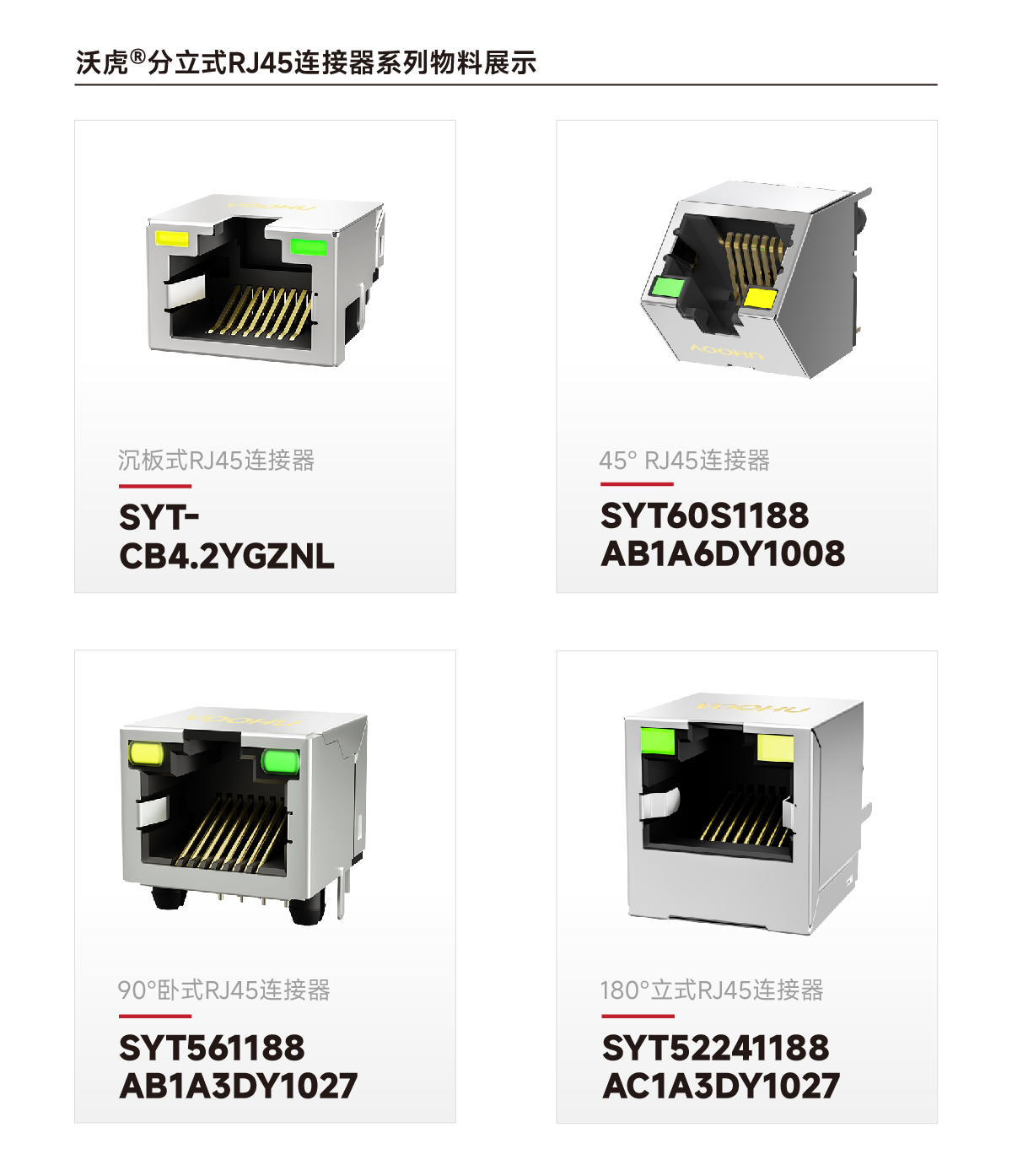

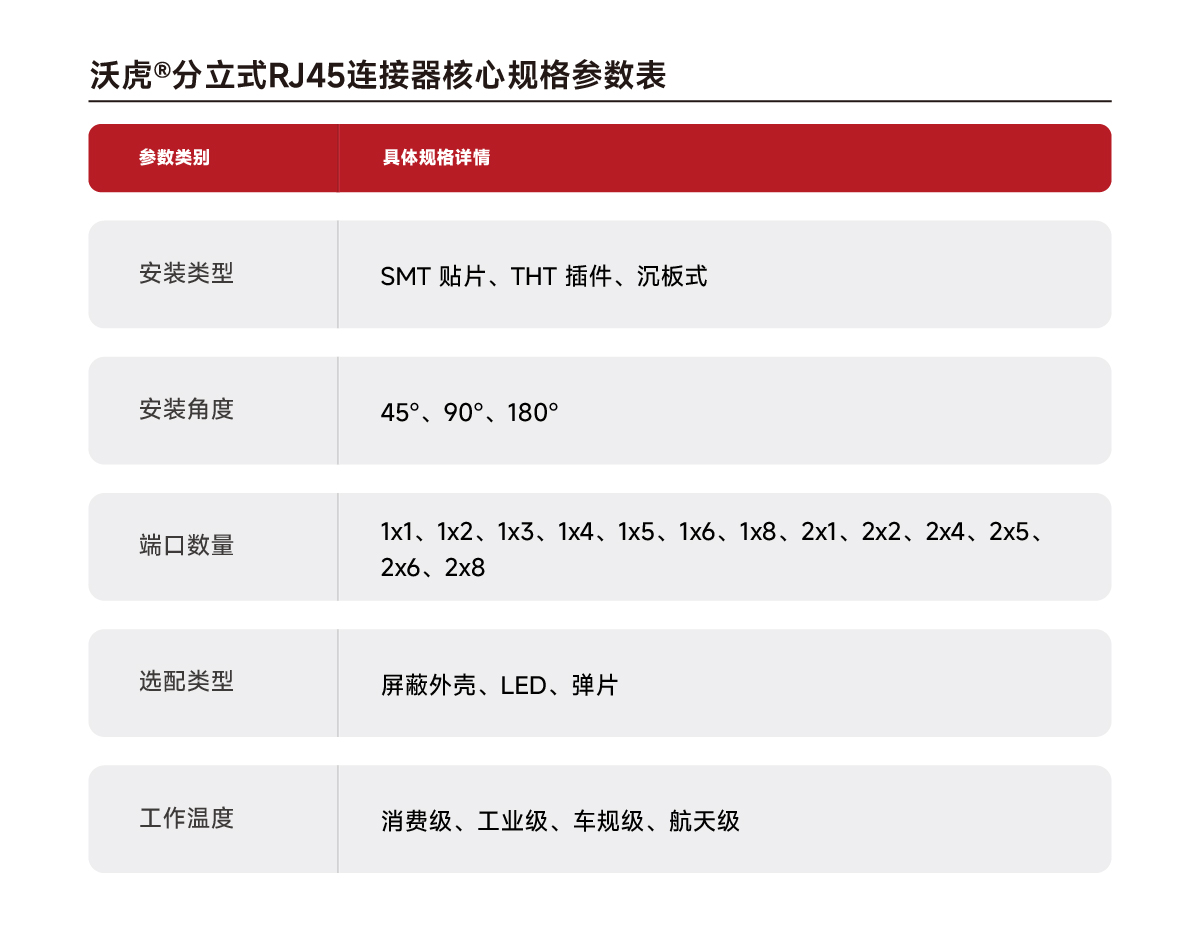

（一）RJ45连接器

RJ45连接器是实现以太网物理连接的关键部件，为以太网通信提供稳定的物理连接和信号传输，并且是以太网电气防护的第一道屏障。我们的RJ45连接器选型丰富多样，充分满足客户定制化的需求，确保客户根据应用场景灵活选择。

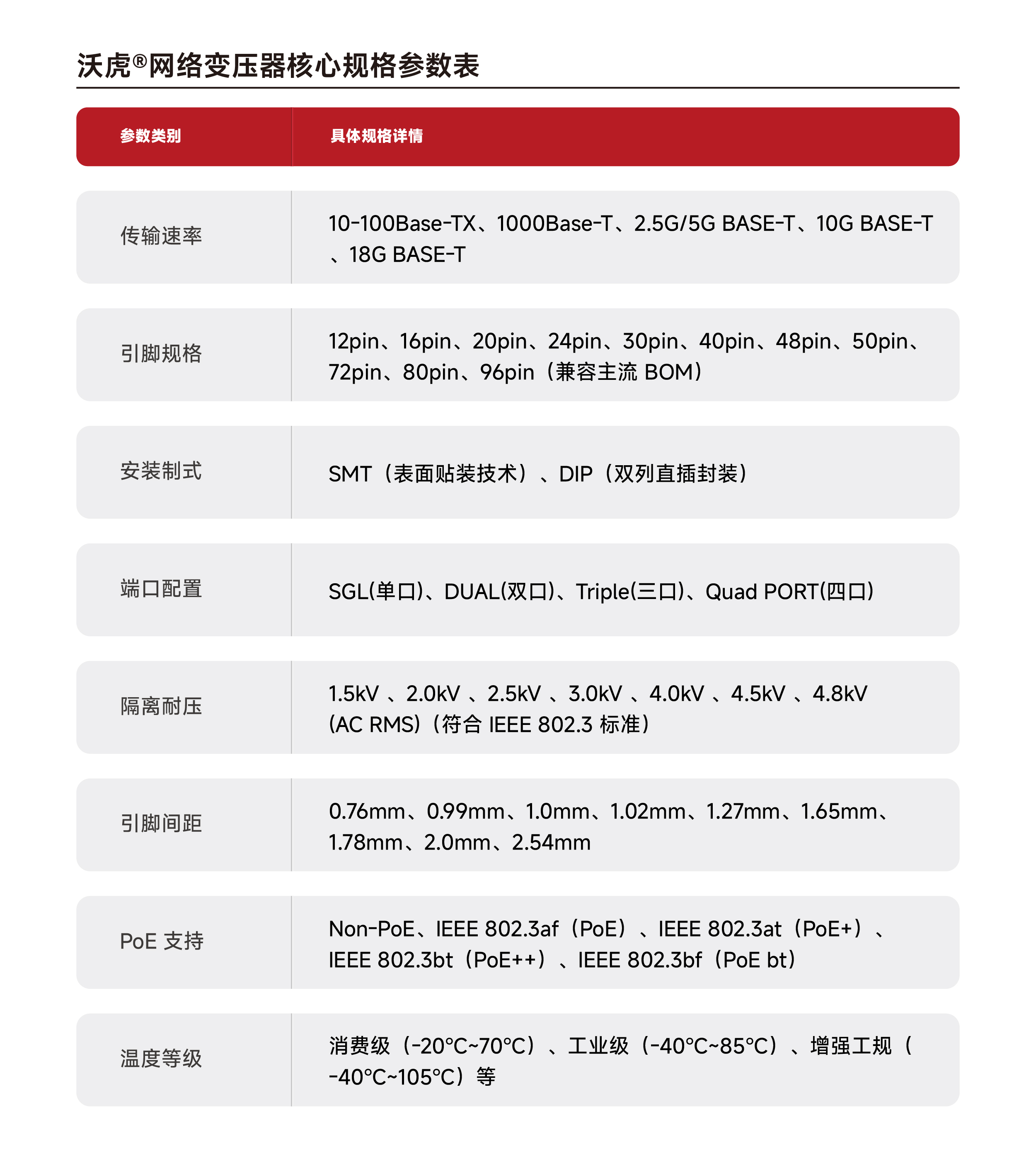

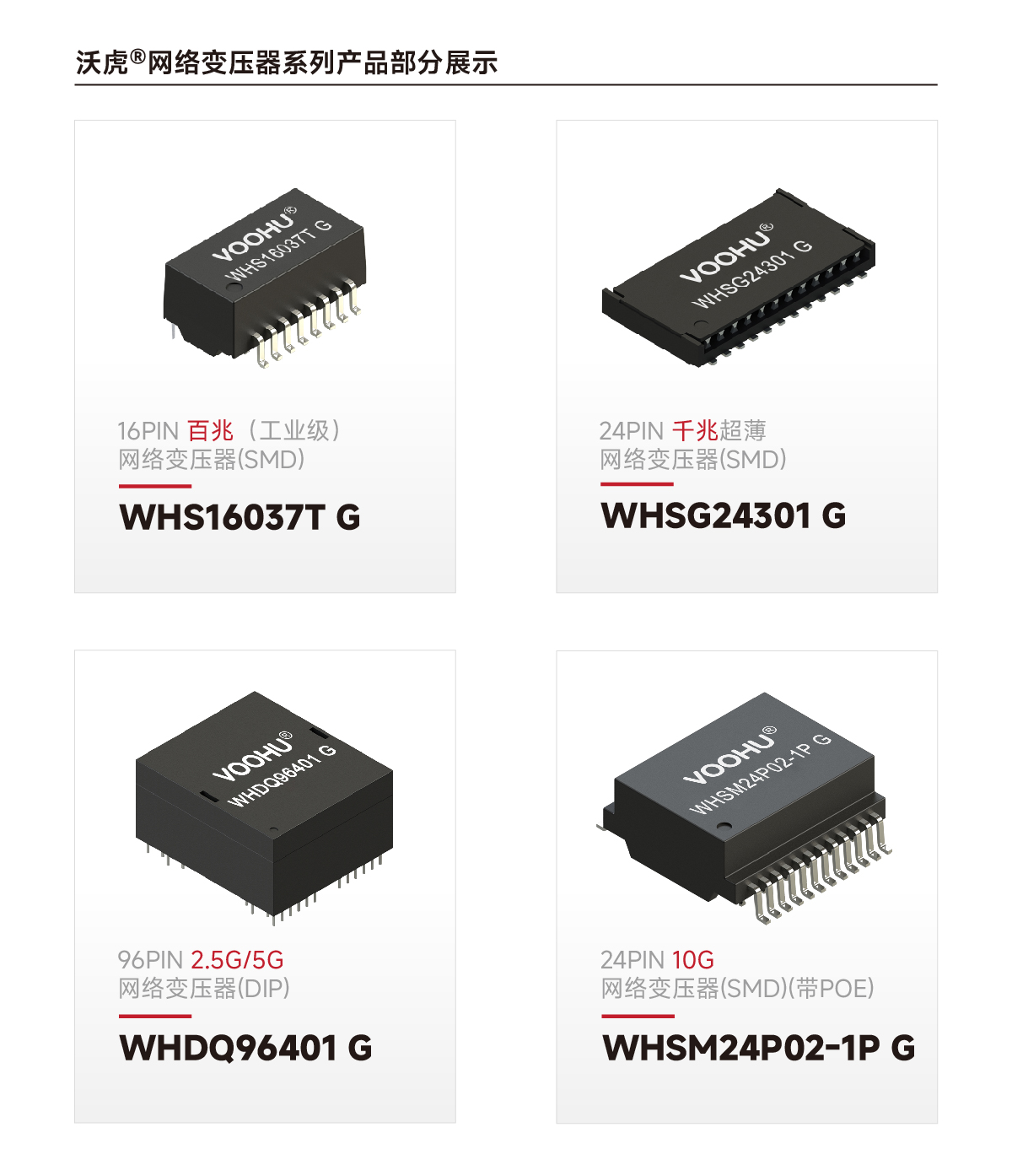

（二）网络变压器

网络变压器是实现以太网信号传输的核心磁性模块。其不仅包含传统变压器功能，还集成共模电感，用于实现信号的高压隔离、阻抗匹配和杂讯抑制等关键功能。沃虎的网络变压器采用先进的设计，确保信号传输的稳定性和可靠性，同样提供丰富多样的产品选型。

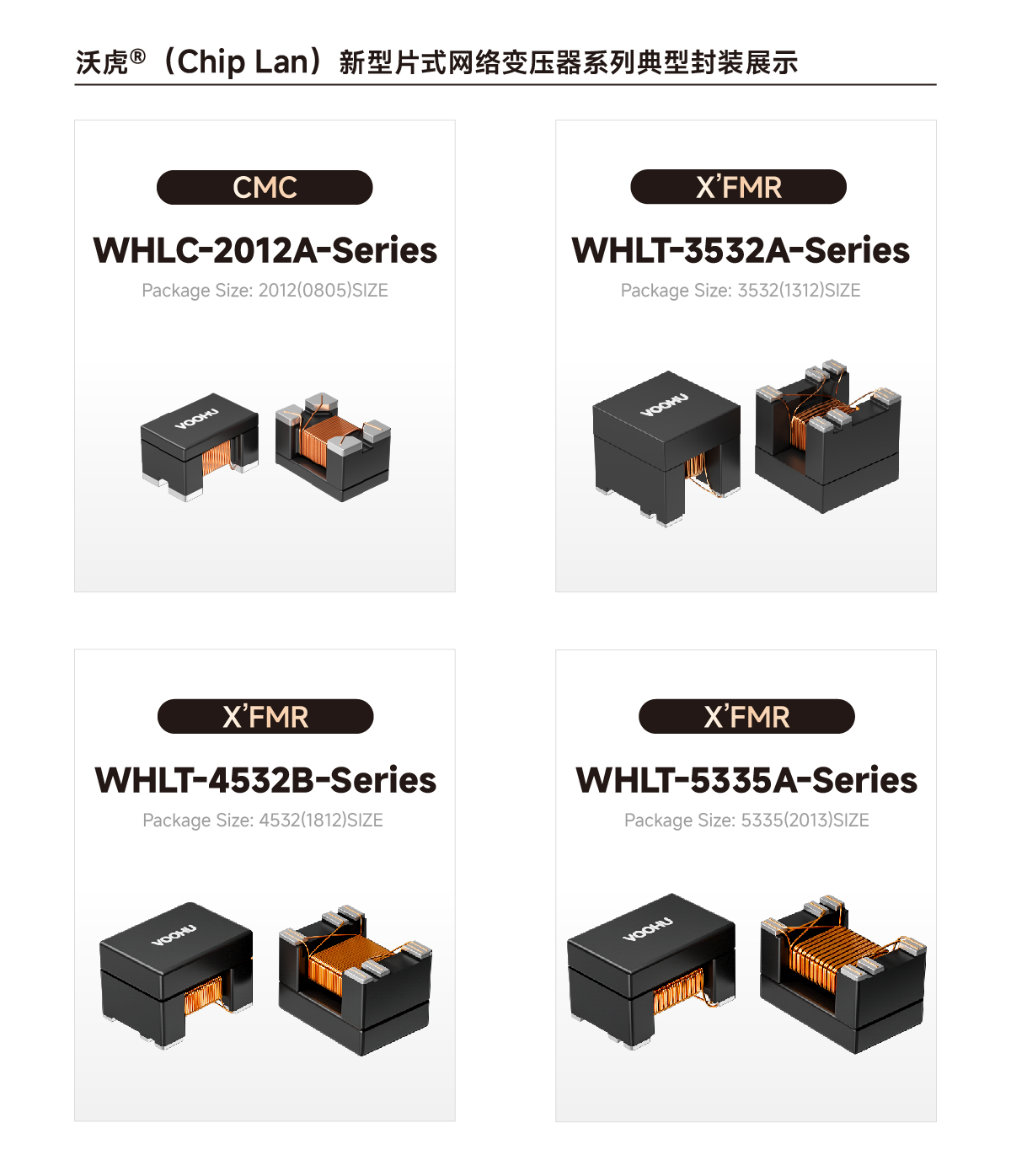

（三）新型分离式变压器（CHIP LAN）

为满足以太网轻量化、高集成化的需求，我们推出了新型片式变压器（CHIP LAN）。这种设计采用等效电路替代了传统的局域网变压器，由主变压器X’fmr+共模电感CMC构成。所有元件均可自动生产制作，SMD封装显著提升贴片效率。CHIP LAN的设计更加简洁高效，适合现代以太网应用小体积的要求。

核心优势:

• ·体积缩减>40% (优化PCB占用)
• ·支持多种制程，优化生产流程
• ·自动化生产流程，显著缩短交期
• 典型封装:
• ·X'fmr: 5335 / 4532 / 3532
• ·CMC: 2012

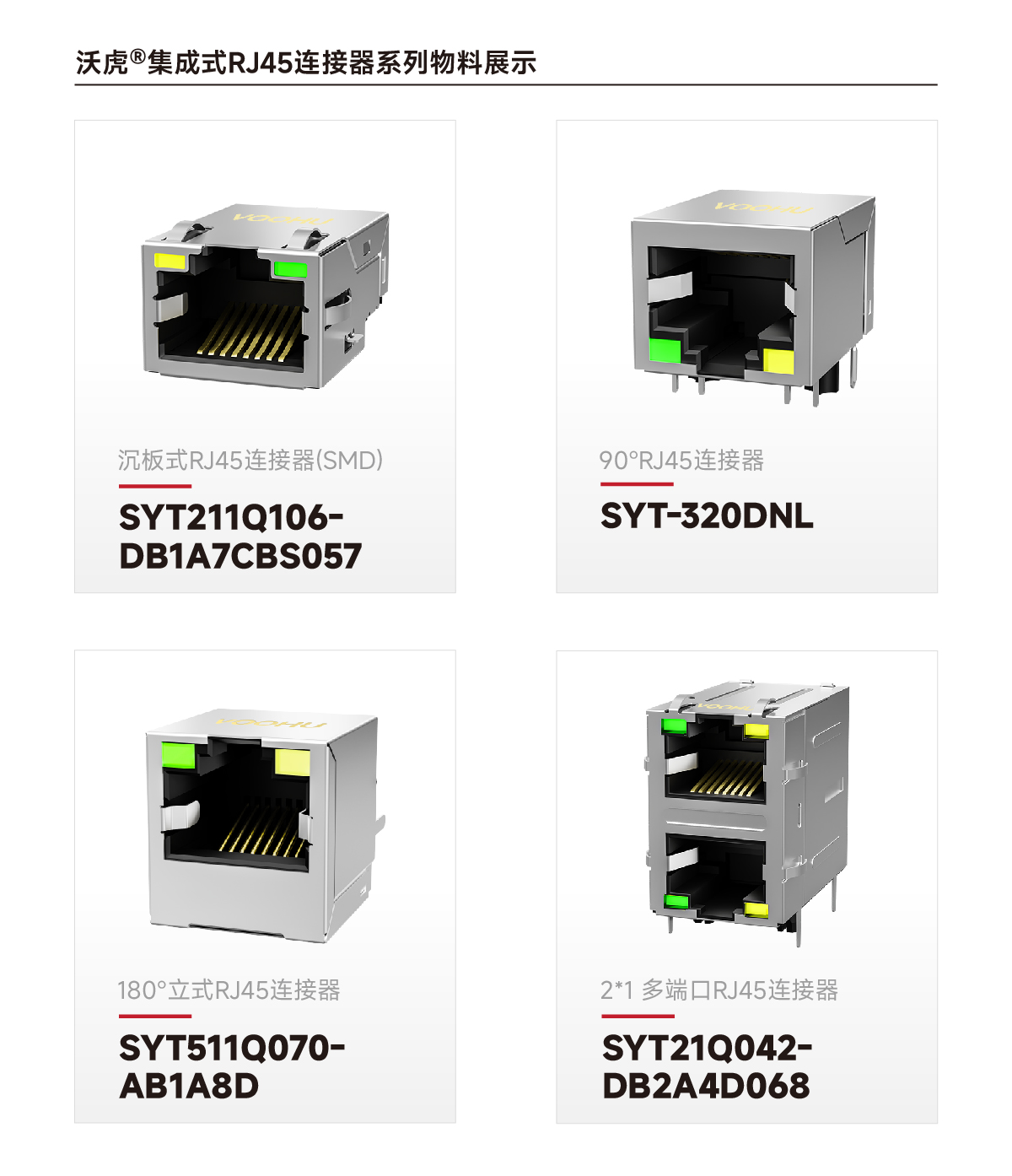

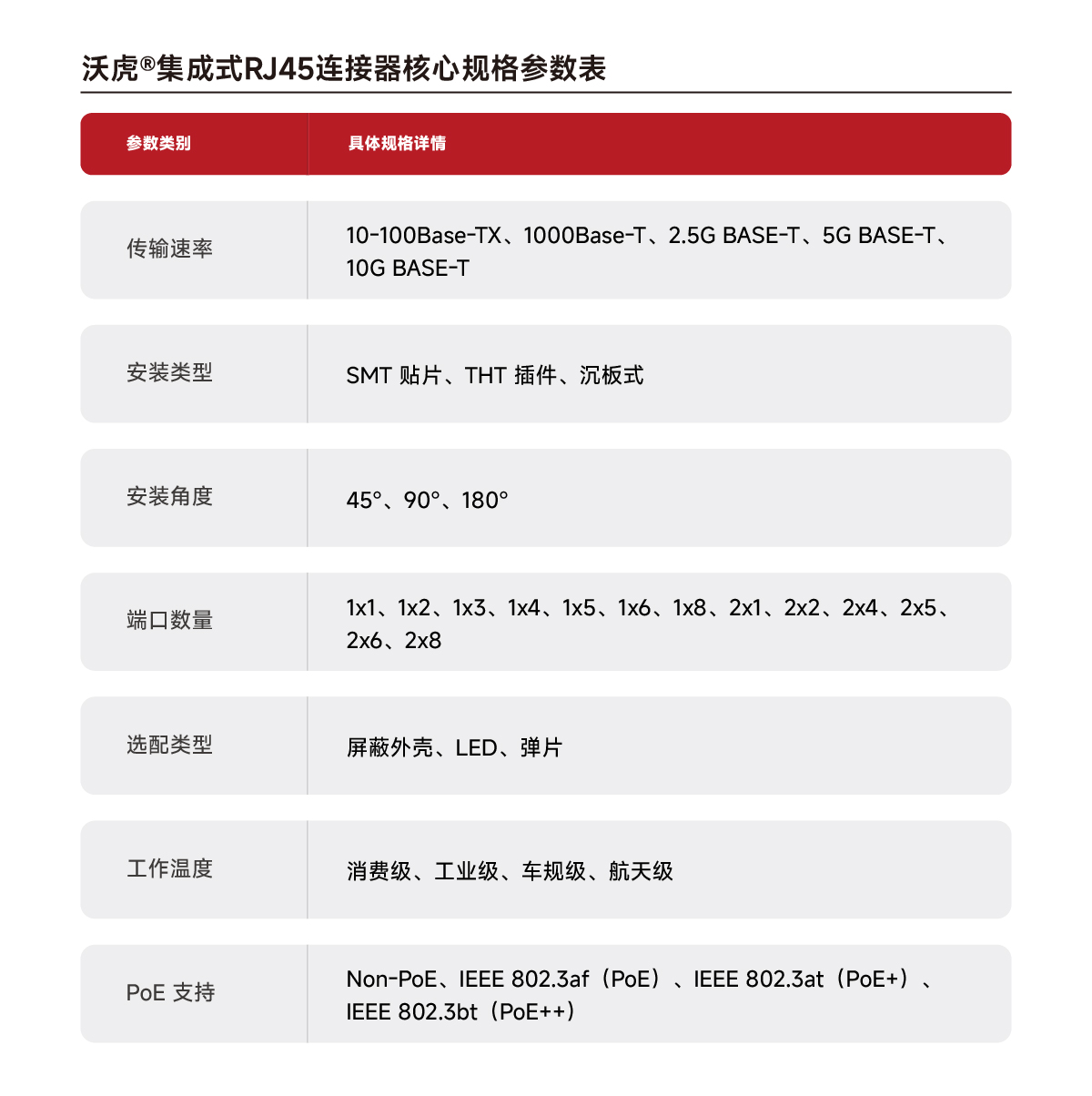

（四）集成式RJ45（ICM）

集成式RJ45（ICM）是将连接器和网络变压器集于一体的解决方案。这种设计简化了电路板设计，提高整体性能。一般还包含必要的Bob Smith电路，起到阻抗匹配、浪涌保护和共模抑制的功能。ICM的设计更加紧凑，特别适合空间受限的应用场景。

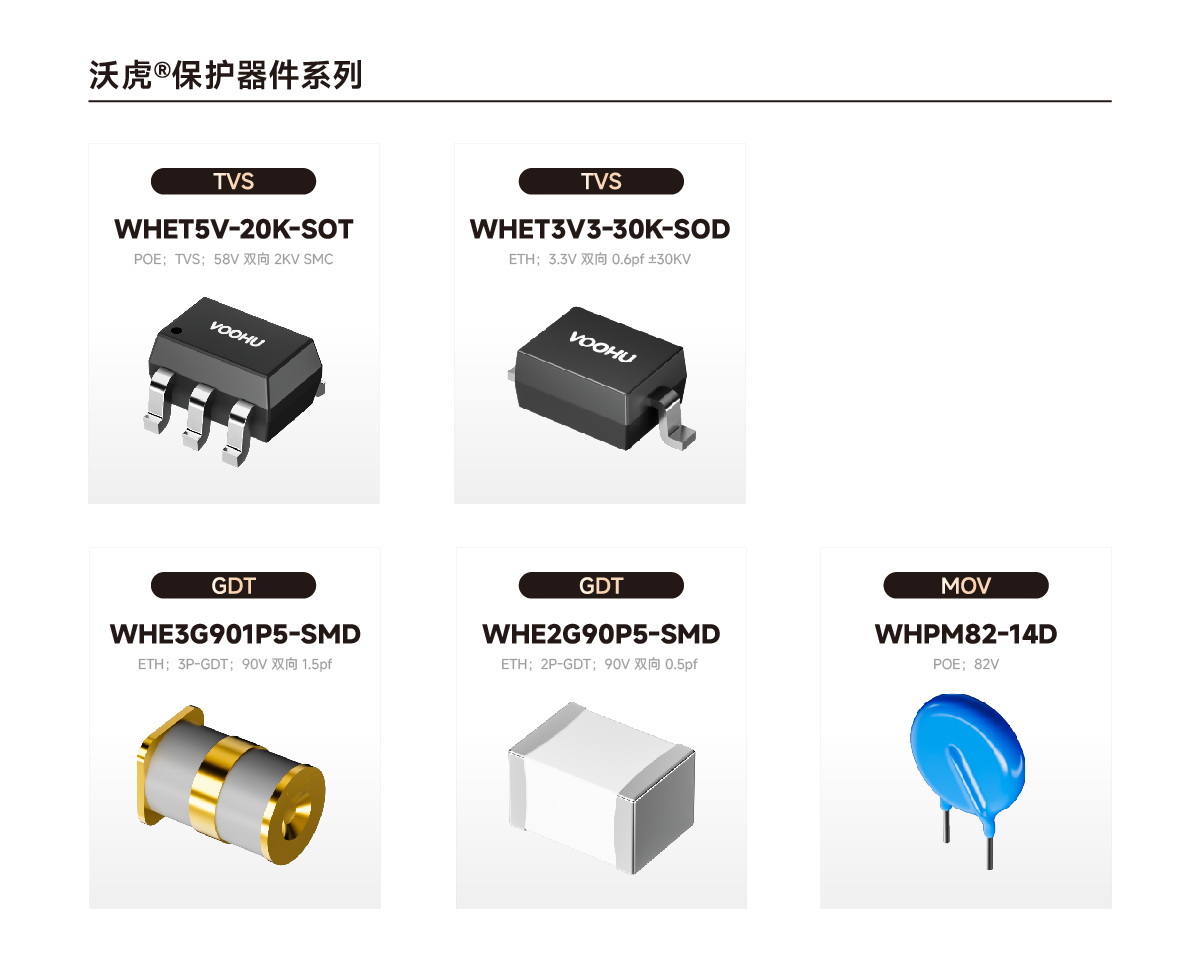

（五）ESD保护

以太网是一种独立的接口，其自身隔离电压仍不足以防止静电放电（ESD）的损害。因此，ESD保护是必不可少的。我们提供高品质TVS array，有效避免对精密部件的损坏。这些保护器件响应速度快且可靠性高，确保设备在各种环境下都能安全运行。

TVS阵列核心参数:

• • ·IEC 61000-4-2 Level 4 防护 (±30kV Air/±30kV Contact)
• ·ESD钳位电压 < 30V (8/20μs)
• ·超低寄生电容 (< 1.5pF typ.)
• ·防护等级范围： ±8kV 至 ±30kV

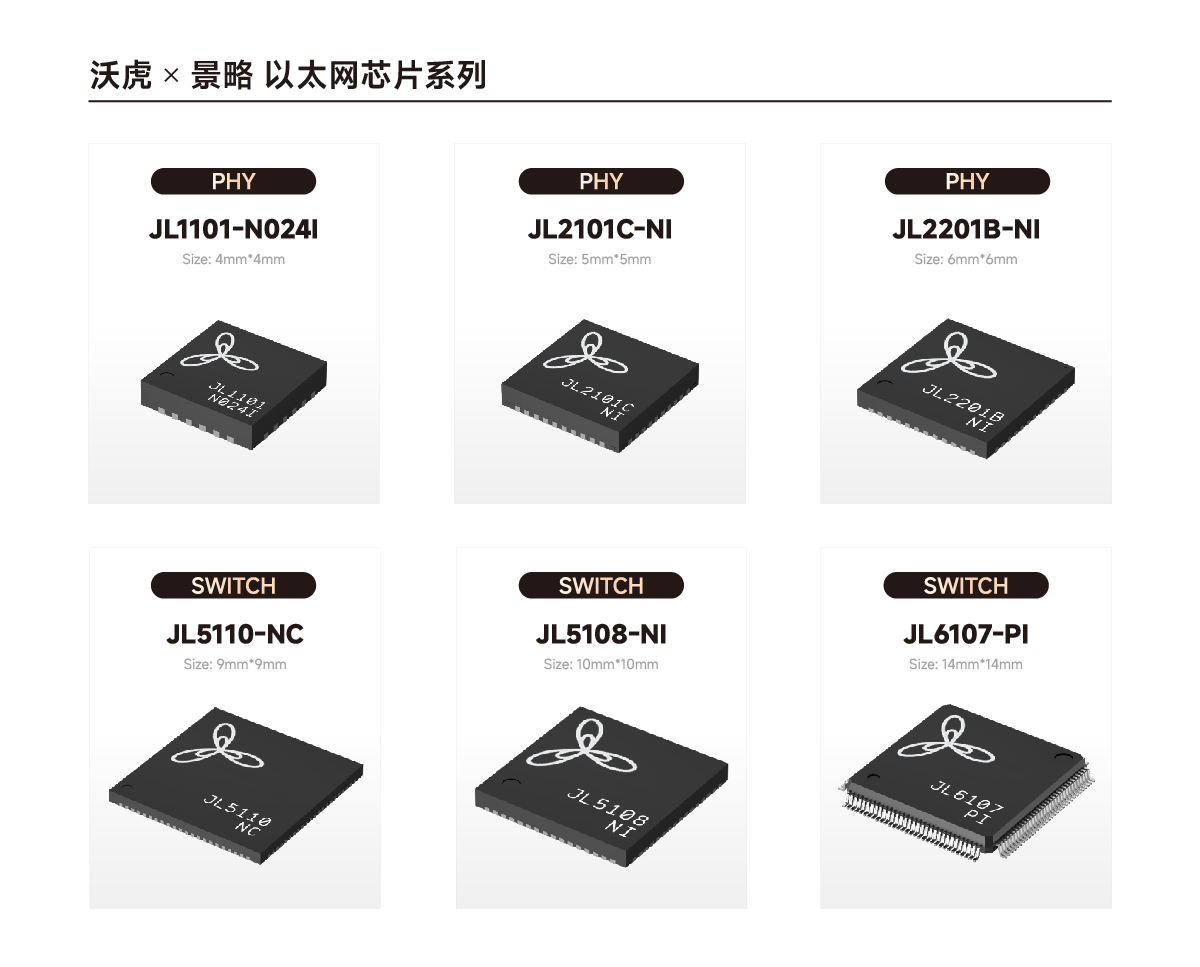

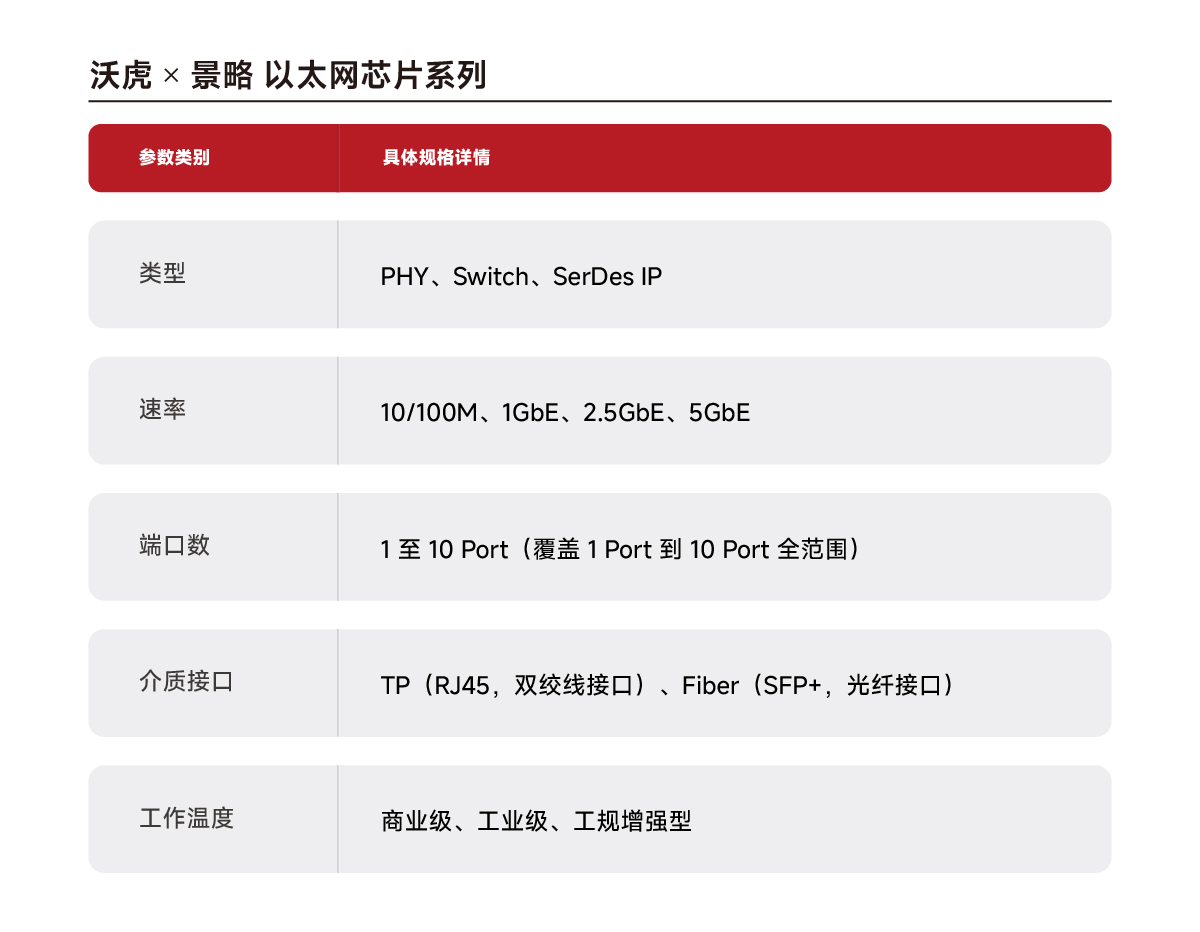

（六）以太网PHY芯片

以太网网口PHY是设备网络端口的核心处理芯片。它承担着数模转换、协议执行、链路管理等关键使命。我们的PHY芯片采用了先进的工艺技术，确保高性能和低功耗。无论是千兆以太网还是百兆以太网，我们都能提供相应的PHY芯片，满足不同客户的需求。


二、沃虎价值承诺--选沃虎·真靠谱

沃虎系统化解决方法，不止是物料搭配，我们为客户带来三大价值赋能：

• 1. 定制化服务：根据客户的具体需求，我们可以提供定制化的硬件设计和制造服务。无论是特殊的应用场景还是个性化的功能需求，我们都能满足。
• 2. 一站式采购：客户可以从我们这里采购到所有需要的硬件产品，包括RJ45连接器、网络变压器、ESD保护器件和以太网网口PHY等。一站式采购不仅方便快捷，还能降低成本。
• 3. 技术支持：我们提供全面的技术支持，从硬件选型到电路设计，从测试验证到生产制造，我们都能提供专业的技术支持。我们的技术支持团队由经验丰富的工程师组成，可以快速响应客户的需求，解决客户的问题。

• 从 2018 年成立到 2025 年布局海外，沃虎电子靠 “品质过硬、价格实在、服务贴心、交期靠谱”，成了 1000 + 企业的可靠合作伙伴。



  如果你也在找一家 “省心、省钱、省事” 的通信电子元器件供应商，不妨试试沃虎，毕竟，100+家上市公司的选择，总不会错。



  选沃虎・真靠谱，不止是口号，更是 8 年 1000 + 客户用信任写下的答案。
