RJ45集成网络变压器优劣势

RJ45带网络变压器与不带网络变压器的布线与设计对比

RJ45连接器是以太网通信的核心接口，根据是否集成网络变压器（Magnetics），其设计可分为**集成式（带网络变压器）和分立式（不带网络变压器）**两种方案。这两种方案在电路设计、布线复杂度、成本和性能上差异显著。以下从布线与设计的角度详述其优劣势。

──────────────────────────────────────────────────

一、集成式RJ45（带网络变压器）

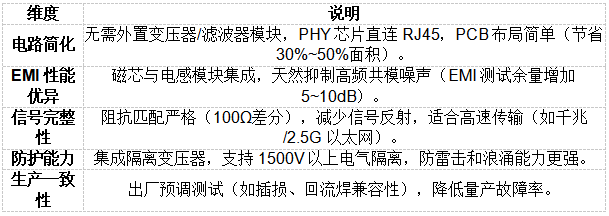

1. 优势

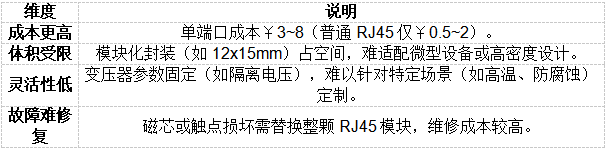

2. 劣势

典型应用：工控设备（如PLC）、千兆交换机、工业级PoE供电设备。

──────────────────────────────────────────────────

二、分立式RJ45（不带网络变压器）

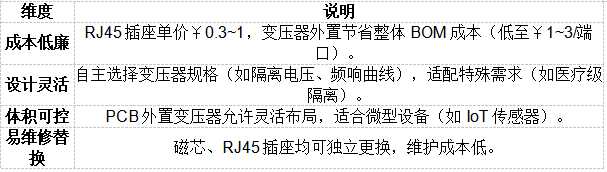

1. 优势

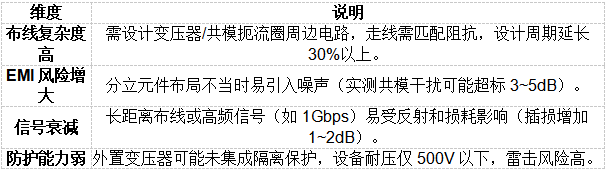

2. 劣势

典型应用：消费级路由器、家庭安防设备、低速率（10/100Mbps）工控终端。

──────────────────────────────────────────────────

三、布线与设计对比

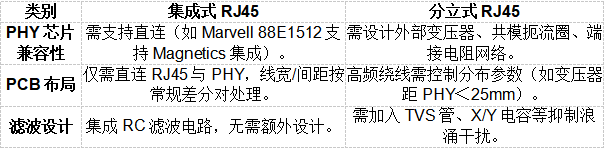

1. 电路设计复杂度

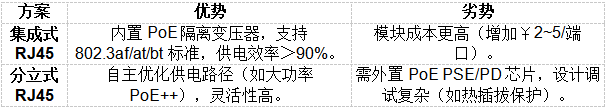

2. PoE供电适配

3. 高频性能（以1Gbps为例）

──────────────────────────────────────────────────

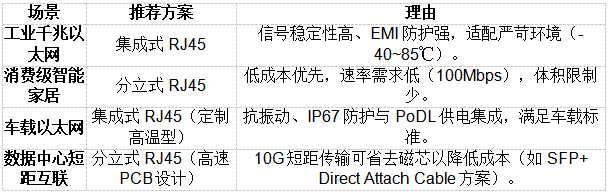

四、应用场景推荐

──────────────────────────────────────────────────

五、总结

集成式RJ45（带网络变压器）优势在于 简化设计、提升可靠性，但成本与体积较高；分立式RJ45（不带网络变压器）则在成本控制和灵活性上占优，但需投入更多设计资源。

核心决策因素

• 成本优先级：批量生产首选分立式，高端场景选集成式。

• 速率与距离：千兆/长距离必选集成式，百兆/短距离可考虑分立式。

• 环境要求：工业级EMC/防护需集成式，消费电子可选分立式。

未来趋势：随着10G PHY成本下降，集成式RJ45有望在更多领域替代分立方案，推动以太网接口向模块化、高集成度方向发展。
