SFP Cage及其配件的二三事

一、SFP CAGE家族

• •

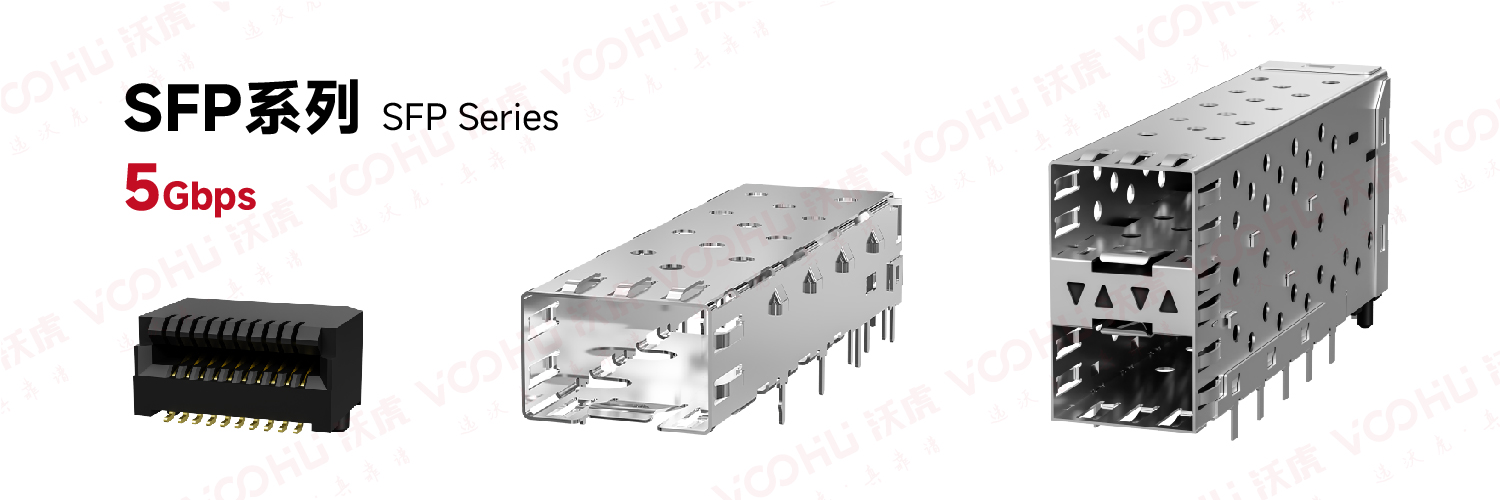

  • ① SFP系列
  • ·支持高达 5Gbps 的数据速率
  • ·20 位 PT（可插拔收发器）连接器
  • ·提供单端口、多端口和堆叠式笼体
  • ·堆叠端口提供标准和低高度选项
  • ·EMI 弹片或导光柱选项
•
  •

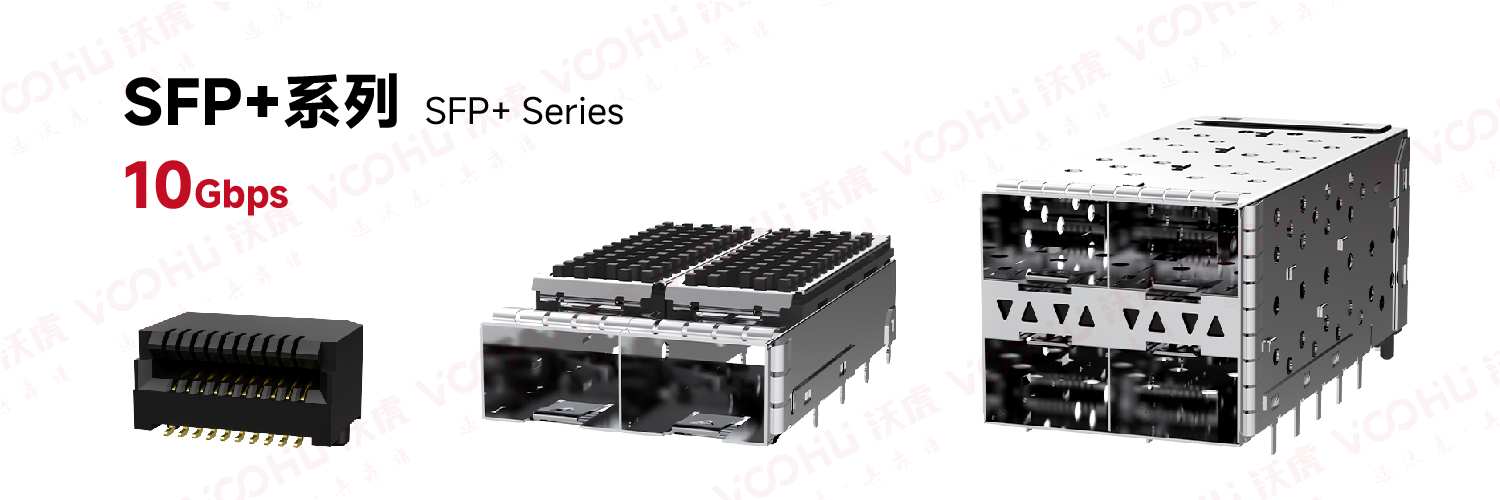

  • ② SFP+系列
  • • 支持高达 10 Gbps 的数据速率
    • 20 位 PT 连接器
    • EMI 弹片或垫片、导光柱和散热器选项
    • 连接器和电缆组件向后兼容 SFP
•
  •
•

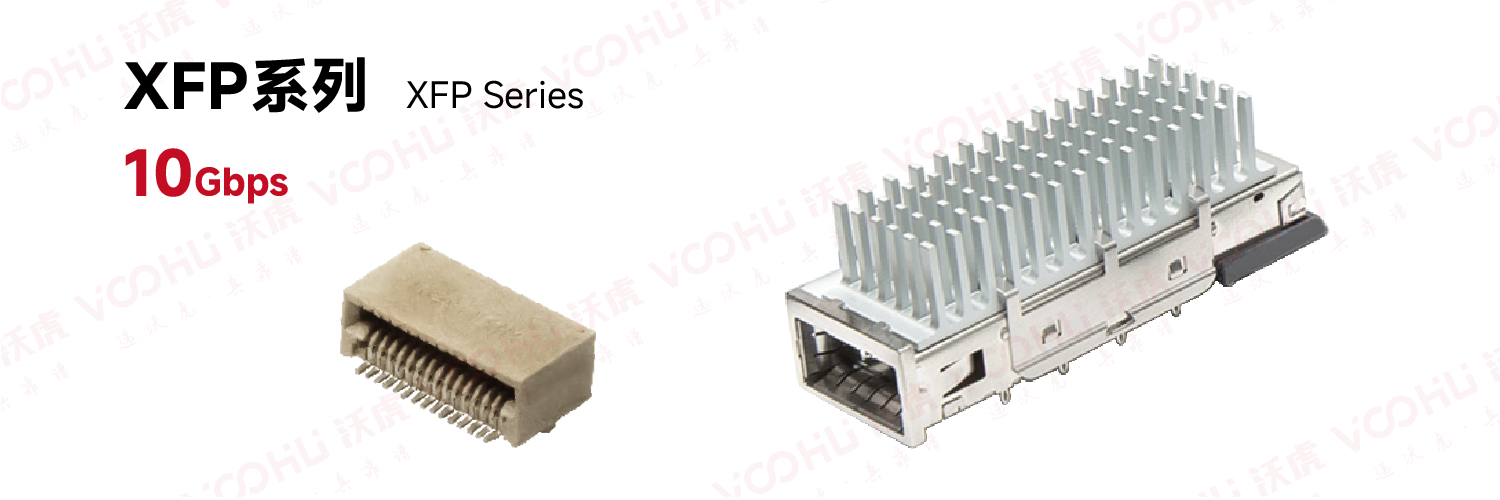

  • ③ XFP系列
  • • 支持高达10G bps的SONET/SDH
  • • 30位SMT 连接器
  • • EMI 弹片或垫片、散热器选项
  • • 专为长距离传输，支持最高100KM距离传输
•
  •

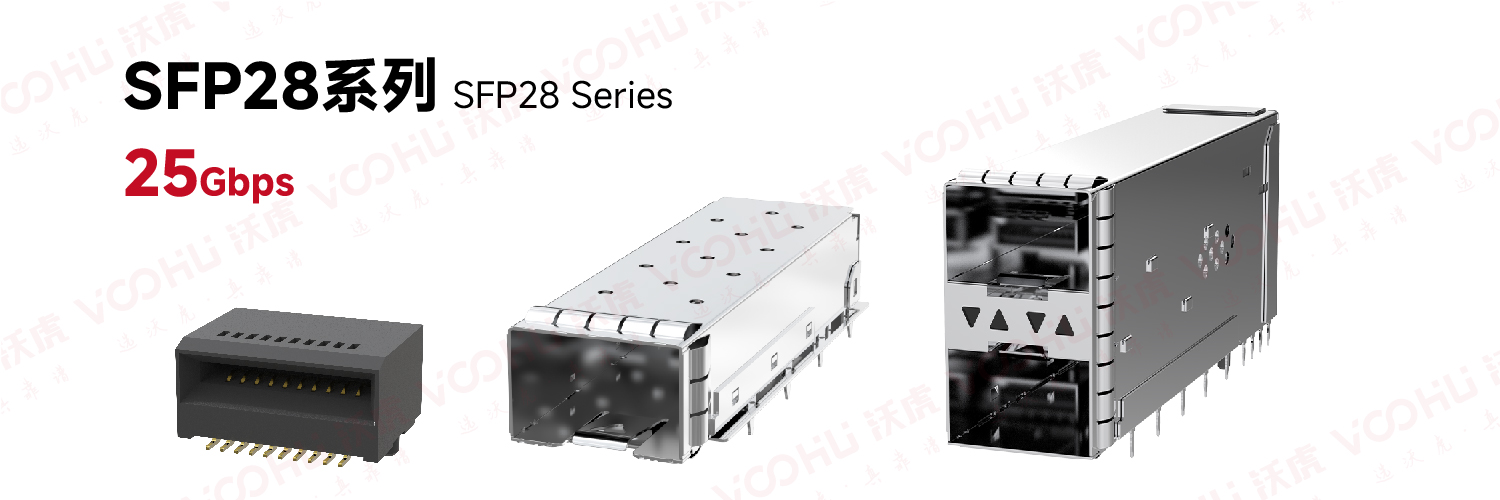

  • ④SFP28系列
  • • 支持高达 25Gbps NRZ 和 50Gbps PAM4 的数据速率
  • • 20 位 PT 连接器
  • • EMI 弹片或垫片、导光柱和散热器选项
  • • 连接器和 1xN 壳体向下兼容 SFP+
•

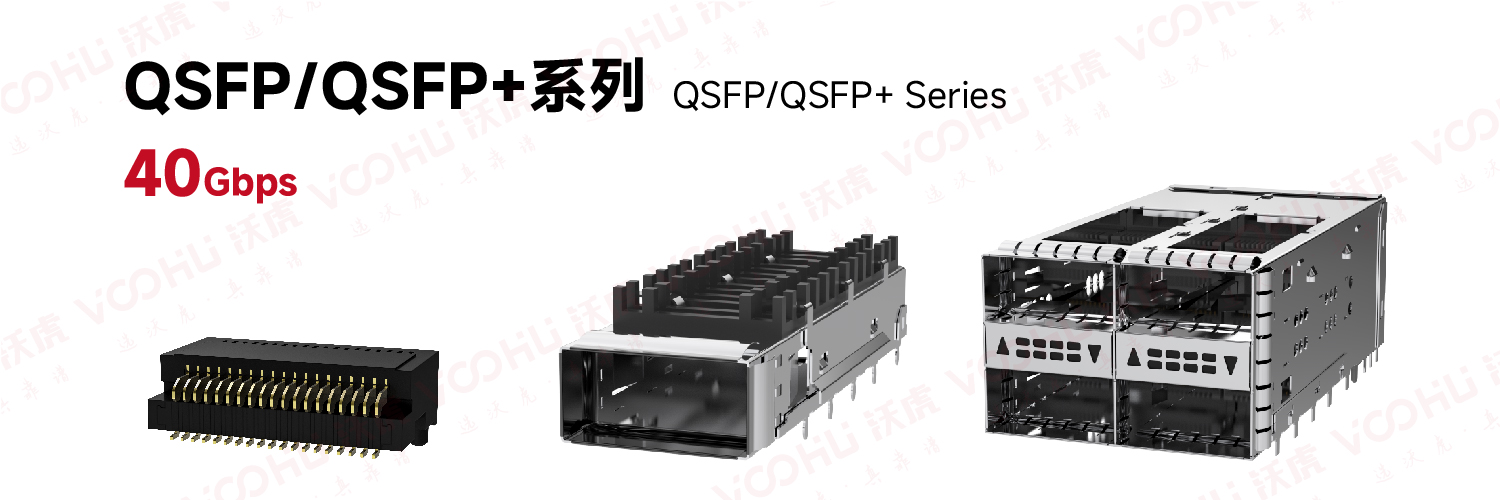

• ⑤QSFP/QSFP+系列
• • 支持高达 40 Gbps 的数据速率，每通道 10 Gbps
• • 四通道封装，密度是传统 SFP 端口的 3 倍
• • 38 位 SMT 连接器
• • 提供贯穿式和后挡板式笼式两种选择

•

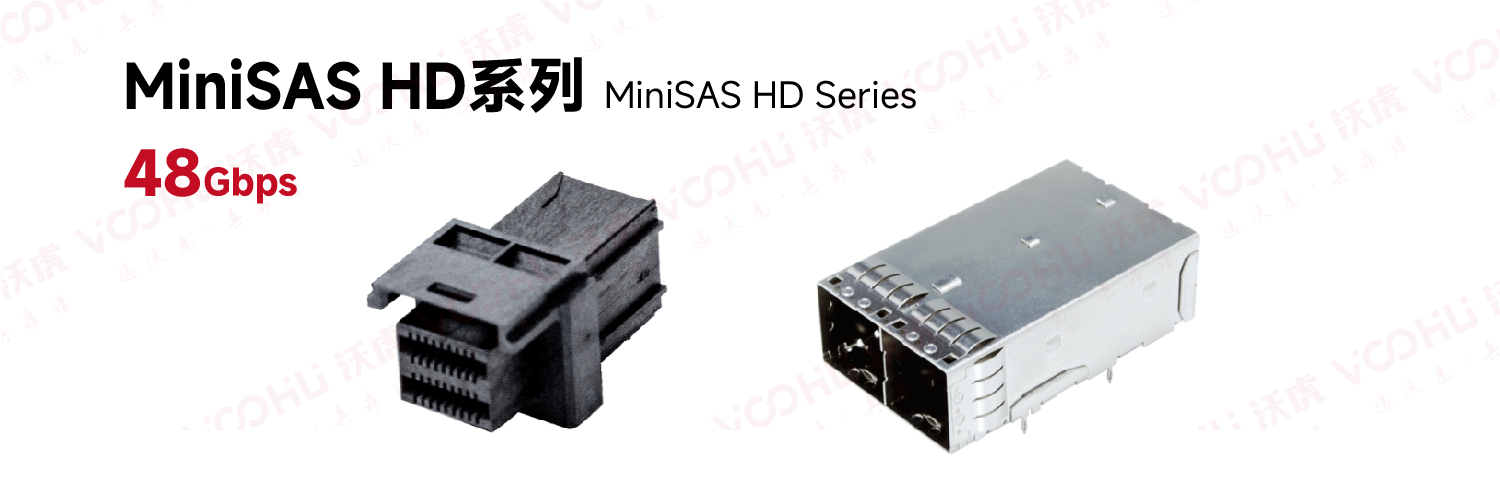

• ⑥MiniSAS HD系列
• • 符合 SFF-8644 和 SAS 2.1 / 3.0 标准
  • 改进的线缆锁扣设计
  • 可扩展的 4x 和 8x 线缆插头配置
  • 26、28 和 30AWG 散装线缆

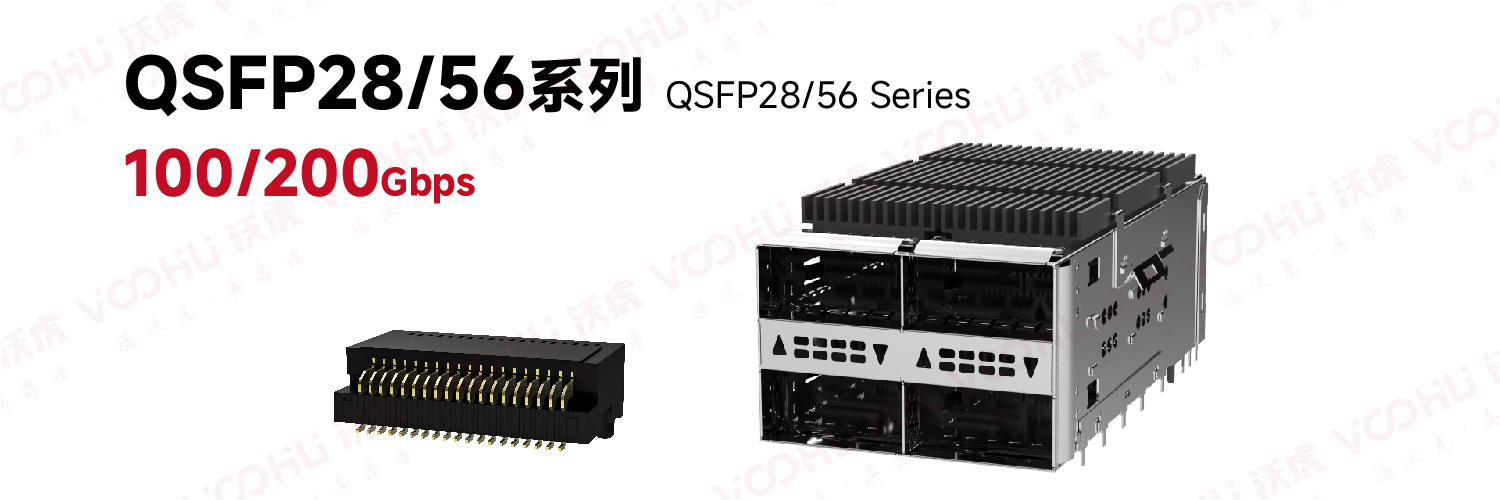

• ⑦QSFP28/56系列

• • 支持超过 100 Gbps 的数据速率，每通道 28 Gbps
  • 全新连接器设计，提供卓越的信号完整性
  • 压接引脚布局支持 Belly-to-Belly 应用
  • 与 QSFP+ 封装共享相同的配接接口
  • 提供 1xN、2xN、笼式结构

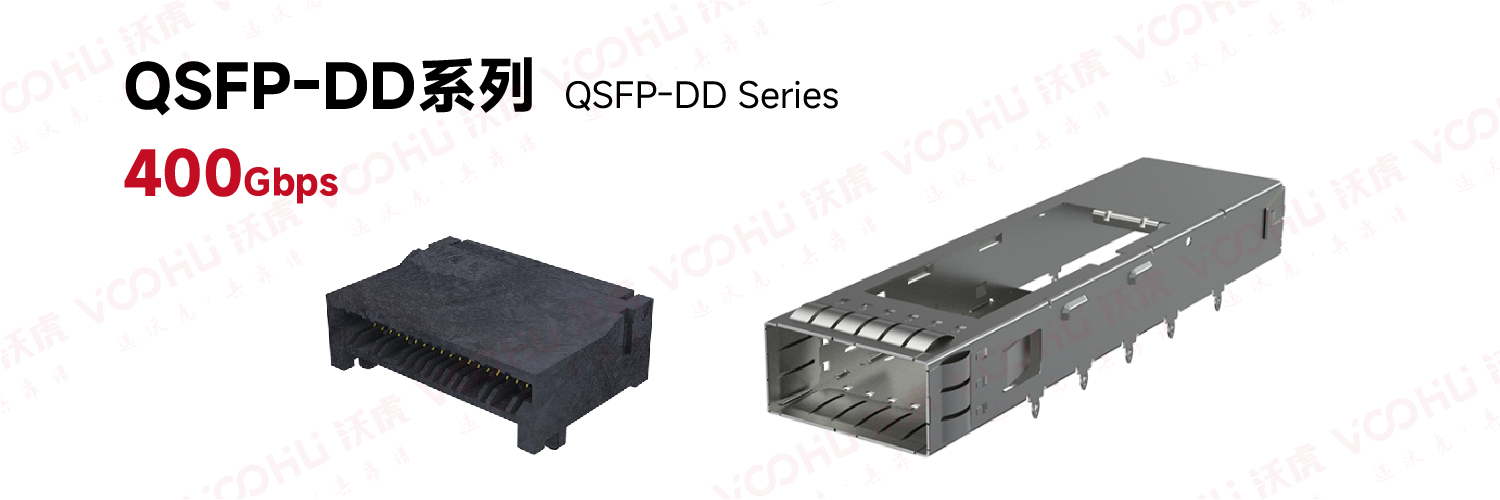

• ⑧QSFP-DD系列
• • 面板密度与当前 1xN QSFP28 相同
• • 提供 1x1、1x2、1x3、1x4、1x5 和 1x6 笼式结构
• • 笼式结构兼容 Belly-to-Belly 结构
• • 连接器采用传统的 4 排 SMT 结构
• • 56G QSFP-DD 笼式结构与 QSFP-DD 112G 连接器直接兼容
• • 提供多种散热器和光导管选项
• • 可根据标准 PCIe、SAN 和 NET 散热器高度定制，或根据客户需求定制
• • 提供 1、2 和 4 个光导管配置

•
• ⑨OSFP系列
• • 支持最高达 800 Gbps 的数据速率
• • 卓越的散热和信号完整性
• • 高端口密度

• ---

• 二、SFP 导光柱的作用及位置

导光柱的核心作用是将焊接在设备PCB板上的LED指示灯发出的光，通过物理传导路径引导至设备面板或接口外部，形成可见的状态指示（如链路连接状态、数据传输活动等）

光传输机制：基于全内反射（TIR）原理，光线在导光柱内部经多次反射后低损耗传输至出口端。导光柱入口需与LED发光面精准匹配以最大化光耦合效率（理想效率可达92%以上），出口端则通过散射处理实现宽视角均匀发光。

为解决PCB焊接LED高度不一致导致的挤压损坏问题，导光柱采用弧度部结构，使其与LED灯珠形成弹性接触而非刚性碰撞，避免LED因机械应力失效。

配合基座上的限位凸柱，进一步约束导光柱位移范围，确保弹性接触的稳定性。

导光柱通过定位柱与卡槽结构（如基座上的卡槽与导光柱的定位柱）实现快速插接固定，简化组装流程。部分设计还引入导光座（位于横隔片之间）增强末端定位。

分体式设计：导光柱盖组件（如VOOHU WHSFP系列）与SFP Cage主体分离包装，允许先完成笼子压接至PCB，再安装导光柱盖，避免组装干涉并支持后期维护。

导光柱可设计为圆柱形、方形、锥形或自定义形状（如箭头、星形），满足不同设备的指示标识需求。
拐角需采用圆角设计（半径≥0.5mm）以避免光线在锐角处逸散。

支持背面/侧面安装，适应PCB布局灵活性，避开信号线路。

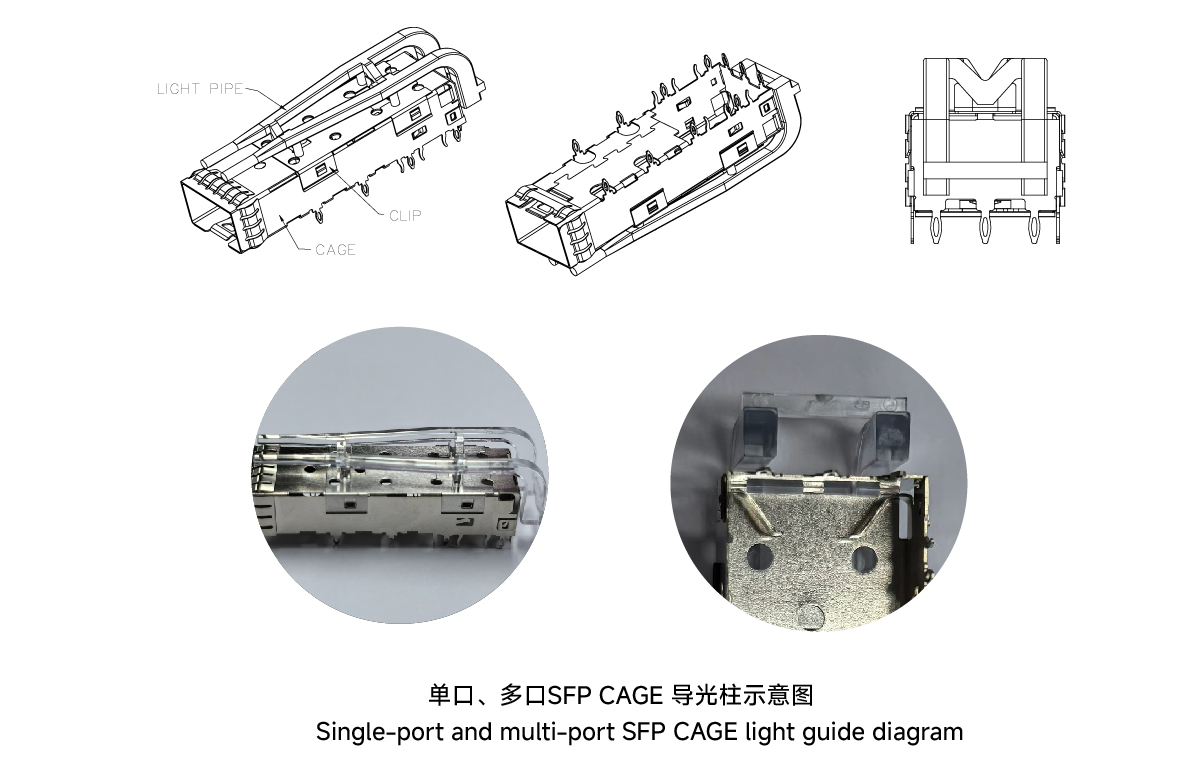

1.单口、多口导光柱安装及位置

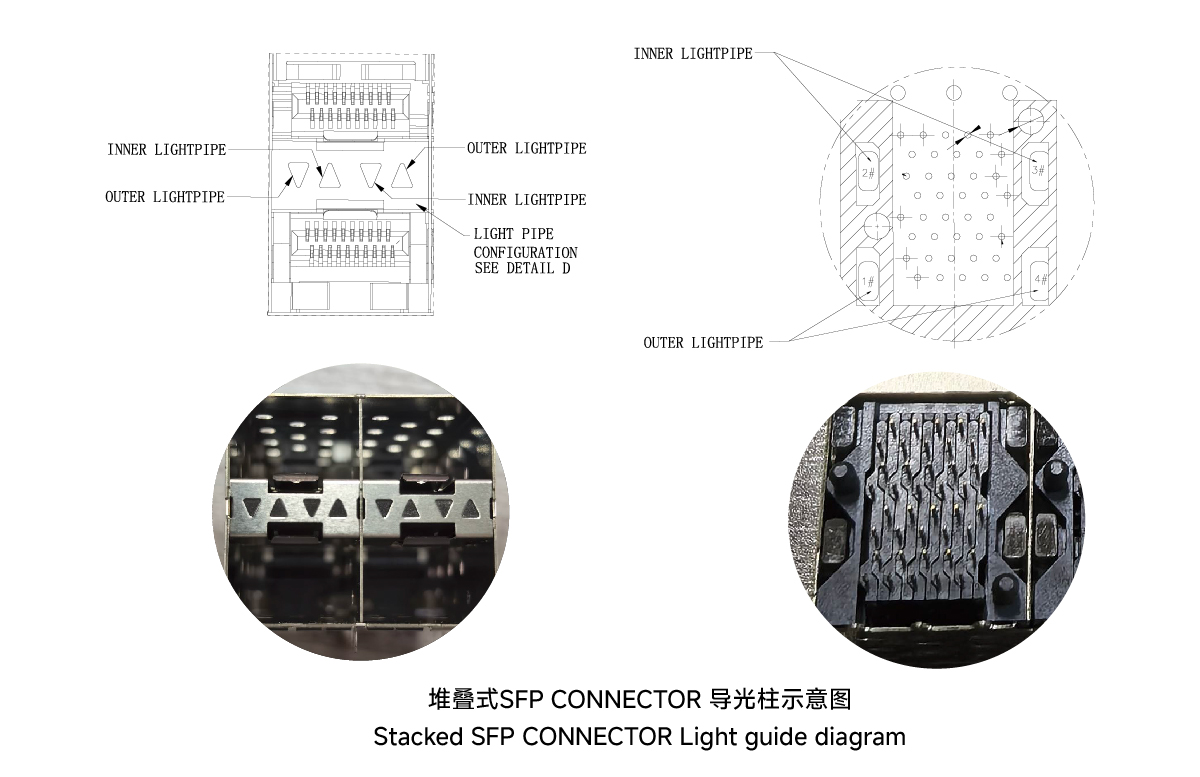

2.堆叠式笼子导光柱位置

• 三 、选配产品规格陈述

1. 1xN机械选配

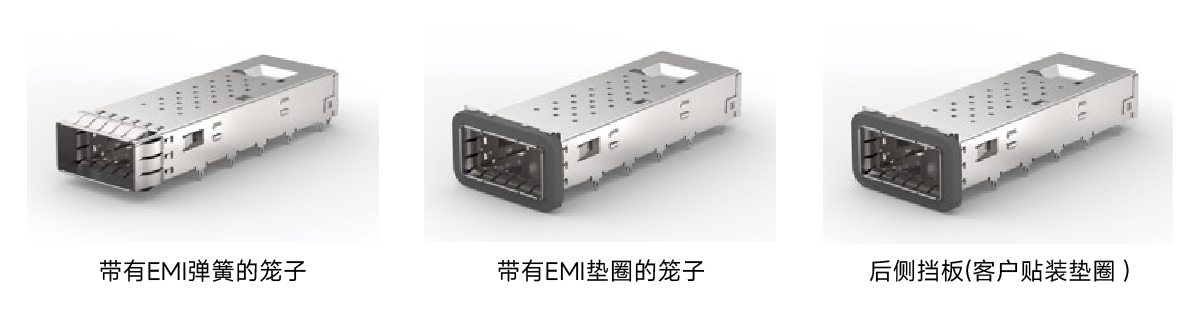

挡板安装配件
• 后侧挡板 笼子使用由客户在笼子或挡板金属板上贴装的垫圈
• EMI弹片型和垫圈型产品采用相同的PCB封装和挡板切口
• VOOHU提供低插入力EMI弹片，可帮助组装高密度产品

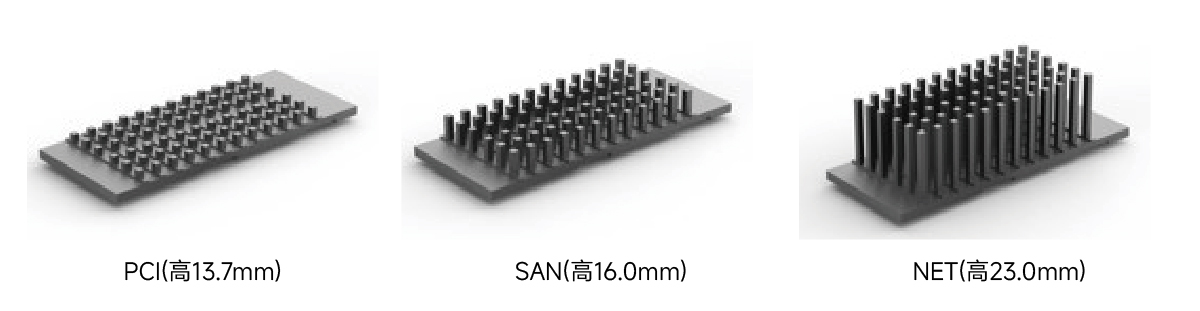

散热器配件
• VOOHU提供SAN、LAN和Networking高度散热器
• 可按照客户需求提供定制散热器
• 高度是指从PCB表面开始测量的组件最大高度




导光柱配件
• VOOHU为每个端口提供0、1、2或4个导光柱供客户选择 （2xN系列导光柱为0、2、4配置）
• 标准导光柱设计为最大可支持高度为1.00mm LED
• 导光柱运输中中配置托盘，防止光学串扰

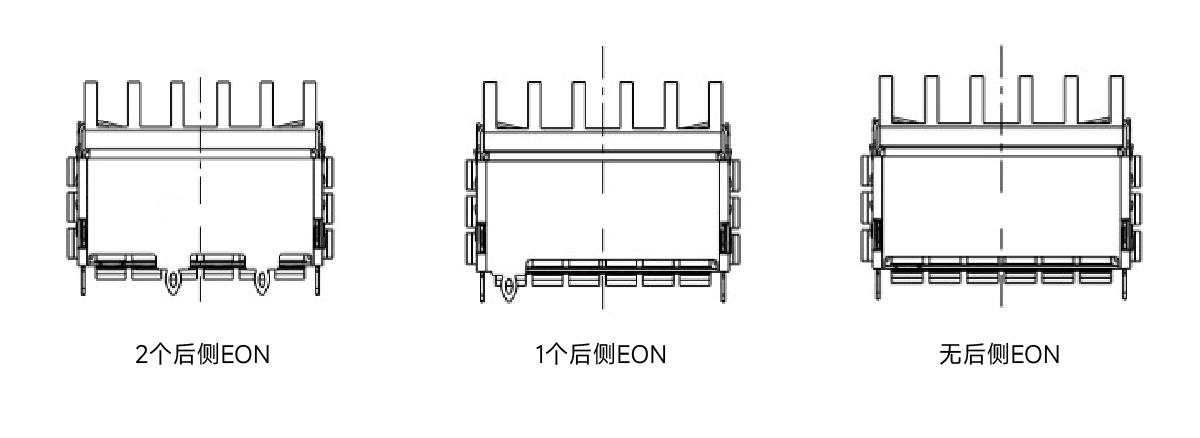

EON配件
• 后侧针脚用于提高EMI接地和笼连接到PCB的牢固性
• 后侧EON的选型可以根据客户设计自由选择


2. 2*N机械选配

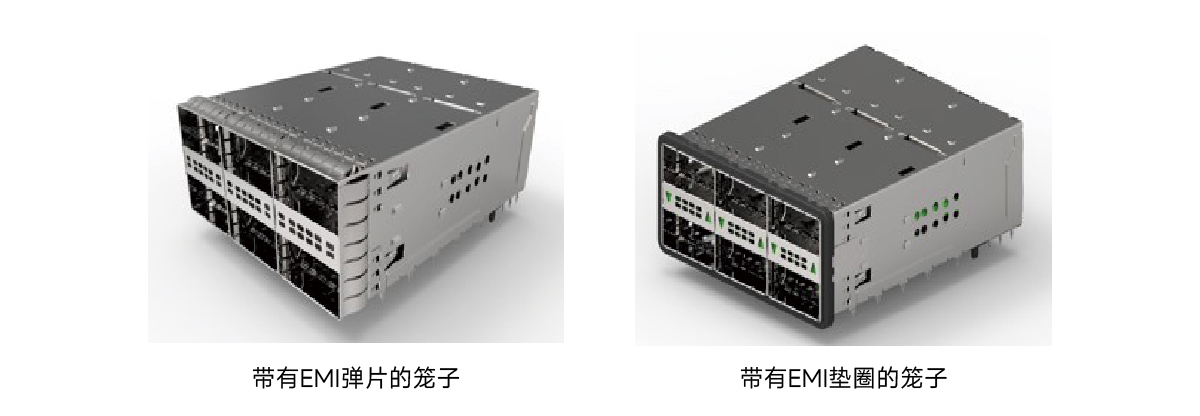

挡板安装
• 提供安有EMI弹片或EMI垫圈的笼子组件
• 可按照客户需求提供定制垫圈选件

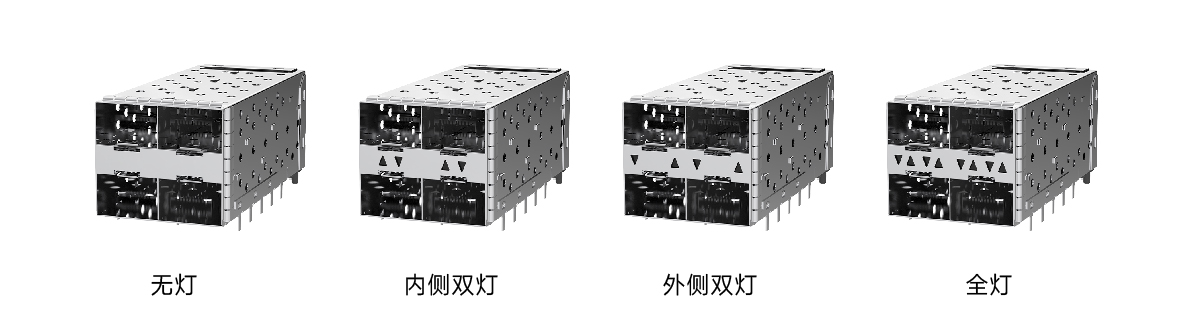

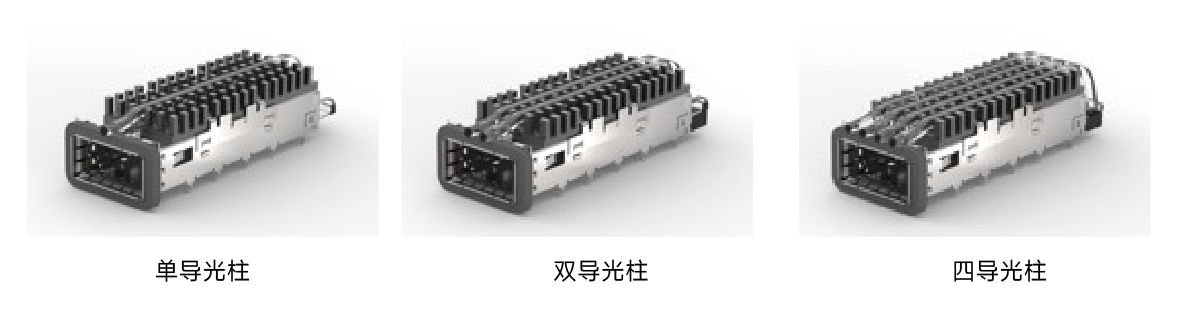

导光柱配件
• VOOHU为每个端口提供零、单和双导光柱选件
• 要增加导光柱数目，客户可在其PCB下方增加导光柱，指示低端端口活跃程度
• 热封装设计提供4个在笼上方组装的导光柱
• 导光柱设计为最大可支持高度为0.80mm的LED

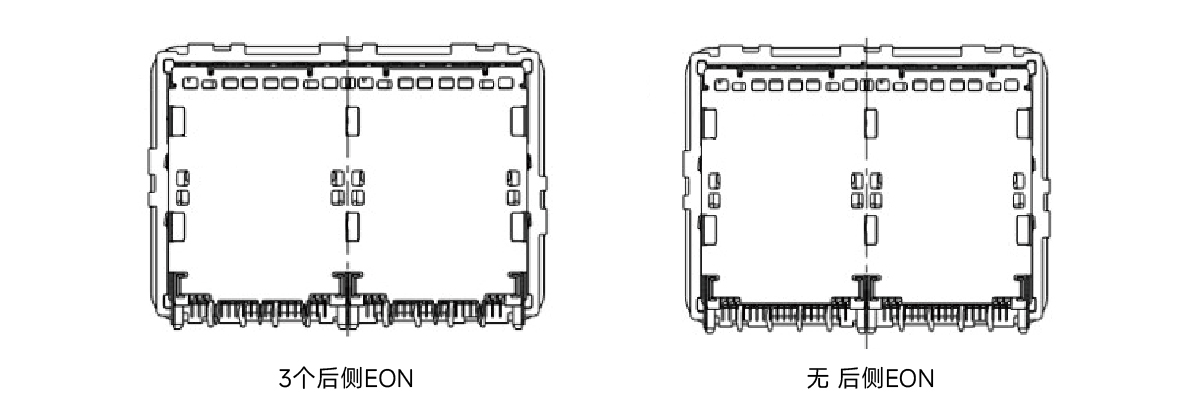

后侧EON
• 后侧针脚用于提高EMI接地和笼连接到PCB的牢固性
• VOOHU为每个端口列提供零个或三个后侧针脚
• 后侧EON选型可以根据客户设计自由选择

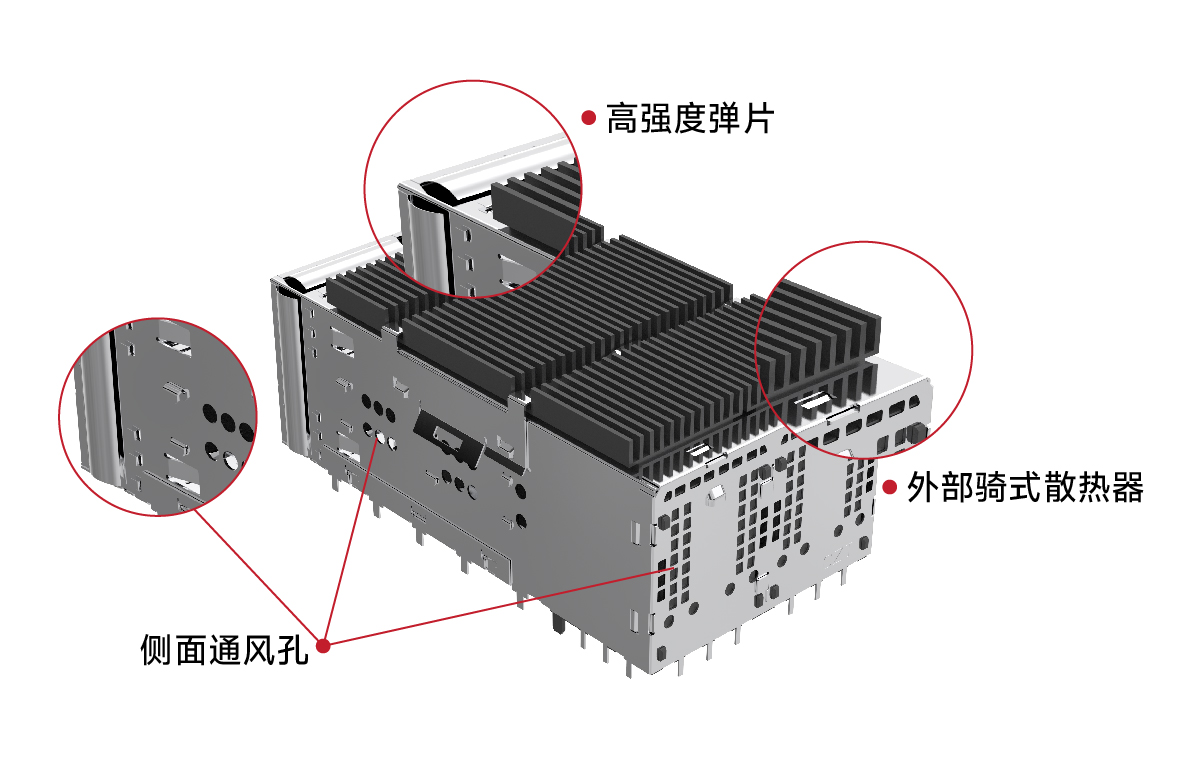

高强度弹片--EMI增强
• 高性能弹片既具有柔韧性，又很坚固耐用。
• 改进后的弹片可以更加全面地进行密封，从而可避免连接器受到EMI的影响

散热强化

外部骑式散热器与通风优化

上方端口上的外部骑式散热器专门针对气流方向进行优化（也可提供不含散热器的产品）。

通风孔允许空气流通并从 笼子的侧面和背面排出。

• 四、SFPCAGE的壳体材质

SFP CAGE主要材质一般为白铜或不锈钢材质，镀层及厚度可选，通常为镀镍30μ”-50μ”或 不镀镍。

不锈钢外壳与白铜外壳的分别优劣

白铜
优点：导电性优异（提升EMI屏蔽效果）、导热性好（利于散热）、延展性高（便于冲压成型）。
缺点：成本较高，裸材在潮湿环境中易氧化，需镀镍避免氧化问题。

不锈钢
优点：机械强度高、耐腐蚀性强（尤其盐雾/湿热环境）、成本较低。
缺点：导电性和导热性弱于白铜，EMI屏蔽依赖镀层补充。
