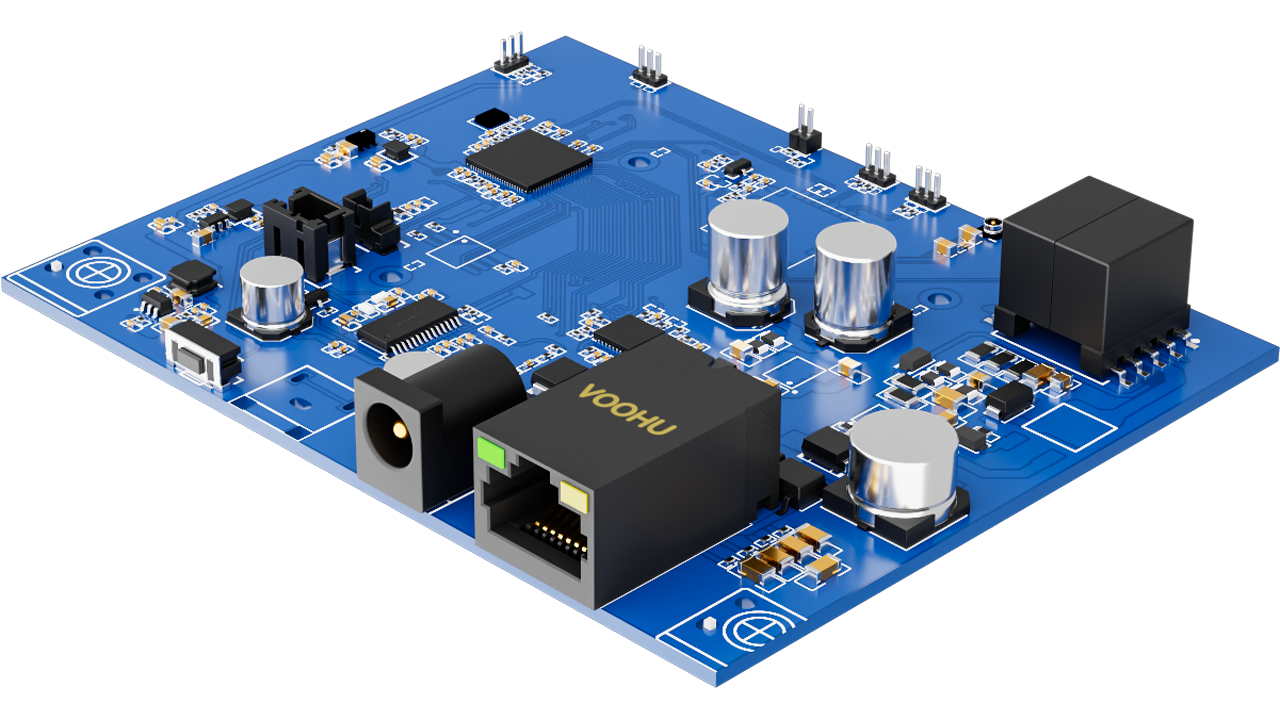

塑料外壳ETH的PCB设计策略

在现代以太网设备设计中，成本、重量和美观性驱动着越来越多产品采用塑料外壳。虽然塑料材质具有重量轻、成本低、成型工艺灵活等优势，但其绝缘特性给电磁兼容（EMC）设计，特别是静电放电（ESD）防护带来了独特挑战。本文将深入探讨在塑料外壳约束条件下，如何通过PCB设计创新实现PE（Protective Earth，保护地）电荷的有效泄放。

塑料外壳的静电防护特性分析

塑料外壳本质上是一种隔离策略。根据ESD防护原理，隔离是最直接有效的防护手段——通过增加放电路径长度，使静电无法到达内部电路。IEC 61000-4-2标准规定，8kV空气放电需要至少4mm的绝缘距离才能有效防止电弧穿透。这为塑料外壳设计提供了理论依据：只要保持足够的空气间隙和爬电距离，塑料外壳本身就是一道天然屏障。然而，这种隔离特性也带来了副作用：设备内部产生的静电荷或外部耦合的电荷无法顺利泄放，可能在PCB的某个区域形成高压位。当电压累积到足以击穿塑料外壳或空气间隙时，会产生更具破坏性的二次放电。因此，塑料外壳下的电荷管理核心在于"主动泄放"而非"被动隔离"。

浮地系统的电荷动力学

塑料外壳设备通常构成浮地系统，即PCB地平面与外部大地之间没有直流连接。浮地系统的电荷行为遵循以下规律：

1. 电荷守恒：系统内部正负电荷总量相等，但不同区域可能因感应而呈现不同电位
2. 电容耦合：PCB板与外部环境、内部元件与外壳之间形成寄生电容，成为电荷转移的通道
3. 高压积聚：缺乏泄放路径时，微小电荷可在高阻抗节点上产生数千伏电压
4. 放电阈值：当电位差超过绝缘介质的击穿强度时，发生电弧放电

PCB级电荷泄放的核心设计原则

原则1：构建板级"准地"平面

在塑料外壳设备中，虽然无法连接外部大地，但PCB上必须建立一个稳定的参考电位面，我们称之为"准地"（Quasi-Ground）。这个平面将作为电荷的"蓄水池"和"中转站"。

设计要点包括：

- 完整的地平面：采用多层板设计时，确保有一层完整、无分割的铜箔作为连续地平面。完整的平面可提供最低的阻抗路径，快速均化电荷分布

- 星型接地拓扑：所有功能模块的地线以星型方式连接至主地平面，避免地环路引起的电位差

- 避免地分割：不要对地平面进行功能分割，分割会导致高频时各区域地电位不一致，形成电位差

- 铺铜率最大化：将未使用的PCB区域全部用铜箔填充并连接到地，增加电荷容纳能力

原则2：建立分级泄放网络

为防止电荷在单一节点过度集中，应设计分级泄放网络，实现电荷的渐进式释放。这种网络类似于大坝的分级泄洪系统：

第1级：板级均化层

- 在PCB四周设计宽度不小于3.5mm的环形地线，作为电荷的"缓冲区"

- 环形地线通过密集过孔（间距5mm）与主地平面连接，降低连接阻抗

- 关键IC周围的保护环应与此环形地线直接连接

第2级：接口泄放保护

- 所有外部接口（RJ45、USB、电源等）必须设置独立的ESD保护器件

- 保护器件的接地端应通过最短路径（<5mm）连接到主地平面

- 避免保护器件与受保护电路共用地线，防止地弹效应

第3级：能量消散层

- 在PCB四角或边缘设置"电荷消散区"——将大面积铜箔通过阻容网络连接到主地

- 阻容参数选择：1MΩ10MΩ电阻与10nF100nF电容并联，形成高频低阻、直流高阻的泄放通路

- 这种设计允许高频静电快速泄放，同时阻断直流漏电，保持浮地特性

原则3：优化布局实现空间隔离

塑料外壳下的空间布局直接影响电荷分布和泄放效率。应遵循"同心圆"布局理念：

ESD源识别与隔离

- ESD测试点通常位于外壳接缝、通风孔、操作按键、指示灯等位置

- PCB布局时，将这些敏感位置的对应区域设为"禁区"，不布置任何元器件和走线

- 确保ESD源与内部电路的爬电距离大于20mm，这是防止二次电弧的关键

功能分区策略

- 将以太网PHY芯片、变压器等敏感元件放置在PCB中心区域

- 电源、接口驱动等耐受性强的电路布置在PCB外围

- 在敏感区域与边缘之间设置"保护带"——3mm以上的空白区域或仅有地线的隔离带

高度敏感信号处理

- 复位、时钟、模拟前端等敏感走线应布设在PCB内层，被地平面上下包裹

- 这些信号线距离板边缘至少保持3倍线宽的距离

- 避免在敏感信号附近布置过孔，防止电荷通过过孔耦合

原则4：受控阻抗泄放路径

在塑料外壳设备中，纯粹的浮地并不理想，需要构建受控阻抗的泄放路径。这种路径既要保证ESD能量的有效释放，又要维持设备的浮地特性以抑制工频干扰。

RC泄放网络设计。

根据IEC 61000-4-2标准，ESD测试要求每次放电在10秒内完成2kV电压的泄放。由此可计算泄放电阻值：R = V/I = 2000V / (Q/t) ≈ 1MΩ2MΩ.

实际设计中推荐：

- 电阻：1MΩ10MΩ，耐压至少2kV

- 电容：10nF100nF，耐压1kV以上，材质优选X7R或C0G

- 布局：RC网络靠近PCB边缘，特别是可能接触人体的位置

元器件周边设计原则

TVS与GDT的协同作用

- 在关键接口处，TVS（瞬态电压抑制器）提供快速响应的路径，将ESD能量钳位

- 对于高压静电，可并联GDT（气体放电管）提供大能量泄放通道

- TVS和GDT的接地端必须通过独立、短而宽的走线连接到主地平面

网络变压器的屏蔽

以太网变压器是ESD传导的重要屏障，其设计质量直接影响防护效果：

- 选择带中心抽头的变压器，将抽头通过电容接地

- 变压器的初级与次级地平面应保持分割，仅通过电容耦合

- 在变压器下方禁止布线，保持完整的地平面作为屏蔽

MDI信号线保护

物理层介质相关接口（MDI）走线是ESD进入的通道：

- 在PHY芯片的MDI引脚前放置ESD保护阵列（如SP03xx系列）

- 保护器件的接地脚应通过独立过孔直接连接到主地平面

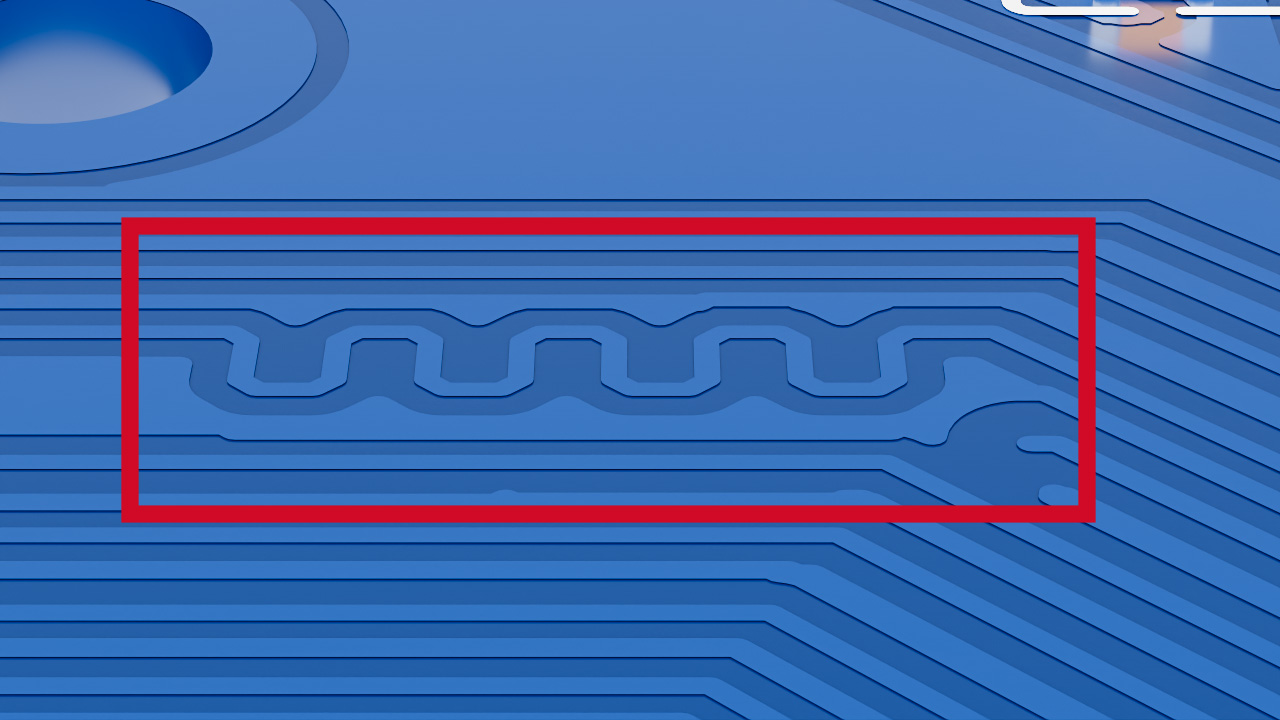

- MDI走线应尽可能短，长度控制在25mm以内，并做50Ω阻抗匹配

- 走线周围用地平面包裹，两侧密集打过孔形成"屏蔽墙"
