锁定专业连接：VOOHU卡侬式RJ45面板安装插座，为严苛场景而生

在专业音响、视频传输与舞台灯光控制领域，一个看似微小的连接问题，足以让一场精心筹备的演出或重要活动陷入停滞。振动、频繁插拔、复杂的电磁环境，都在时刻考验着网络连接的牢固性与稳定性。传统RJ45接口薄弱的塑料卡扣，已成为系统可靠性的潜在短板。

为此，VOOHU推出专为高标准应用设计的卡侬式RJ45面板安装插座（亦称卡侬网口A系列）。它创新性地将经典的卡侬（XLR）连接器锁止理念与RJ45网络接口融合，致力于为专业视听与灯光网络提供一个更坚固、更可靠、更专业的物理层解决方案。



一、为何需要卡侬式RJ45？
在流动演出、固定安装及高干扰环境中，连接器必须具备：
抗振防脱：机械锁闩确保插头牢固锁定，避免因线缆拉扯或设备移动导致的信号中断。
高效屏蔽：金属外壳版本能有效抵御外部电磁干扰，保障数据信号纯净。
专业外观与耐用性：适应专业设备面板，经久耐用，提升整体系统质感。
VOOHU卡侬网口系列正是为解决这些核心痛点而生。


二、两种选择，全面适配
为满足不同场景的需求，我们提供两种材质选择：

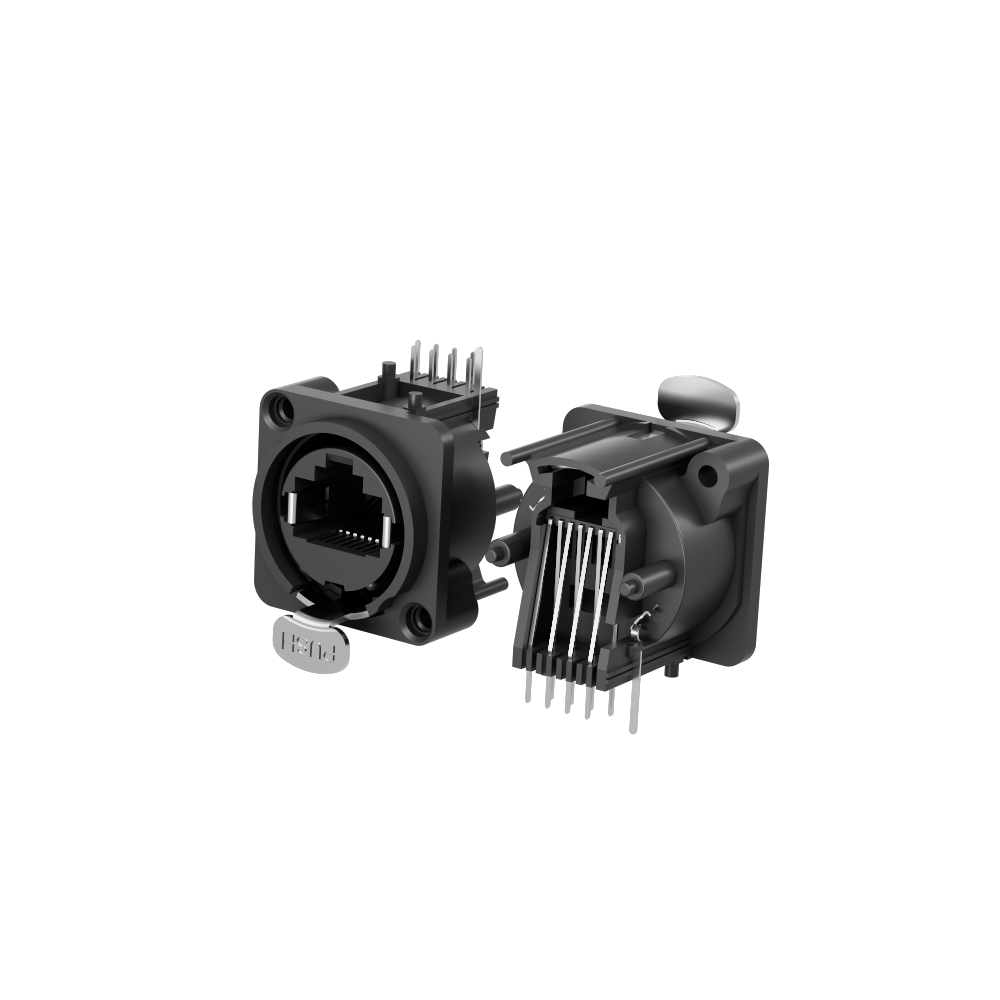

全塑胶版本：经济轻巧，性价比高，适用于机柜内部互联及对电磁屏蔽要求不高的环境。

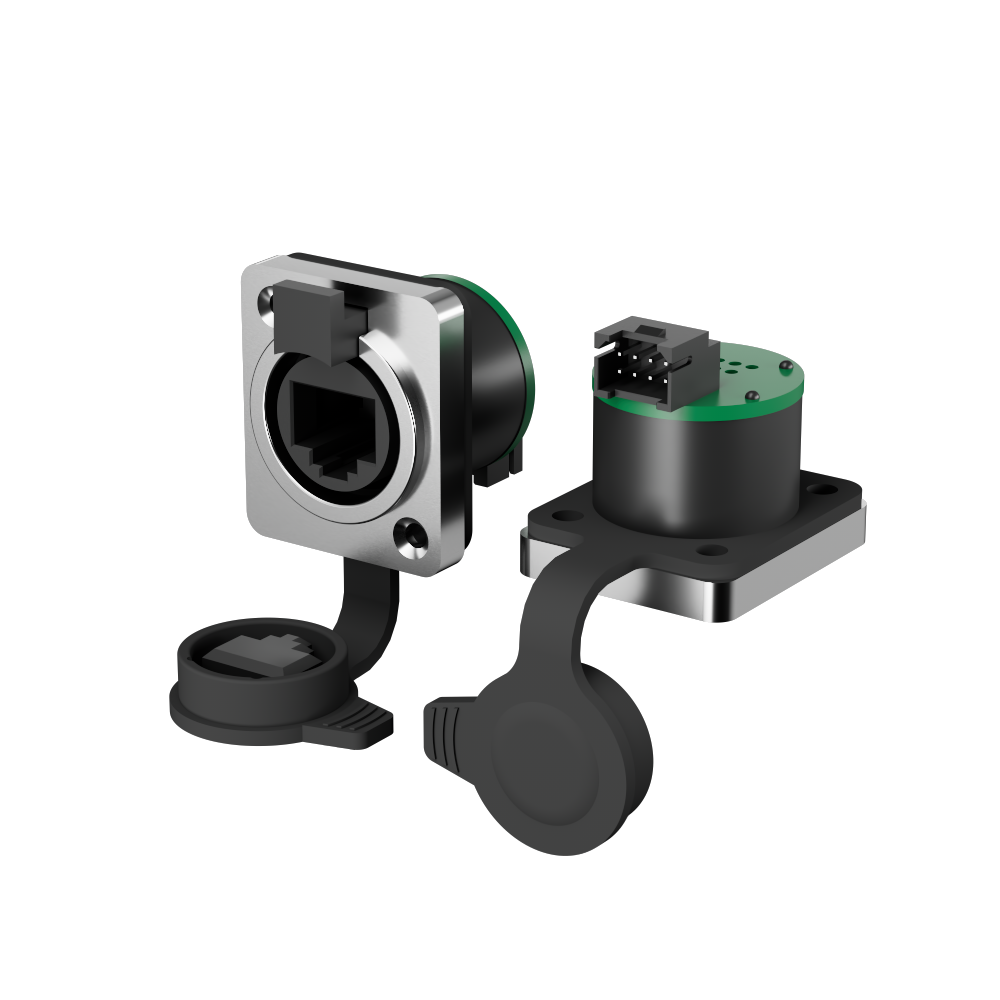

金属面板版本：采用锌合金压铸外壳，提供卓越的电磁屏蔽（EMI/RFI）性能，外观更具工业质感，是高要求项目和高端设备的首选。



三、核心设计：稳固安装，便捷锁止
灵活安装：支持垂直与水平两种PCB安装方向（90°/180°引脚），完美适配不同机箱内部布局。专为行业标准面板开孔设计。

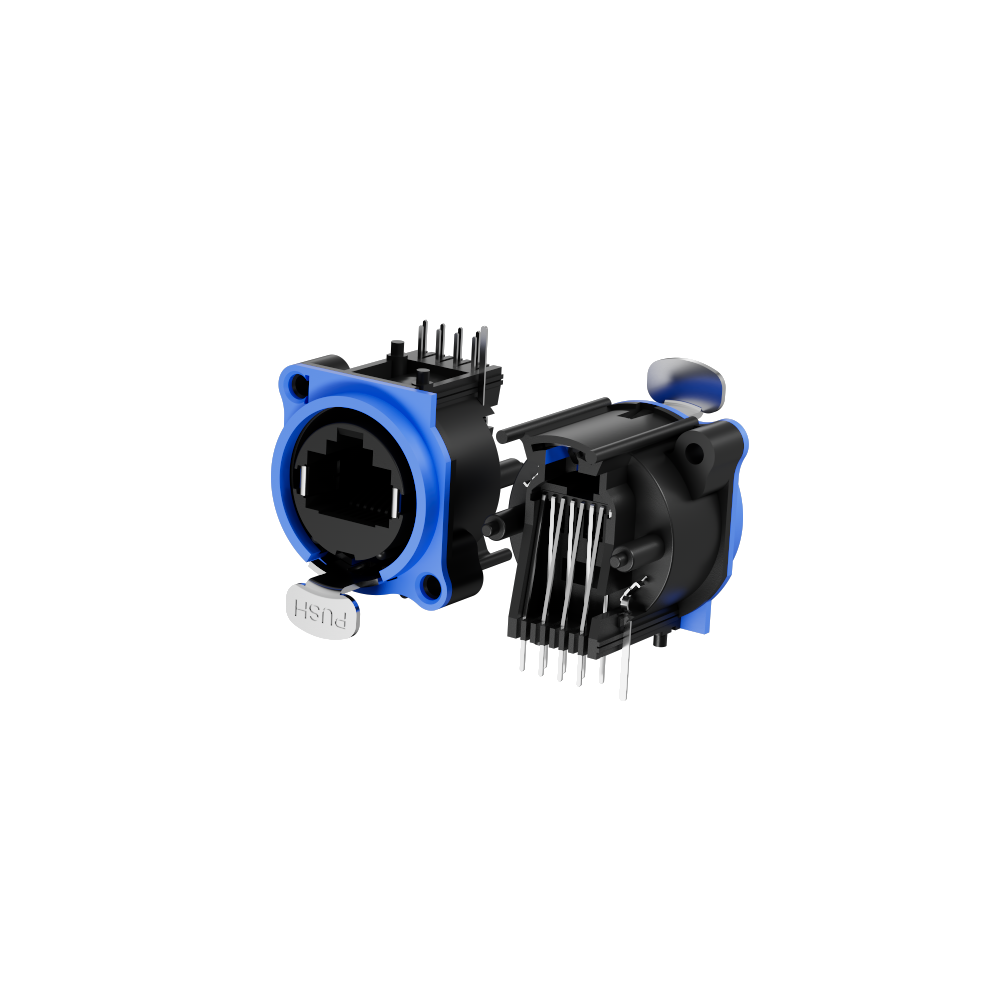

可靠锁止：插座自带不锈钢机械锁闩，与配套卡侬式RJ45公头对接后，形成牢固连接。按压“PUSH”按钮即可轻松解锁，操作直观。
广泛兼容：面板最大兼容厚度达3mm，提供前/后置安装选项，使用M3螺丝紧固，安装稳固便捷。

四、详细技术规格

后置安装

电气性能
接触电阻：< 50mΩ
绝缘电阻：> 0.5GΩ
绝缘强度：1kV DC
传输性能：完全符合 CAT5e / Class D 标准，支持TIA/EIA 568C及ISO/IEC 11801通道规范。
电力支持：兼容 PoE++ (IEEE 802.3bt Type 4)，最高承载100W功率。
重要提示：设计用于CAT5e系统，请勿与CAT6/6A连接器混用。

机械性能与环境
插拔力：≤ 20N
插拔寿命：> 1000次
工作温度：-30°C 至 +80°C
防护等级：IP65（防尘、防喷水）
阻燃等级：UL94 V-0

材料与工艺
触点：磷青铜，镀金（1μ″）
锁闩：不锈钢
外壳：PA66（塑胶）/ 锌合金压铸（金属）
可焊性：符合IEC 68-2-20标准

前置安装

主要特征
耐用设计： 该插座采用金属面板，银色镀层和黑色镀层，确保使用寿命。

简易安装： 设计用于面板前置安装，带有标准 D 形切口，可实现无缝集成。

强大的保护： IP65等级可确保防止灰尘和水的进入。

高性能： 符合D类规范，支持高达100MHz的频率，非常适合高速数据传输。

电气可靠性： 该插座的接触电阻小于 10 mΩ，额定电流为 1.5 A，介电强度为 1 KV DC，电气性能经过优化。

材质： 采用优质材料制成，包括锌合金外壳和镀金磷铜触点，确保在-30°C 至 +80°C 的温度范围内具有出色的性能和耐用性。

机械参数：

插入力：≤60N

使用寿命：超过 1000 次配接

锁定装置：用于安全连接的闩锁

组装说明：

安装时，请将防水盖垫放置在插座背面，并将其安装到面板正面。用 0.5 Nm 的扭矩拧紧螺钉，固定插座。（面板厚度应在 1.5 毫米至 4 毫米之间。）

五、品质基石：十三项可靠性严苛验证
我们相信，可靠性不能仅凭承诺。每一只VOOHU卡侬网口都必须通过覆盖电气、机械、环境、工艺四大维度的完整测试流程，这是产品长期稳定运行的基石：

电气性能验证：

接触电阻：
a. 使用夹治具分别夹住待测样品 A 端及 B 端。

1. 根据产品选择 50mΩ量程。
2. 组装好的端子施以最大电压 20mV 最大电流 100mA 测试。

判定标准:
接触电阻≤50mΩ

绝缘电阻：
a. 设定测试条件：DC 500V/500MΩ,电压 220V 正常频率应是 50 或 60 赫兹，时间 1 分钟。

b.把待测物连接上测试电源线及测试治具,按 TEST 键，开始测试.

判定标准: 绝缘阻值≥500MΩ

耐电压试验：测试时端子之间 AC≥500V，电流 0.5mA,时间 60s，无击穿无飞弧；  端子与外壳之间 AC≥1000V，电流 0.5mA,时间 60s，无击穿无飞弧；

机械强度验证：

插拔力：插头以平均 50mm/1min 速度连续插拔，要求的测试至少 5 次（特殊  要求按要求做） 插拔力：3-20N

保持力：基座的卡扣固定在钳口上，以 12.5mm/min 速度拉拔。每个样品拉拔5次。 保 持力≥12KG 卡扣不断裂.

自锁/解锁力：以∅ 外径 18.92mm 内径 16.40mm ，小头∅ 外径 18.63mm内径 -16.40 公头工装，分别大头、小头对插样品，对插后即完成自 锁（用力反向拉不开），再以拇指按压手柄可轻松解锁。
每个样 品自锁/解锁 5 次。

自锁/解锁功能正常，不可有卡滞、解不开等不良现象.

插拔寿命试验：
a. 插拔速度 150mm-200mm/min。

1. 本标准采用连续插拔，要求的测试至少 750 次

判定标准：

a.试验后产品不可有跳针、针下陷、金层无严重脱落刮伤等不 良。

b.插拔力 3-25N。

c.耐久测试后接触电阻变化量不超过 100mΩ，绝缘阻值≥500M Ω

e.耐压测试时不出现闪光(表面放电)﹑火花(空气放电)﹑损坏 (穿孔放电)漏电。

环境耐受验证：

高低温试验：
1.耐低温试验：温度：-40±3℃保持 96h 在标准条件下试验，试验后恢 复 30min。
①外观：无变形、松动
②绝缘电阻≥500MΩ
③耐压：AC500V， 1min 无击穿、无飞弧
④插拔力：3-25N
⑤接触电阻≥50mΩ
⑥端子强度： 作用力 1kg，10S.外观无明显变形、损伤

2.耐高温试验：温度：85±2℃，保持 96h，相对湿度：90%～95% 标准条 件下试验，试验后恢复30min。。
①外观：表面不允许变形、起泡、变色、 脱落现象
②绝缘电阻≥500MΩ
③耐压：AC500V， 1min 无击穿、无飞弧
④ 接触电阻≥50mΩ
⑤插拔力：3-25N外观无变形、无损伤
⑥端子强度：作用 力 1kg，10S.外观无明显变形、损伤

恒温恒湿：温度：40±2℃ 相对湿度：90%～95% 时间：96h 在标准在标准条件下试验，试验后恢复 30min。
①外观：无变形、松动
②绝缘电阻≥500MΩ
③耐压：AC500V， 1min无击穿、无飞弧
④插拔力：3-25N
⑤接触电阻≥50mΩ
⑥端子强度：作用力 1kg，10S.外观无明显变形、损伤

盐雾腐蚀（48小时）：在温度为 35±5℃,NaCL 浓度为 5%±2，采用连续性喷雾的环境中样品放置24-48 小时；铁材 8 小时。
①外观：无泛黄、变色、腐蚀、氧化
②插拔力：3-20N

耐焊接热：模拟波峰焊：温度：240±5℃; 时间：420s；
①表面不允许变形、起泡、变色、脱落现象
②绝缘电阻≥500MΩ
③耐压：AC500V，1min 无击穿、无飞弧
④接触电阻≥50mΩ⑤插拔力：3-20N

工艺可靠性验证：

可焊性试验：粘锡：端子顶部被浸入焊锡池 2mm 深,温度 245±5℃,时间3±   0.5 秒。
接触面沾锡面积≥95%

六、典型应用场景
专业音响系统：数字调音台、音频网络交换机、功放。
舞台灯光控制：DMX over Ethernet网络节点、灯光控制器。
视频传输与广播：视频矩阵、KVM over IP、转播车系统。
会议与控制中心：企业、教育、公共建设的高标准固定安装。
