新型高性能伺服驱动系统设计方案

一、行业背景与产品定位

随着工业4.0和智能制造的推进，伺服驱动系统作为机器人、自动化产线、新能源汽车等领域的核心动力部件，对高精度、抗干扰、多协议通信的需求日益增强。
本方案通过独特的 “3级防护+3核协同”架构（即 电源防护、信号隔离、EMC优化 + 高性能MCU、多协议通信、智能传感融合）满足工业级严苛场景，直接对标西门子、丹佛斯等国际品牌，具备 国产替代潜力与成本优势。

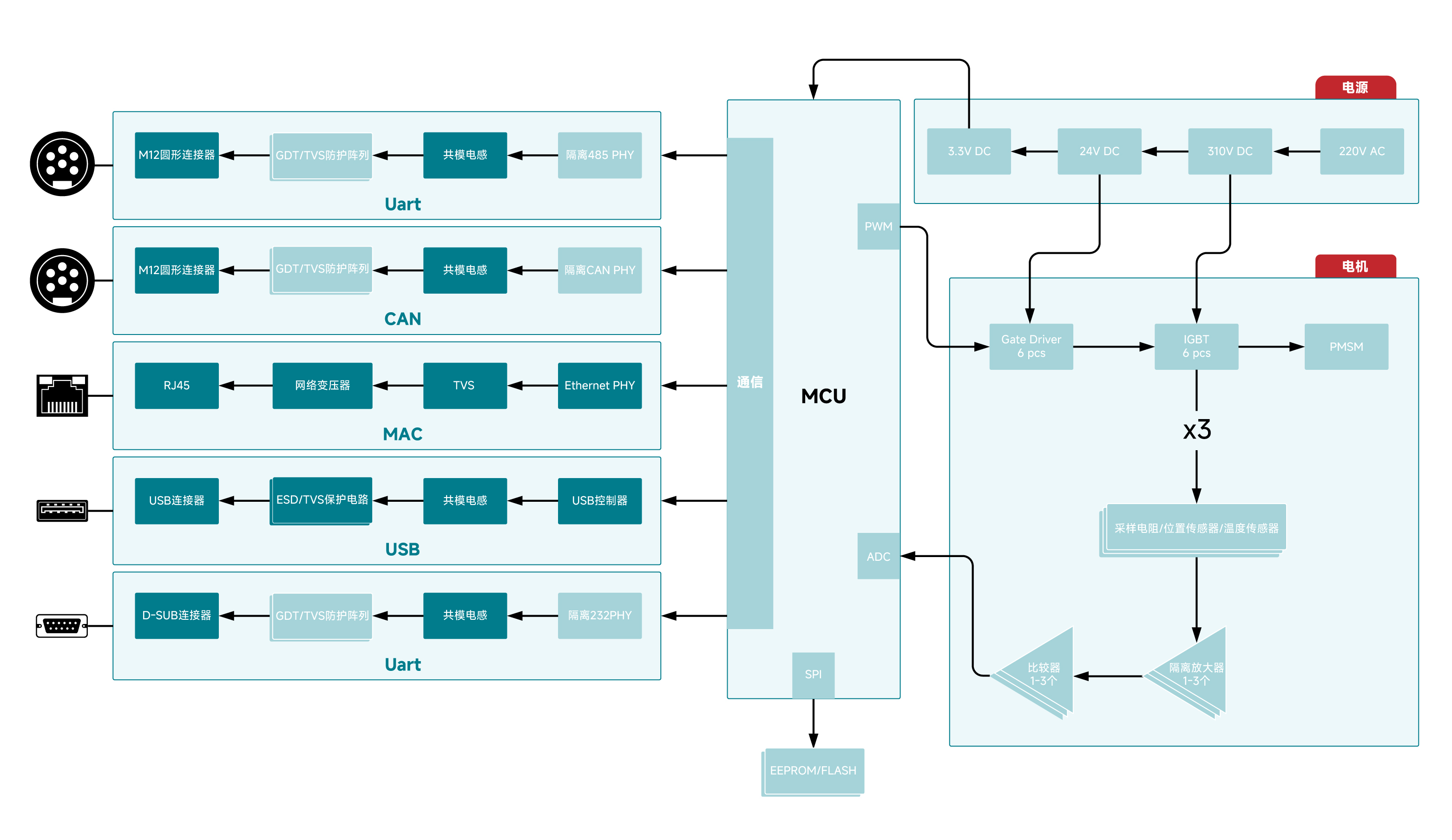

二、核心技术解析

1.电源模块：全链路防护与智能管理

• 高压整流与浪涌抑制

•      ·输入220V AC经 三相整流桥（Vishay VS-36MT160） 转换为310V DC，前端部署 3级防护电路：

•       ·GDT（气体放电管）：泄放10kA级雷击浪涌（IEC 61000-4-5 Level 4）。

•       ·TVS（瞬态抑制二极管）：钳位电压至600V以下（响应时间≤1ns）。

•       ·共模电感（Würth 744232047）：抑制150kHz~30MHz传导噪声（插入损耗≥30dB）。

• 关键指标

•      ·母线电压纹波≤2%，防护等级达IEC 61000-4-5 Class 4（4kV/2kA）。

• 隔离电源设计

•       ·310V DC通过 隔离型DC-DC模块（RECOM RMD-100-24） 降压至24V，供IGBT驱动；二次侧采用 低噪声LDO（TI TPS7A47） 生成3.3V，确保MCU工作稳定。

• 设计亮点：

•       ·级间耐压 3750Vrms（60s），避免高低压耦合干扰。

•       ·电源效率 92%，支持-40℃~+125℃宽温运行。

2. 电机驱动：IGBT智能控制与保护

• 全桥拓扑与驱动优化

• IGBT选型

•      ·采用 Infineon FF600R12ME4（1200V/600A，Vce_sat 1.7V），6组IGBT组成三相全桥，支持10kHz~20kHz PWM频率。

• Gate Driver设计

•       ·驱动芯片 STGAP2S 集成退饱和检测（DESAT）功能，响应时间<100ns。

•       ·驱动电流 ±4A峰值，支持米勒电容抑制，降低IGBT误开通风险。

• 实时保护机制

•       ·硬件保护层：基于 比较器（TI TLV3701） 的过流关断电路，触发阈值通过SPI动态配置（如50A~200A可调）。

•       ·软件策略：MCU实时监测相电流（通过 隔离放大器ADI AMC1300）与温度，结合FOC算法实现 多级降载保护。

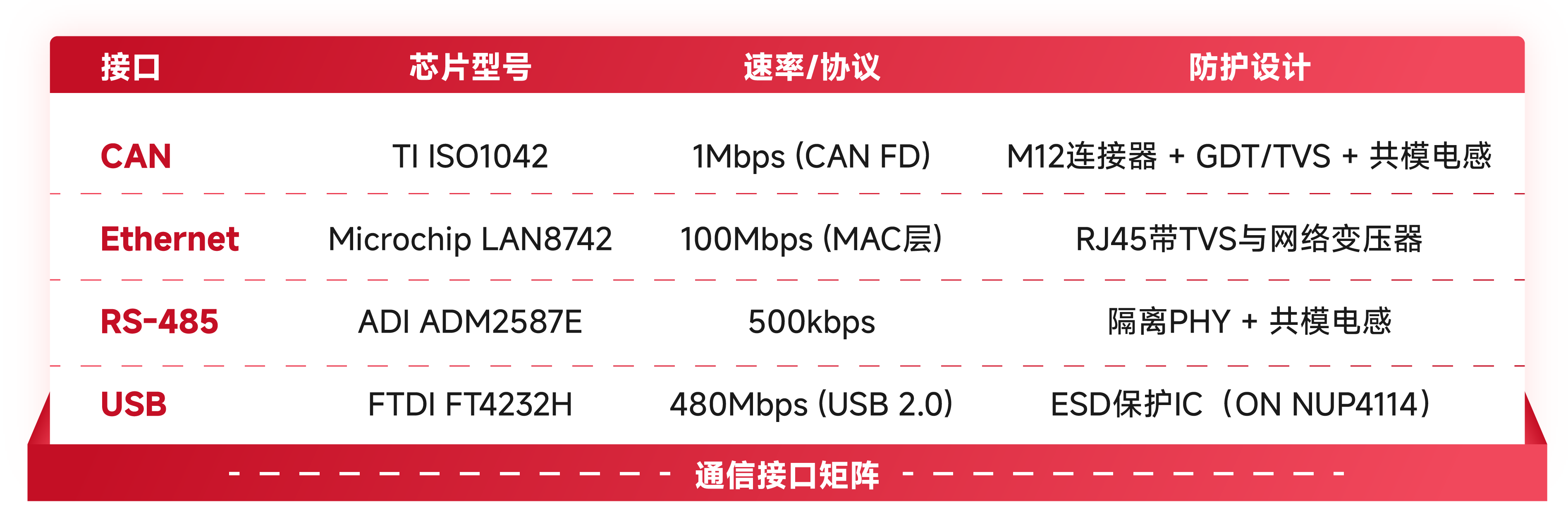

3. 通信与传感：工业级多协议融合

•

•

• 传感器融合技术

•       ·位置反馈：磁编码器（AMS AS5048A）通过 SPI差分接口 传输，抗噪能力提升10倍（误差<0.05°）。

•       ·温度监控：PT1000铂电阻 + 恒流源电路 + 24位ADC（ADI AD7124），精度±0.1℃。

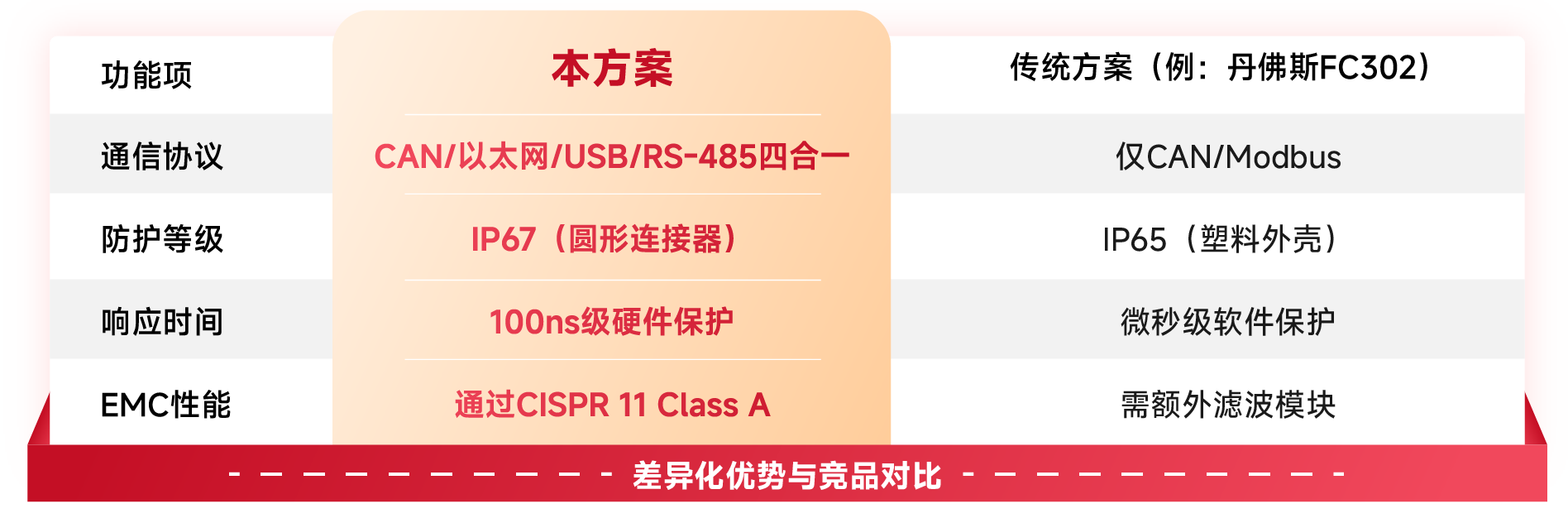

三、差异化优势与竞品对比

四、典型应用场景与用户价值

1. 工业机器人关节驱动

• 痛点需求

•      ·高频启停、位置精度（±0.01°）、振动环境。

• 方案价值：

•       ·CAN总线同步多关节姿态，延迟<1ms。

•       ·M12连接器防震设计，MTBF（平均无故障时间）>5万小时。

2. AGV物流车驱动系统

• 痛点需求

•      ·多车协同、户外抗干扰、快速维护。

• 方案价值：

•       ·以太网上传实时路径数据，支持OTA升级。

•       ·TVS防护阵列通过ISO 7637-2车载浪涌测试。

3. 高端数控机床主轴控制

• 痛点需求

•      ·高速切削（20000rpm）、多轴联动。

• 方案价值：

•       ·FOC算法超低谐波失真（THD<2%）。

•       ·隔离放大器实现0.1%电流采样精度。
