以太网通信异常排查指南：PHY与网络变压器选型及接线设计问题深度解析

——从硬件设计源头定位链路故障

──────────────────────────────────────────────────

一、以太网通信异常常见现象与设计关联性分析

以太网通信异常通常表现为 链路无法建立、频繁丢包、速率降级、高误码率、EMI干扰超标 等，这些问题大多与硬件设计中的PHY芯片选型、网络变压器（网变）配置及接线方案直接相关。

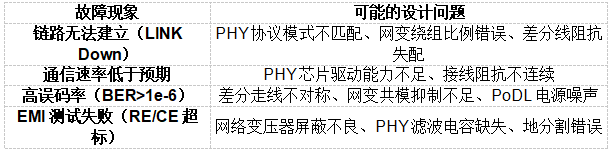

典型异常现象与设计缺陷对应表

──────────────────────────────────────────────────

二、PHY芯片选型错误引发的通信故障

PHY芯片是物理层的核心，选型不当可能导致协议兼容性、信号质量等问题。

1. 协议标准不匹配

• 案例：工业设备使用10BASE-T1L PHY芯片（如ADI ADIN1100），但网变选型仅支持100BASE-TX（1:1匝比），导致信号无法耦合。
• 排查步骤：
• 确认PHY支持的协议（IEEE 802.3cg/802.3bw等）。
• 检查网变频率响应是否覆盖目标频段（如10BASE-T1L需支持1-16MHz）。
• 解决方案：替换为宽频网变（如Halo TG110-E055N5，支持1-100MHz）。

2. 供电与电平兼容性问题

• 案例：PHY芯片I/O电压为1.8V，但连接至3.3V的MAC控制器，导致信号幅值不足。
• 关键参数验证：
• PHY的 VDDIO电压（1.8V/2.5V/3.3V）需与MAC控制器一致。
• PHY的 驱动电流（如20mA vs. 10mA）决定信号传输距离。
• 调试工具：使用示波器测量TX+/-差分幅值（标准：±1V峰峰值）。

3. 温度与ESD防护不足

• 案例：车载PHY芯片（如TI DP83TC811S-Q1）未达到AEC-Q100 Grade 2认证，高温环境导致死机。
• 设计要点：
• 工业级PHY需支持-40℃~+125℃，车载PHY需通过AEC-Q100认证。
• 在PHY接口添加TVS二极管（如Bourns CDSOT23-SM712），增强ESD防护（≥±8kV接触放电）。

──────────────────────────────────────────────────

三、网络变压器选型与接线设计缺陷

网络变压器负责信号耦合与隔离，设计错误会直接引发信号失真与干扰。

1. 绕组匝数比错误

• 验证方法：使用LCR表测量网变初级/次级电感（标准1:1变压器的电感误差＜5%）。

2. 屏蔽与接地设计失误

• EMI超标案例：未使用360°端接屏蔽的网变（如Pulse HX5008NL），且次级侧未通过Y电容接地，导致共模噪声耦合至线缆。
• 解决方案：
• 选择全屏蔽网变（金属外壳+磁环绕线）。
• 网变次级侧通过1nF Y电容接金属外壳（接地阻抗＜1Ω）。

3. PoDL供电设计缺陷

• 典型故障：PHY支持Class 4 PoDL（60W），但网变未集成DC隔直功能，导致电源与数据冲突。
• 合规设计：
• 采用带中心抽头的网变（如Bourns SM453230），并在抽头添加100μF储能电容。
• 使用电流钳测量PoDL线电流，确保未超出芯片限值（如60W对应1.2A@50V）。

──────────────────────────────────────────────────

四、接线设计关键问题与整改措施

1. 差分走线设计失误

• 阻抗失配：
• 现象：差分线未控阻抗（目标100Ω±10%），导致信号反射。
• 整改：使用SI9000重新计算线宽/间距，并采用 “微带线+铺地铜箔” 结构。
• 长度不等长：
• 标准：差分对内长度误差≤5mm，对外组间误差≤25mm。
• 工具：在PCB设计软件（如Altium）中启用xSignals等长功能。

2. 去耦电容布局错误

• 案例：PHY电源引脚附近的0.1μF电容距离＞5mm，高频噪声耦合至信号线。
• 规则：
• 每个电源引脚放置0.1μF+1μF电容（间距≤2mm）。
• 使用低ESR陶瓷电容（如X7R/X5R材质）。

3. 隔离区设计缺陷

• 高压击穿风险：PHY侧（DGND）与网变隔离侧（PGND）未保持足够爬电距离。
• 安规要求：
• 初级/次级间隔离电压≥1500Vrms（工业）或2500Vrms（车载）。
• PCB上隔离区宽度≥3mm（增强绝缘），并开槽防止漏电。

──────────────────────────────────────────────────

五、实战案例：EMC超标与通信断续综合故障

1. 故障现象

• 某工业PLC模块在EMC实验中出现 CE RE超标（120MHz频段超限） ，且通信时断时续。

2. 设计排查

• PHY选型：ADI ADIN1300（工业级，支持10/100Mbps）。
• 网变型号：HX5008NL（隔离电压2500Vrms）。
• 接线问题：
• 差分线长度差达12mm（＞5mm标准），未添加共模扼流圈。
• 网变次级未接地，且电源去耦电容缺失。

3. 整改措施

• 优化走线：重新布局差分线（长度差缩至3mm），并增加共模滤波器（Murata DLW43SH101XK2）。
• 接地强化：在网变次级侧添加1nF Y电容接金属外壳。
• 电源滤波：PHY的3.3V电源入口串接100MHz磁珠（TDK MMZ1608S102A）。

4. 测试结果

• EMC辐射值下降15dB，通信误码率从1e-5降至＜1e-8。

──────────────────────────────────────────────────

六、设计验证与调试工具箱

1. 硬件测试

2. 调试 Checklist

• [ ] PHY寄存器配置正确（速率、双工模式、自动协商）。
• [ ] 网络变压器匝数比与协议匹配。
• [ ] 差分线阻抗符合100Ω±10%。
• [ ] 电源去耦电容布局符合“就近原则”。
• [ ] 网变次级侧通过Y电容接地。

──────────────────────────────────────────────────

通过精准定位PHY与网变的设计缺陷，可系统性解决以太网通信异常。硬件工程师需在选型阶段严格匹配参数，并在Layout中贯彻高速设计规则，从源头规避通信风险。
