以太网一致性测试全解析：保障高性能网络的关键技术

在高速网络设备的设计与制造中，以太网一致性测试是确保产品性能稳定、符合行业标准的关键环节。
苏州沃虎电子科技有限公司在磁性器件与信号完整性领域具备深厚技术积累，能够为客户提供从测试标准解读到实际问题排查的全方位支持。
本文将以100Base-TX和1000Base-T为例，系统介绍以太网一致性测试的核心内容与标准依据，帮助客户理解测试的重要性与实施要点。

• 为什么需要以太网一致性测试？

1. 以太网一致性测试旨在验证设备在物理层的电气性能是否符合IEEE 802.3等国际标准，确保设备在不同网络环境中能够稳定通信、互操作性强。
   测试内容包括信号幅度、时序、抖动、回波损耗等多个维度，直接影响传输距离、数据速率和系统可靠性。

   • 100Base-TX以太网一致性测试要点

2.

   1. 1. 基础特性

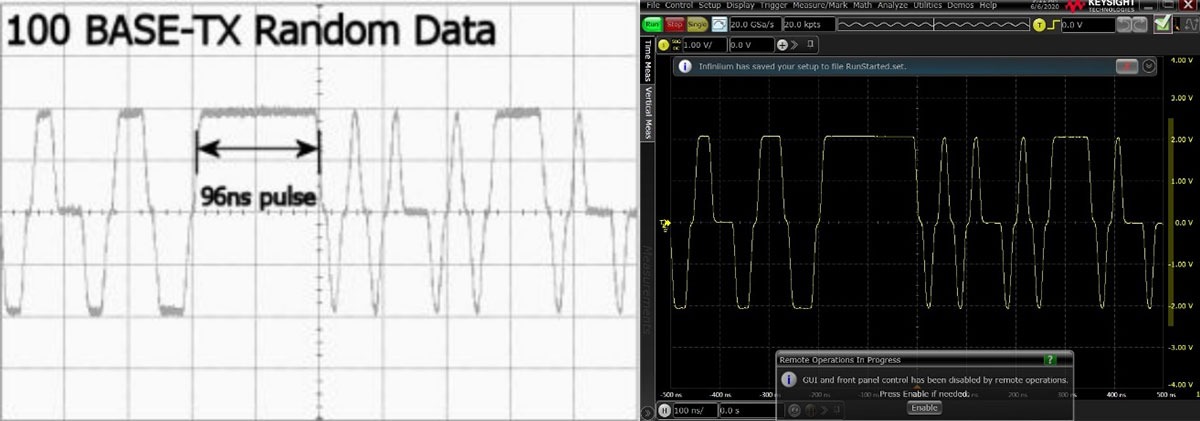

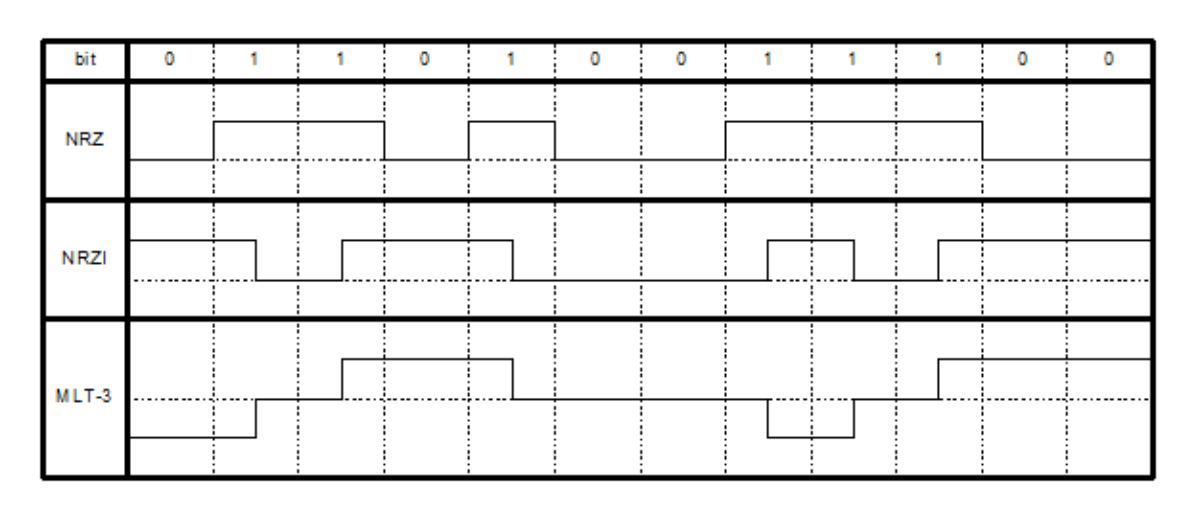

      • 采用MLT-3编码，传输频率125MHz，使用一对差分线进行数据传输。
      • 遵循IEEE 802.3ae（ANSI X3.263）标准。

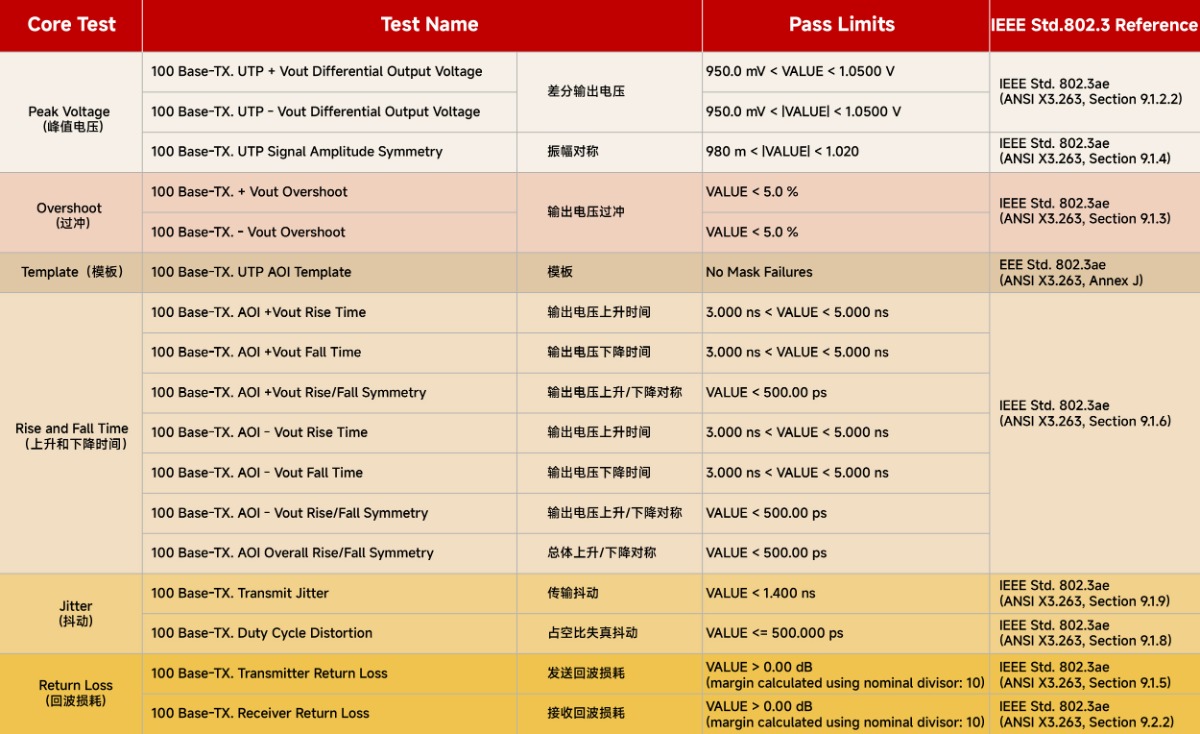

1. 1. 2. 核心测试项目

      峰值电压测试：验证差分输出电压是否在标准范围内（如950 mV至1050 mV）。

      过冲测试：评估信号波形是否出现超出允许范围的过冲。

      模板测试：通过信号眼图模板判断信号质量是否符合规范。

      上升/下降时间与对称性测试：确保信号边沿时间在3-5 ns范围内，且正负脉冲对称。

      抖动测试：包括发射抖动与占空比失真，保障时序稳定性。

      回波损耗测试：评估发射端与接收端阻抗匹配情况，防止信号反射影响传输。





      1. • 1000Base-T（千兆以太网）测试详解



         1. 1. 技术特点
            • 使用四对双绞线实现全双工传输，每对线速率250Mbps。

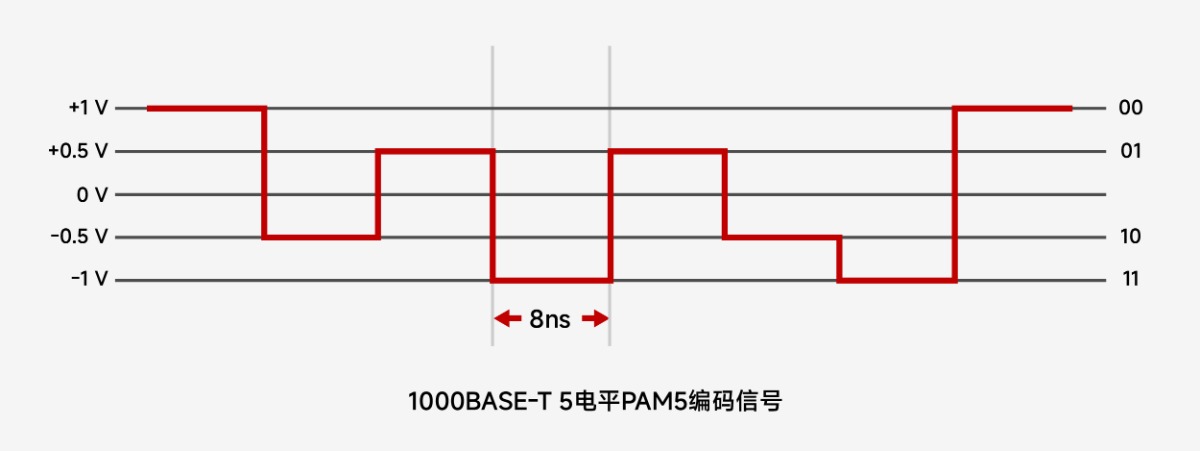

            • 采用PAM-5五电平编码，支持在Cat5e及以上线缆上传输。







      1. 1. 测试模式
         • 测试需在DUT中启用特定测试模式（如Test Mode 1、2、3、4），以生成标准化测试信号，便于评估发射机性能。

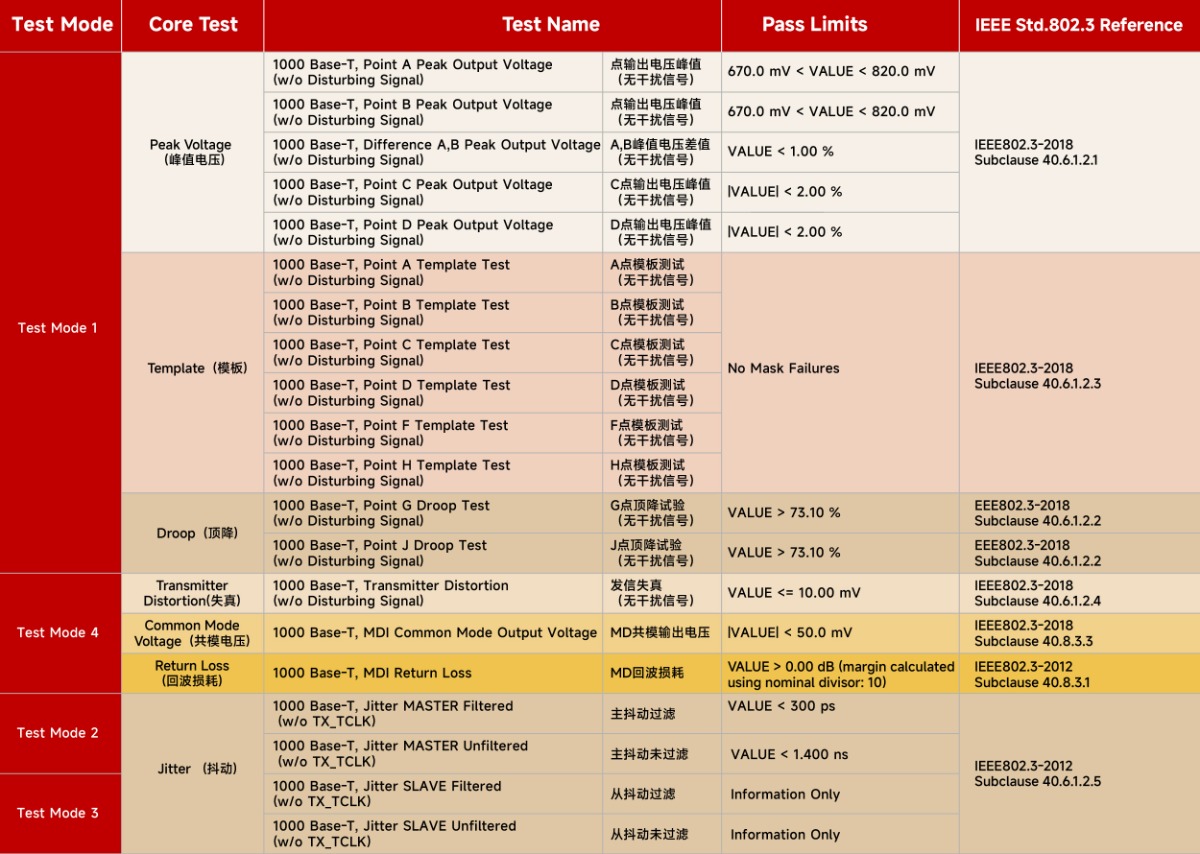

         • 1. 1. 关键测试项目
              • 峰值电压与模板测试：对多个测试点（A、B、C、D等）进行电压与波形合规性验证。
                顶降测试：检测信号在持续传输过程中的幅度衰减。
                发射机失真测试：评估信号在无干扰条件下的纯净度。
                共模电压测试：确保共模噪声在允许范围内（一般＜50mV）。
                回波损耗测试：在1-100 MHz频段内验证阻抗匹配性能。

1. • 沃虎电子的技术支持能力



   1. 1. 苏州沃虎电子科技有限公司在以太网磁性器件设计与信号完整性分析方面拥有丰富经验，可为客户提供：

         • 标准解读与测试方案设计：深入理解IEEE 802.3、ANSI等标准，协助制定合规性测试计划。
         • 故障分析与整改支持：针对测试中的信号质量问题（如过冲、抖动、回波损耗等）提供器件级与系统级解决方案。
         • 磁性器件优化：提供符合以太网标准的变压器、共模扼流圈等磁性元件，提升整机信号质量与抗干扰能力。
