【应用解决方案】Ethernet PoE: PD端电路设计及防雷方案
安防监控设备，具有高时效、小体积、低成本等特性，为满足诸多要求，以太网POE应运而生，此类安防设备已广泛应用于机场、车站、商场等大型场景。
沃虎电子科技提供POE系统解决方案，涵盖系统级元件供应、定制开发支持与深度技术赋能。更辅以评估DEMO及全套测试报告，加速客户产品从设计到量产的全过程。
1. 以太网通信基础架构
1.1 以太网通信电路组成
标准以太网通信电路包含多个关键部件，形成了从RJ45接口到PHY芯片的完整信号通路：
RJ45接口：网络物理连接端口，提供8针连接器，用于接入双绞线以太网电缆。
网络变压器（以太网变压器）：提供RJ45与PHY芯片之间的电气隔离，增强共模抑制能力，保证信号在频带内高质量传输。
TVS阵列：用于防护雷击浪涌、静电放电(ESD)、电快速瞬变(EFT)和电缆放电事件(CDE)等过压威胁。
以太网PHY芯片：实现物理层功能，将数字信号转换为模拟信号用于网络传输。
1.2 通信路径与保护机制
以太网通信的标准信号路径为：RJ45接口 → 网络变压器 → TVS阵列 → 以太网PHY芯片。
在这一通路中，TVS阵列发挥着至关重要的保护作用。它具有低电容（典型值0.4pF至5pF）以避免信号失真。沃虎的TVS阵列，其寄生电容稳定在1.5pF以内，极小的电路干扰，还可提供卓越的抗ESD、EFT和雷击能力。
2. PoE供电设备(PD)电路结构
2.1 PoE系统概述
以太网供电(PoE)技术允许通过单根以太网电缆同时传输数据和电力，极大简化了终端设备的供电需求。PoE系统遵循IEEE 802.3标准，包括供电设备(PSE)和受电设备(PD)。

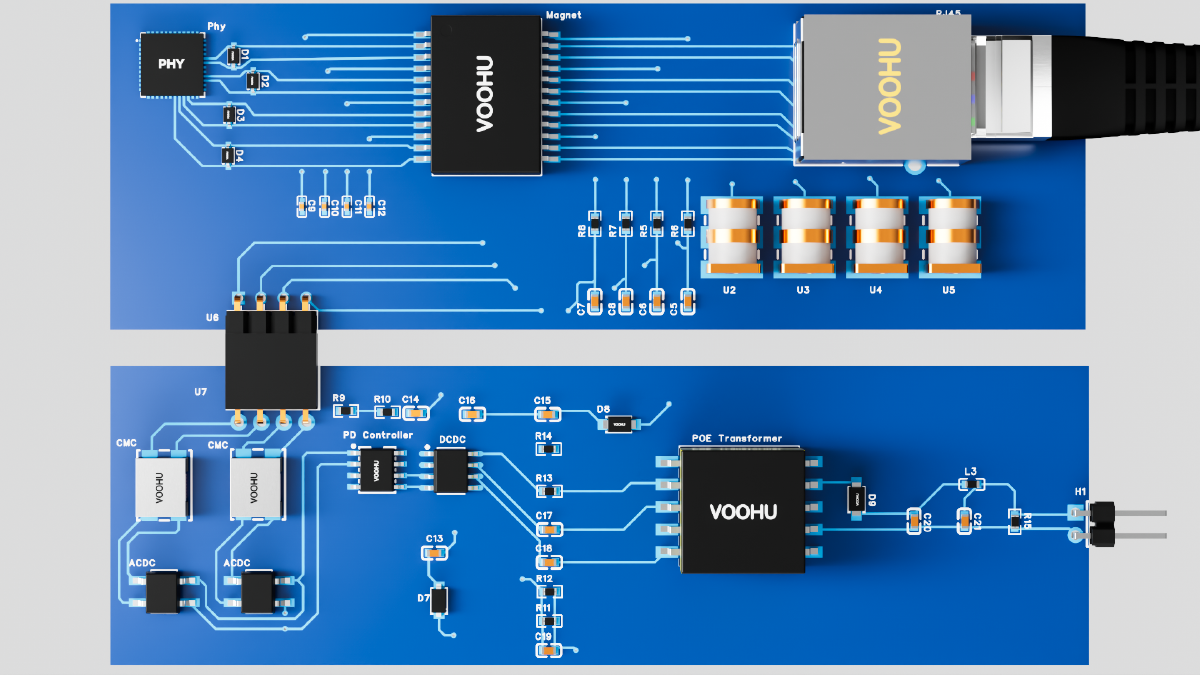

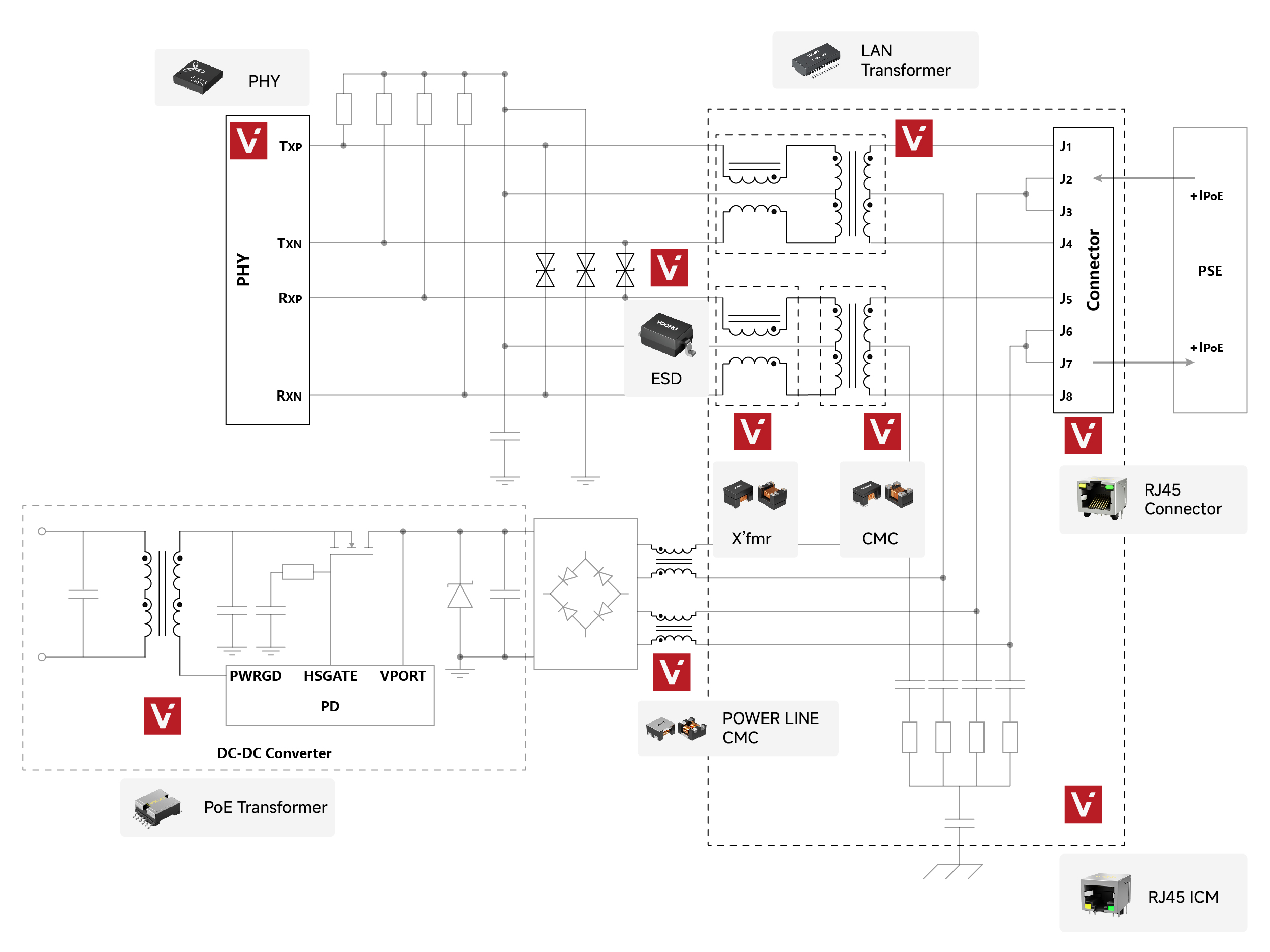

2.2 PoE PD电路组成
完整的PoE PD电路包含以下核心组件：
GDT（气体放电管）：提供初级雷击浪涌保护，通常位于电路最前端。
PD控制器：实现PoE协议，检测、分类并与PSE协商功率要求。
PoE电源变压器：特殊设计的变压器，同时耦合数据信号和直流电源。
AC/DC转换器：将不稳定的直流输入转换为稳定的直流电压。
DC/DC转换器：进一步将电压调整到负载所需的精确电压。
3. 核心元器件功能详解
3.1 接口与保护元件

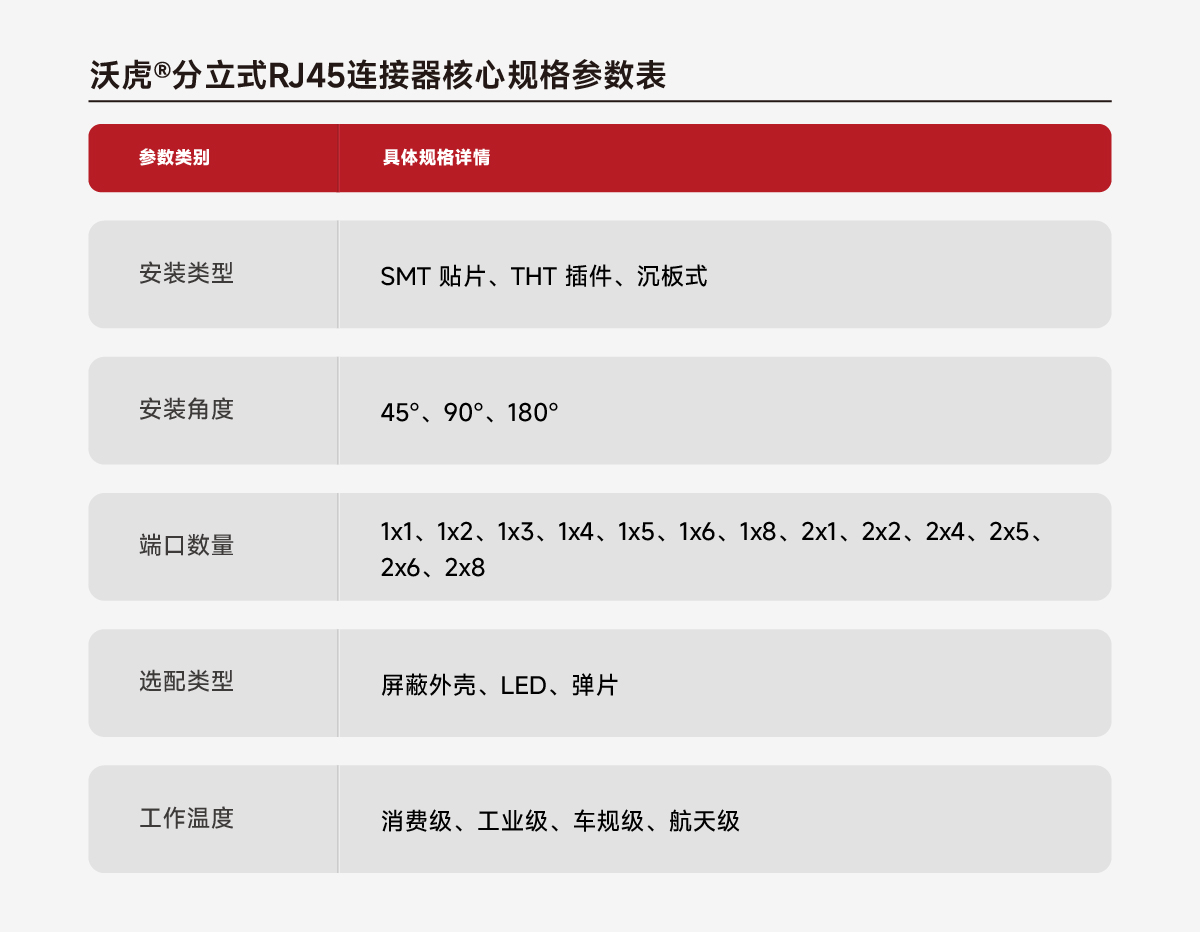

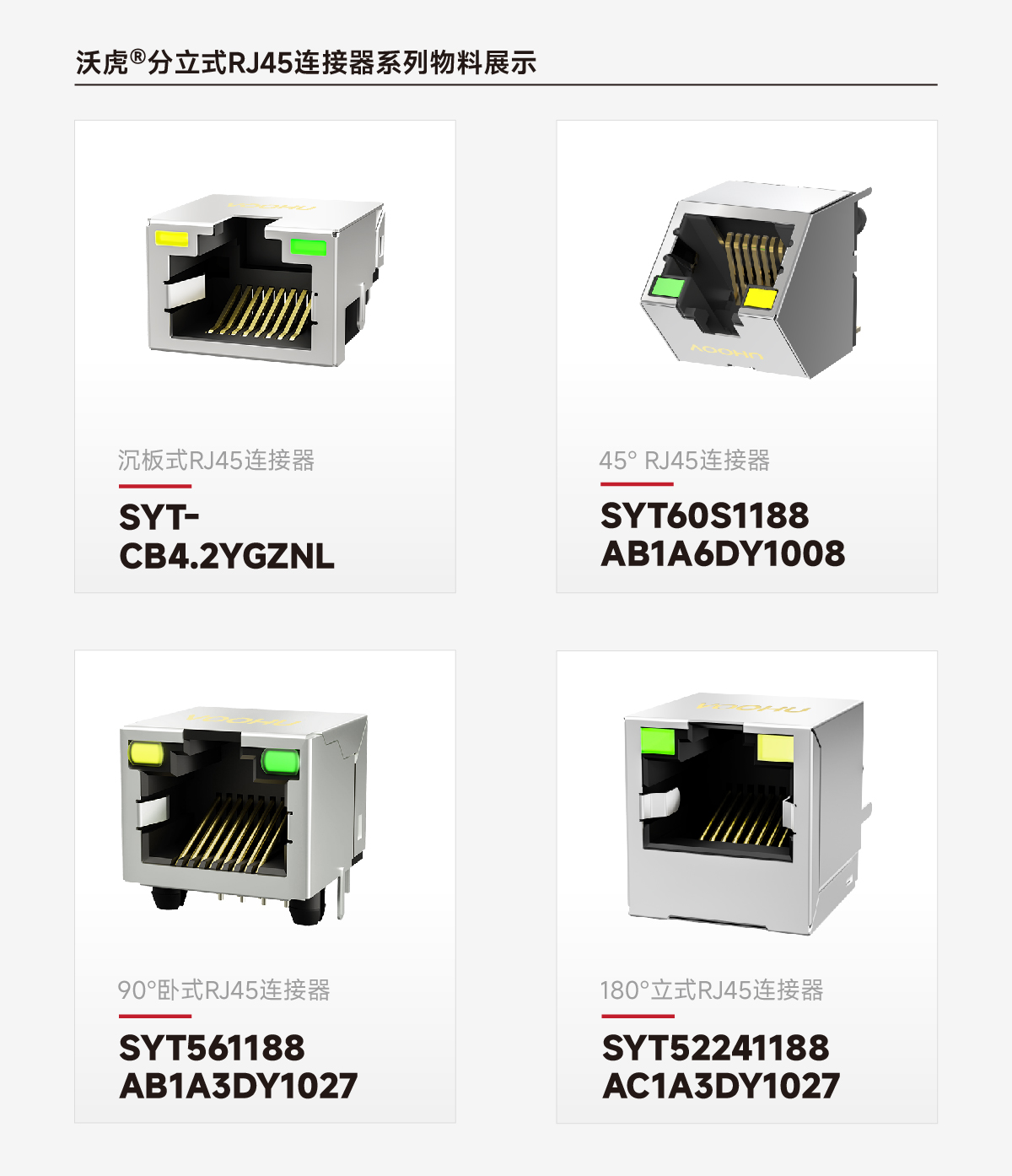

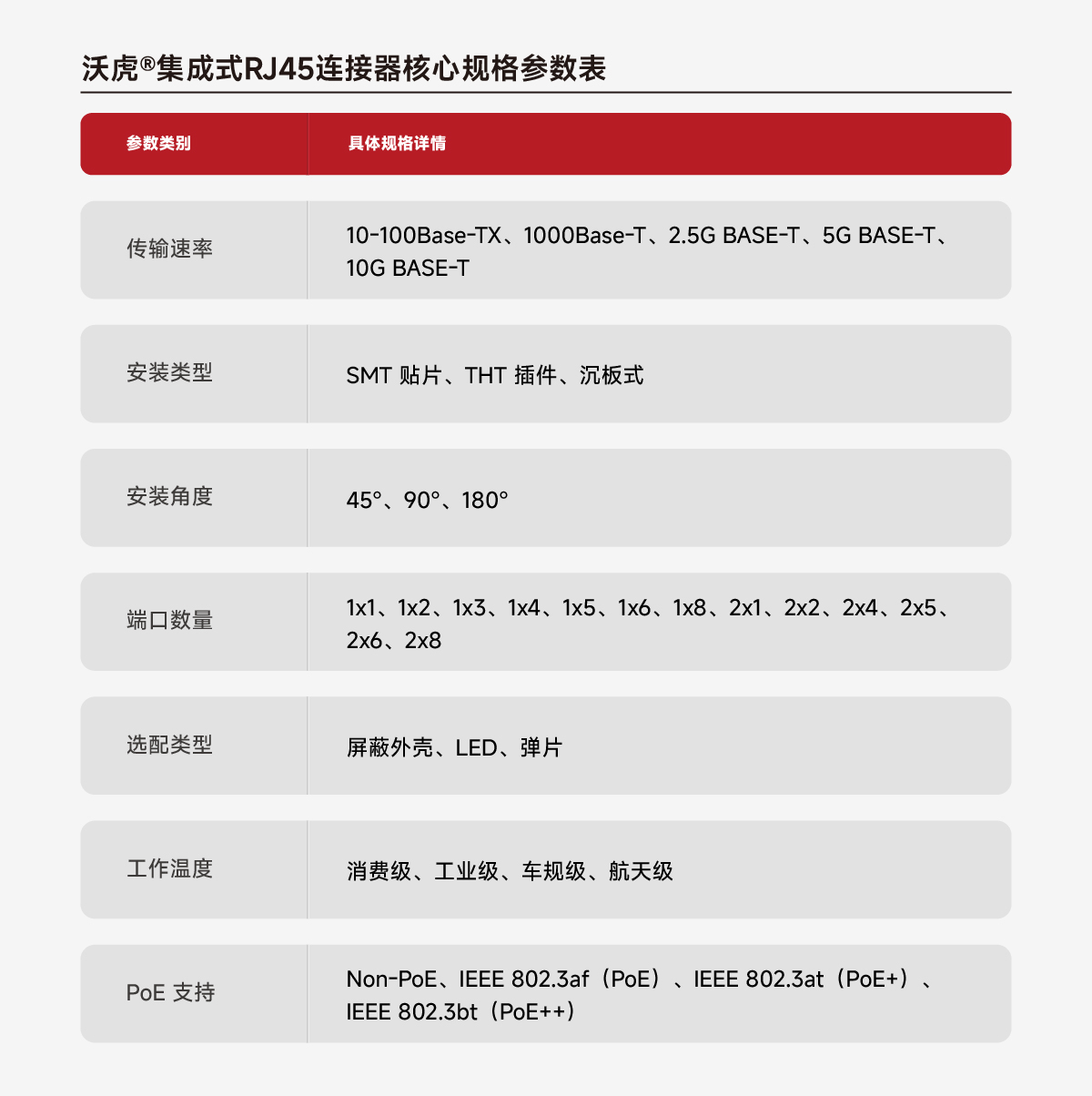

RJ45连接器与集成变压器
提供标准的8P8C网络接口
集成网络变压器件，并支持POE功能
提供高达1500V的电气隔离

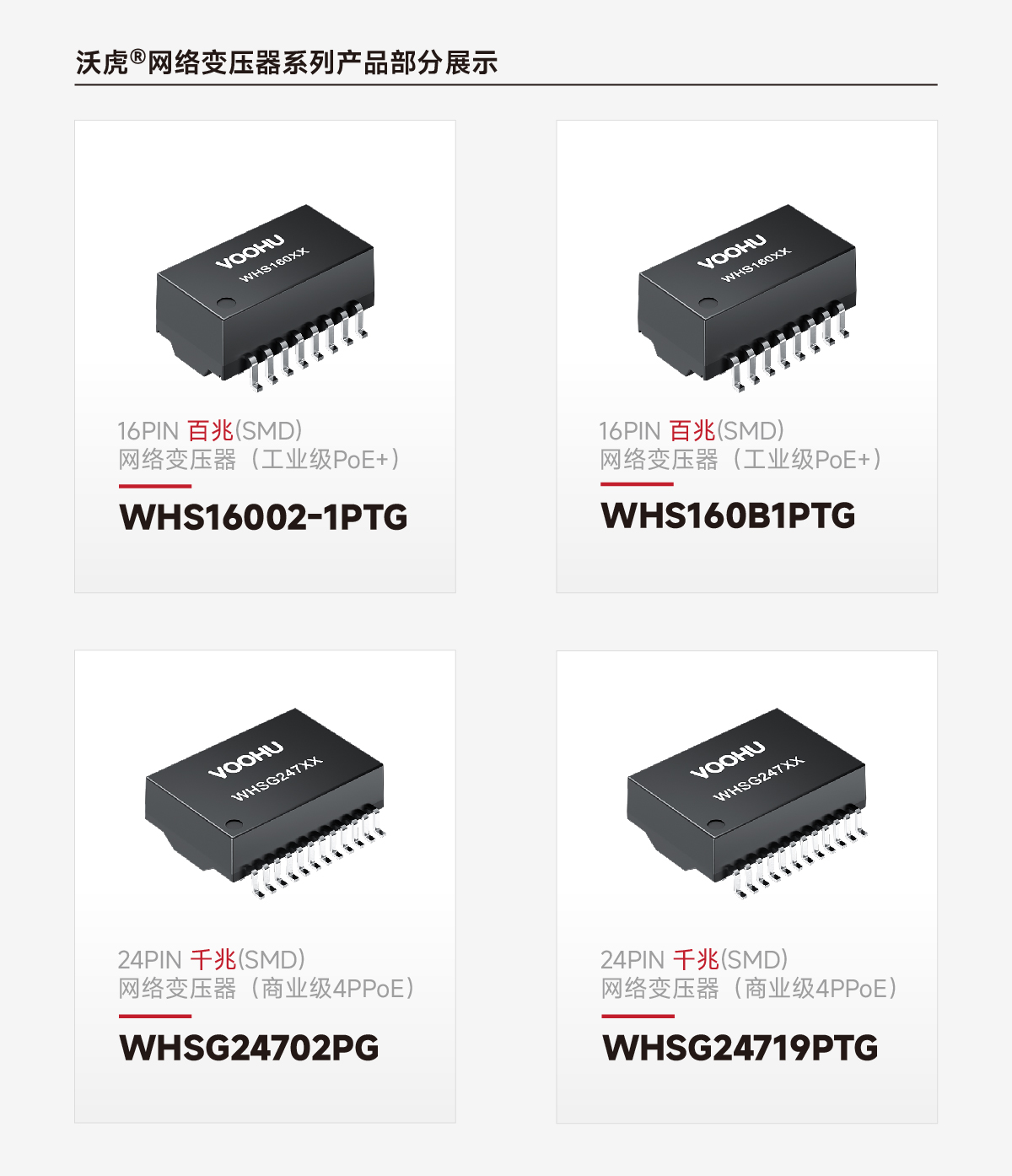

网络变压器
实现信号隔离与阻抗匹配，作为以太网口的通信桥梁，提供电气隔离并增强信号抗干扰能力，传输速率较普通电感更高且能有效抑制信号线上的共模噪声。

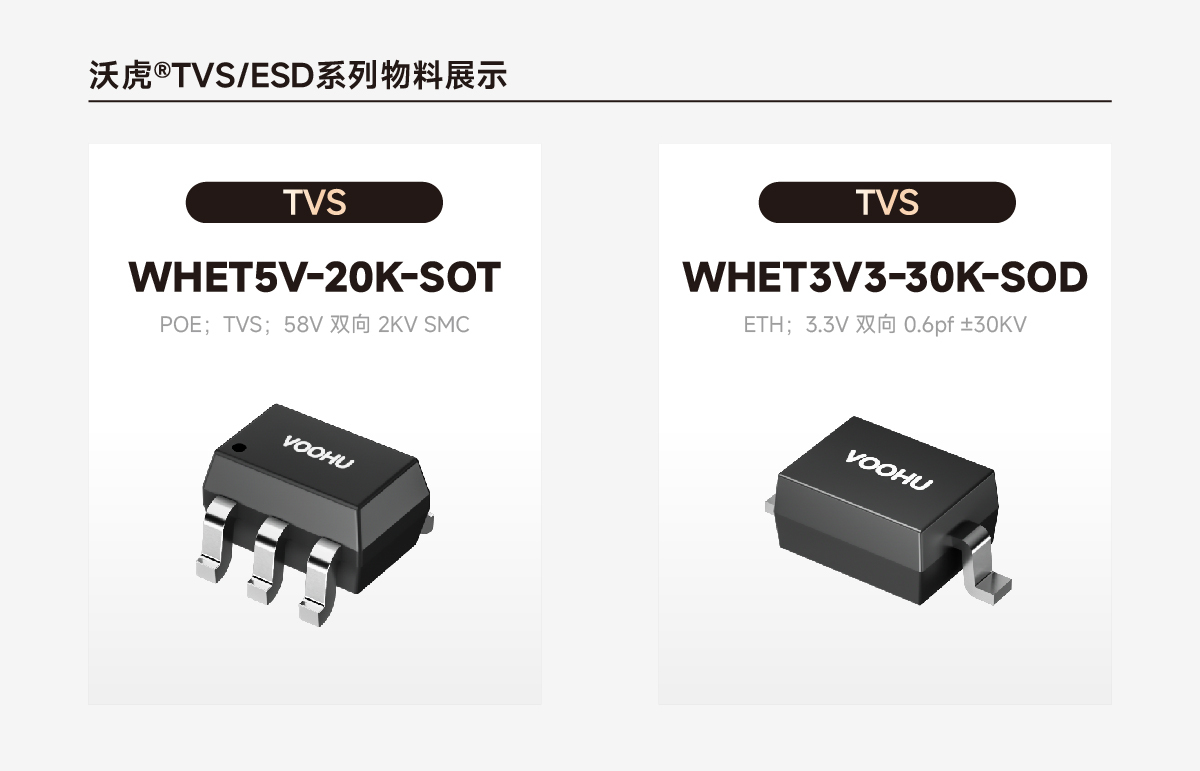

TVS阵列保护电路
TVS阵列在以太网端口的保护策略中至关重要，它能在各种过压威胁情况下提供最低的箝位电压。沃虎TVS阵列能提供：
ESD保护：±30kV（接触放电）/ ±30kV（空气放电）
EFT保护：40A（5/50ns）
雷击浪涌保护：40A（8/20μs）

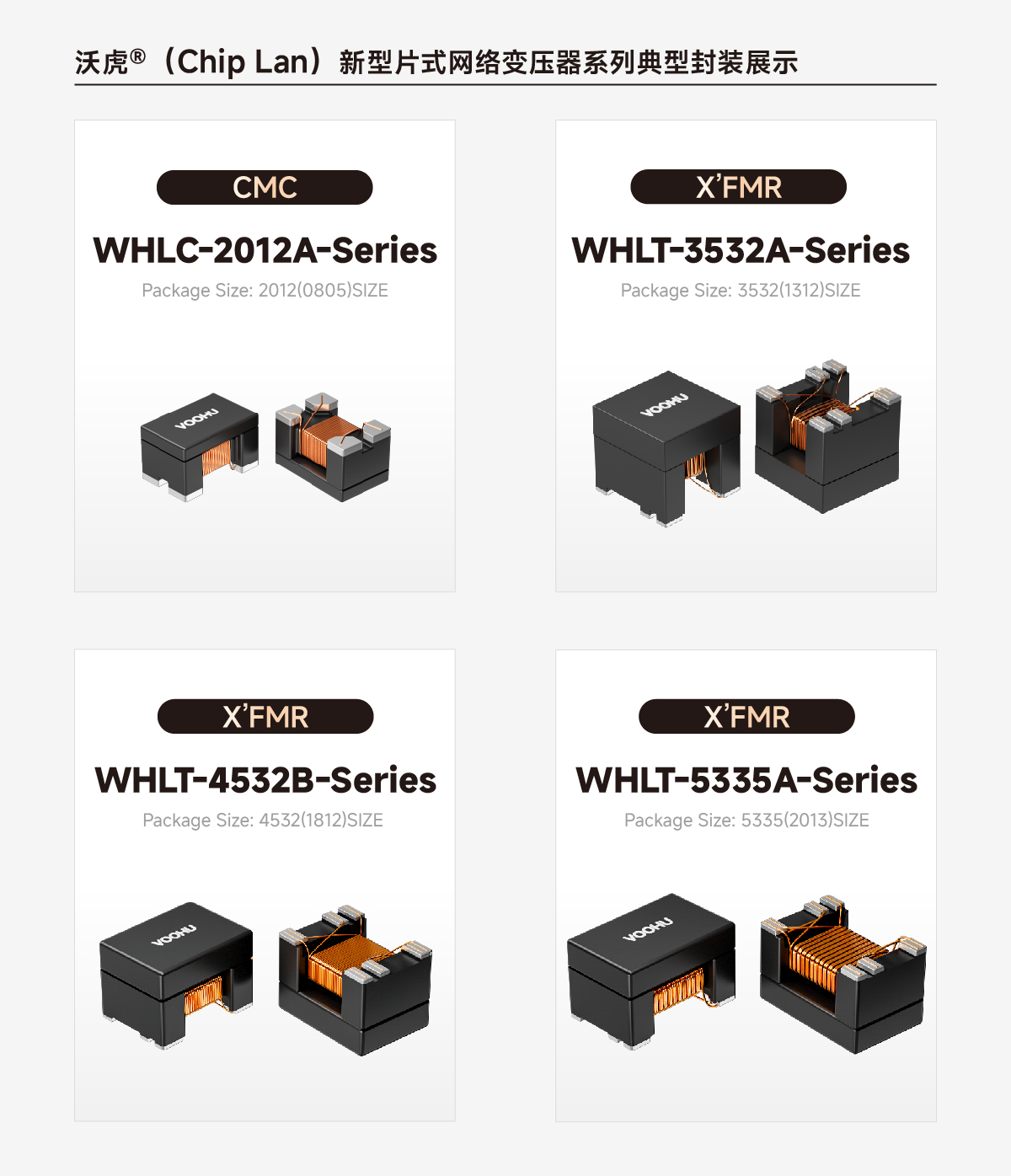

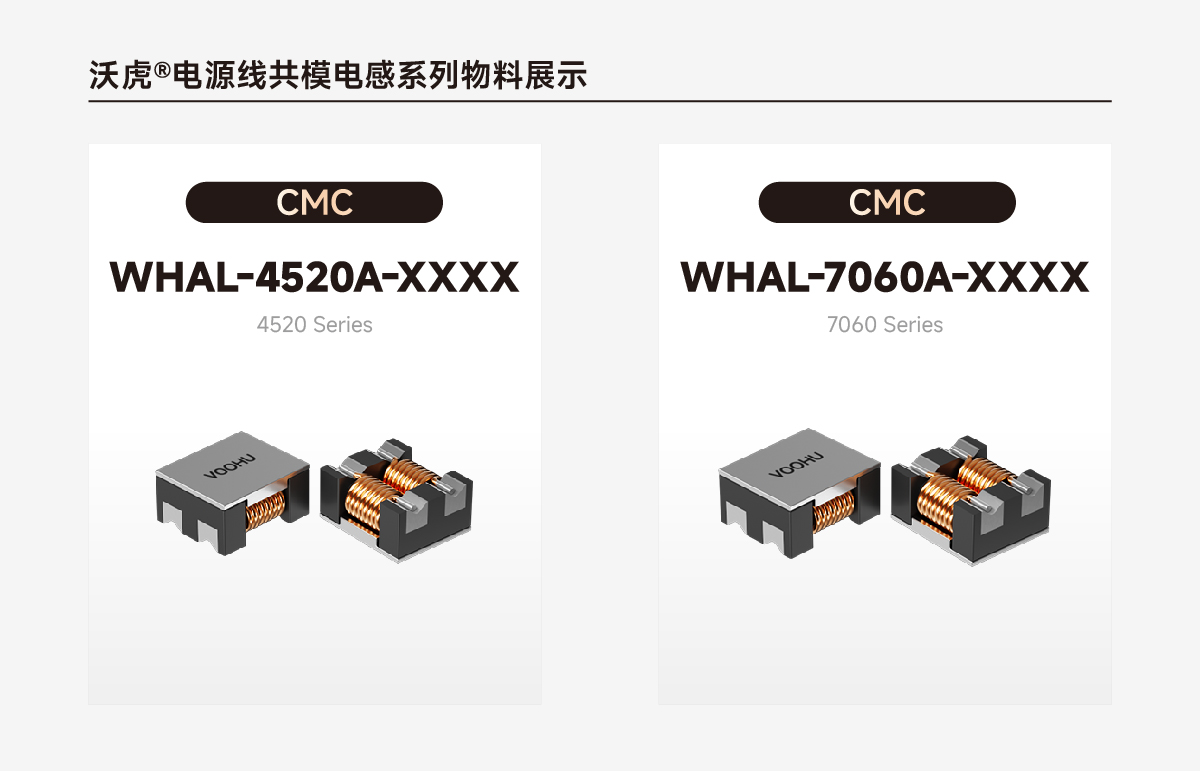

POWER LINE CMC
实现信号隔离与阻抗匹配，作为以太网口的通信桥梁，提供电气隔离并增强信号抗干扰能力，传输速率较普通电感更高且能有效抑制信号线上的共模噪声。

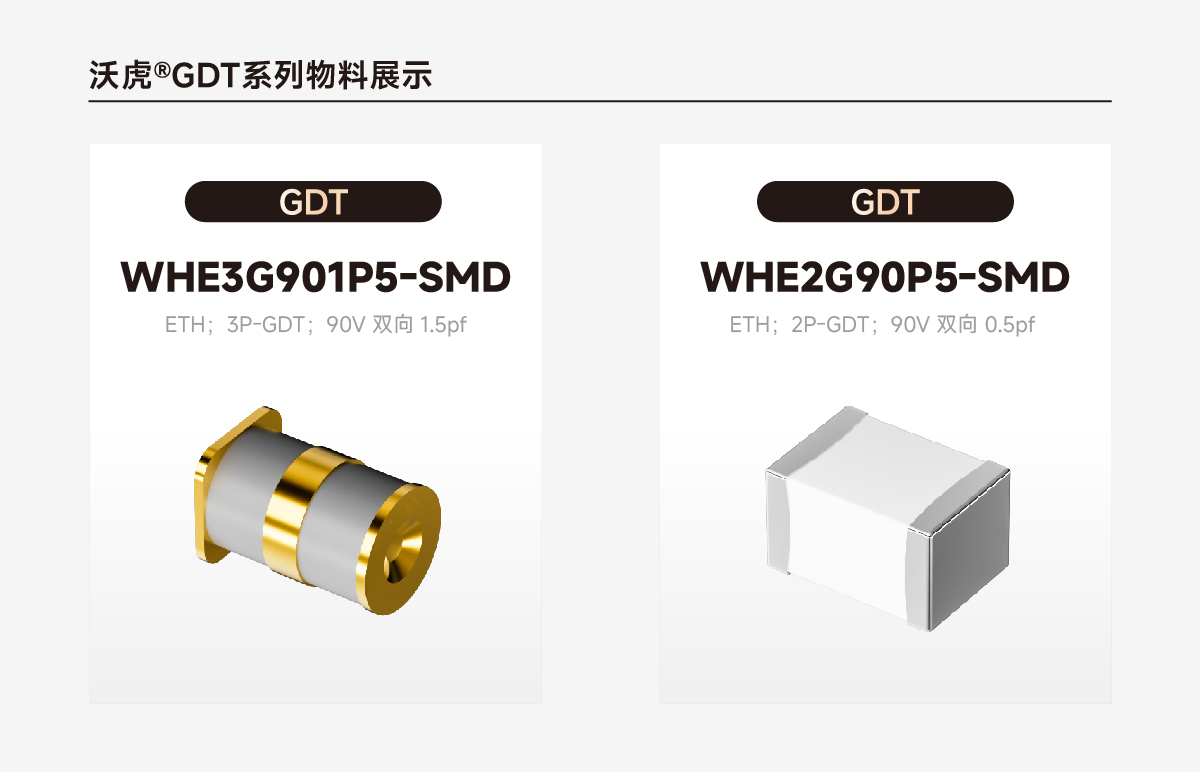

GDT（气体放电管）
应对高能量浪涌事件，作为第一级防护，吸收大部分浪涌能量，响应速度较TVS慢但能量吸收能力更强。
沃虎提供的POE防护方案，采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。（测试条件：IEC61000-4-510/700μs，40Ω，6kV，±5次。）

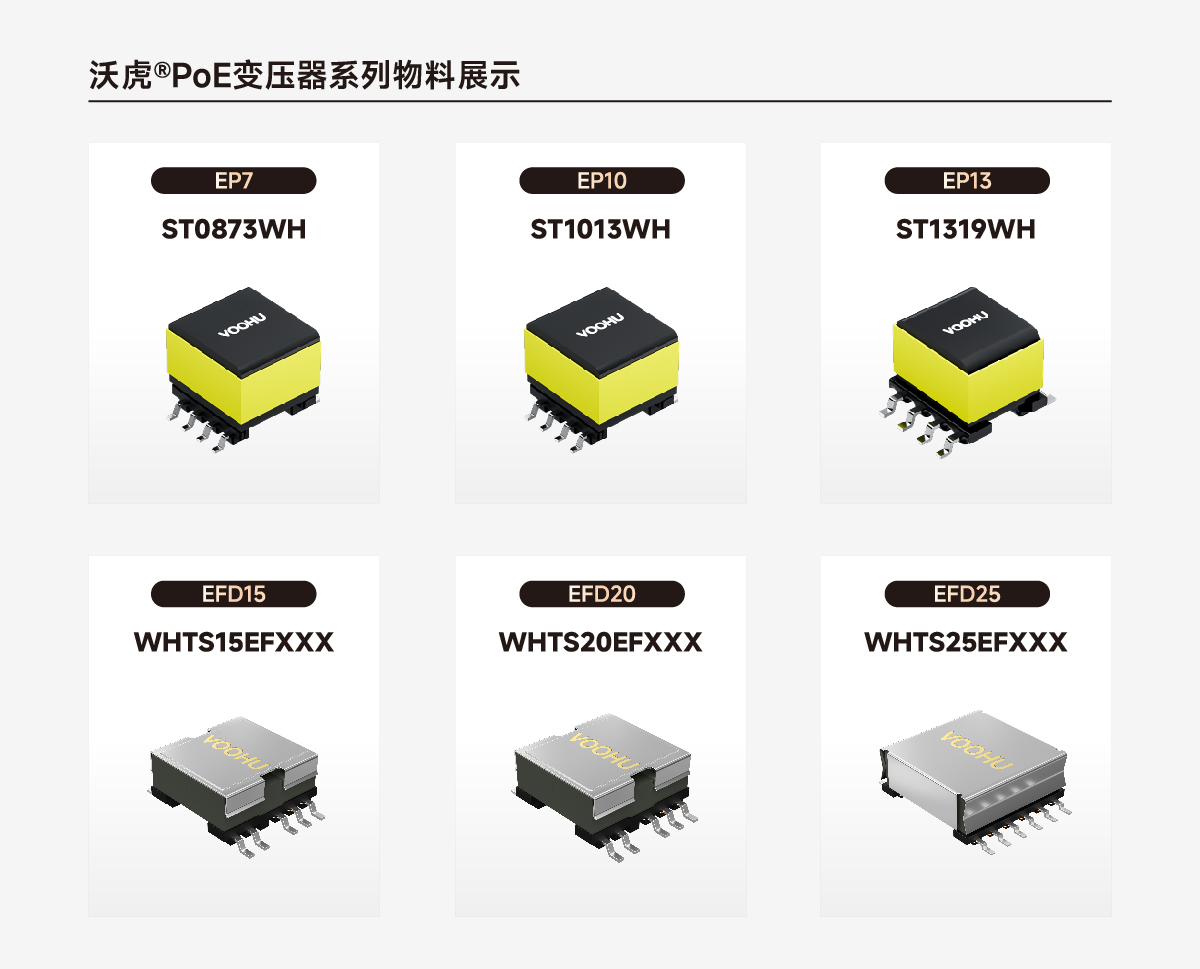

PoE变压器
提供稳定的POE电源滤波和降压功能，保证电源持续稳定输出，有效滤除高频噪声和干扰，满足IEEE 802.3at/af标准，支持-40℃ to +125℃全温域可靠工作。
3.2 电源管理元件
PD控制器
主要功能包括：
检测：识别自己为符合IEEE 802.3标准的PD
分类：向PSE表明所需的功率等级
开启：在检测和分类后安全连接电源
监控：持续监测输入功率并实施保护
隔离DC/DC转换器
主要功能包括：
电压转换：实现输入至输出的高效直流电压变换
电气隔离：在原边与副边之间提供安全的电气隔离屏障
稳压输出：维持精确稳定的输出电压，确保后端电路可靠工作
故障保护：实时监测系统状态，执行过流、过压及过热保护
4. PoE电源转换流程：从45V到3.3V
第一阶段：PoE输入与整流
PSE设备通过以太网线对提供44-57V直流电压
PD控制器管理浪涌电流，防止系统启动时产生过大冲击
集成理想二极管桥确保极性无关的正确连接
第二阶段：隔离转换
初级隔离DC/DC转换器将不稳定的45V输入转换为12V中间电压
采用反激拓扑实现高效隔离，如TI TIDA-010083参考设计中采用具有同步整流功能的反激式器件，效率高达92%
确保1500V基本隔离，满足安全标准
第三阶段：负载点转换
使用高效降压转换器（如TPS62801）将12V转换为3.3V
采用同步整流技术提升转换效率
提供精确稳压（精度优于±2%），满足现代电子元件的严格要求
5. 实际电路设计考量
5.1 PCB布局与隔离
在以太网端口设计中，爬电距离和电气走线间隙对安全性和可靠性至关重要。实验室测试表明，要耐受2kV的瞬态电压，FR4电路板走线间距应至少为25mil。
隔离策略：
数据通道：通过网络变压器实现信号隔离
电源通道：通过DC/DC转换器实现电源隔离
地平面：分隔模拟地、数字地和屏蔽。
5.2 热管理与效率优化
选择高效率转换拓扑（如主动钳位反激）
使用低RDS(on) MOSFET减少开关损耗
合理的铜箔面积和散热孔设计
多级功率转换优化总体效率
以太网通信与PoE供电电路是高度集成的混合信号系统，巧妙地将高频数据通信与高效功率传输结合在一起。从45V不稳定PoE输入到3.3V稳定输出的转换过程，涉及多级精密电源管理，每一级都有其独特的设计挑战和解决方案。
通过合理的元器件选择、细致的PCB布局和严格的保护策略，可以构建出可靠、高效且符合标准的以太网PoE供电设备，满足现代互联设备对数据和电力同步传输的日益增长需求。
