【应用解决方案】隔离SPI解决方案

在电池管理系统（BMS）架构演进中，通信拓扑的选择直接决定了系统的可靠性、成本与可扩展性。
隔离SPI主流方案通过电气隔离与差分信号传输构建起抗干扰的"防护墙".隔离SPI通过变压器或电容耦合实现电气隔离，可承受数百伏甚至千伏级的电压差。

在BMS中，电池组高压侧与低压侧MCU之间必须隔离，传统方案需4通道数字隔离器，而isoSPI仅需一个小型变压器即可完成隔离，极大降低成本。这种隔离能力不仅保护低压侧处理器免受高压冲击，还极大提升了共模抑制能力，确保测量精度。

    在现代电动化浪潮中，电池早已超越传统动力单元的范畴，成为智能汽车的"心脏"与"神经中枢"。然而，这颗心脏的每一次搏动都涉及复杂的电化学反应，数百个电芯单元在充放电循环中的微小差异，可能演变为灾难性的热失控或容量衰减。如何确保每个电芯既独立运行又协同一致，成为BMS系统设计的核心挑战。沃虎科技深耕汽车电子领域十余年，推出的SPI隔离通信解决方案。

1.拓扑结构介绍

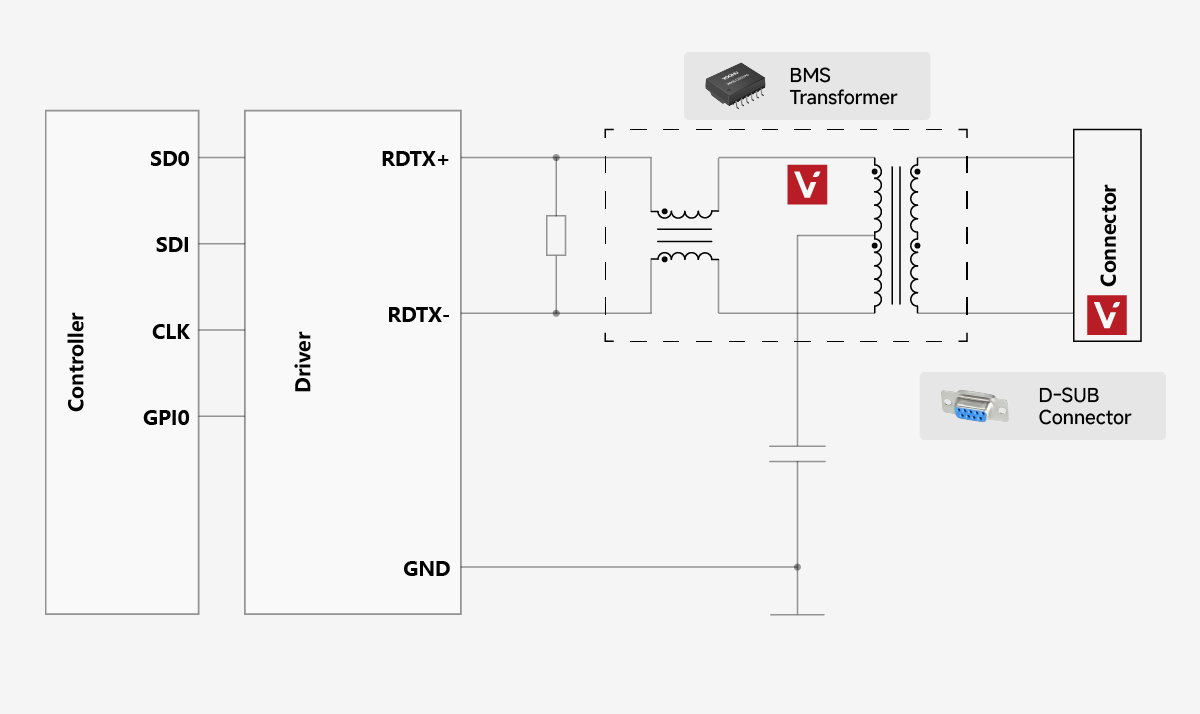

沃虎SPI方案摒弃传统并行总线的臃肿线束，采用隔离SPI拓扑结构，将每块SPI从板与相邻板卡精密串联，形成从电芯模组到终端BMU的"数字神经链"。
这种设计的精妙之处在于：数据流以差分信号形态在双绞线上逐级传递，时钟与片选信号同步分发，每个节点既是信息采集终端，又是信号中继站。

相较于CAN总线的仲裁延迟与广播风暴风险，菊花链拓扑的确定性通信时序确保电压、温度采样同步精度<1μs；相比传统SPI的点对点局限，沃虎的隔离SPI方案通过隔离变压器耦合，将传输距离延伸至15米以上，支持多达16级级联，完美适配从48V轻混到800V高压平台的各类电池包物理布局。
最终汇集至BMU的，不仅是离散的数据点，而是一幅完整的电池健康图谱——每个电芯的SOH、SOC、内阻变化趋势在毫秒级维度上动态呈现，为电池均衡策略与故障预警提供全景式输入。

2.器件矩阵推荐

沃虎深知，BMS的可靠性由最薄弱的环节决定。
因此，方案提供从连接器到功率器件的全栈式选型库，覆盖客户从样机到量产的完整开发周期：

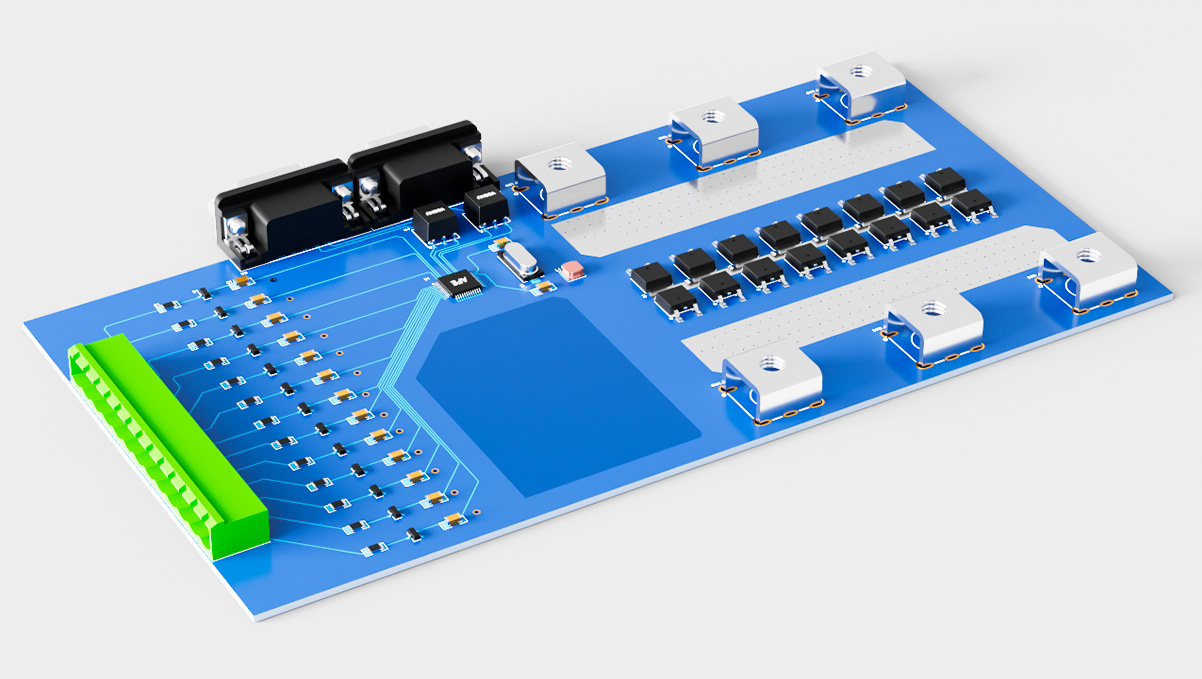

1. 机械接口：D-sub连接器的场景化匹配

针对不同电池包的安装空间与振动等级，提供25P、15P、9P三系列D-sub连接器。
25P版本适用于16串以上高压电池组，集成电源、CLK、CS与多路差分信号；
15P面向8-12串中端平台，优化PIN利用率；
9P则为微型电动工具的极简设计而生。
所有连接器均通过USCAR-2振动等级III认证，镀金端子确保500次插拔寿命，IP67防护等级抵御电池包凝露侵蚀。

2. 隔离核心：Bms隔离变压器系列

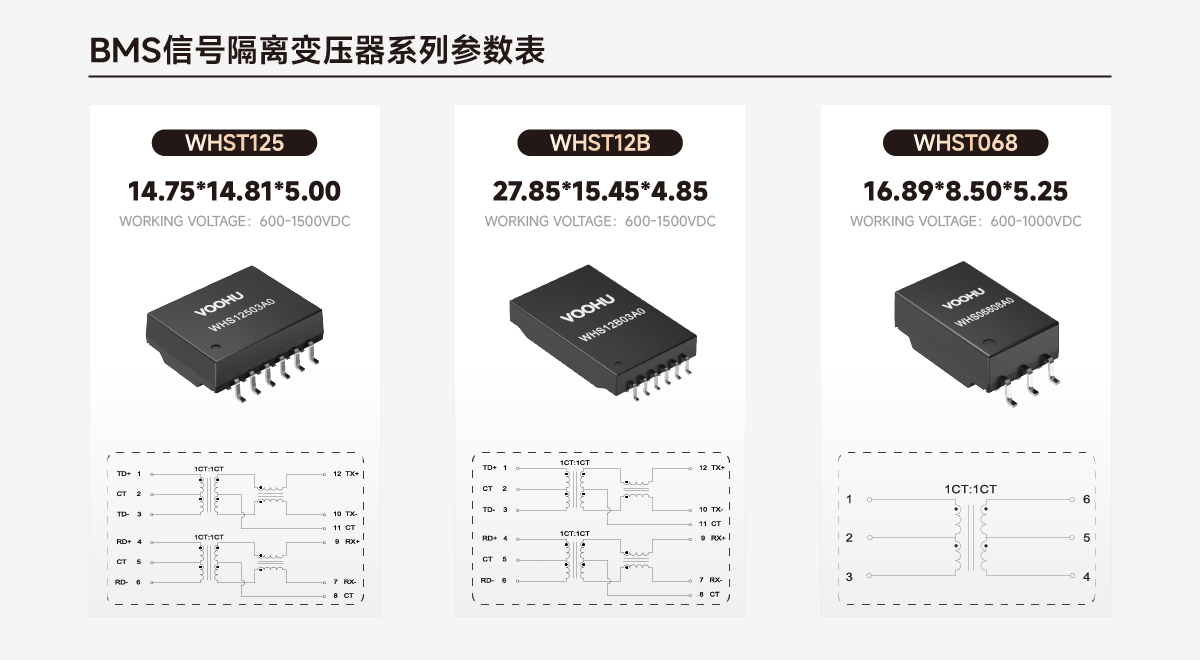

作为SPI电气隔离的"心脏"，沃虎提供S12、S125、S068三大系列。
S12系列适用于最高250Vrms工作电压，耐压等级3kV；
S125系列面向800V高压平台，采用分段绕组设计，耐压可达5kVrms；
S068系列则为体积敏感的PHEV电池包定制，高度仅3.5mm，却能在-40℃~125℃车规级温度范围内保持±2%的耦合系数精度，确保差分信号边沿完整性。

3. 采样大脑：AFE芯片的精准守护

AFE芯片承担单体电压/温度采样与紧急开断保护双重职责。
沃虎方案中的AFE支持16通道同步采样，电压精度±1.5mV，温度通道NTC精度±0.5℃。
关键在于其硬件过压/欠压比较器可在<10μs内触发驱动信号，直接关断MOS管，无需MCU干预，为热失控等极端场景提供硬件级安全冗余。

4. 防护与执行：TVS与MOS管的协同防护

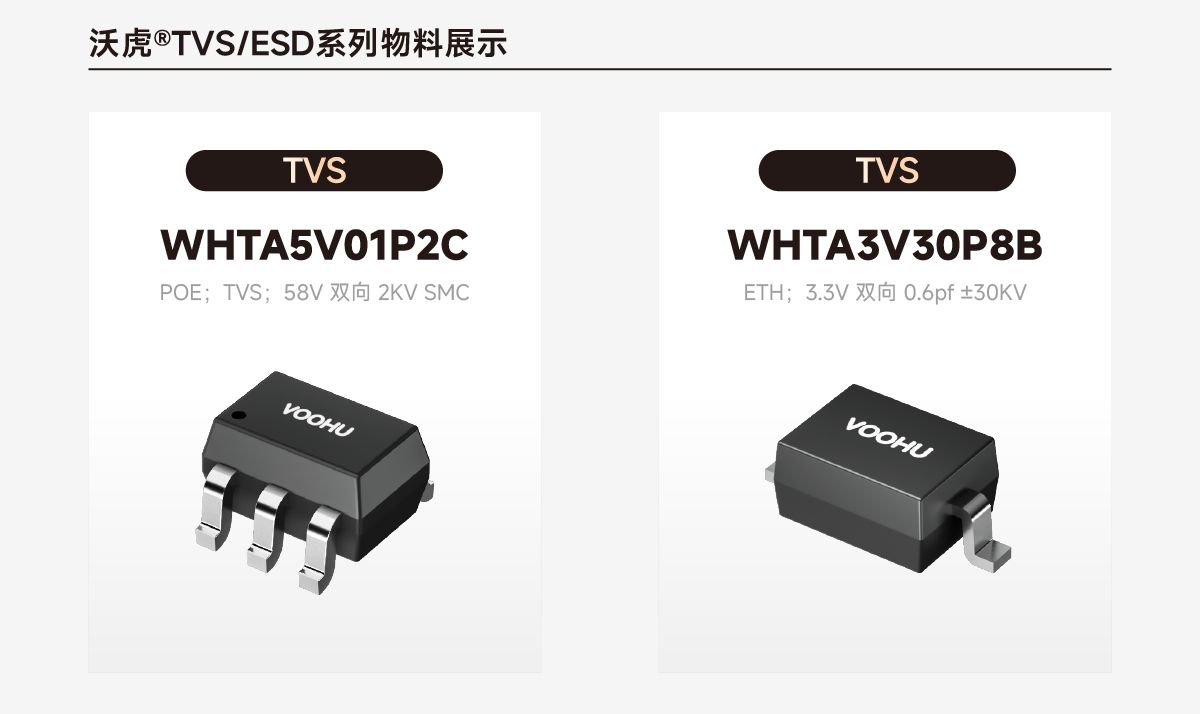

TVS防护器件：在AFE输入端与SPI总线接口处部署TVS阵列，钳位电压<40V，响应时间<1ps，有效抑制电池包内继电器切换产生的浪涌与ESD冲击。

高压MOS管：作为电池组主回路的电子开关，承担400V/600A级通断任务。
沃虎优选车规级SiC MOS，导通电阻<2mΩ，开关损耗降低60%，其驱动信号直接来源于AFE的硬件保护输出，确保故障响应路径最短
