【应用解决方案】SPE单对以太网解决方案（第二期）

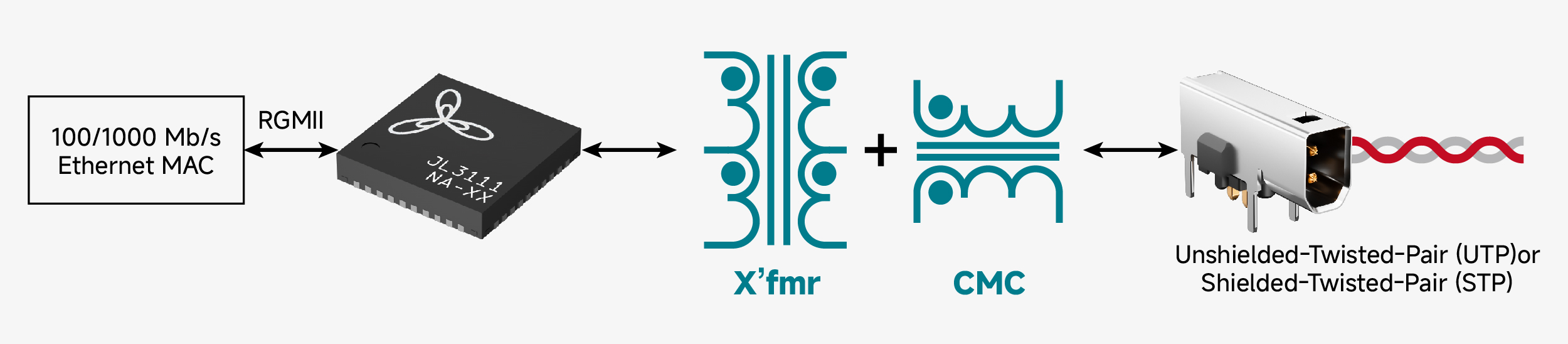

沃虎电子（VOOHU）针对单对以太网（SPE），推出基于景略 JL3111 的单对以太网方案。
此方案用于单对双绞线（single-pair）通讯，支持RMII 100Mbps 的数据速率,符合 IEEE802.3bw。
该方案适用于汽车及小体积智能化工业领域，具有出色的 EMI/EMC 和 ESD 性能，满足汽车和工控领域抗干扰和低功耗的需求。

为方便客户直观了解方案细节、快速匹配自身需求，沃虎官网(WWW.VOOHU.CN)设立解决方案专区：点击行业方案--解决方案--SPE，在这里可随时查阅各场景下的完整方案文档（含拓扑图、元件选型清单、性能参数表），下载针对各个细分领域的技术手册，还能获取方案落地案例的实测数据与优化建议。无论是前期方案规划、中期技术选型，还是后期问题排查，官网参考资源都能为客户提供精准支持，助力缩短设计周期、降低开发风险。

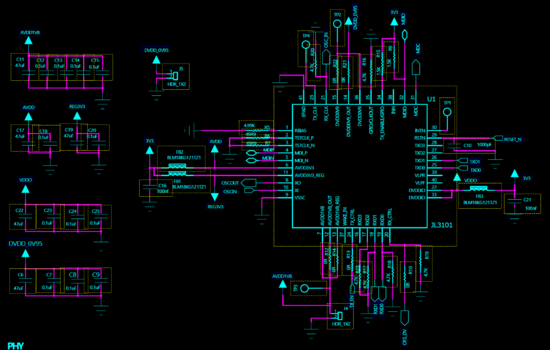

方案原理图

1.PHY
符合1000BASE-T1 IEEE 802.3bp规范
符合100BASE-T1 IEEE 802.3bw规范
RGMII支持多种电平标准，包括3.3/2.5/1.8/1.5V
集成了MDI接口的终端匹配电阻以消除无源器件
支持自动协商
支持基线漂移(BLW)补偿
支持中断功能
支持网络唤醒功能(WoL)
自适应均衡与回声消除
自动极性校正
网络状态指示灯
支持IEEE 1588v1/v2 和802.1AS
超低功耗
封装为40-pin 6mm×6mm QFN

VDD_HV_B：以太网模块的供电电源为3V，连接到 VDD电源域

TX_EN：发送使能信号。

SMI：串行管理接口（ Serial Management Interface），包括 MDC 和 MDIO 两条信号线。

TXD[1:0]：数据发送信号，该信号是 2-bit 一组的数据信号。

RXD[1:0] :数据接收信号，该信号是 2-bit 一组的数据信号。RMII 接口通过 2-bit 数据信号 TXD[1:0] 和 RXD[1:0] 进行交换，发送和接收信号与 REF_CLK（shared reference clock）同步。

RX_ER：接收错误信号。该信号必须保持一个或多个周期（RX_CLK），从而向 MAC 子层指示在帧的某处检测到错误。

RX_DV：接收数据有效信号。该信号表示 PHY 当前整针对 RMII 接收已恢复并解码的半字节。

TX_CLK：连续时钟信号，该信号提供进行 TX 数据传输时的参考时序。标称频率为：速率 10Mbit/s 时为 5MHz;速率为 100 Mbit/s 时为 50MHz。目前 S32K344 板上由外部晶振提供 50MHz 时钟源，实现百兆通信。

2.网络变压器

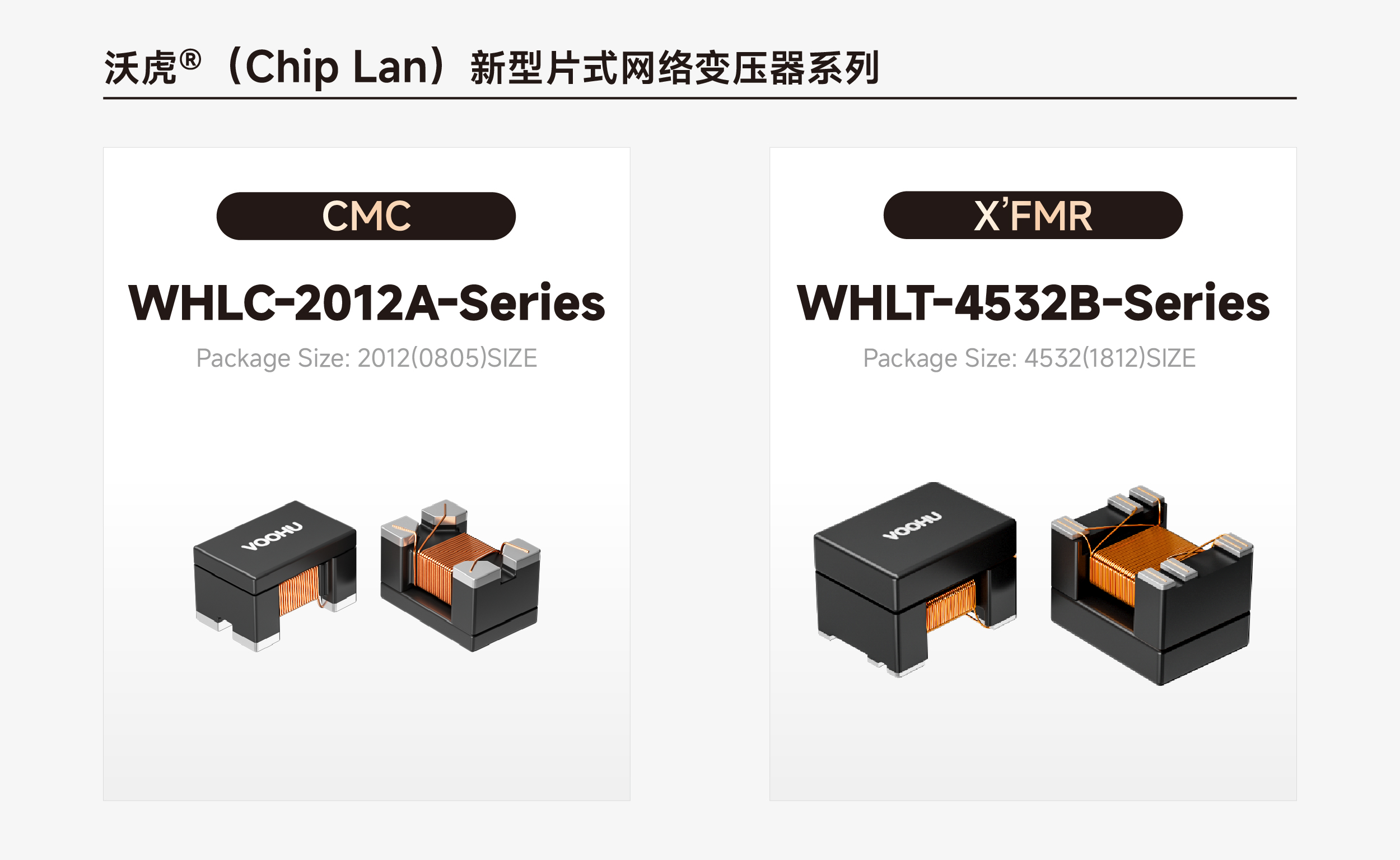

沃虎引入领先的全自动化生产的新型片式网络变压器（Chip Lan）采取H+I结构、全自动化生产模式，突破传统环形绕线变压器、电感设计方案，实现规模性、全流程自动化生产。产品符合欧盟RoHS2.0规范、可与全球主要PHY芯片品牌供货商的产品兼容。

100/1000/2.5G/5G/10GBASE-T新型片式网络变压器符合IEEE802.3有线局域网的相关标准，其新型片式网络变压器小体积，高耐压，兼容宽温性能，低成本的产品优势，广泛应用于网络通信、消费电子等领域。

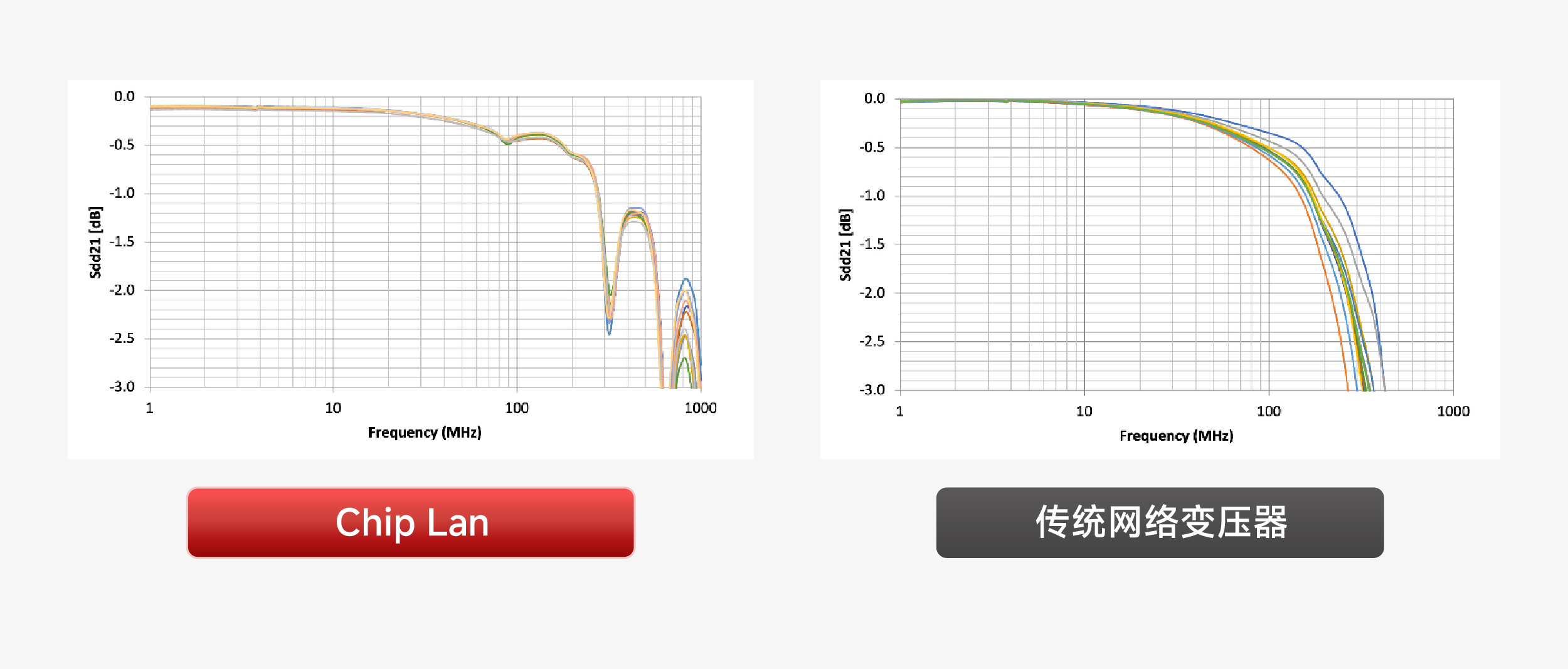

插入损耗降低40%，一致性±3%（如图）

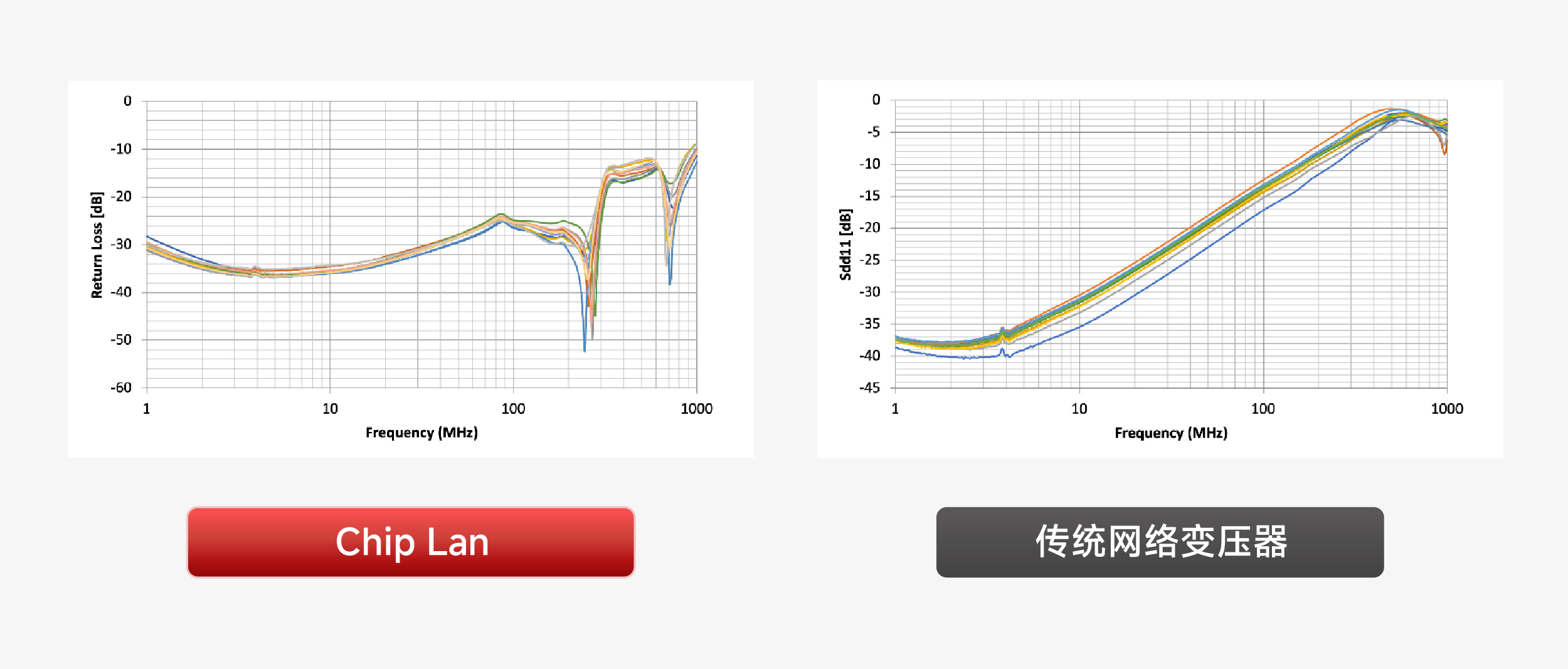

回波损耗优化35%：磁芯干扰减少，信号反射显著抑制（如图）

支持PoE af/at/bt：供电能力达90W+，满足IP摄像头/工业IoT需求

X'FMR：

适用于包括网络设备、通信设备、数字消费电子产品等在内的各种设备的局域网接口
符合以太网 1GBase-T 标准
改进的回波损耗和串扰特性
采用自动绕线工艺的高品质产品
工作温度范围：-40℃ 至 +105℃
支持 1500Vrms/1mA/60s 高压测试
符合 RoHS 标准

CMC：

高共模阻抗在高频下具有优异的噪声抑制性能
90Ω~1200Ω可选，适用于不同的噪声水平和信号频率
抑制共模噪声而不衰减信号
采用自动绕线工艺的高品质产品
工作温度：-40℃ 至 +105℃
2012(0805)封装，符合RoHS标准

通过核心芯片的合理选型、针对高频损耗与电磁兼容的细致PCB布局，以及严格的信号保护策略，可以构建出稳定可靠、结构紧凑且完全符合相关标准的单对以太网通信设备，满足工业控制、车载网络及智能传感等领域对轻量化布线和高带宽数据通信的日益增长需求。
