【设计指南】网络变压器与集成RJ45的PCB布局设计指南

在工业通信设备设计中，以太网变压器和集成RJ45连接器的布局直接影响信号完整性、EMI性能及PoE稳定性。本文基于行业规范（IEEE 802.3）以及相关技术指南，为工程师提供PCB关键布局策略。

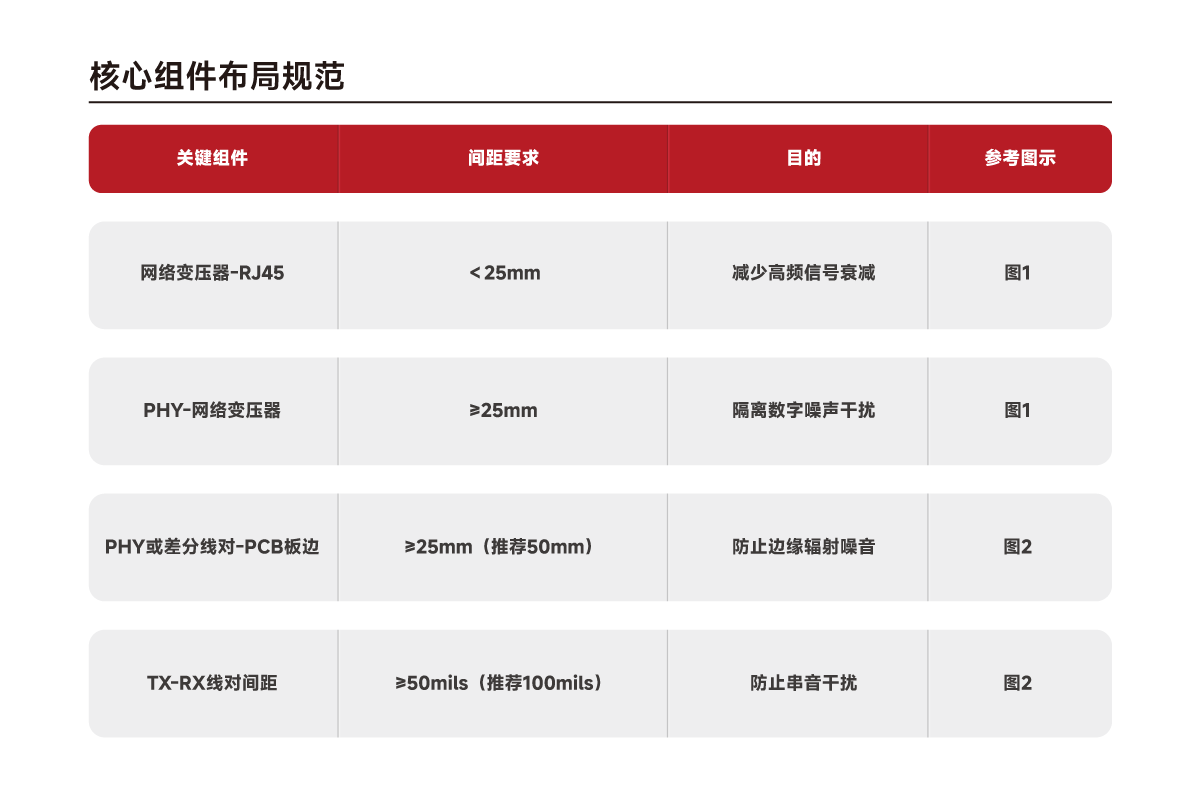

一、核心组件布局规范

二、走线长度与对称性

• ▪ 关键信号走线应尽量短，减少高频噪声影响（含电源/地平面噪声），并降低容性负载

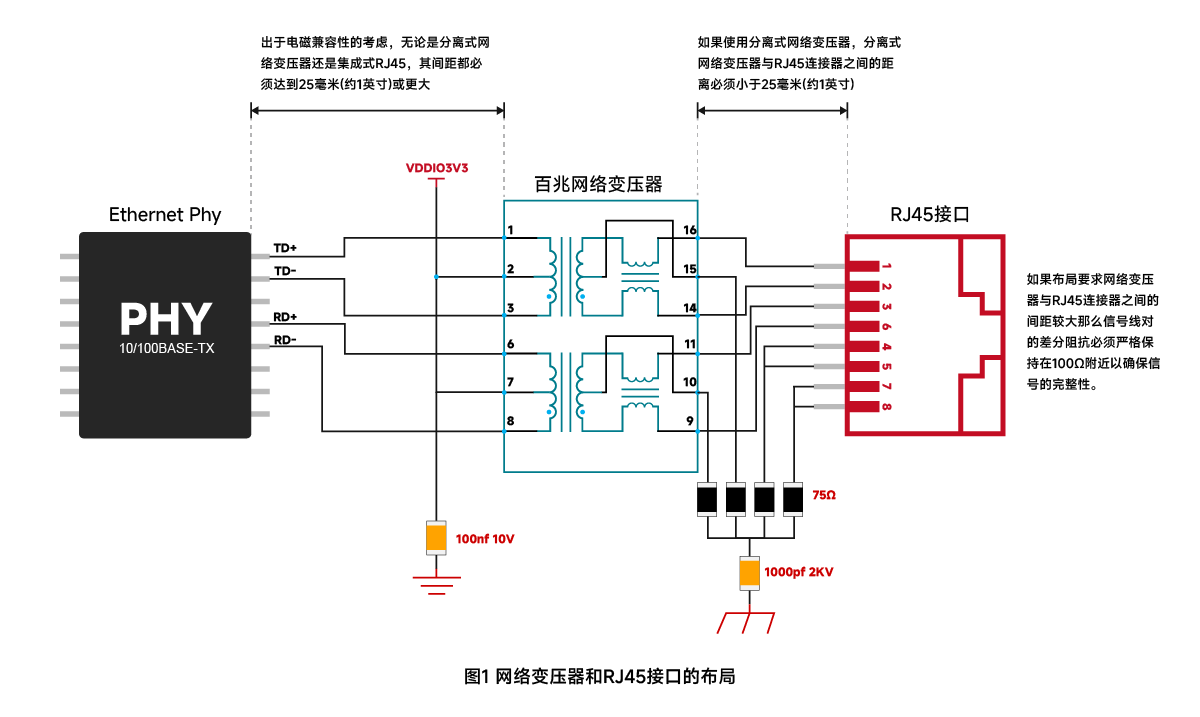

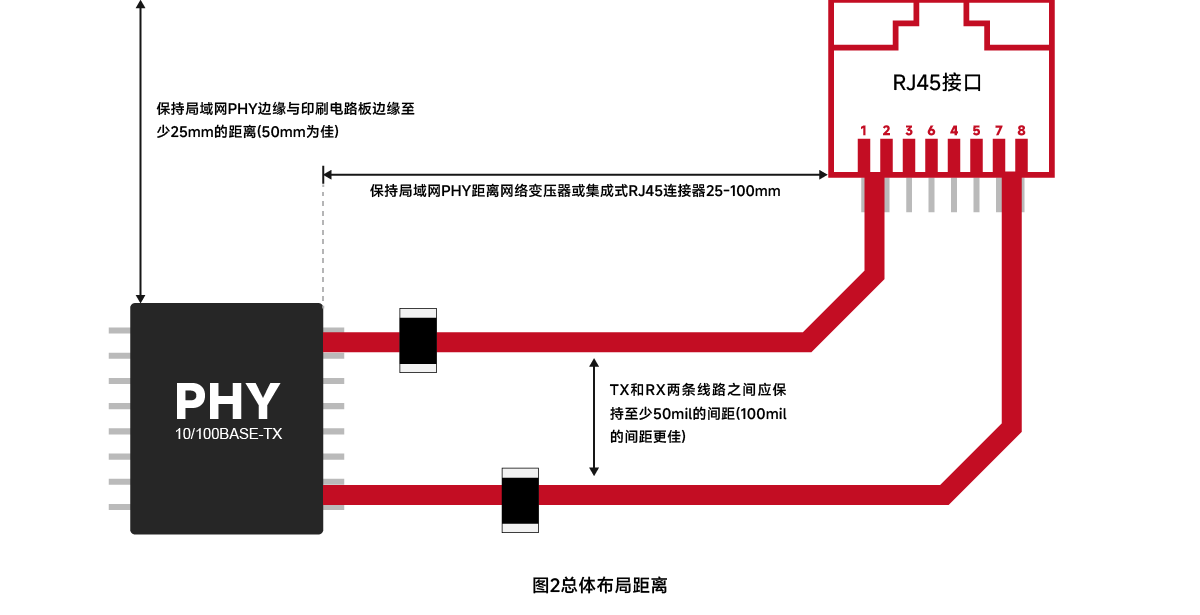

  ▪ 差分线对应尽量短且对称：从PHY芯片经网络变压器到连接器的总长应<4英寸

  ▪ 差分对内走线长度差应≤50mils（1.25毫米）且尽量对称。非对称/不等长走线会引发共模噪声

  ▪ 为减少线对间串扰，不同差分对间距需>50mils（1.25毫米）。此规则同样适用于板上其他收发器电路

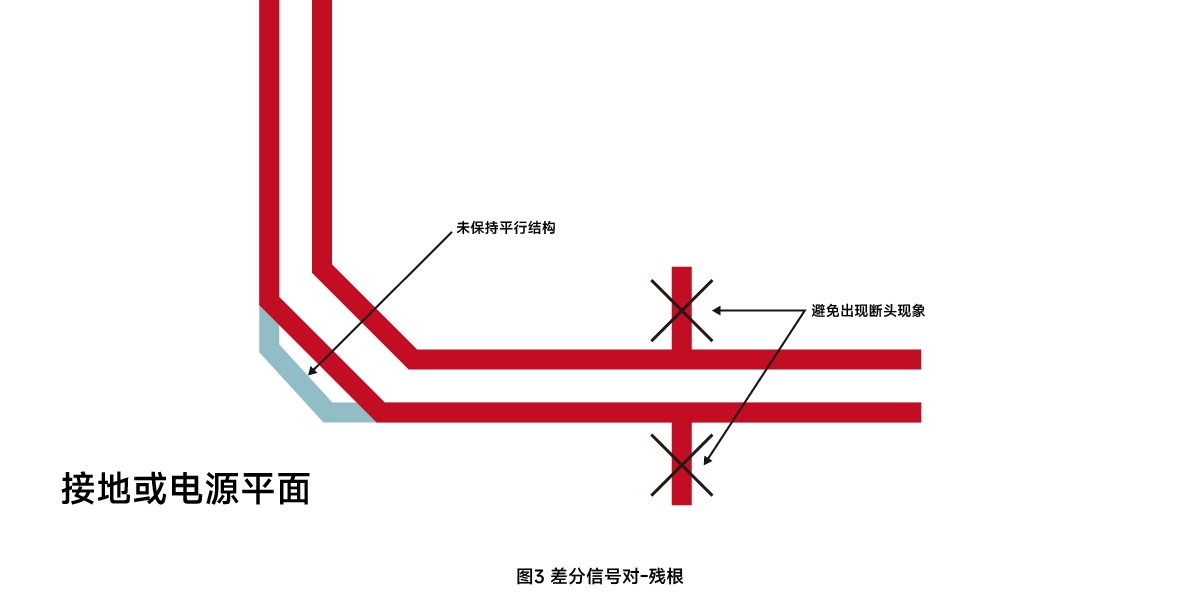

  ▪ 所有信号走线（尤其是差分对）应避免残桩，见图3

  ▪ 差分线对内部走线（如TD+与TD-）应平行且等长，以最小化延时差，降低共模噪声和EMI

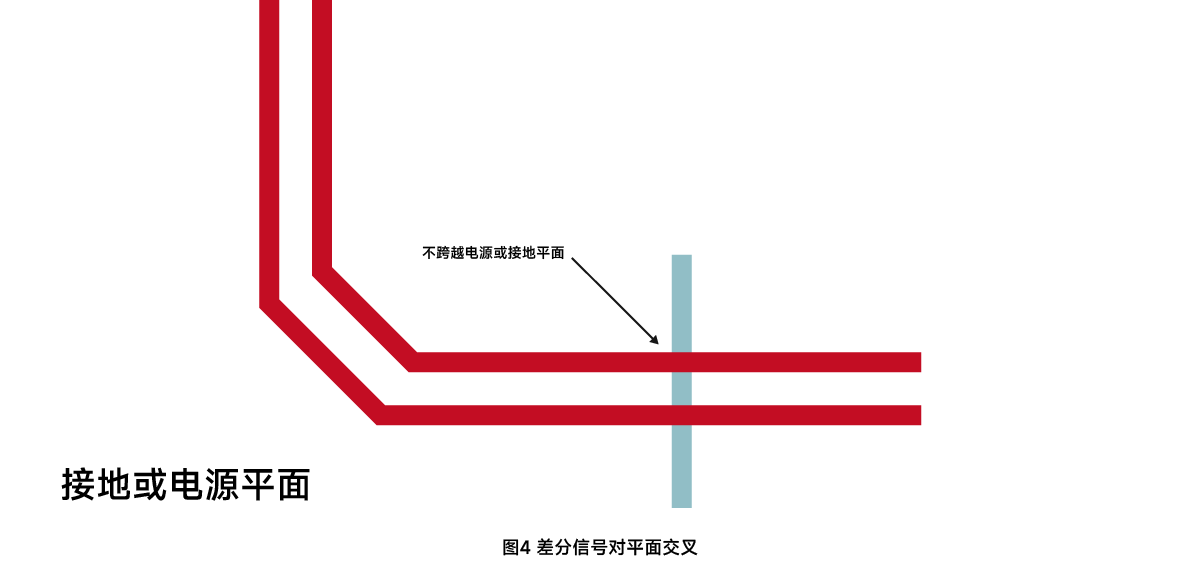

  ▪ 信号走线禁止跨越平面分割（图4）。跨越分割会导致回流路径异常，影响信号质量并引发EMI

  ▪ MDI信号走线需具有50Ω对地或100Ω差分受控阻抗





  ---


  三、差分线对布线指南


  • 为尽量减少高速信号布线区域内的串扰和传播延迟对电路板的影响，请遵循以下布线指南：

    ▪ 数字信号远离模拟走线（≥300mils/7.5毫米）

    ▪ 若其它层的数字信号无法用地平面隔离，应与差分对垂直布线

    ▪ 允许使用多口连接器模块，但各电路信号需严格隔离

    ▪ 差分线对内部最大间距≤10 mils

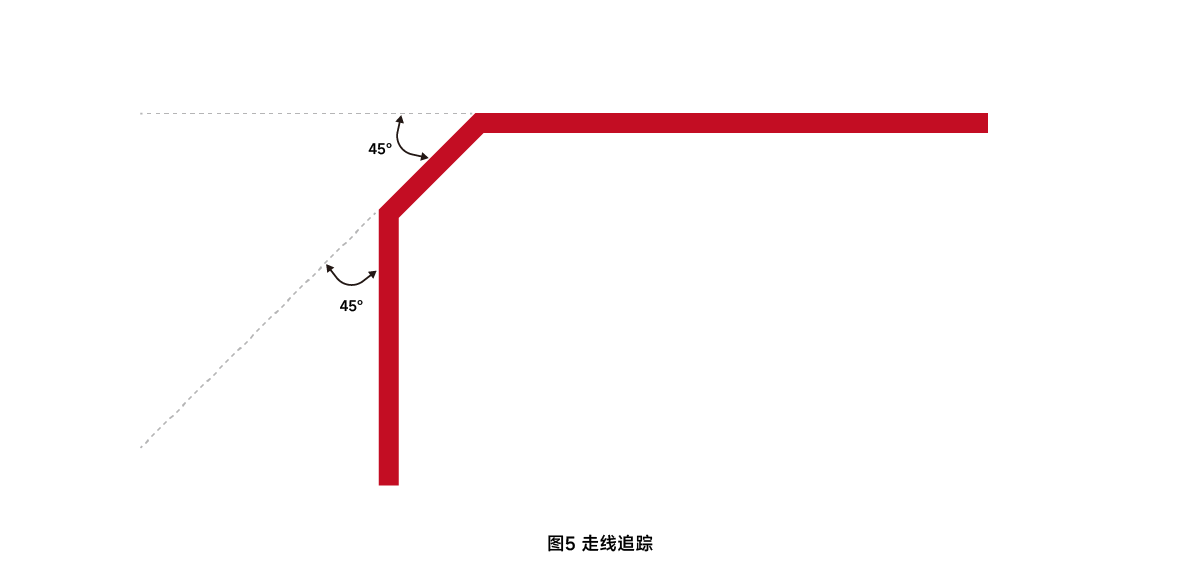

    ▪ 理想情况下信号路径无交叉或过孔。尽量同层布设整对走线。过孔导致阻抗突变需最小化（每个走线最多2个过孔）。高速信号需最小化拐角和过孔数量。90°弯折需用双45°替代（图5）

    ▪ 走线离板边距离需大于走线距地平面高度，使电场更易耦合至地平面

    ▪ 禁止在晶体/振荡器下方布线，防止时钟耦合。时钟驱动走线距开孔的最小距离需大于最大孔径尺寸

    ▪ 禁止在分割的参考平面上方布差分线对

    ▪ 差分线端接元件尽量靠近PHY芯片





    ---


    四、走线几何结构


    ▪ 控制走线EMI辐射的关键：走线长度及线宽/距地高度比。为降低电感，高速信号和靠近地/电源层的信号层应尽量短而宽。理想宽高比为1:1至3:1。换层时若两层距电源/地距离不等，需调整线宽以保持阻抗

    ▪ 每对信号差分阻抗应为100Ω±15%。若工具无法设计差分走线，可设单端阻抗55-65Ω（前提是两走线间距最小化）。例如：层I上差分对宽8mils（0.2mm）、厚2mils（0.05mm）、间距8mils（0.2mm），FR4层厚8mils（ER=4.7）时，单端阻抗约61Ω，差分阻抗约100Ω

    ▪ 当差分对内部走线间距<30mils（边到边）时，需补偿边缘耦合效应（可能使差分阻抗降低达10Ω）
