沃虎电子LVDS解决方案：高速差分传输的完整链路守护

在高清视频、工业控制与智能安防等应用场景中，LVDS（Low Voltage Differential Signaling）技术凭借其低电压摆幅、高速率传输与优异抗干扰特性，已成为高速信号接口的首选方案。苏州沃虎电子科技有限公司依托自主技术平台与VOOHU品牌产品矩阵，推出覆盖全链路的LVDS解决方案，从共模抑制到浪涌防护，为工程师提供一站式元器件选型支持。

核心技术优势：低功耗与高速率的平衡

沃虎LVDS方案以低电压驱动为基础，显著降低EMI辐射与系统功耗。方案支持数百Mbps至Gbps级传输速率，满足1080P乃至4K视频流的实时传输需求。针对高速差分信号对信号完整性的严苛要求，沃虎产品矩阵特别强化共模抑制能力，通过优化磁芯材料与绕线工艺，将共模噪声衰减提升至行业领先水平。

全链路产品矩阵：共模电感与TVS协同防护

沃虎电子自研共模电感覆盖2012、3225、4532等多尺寸系列，适配从紧凑型消费级到高功率工业级的多样化PCB布局。器件采用高磁导率铁氧体磁芯与精密绕线技术，在100MHz至1GHz频段内提供高阻抗特性，有效抑制共模干扰。配套TVS防护器件提供多封装选项，单路寄生电容≤0.5pF，极低容值确保高速信号边沿无畸变，特别适合无人机摄像头、机器视觉等高速板应用。

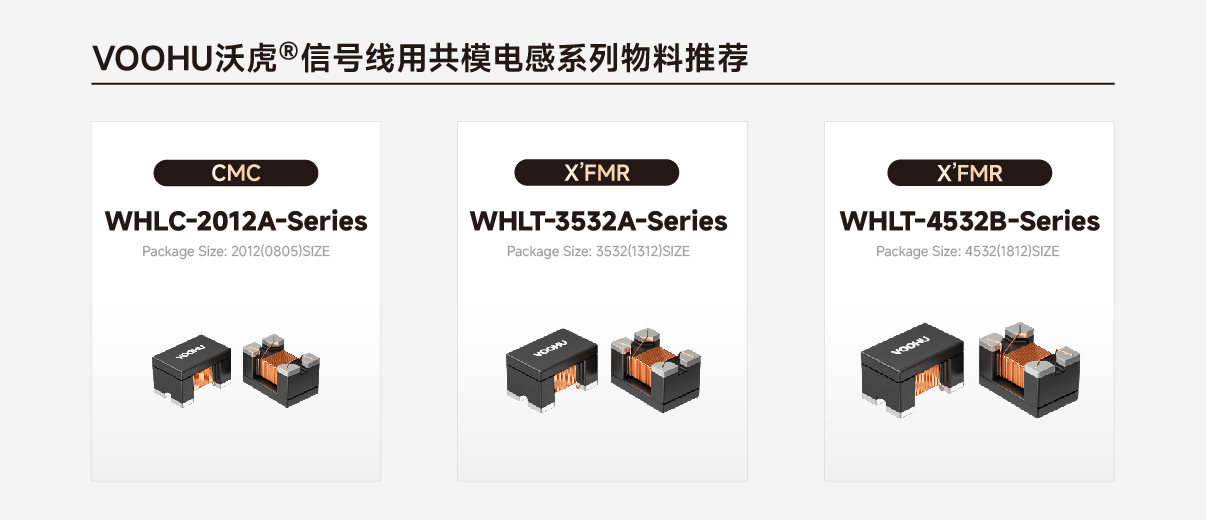

针对LVDS接口的共模滤波需求，沃虎电子提供以下经过市场验证的信号线用共模电感型号供您选择：

2012封装系列：包括WHLC-2012A-900T0（90Ω@100MHz，300mA，0.35Ω）和WHLC-2012A-181T0（180Ω@100MHz，300mA，0.35Ω），适用于摄像头模组、小型LCD屏等空间受限场景。

3225封装系列：包含WHAC-3225B-220U0（1100Ω@100MHz，250mA，1.0Ω）和WHAC-3225B-510U0（2600Ω@100MHz，200mA，1.6Ω），适合工控主板、视频传输线等通用LVDS接口。

4532封装系列：如WHLC-4532A-142T0（1400Ω@100MHz，700mA，0.25Ω）和WHLC-4532A-900T0（90Ω@100MHz，3A，39mΩ），用于安防监控、长距离走线等需要更高电流或更强滤波的应用。

在ESD防护方面，沃虎电子提供多款超低电容TVS器件，专为保护LVDS等高速信号线设计：

WHTA3V30P8B：双向TVS，工作电压3.3V，寄生电容仅0.8pF，采用SOD323封装，是3.3V LVDS系统的理想保护器件，响应速度快、钳位电压低。

WHTA5V01P2C：单向TVS阵列，工作电压5V，寄生电容1.2pF，采用SOT-363封装，适合需要多通道集成且对信号完整性要求较高的5V LVDS接口。

WHTA5V0S5U（定制型号）：双向TVS，工作电压5V，寄生电容低至0.5pF，采用DFN1006超小封装，适用于10Gbps以上超高速链路的极致低容需求。

方案架构清晰完整

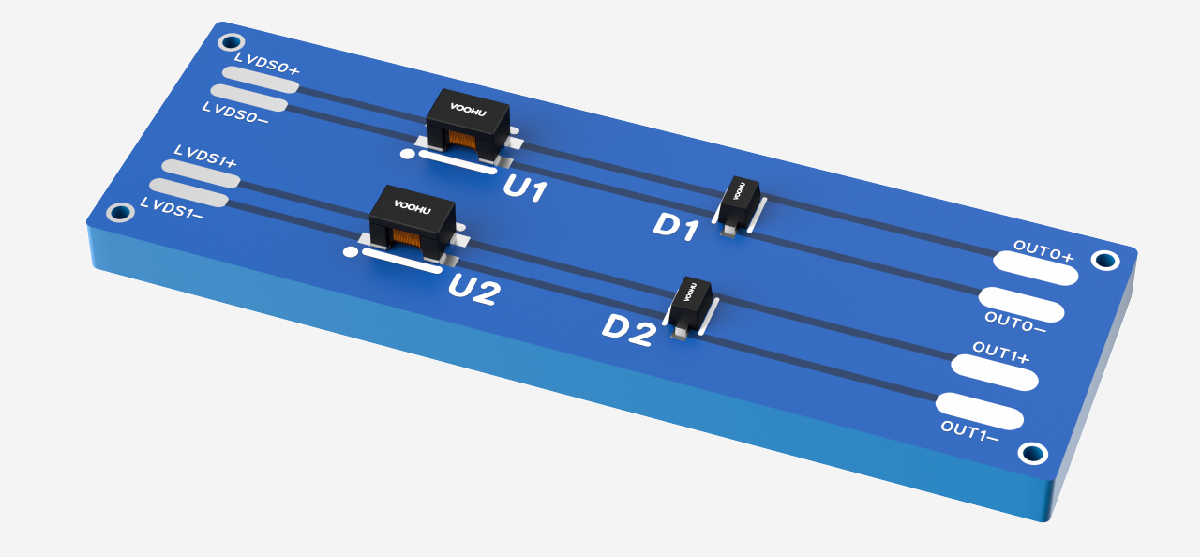

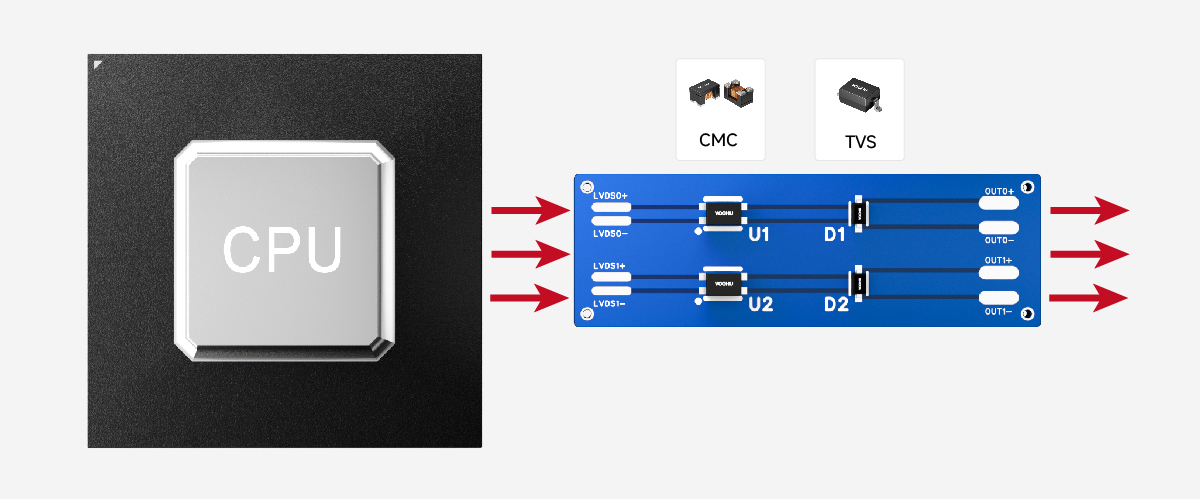

CPU输出的高速差分信号经LVDS转接板处理，首先通过沃虎共模电感滤除共模噪声，随后由低容TVS阵列钳位瞬态过压，最终形成洁净稳定的输出信号。两级防护协同作用，既保障信号质量，又全面保护后端FPGA、图像传感器等核心芯片免受静电与浪涌损伤。

在无人机航拍领域，沃虎LVDS方案基于器件级的高可靠性设计，能够适应高空强电磁干扰与高频振动环境。方案中采用的沃虎共模电感具备宽频共模抑制能力，可有效衰减电源与空间辐射引入的共模噪声；配套TVS器件凭借亚纳秒级响应速度和极低寄生电容，在保障信号完整性的同时为图像传感器与FPGA提供静电防护。依托-40℃至125℃的工业级宽温工作能力，该方案适用于无人机图传、机械臂关节控制及工业相机视觉检测等对稳定性要求较高的场景。

在安防监控与车载视频系统中，沃虎LVDS方案支持通过同轴线缆进行数米距离的稳定传输，并可配合PoE供电实现信号与电源的复合传输，有助于简化现场布线。TVS器件对雷击感应与热插拔过程中产生的瞬态过压具备快速钳位能力，可降低后端编解码芯片的潜在故障风险。



常见问题解答

Q1: 沃虎电子LVDS解决方案主要适用于哪些应用场景？
A1: 沃虎LVDS方案广泛应用于无人机摄像头、机器视觉、工业控制、安防监控、车载视频系统等需要高速差分信号传输的场景。其低功耗、高抗干扰特性特别适合1080P至4K视频流的实时传输。

Q2: 沃虎共模电感与TVS如何协同保护LVDS信号？

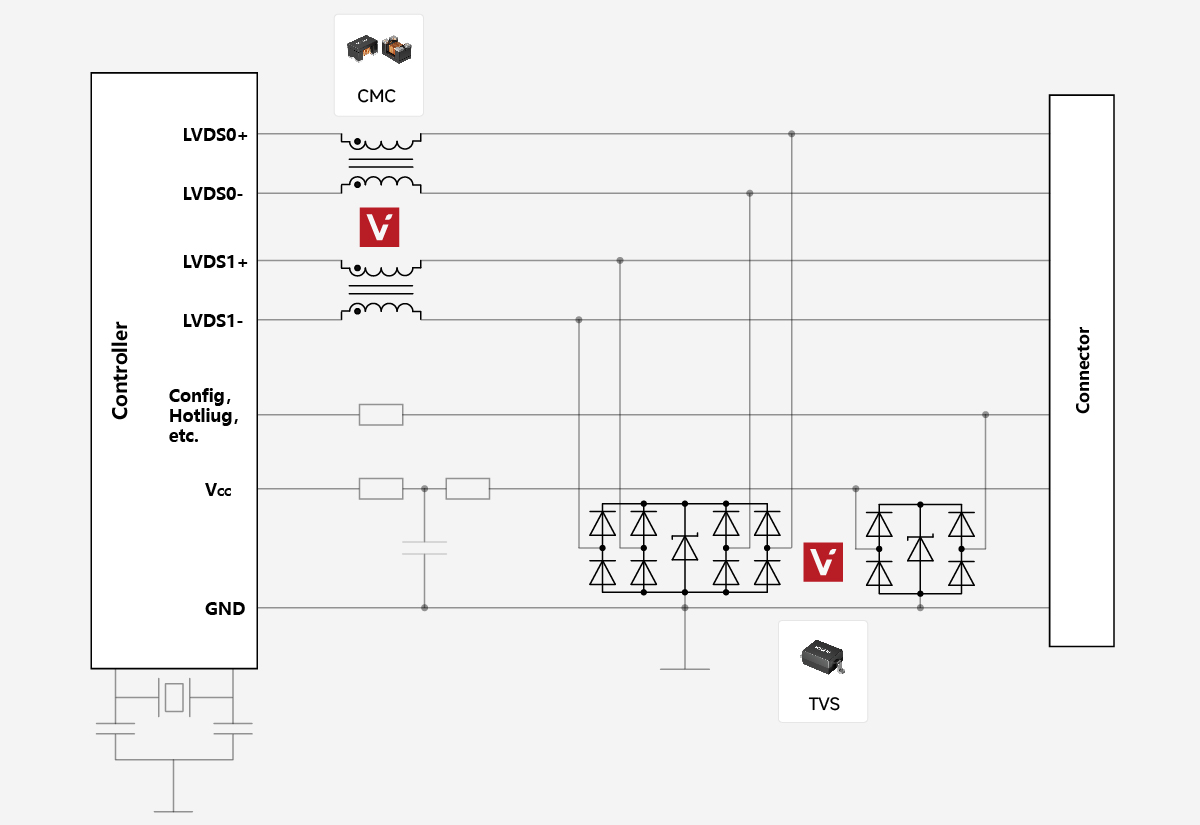

A2: 共模电感串联在差分线上，用于滤除共模噪声，保证信号完整性；TVS器件并联在接口处，用于吸收静电和浪涌瞬态过压，保护后端芯片。二者协同工作，既净化信号又增强系统可靠性。

Q3: 如何根据LVDS传输速率选择合适的共模电感阻抗？
A3: 一般建议从100MHz下阻抗90Ω～220Ω起步测试，若环境干扰较强，可逐步选用600Ω～2600Ω的型号，同时需验证眼图裕量是否满足要求。沃虎提供多种阻抗选择，可配合技术支持进行优化。

Q4: 沃虎TVS器件的寄生电容为何对LVDS很重要？
A4: LVDS信号速率高，对线缆电容敏感。过大的寄生电容会导致信号边沿变缓、眼图闭合。沃虎TVS将单路寄生电容控制在≤0.5pF～1.2pF，确保高速信号无畸变，适用于Gbps级传输。

Q5: 沃虎产品的宽温工作范围是多少？
A5: 沃虎共模电感和TVS器件均支持-40℃至125℃的工业级工作温度，满足严苛环境下（如户外安防、车载）的稳定运行需求。

•
