SPE单对以太网连接器产品简介

在传统的工业自动化金字塔中，现场层（传感器、执行器）与控制层（PLC）之间长期被各种封闭、低速的现场总线（如Profibus、CAN、IO-Link等）所割裂。
这种架构导致了布线复杂、协议转换成本高昂、数据孤岛林立，严重制约了工业物联网（IIoT）和工业4.0所倡导的数据透明化与云端协同。

单对以太网（Single Pair Ethernet, SPE，单对双绞线以太网）的诞生，正是为了终结这一局面。它旨在将以太网的强大、开放和高速特性，通过一种前所未有的精简方式——仅用一对双绞线——延伸到每一个最微小的现场设备。而作为这一技术物理承载的核心，SPE 连接器，凭借其标准化、高性能和工业级设计，正成为构建下一代全IP化工厂网络的基石。

本站更多SPE相关信息：SPE单对以太网解决方案（第一期）、SPE单对以太网解决方案（第二期）、单对以太网（SPE）标准电路设计参考

一、结构介绍（从外到内）

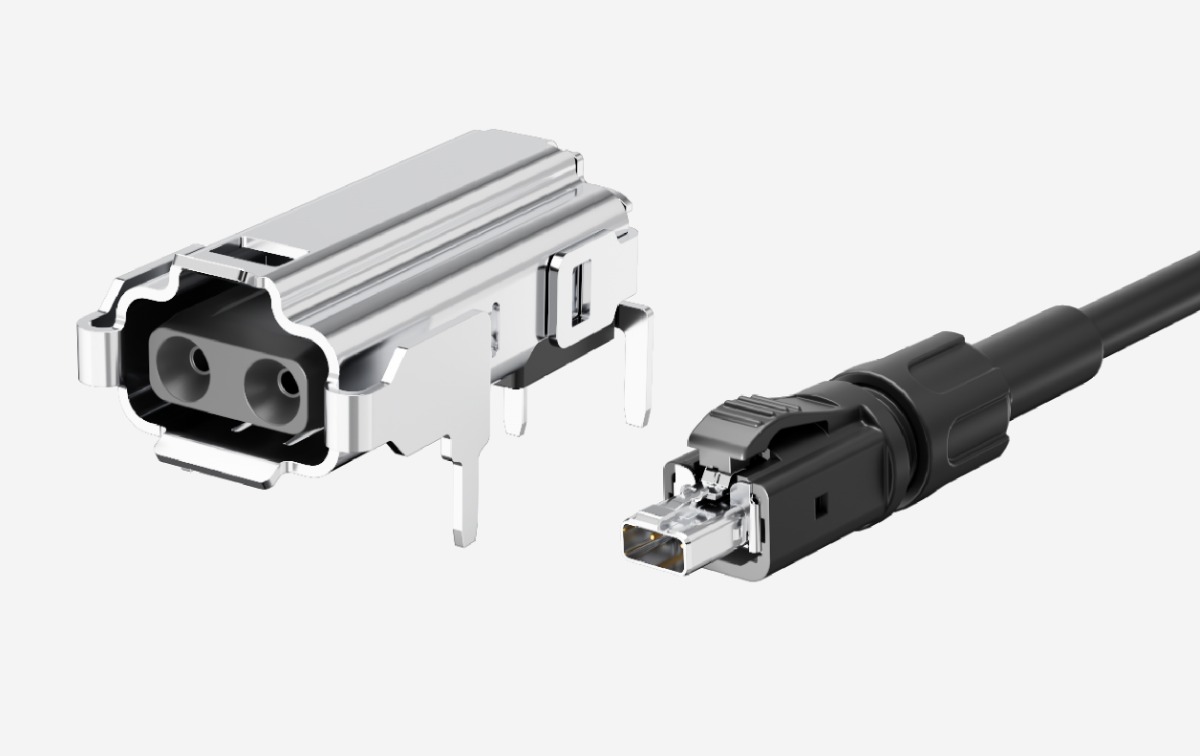

1.金属屏蔽外壳（最外层）

材质：
·不锈钢 / 锌合金镀镍，表面哑光处理

作用：

·提供 360°连续电磁屏蔽，抑制 EMI

·作为机械支撑，增强抗振动 / 冲击能力

·与插头的金属屏蔽壳形成金属对金属接触，保证屏蔽连续性
·底部有4个金属焊脚，用于焊接到 PCB 地平面，实现可靠接地

2.绝缘本体（Insulator）

材质：高温工程塑料（如 PA66、PPS），UL94V-0 阻燃等级，正面为标准配合面，有两个插孔开口，与插头插针一一对应
3.接触件（Contacts）

·2个（差分对，A/B线）
材质：
·铜合金（如黄铜），接触区镀金，尾部镀锡
作用：
·传输高速差分信号、承载 PoDL电流
4.PCB安装

4个金属屏蔽壳焊脚：焊接到 PCB 地平面，实现屏蔽接地

2个接触件焊脚：焊接到PCB信号层，传输差分信号

作用：

·与插头的锁定臂配合，形成机械锁定，防止意外脱落

·屏蔽版通常带有增强型锁定装置，保证屏蔽接触不失效

二、分类
1.卧式SPE IP20 PCB 插座
这是目前工业 SPE 应用中最主流的形态
结构特征：连接器主体贴在 PCB 表面，引脚与 PCB 平行，适合空间受限的板边走线。

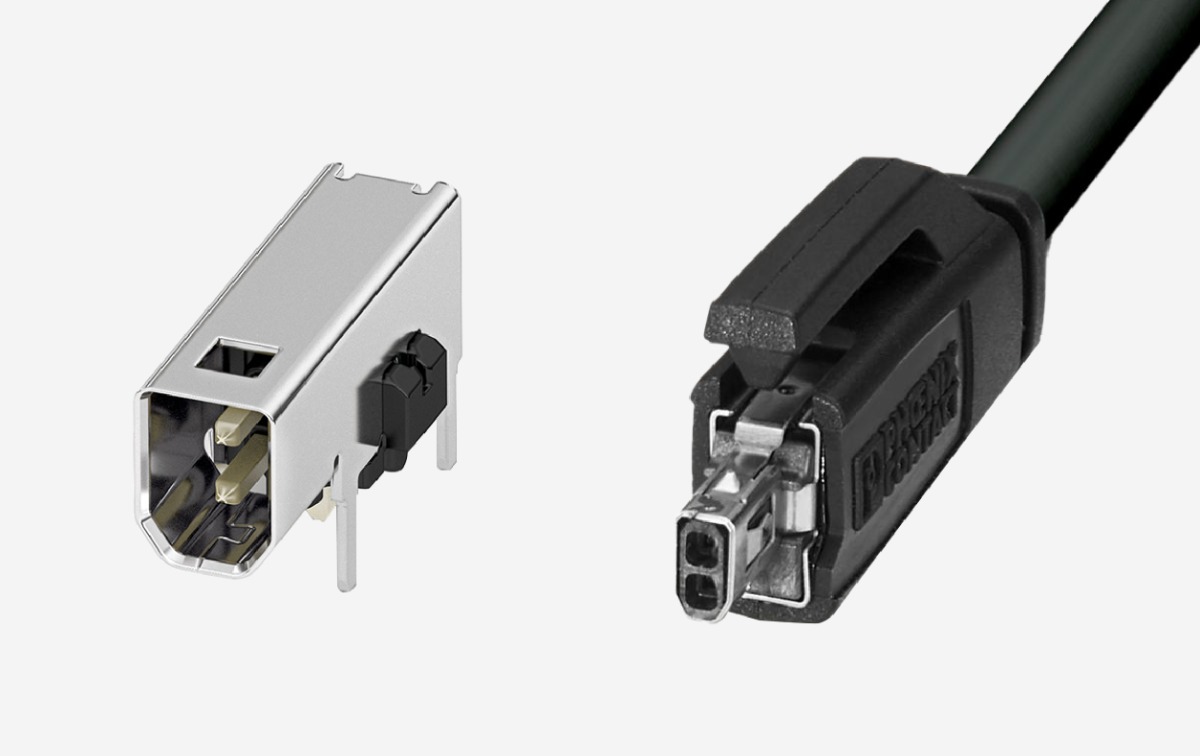

2.立式（Vertical / 垂直）SPE IP20 PCB 插座
结构特征：连接器主体直立于 PCB 之上，引脚与PCB垂直，适合需要承受频繁插拔或线缆垂直走线的场景。

优势：

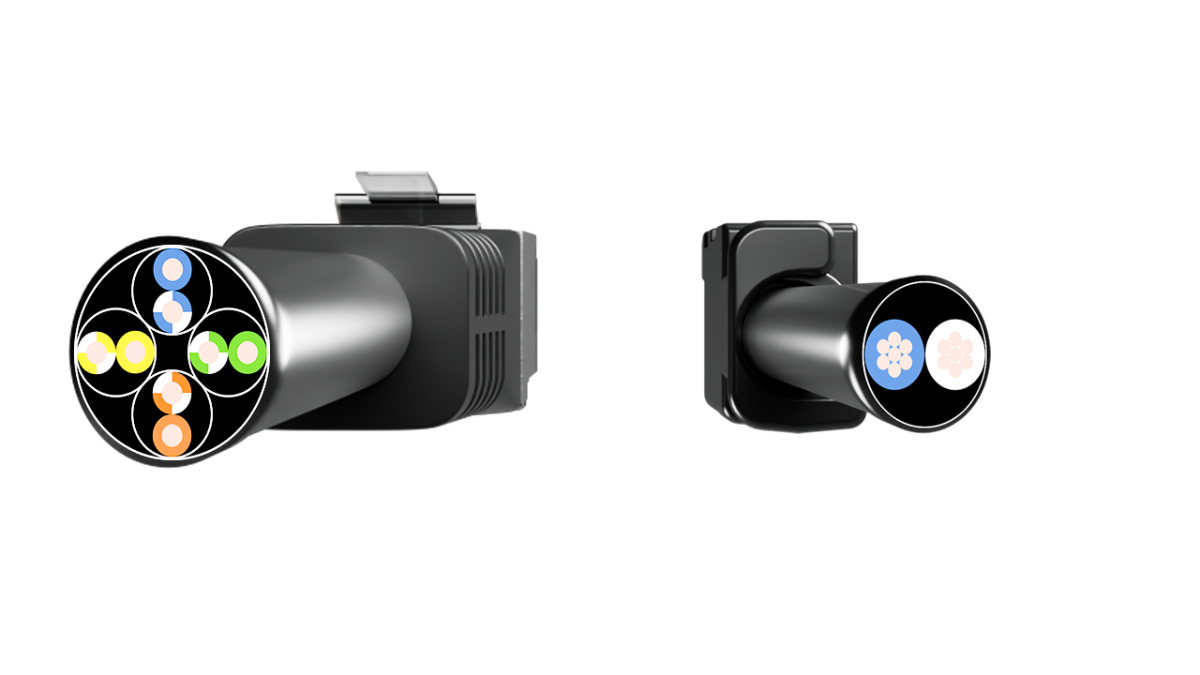

1.与2对和4对布线相比，单对电缆可降低成本、重量和空间需求。

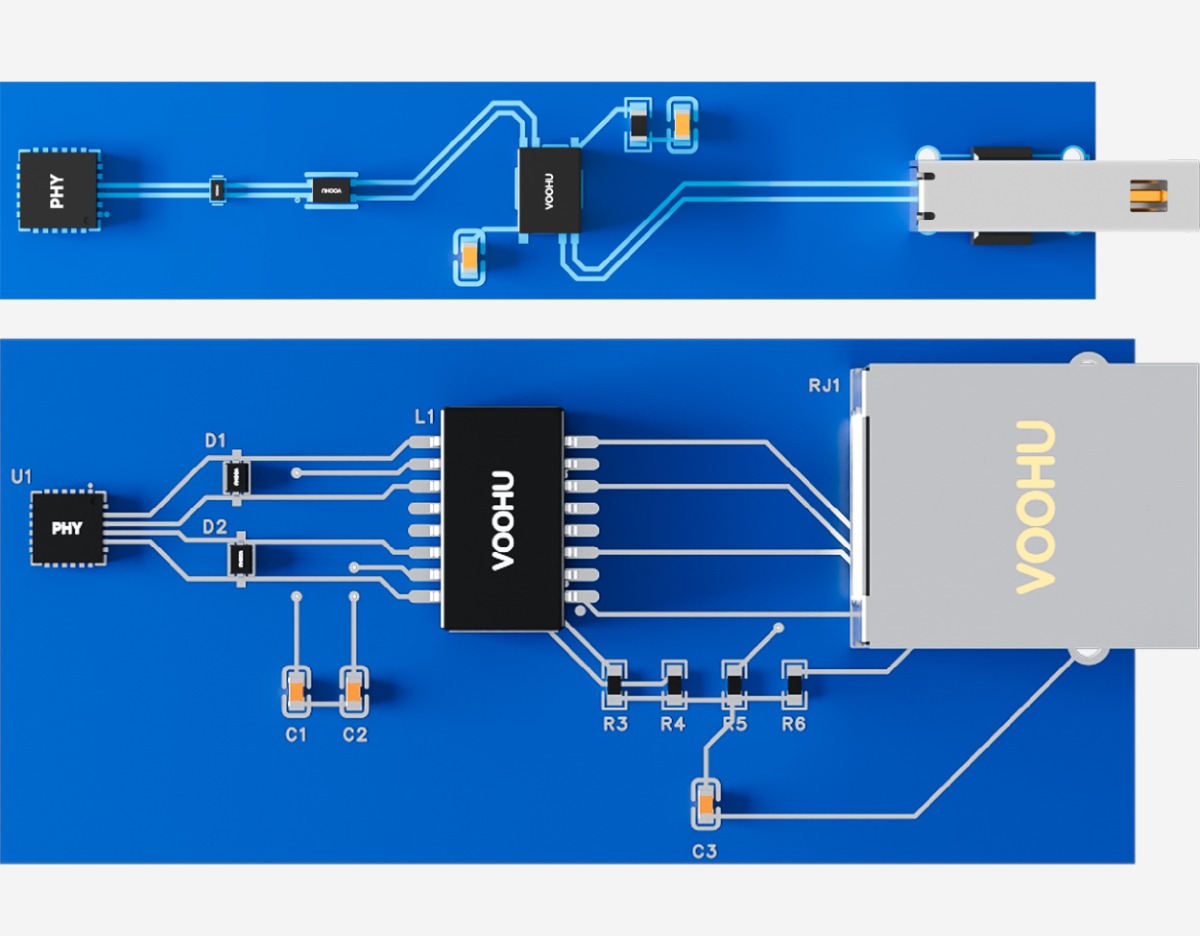

2.凑型设计，节省空间。由于仅使用一对导线，因此减少了电路中被动元件的数量。相比RJ45而言，可节省70%的电路板面积。

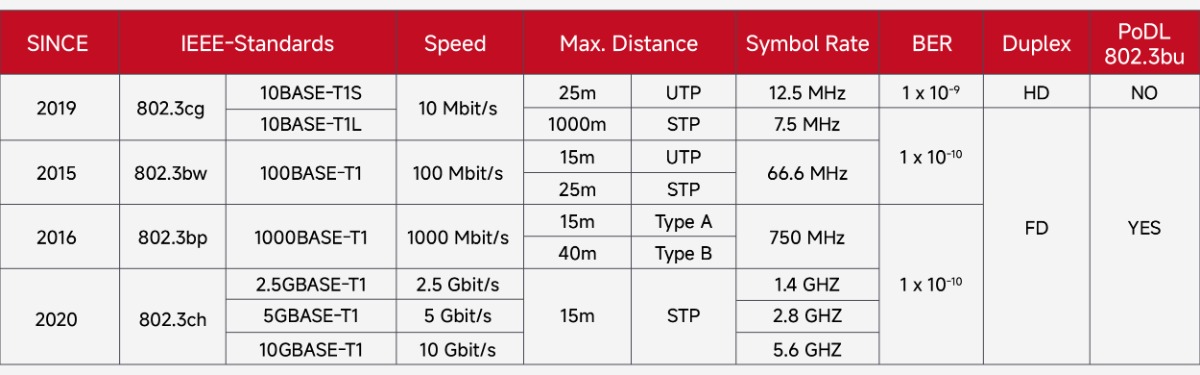

3.支持网段长40米、数据速率为1Gb/s，以及1千米、数据速率为10Mb/s的以太网协议。

4.支持PoDL，最长电缆长度为1千米，无信号衰减。PoDL是一种非常紧凑的连接方式，它仅需使用两根信号线便可实现电力和数据的一体化。这一技术已在IEEE802.3bu中得到标准化。
它能够支持大量未来所需的新型应用，实现更小、更轻的连接解决方案。
目前，PoDL的定义适用于点对点连接，其中一侧为电源供应端，称为“电源供应设备”(PSE)，而另一侧则为“受电设备”(PD)。
当电力被注入或从数据线上断开时，不应影响数据传输。

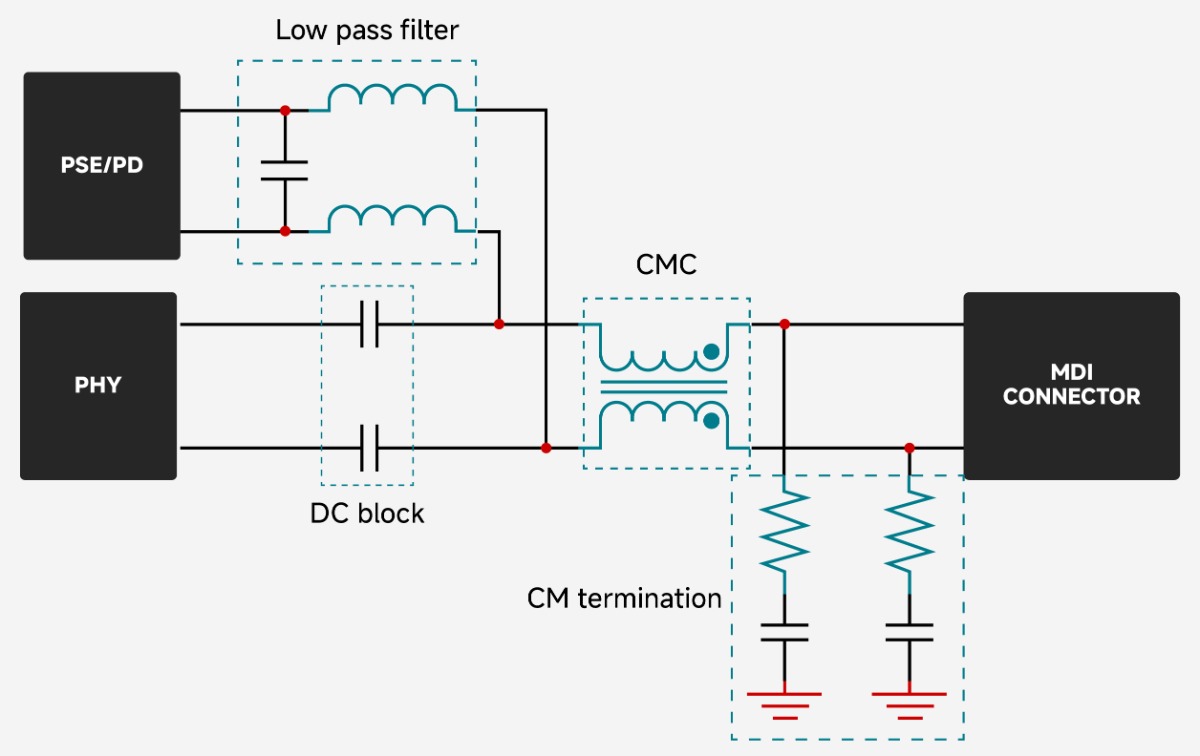

一种可用于连接PHY芯片和电源至数据线的典型电路结构如图所示。
SPE的基本电路设计需配备共模流器(CMC)以及共模节点端接装置以抑制共模噪声，并需配置直流阻隔电容。
电源线可通过添加低通滤波器或仅在PSE或PD与数据线之间串联电感器的方式与SPE线路相连，以避免干扰数据信号。

应用场景：
1.工业物联网（IIoT）应用

智能传感器网络：温度、压力、流量传感器直接以太网连接
分布式IO系统：远程IO模块通过SPE连接主控制器
机器视觉集成：工业相机直接输出以太网视频流
预测性维护：振动传感器实时数据传输分析

2 工厂自动化应用

机器人工作站：机器人控制器与末端工具的连接
输送线系统：分布式电机驱动器的网络连接
质量检测站：多种检测设备的集中数据采集
AGV通信：自动导引车的实时控制与监控

3.医疗设备领域：

医疗影像设备的内部连接
患者监护仪的网络集成
实验室自动化设备通信

4.交通与建筑领域：

智能交通监控系统
楼宇自动化控制网络
电梯控制系统通信

常见问题解答（FAQ）

1：什么是单对以太网（SPE）连接器？沃虎电子在这方面有哪些解决方案？

单对以太网（SPE）连接器是一种仅需一对双绞线即可实现高速以太网通信的工业连接器，将以太网的开放性和高带宽延伸到传感器和执行器等现场设备。
沃虎电子（VOOHU）提供完整的SPE解决方案，其设计完全符合IEEE 802.3信号要求，同时满足1.5 kV隔离以太网安全标准（IEC 62368-1）。
沃虎的SPE方案支持10BASE-T1和100BASE-T1标准，信号稳定性可达1000米，布局简洁紧凑，是工业物联网和全IP化工厂网络的核心组件

2：沃虎SPE连接器的主要结构有哪些特点？
沃虎SPE连接器采用工业级设计，由以下核心部分组成：
金属屏蔽外壳：采用不锈钢/锌合金镀镍，提供360°连续电磁屏蔽，抑制EMI，增强抗振动冲击能力。
绝缘本体：高温工程塑料（PA66、PPS），UL94V-0阻燃等级。
接触件：两个差分信号接触件，铜合金基材，接触区镀金，支持高速差分信号传输和PoDL（数据线供电）。
电路保护：沃虎方案集成TVS阵列（ESD防护最高15 kV）、共模电感（噪声衰减）和自耦变压器（隔离电压1.5 kV），确保接口可靠性。

3：沃虎SPE连接器适用于哪些应用场景？
沃虎SPE连接器广泛应用于以下领域：
工业物联网：智能传感器网络（温度、压力、流量传感器直接以太网连接）、分布式IO系统、机器视觉集成、预测性维护。
工厂自动化：机器人工作站、输送线系统、质量检测站、AGV实时控制与监控。
医疗设备：医疗影像设备内部连接、患者监护仪网络集成、实验室自动化设备通信。
交通与建筑：智能交通监控系统、楼宇自动化控制网络、电梯控制系统通信。
过程自动化：化工防爆区通过SPE+隔离栅实现Ex ia认证，替代传统4-20mA方案。
能源物联网：油田井场传感器通过10BASE-T1L回传压力数据，千米级传输减少中继器部署

4：沃虎SPE连接器有哪些安装方式？相比传统RJ45有何优势？
沃虎SPE连接器主要有卧式（Horizontal）和立式（Vertical）两种PCB安装形式，适应不同空间布局需求。
相比传统RJ45，沃虎SPE连接器具有以下显著优势：
体积更小：可节约最多75%的PCB空间。
布线更简：仅需一对导线，线缆数量减少75%，重量降低50%，安装效率提升60%。
传输更远：支持1Gb/s速率下40米传输，或10Mb/s速率下1000米传输（10BASE-T1L标准）。
供电一体：支持PoDL（Power over Data Line），最高50W供电，实现数据和电力同线传输。
屏蔽更好：360°全金属屏蔽设计，通过IEC 61000-4-5 4kV浪涌及EN 61373振动测试。

5.沃虎电子在SPE技术方面提供哪些支持和服务？
沃虎电子不仅提供高性能的SPE连接器产品，更构建了完整的解决方案生态：
一站式采购：客户可从沃虎采购所有需要的硬件产品，包括SPE连接器、网络变压器、ESD保护器件和以太网PHY芯片等。
技术支持：沃虎技术支持团队由经验丰富的工程师组成，提供从硬件选型到电路设计、从测试验证到生产制造的全流程专业支持。
数字化平台：沃虎自主互联网平台提供物料选型、资料下载、样品申请、小批量购买、解决方案等一站式线上服务，节约客户的选择成本、时间成本和沟通成本。
定制化服务：根据客户具体需求，提供个性化的硬件设计和制造服务。
沃虎官网（WWW.VOOHU.CN）设立SPE解决方案专区，可随时查阅各场景下的完整方案文档（含拓扑图、元件选型清单、性能参数表），下载技术手册，获取方案落地案例的实测数据与优化建议
