网口浪涌保护方案设计
针对客户端网口浪涌防护需求（如IEC 61000-4-5标准），推荐以下多级保护器件组合，确保通过浪涌测试并保护后端电路安全：

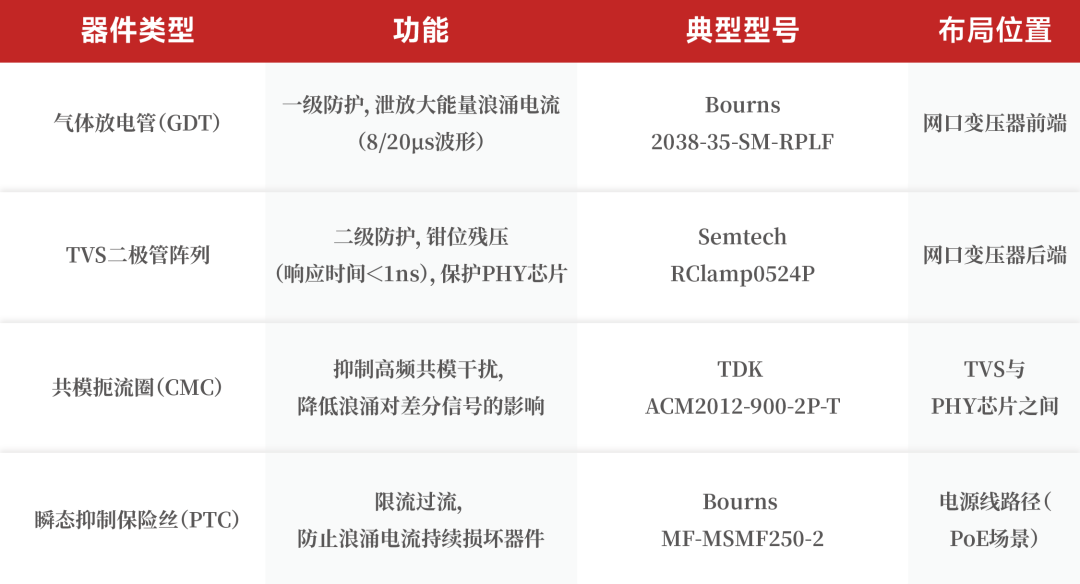

Core Protective Devices and Their Functions

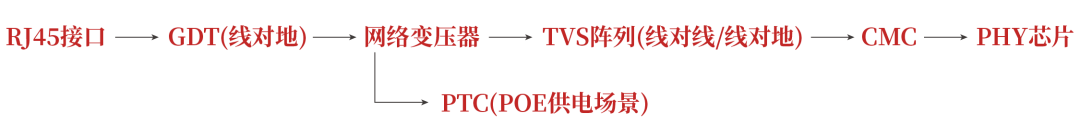

典型电路设计（以RJ45网口为例）
CTypical circuit design
一级防护（GDT）：
在每对差分线（如TX+/TX-）与地之间并联GDT，吸收雷击或EFT能量。
选型要求：直流击穿电压≥90V，通流能力≥5kA（8/20μs）。
二级防护（TVS）：
选用集成TVS阵列（如RClamp0524P），保护四对差分线，钳位电压≤15V。响应时间＜1ns，确保残压不损坏PHY芯片。
共模滤波（CMC）：
抑制浪涌引发的共模噪声，提升信号完整性。
PoE电源保护（PTC）：
若支持PoE供电，在电源路径串联PTC，限制过流。
GDT/TVS尽量靠近网口，走线短直，减少寄生电感；
地平面完整，采用多点接地降低阻抗。
接触放电：±8kV（IEC 61000-4-2）需TVS+CMC组合；
浪涌测试：±4kV（IEC 61000-4-5）需GDT+TVS两级防护。
通过TLP测试验证TVS钳位特性；实际打浪涌时监测PHY芯片引脚电压，确保低于耐压值（如3.3V PHY芯片要求残压＜6V）。

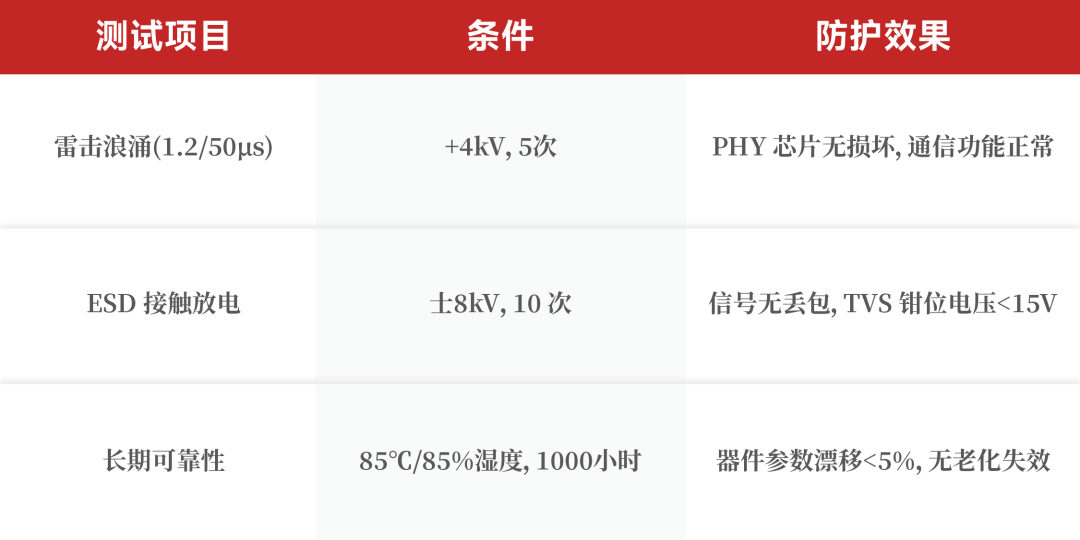

推荐方案性能指标
Recommended solution performance indicators

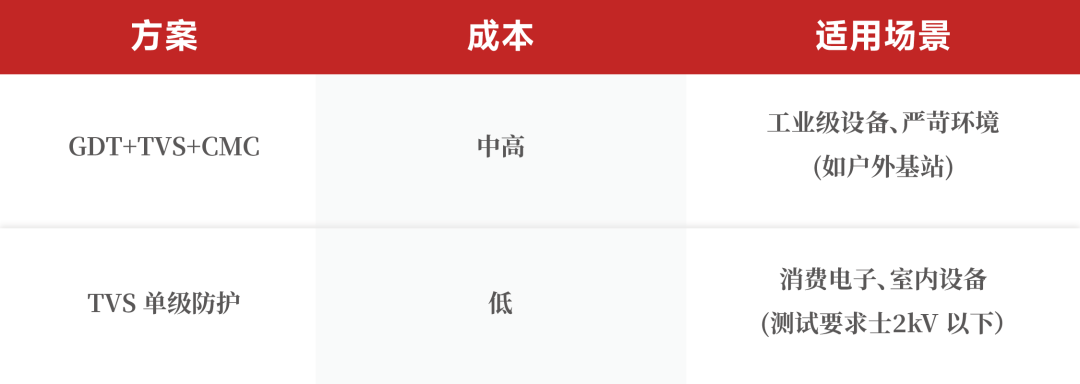

成本与备选方案
Costs and alternatives
