【器件常见问题解答】沃虎电子常见器件问题解决方案--第一期

常见问题文字版（Q&A）

以下为上方图片内容的文字版，方便检索与引用。

网络变压器

Q1：网口在进行千兆传输时，出现信号不稳定的情况，该如何排查及解决？

A：当网口千兆传输不稳定时，需优先排查传输链路的完整性与阻抗匹配性，常见问题及解决方案如下：

链路问题定位：若传输链路中存在额外连接部件（如航插、转接接头等），或链路物理长度超出规范，易导致两方面问题：一是增加信号插损（信号衰减），二是破坏双绞线的线性阻抗连续性（千兆传输对阻抗匹配要求极高，阻抗突变会引发信号反射，导致传输丢包、卡顿）；

现场优化方案：针对现有链路，可先减少不必要的中间连接部件（如移除非必要的航插、转接器），或缩短链路物理长度，确保链路符合千兆以太网的传输规范（如 CAT6 类双绞线建议传输距离不超过 100 米）；

长期硬件适配建议：若需通过硬件改版彻底解决阻抗匹配与信号传输问题，推荐选用适配大尺寸场景的网络变压器（如型号 WHSG24701TG），其设计可更好地保障千兆信号传输中的阻抗稳定，降低插损影响，提升传输可靠性。

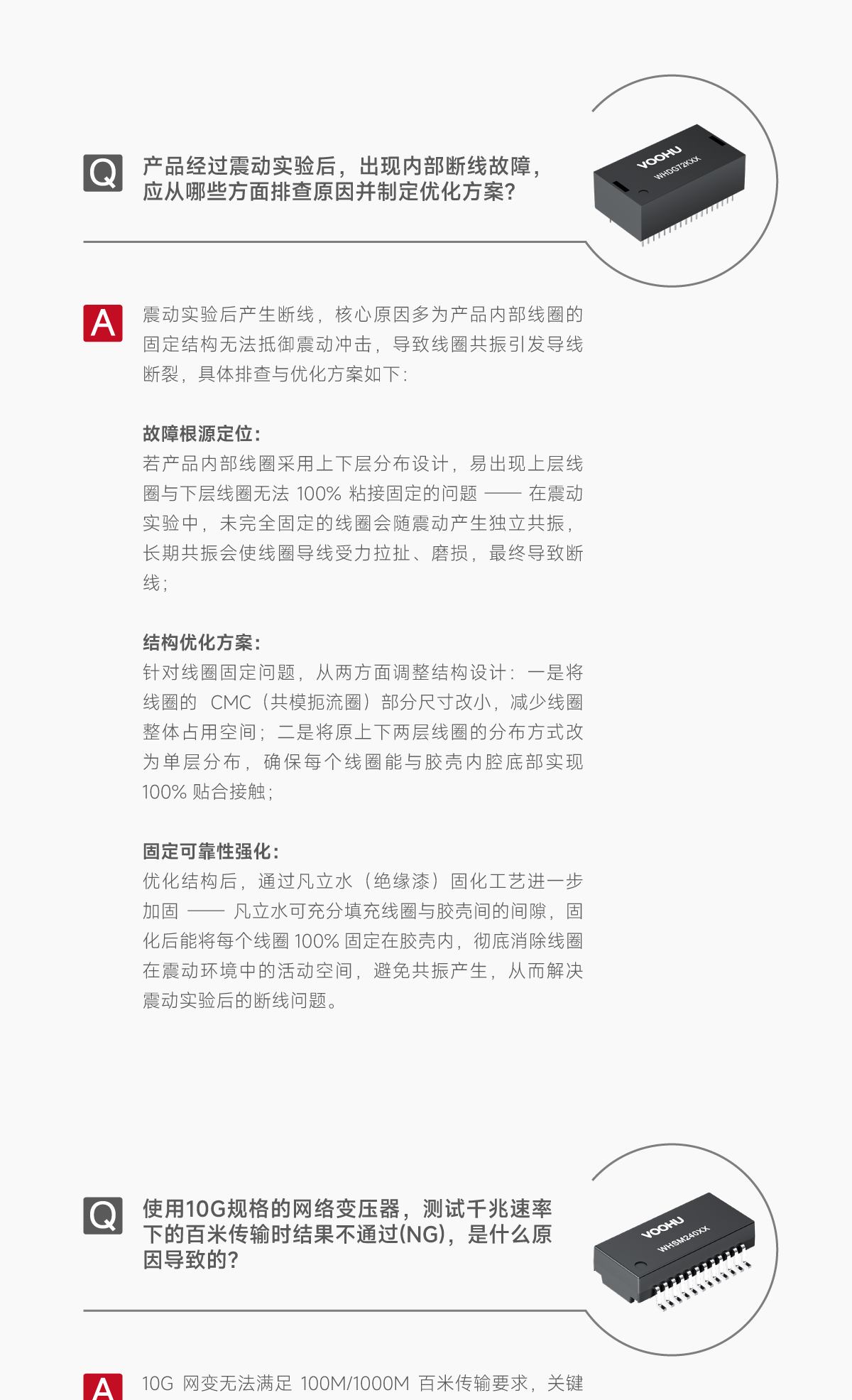

Q2：产品经过震动实验后，出现内部断线故障，应从哪些方面排查原因并制定优化方案？

A：震动实验后产生断线，核心原因多为产品内部线圈的固定结构无法抵御震动冲击，导致线圈共振引发导线断裂，具体排查与优化方案如下：

故障根源定位：若产品内部线圈采用上下层分布设计，易出现上层线圈与下层线圈无法 100% 粘接固定的问题——在震动实验中，未完全固定的线圈会随震动产生独立共振，长期共振会使线圈导线受力拉扯、磨损，最终导致断线；

结构优化方案：针对线圈固定问题，从两方面调整结构设计：一是将线圈的 CMC（共模扼流圈）部分尺寸改小，减少线圈整体占用空间；二是将原上下两层线圈的分布方式改为单层分布，确保每个线圈能与胶壳内腔底部实现 100% 贴合接触；

固定可靠性强化：优化结构后，通过凡立水（绝缘漆）固化工艺进一步加固——凡立水可充分填充线圈与胶壳间的间隙，固化后能将每个线圈 100% 固定在胶壳内，彻底消除线圈在震动环境中的活动空间，避免共振产生，从而解决震动实验后的断线问题。

Q3：使用 10G 规格的网络变压器，测试千兆速率下的百米传输时结果不通过（NG），是什么原因导致的？

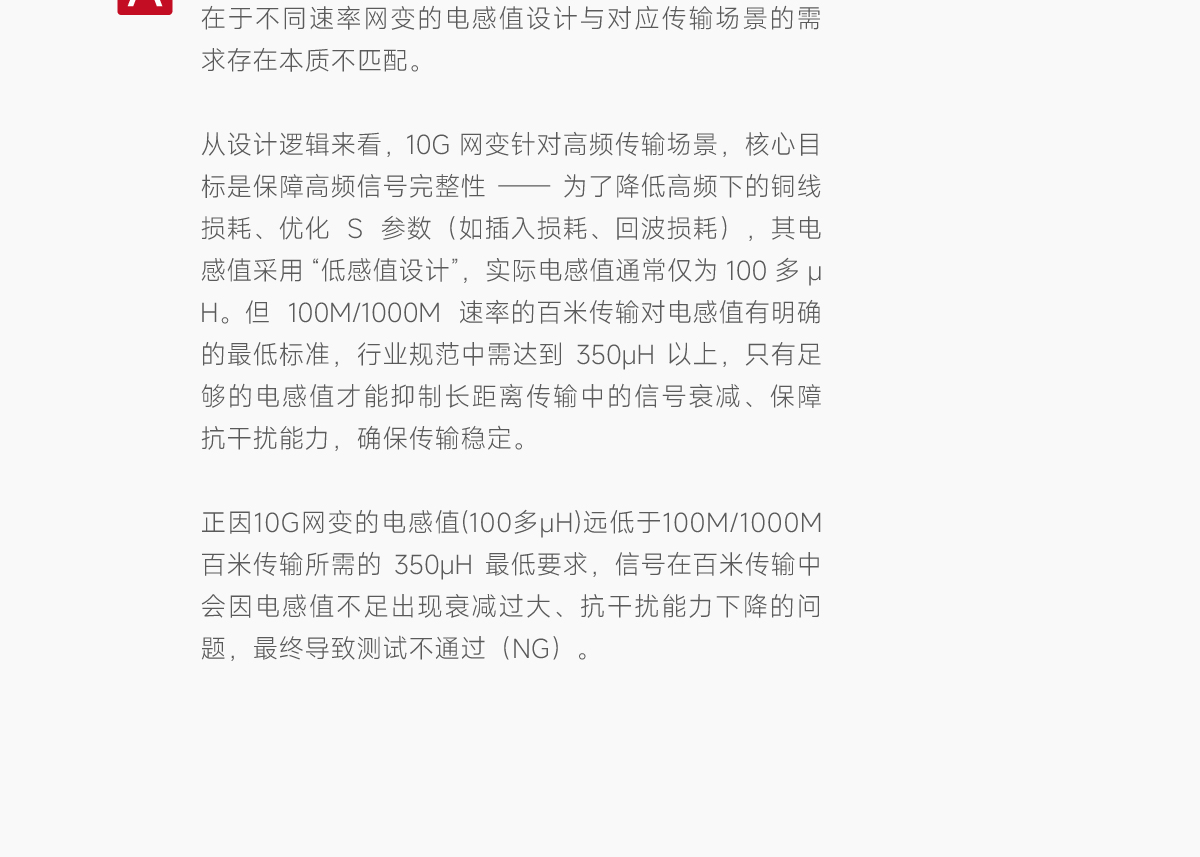

A：10G 网变无法满足 100M/1000M 百米传输要求，关键在于不同速率网变的电感值设计与对应传输场景的需求存在本质不匹配。

从设计逻辑来看，10G 网变针对高频传输场景，核心目标是保障高频信号完整性——为了降低高频下的铜线损耗、优化 S 参数（如插入损耗、回波损耗），其电感值采用“低感值设计”，实际电感值通常仅为 100 多 μH。但 100M/1000M 速率的百米传输对电感值有明确的最低标准，行业规范中需达到 350μH 以上，只有足够的电感值才能抑制长距离传输中的信号衰减、保障抗干扰能力，确保传输稳定。

正因 10G 网变的电感值（100 多 μH）远低于 100M/1000M 百米传输所需的 350μH 最低要求，信号在百米传输中会因电感值不足出现衰减过大、抗干扰能力下降的问题，最终导致测试不通过（NG）。

RJ45 网络接口

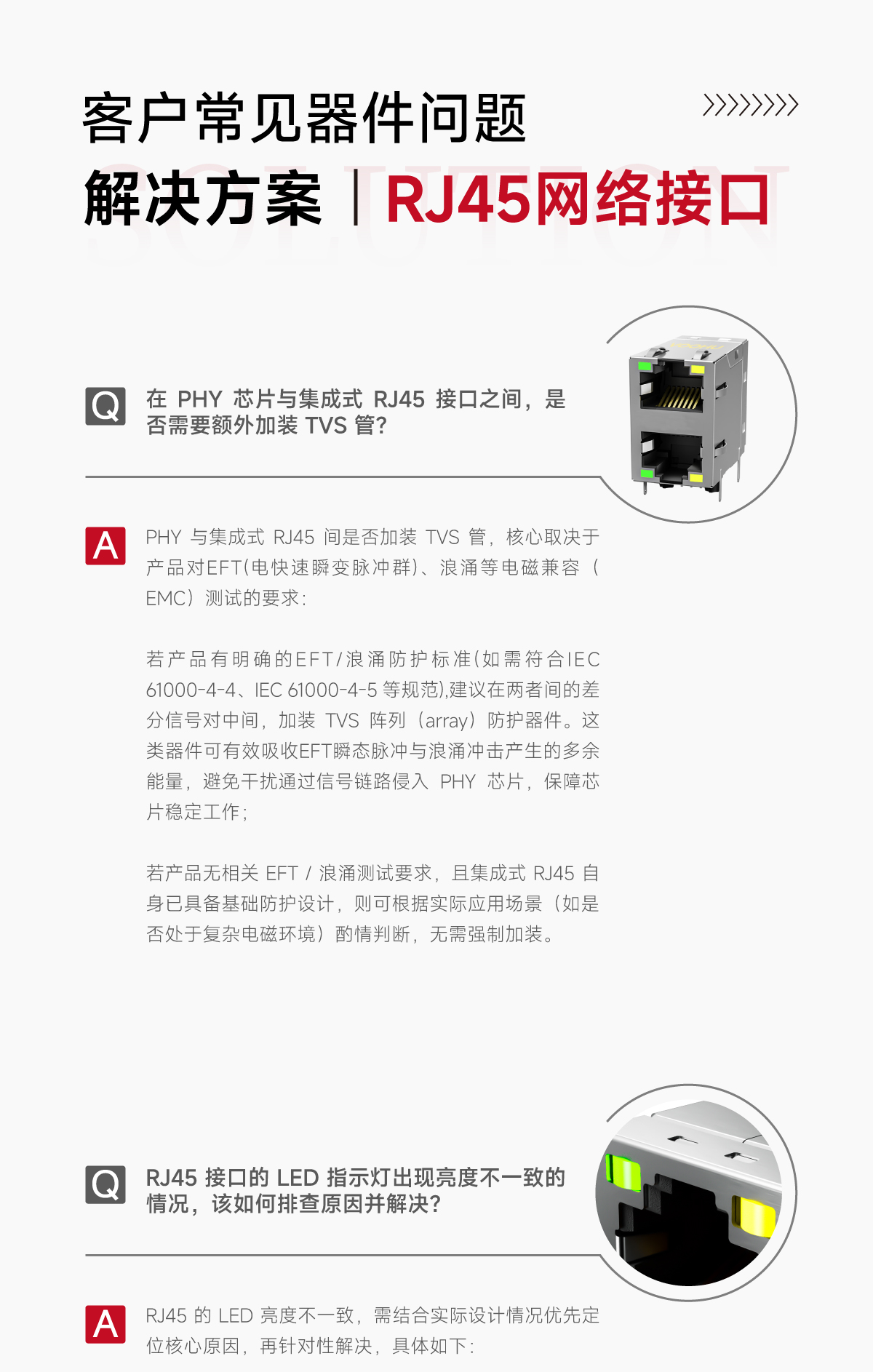

Q4：在 PHY 芯片与集成式 RJ45 接口之间，是否需要额外加装 TVS 管？

A：PHY 与集成式 RJ45 间是否加装 TVS 管，核心取决于产品对 EFT（电快速瞬变脉冲群）、浪涌等电磁兼容（EMC）测试的要求：

若产品有明确的 EFT/浪涌防护标准（如需符合 IEC 61000-4-4、IEC 61000-4-5 等规范），建议在两者间的差分信号对中间，加装 TVS 阵列（array）防护器件。这类器件可有效吸收 EFT 瞬态脉冲与浪涌冲击产生的多余能量，避免干扰通过信号链路侵入 PHY 芯片，保障芯片稳定工作；

若产品无相关 EFT/浪涌测试要求，且集成式 RJ45 自身已具备基础防护设计，则可根据实际应用场景（如是否处于复杂电磁环境）酌情判断，无需强制加装。

Q5：RJ45 接口的 LED 指示灯出现亮度不一致的情况，该如何排查原因并解决？

A：RJ45 的 LED 亮度不一致，需结合实际设计情况优先定位核心原因，再针对性解决，具体如下：

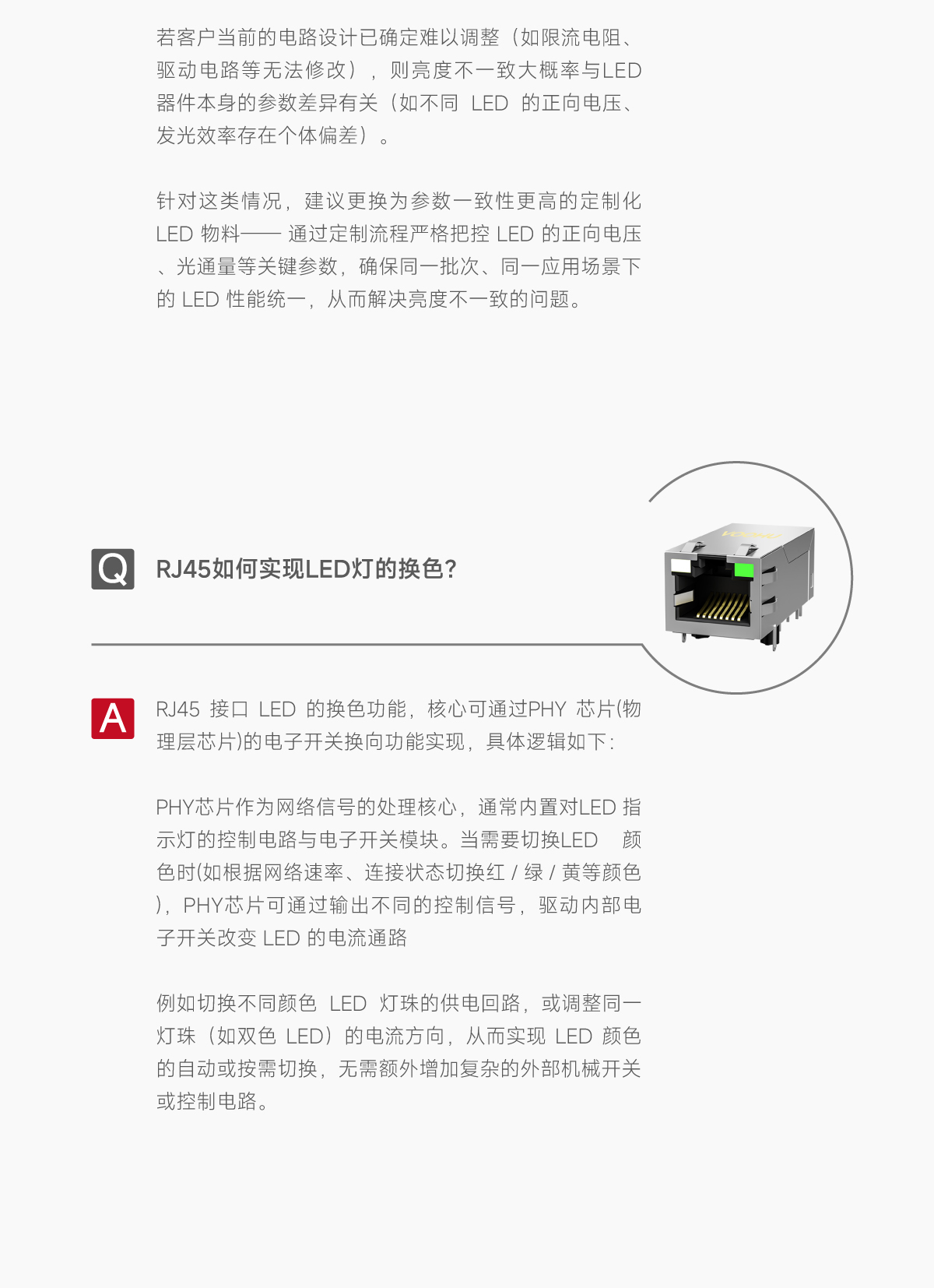

若客户当前的电路设计已确定难以调整（如限流电阻、驱动电路等无法修改），则亮度不一致大概率与 LED 器件本身的参数差异有关（如不同 LED 的正向电压、发光效率存在个体偏差）。

针对这类情况，建议更换为参数一致性更高的定制化 LED 物料——通过定制流程严格把控 LED 的正向电压、光通量等关键参数，确保同一批次、同一应用场景下的 LED 性能统一，从而解决亮度不一致的问题。

Q6：RJ45 如何实现 LED 灯的换色？

A：RJ45 接口 LED 的换色功能，核心可通过 PHY 芯片（物理层芯片）的电子开关换向功能实现，具体逻辑如下：

PHY 芯片作为网络信号的处理核心，通常内置对 LED 指示灯的控制电路与电子开关模块。当需要切换 LED 颜色时（如根据网络速率、连接状态切换红/绿/黄等颜色），PHY 芯片可通过输出不同的控制信号，驱动内部电子开关改变 LED 的电流通路。

例如切换不同颜色 LED 灯珠的供电回路，或调整同一灯珠（如双色 LED）的电流方向，从而实现 LED 颜色的自动或按需切换，无需额外增加复杂的外部机械开关或控制电路。

保护器件

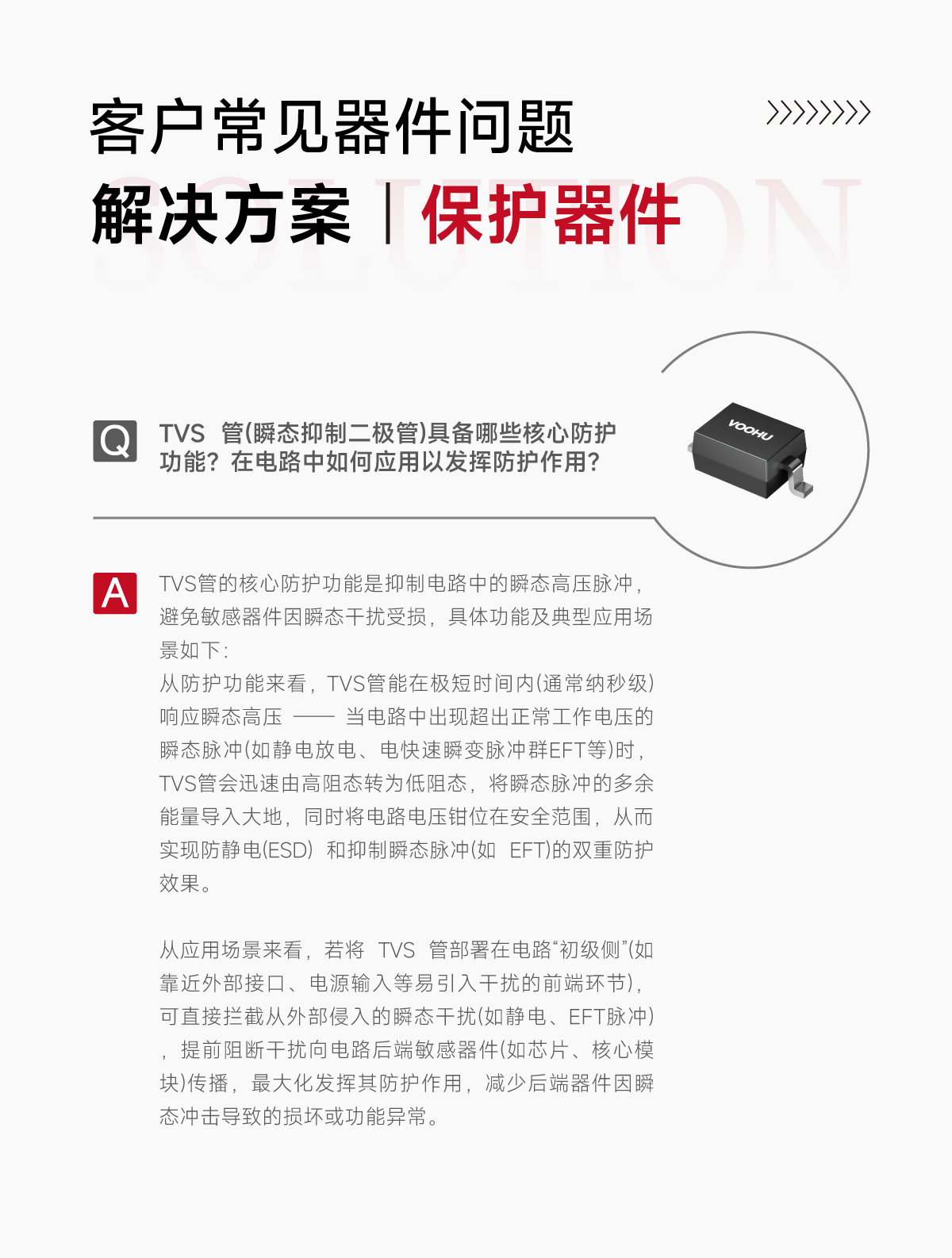

Q7：TVS 管（瞬态抑制二极管）具备哪些核心防护功能？在电路中如何应用以发挥防护作用？

A：TVS 管的核心防护功能是抑制电路中的瞬态高压脉冲，避免敏感器件因瞬态干扰受损，具体功能及典型应用场景如下：

从防护功能来看，TVS 管能在极短时间内（通常纳秒级）响应瞬态高压——当电路中出现超出正常工作电压的瞬态脉冲（如静电放电、电快速瞬变脉冲群 EFT 等）时，TVS 管会迅速由高阻态转为低阻态，将瞬态脉冲的多余能量导入大地，同时将电路电压钳位在安全范围，从而实现防静电（ESD）和抑制瞬态脉冲（如 EFT）的双重防护效果。

从应用场景来看，若将 TVS 管部署在电路“初级侧”（如靠近外部接口、电源输入等易引入干扰的前端环节），可直接拦截从外部侵入的瞬态干扰（如静电、EFT 脉冲），提前阻断干扰向电路后端敏感器件（如芯片、核心模块）传播，最大化发挥其防护作用，减少后端器件因瞬态冲击导致的损坏或功能异常。

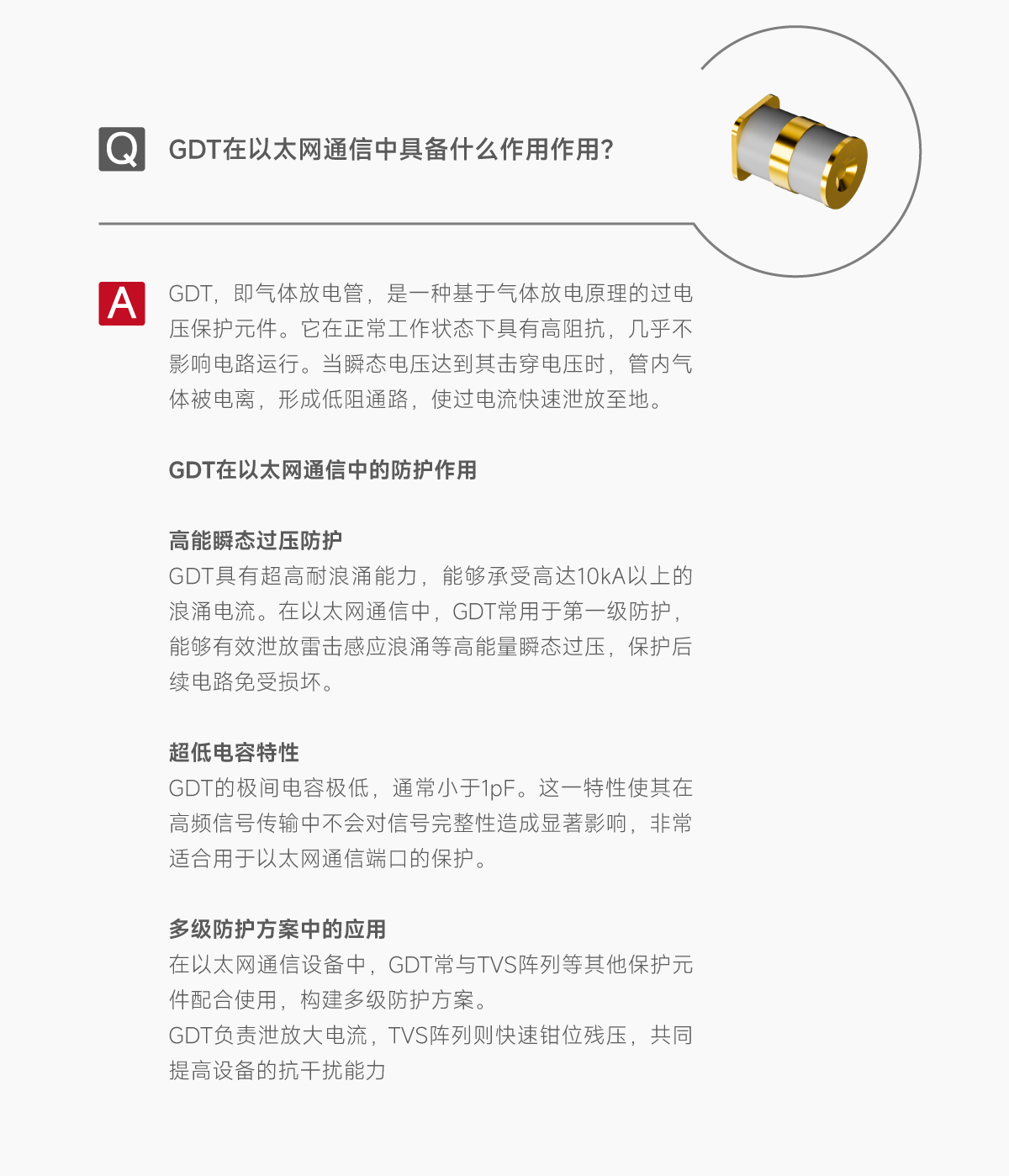

Q8：GDT 在以太网通信中具备什么作用？

A：GDT，即气体放电管，是一种基于气体放电原理的过电压保护元件。它在正常工作状态下具有高阻抗，几乎不影响电路运行。当瞬态电压达到其击穿电压时，管内气体被电离，形成低阻通路，使过电流快速泄放至地。GDT 在以太网通信中的防护作用如下：

高能瞬态过压防护：GDT 具有超高耐浪涌能力，能够承受高达 10kA 以上的浪涌电流。在以太网通信中，GDT 常用于第一级防护，能够有效泄放雷击感应浪涌等高能量瞬态过压，保护后续电路免受损坏。

超低电容特性：GDT 的极间电容极低，通常小于 1pF。这一特性使其在高频信号传输中不会对信号完整性造成显著影响，非常适合用于以太网通信端口的保护。

多级防护方案中的应用：在以太网通信设备中，GDT 常与 TVS 阵列等其他保护元件配合使用，构建多级防护方案。GDT 负责泄放大电流，TVS 阵列则快速钳位残压，共同提高设备的抗干扰能力。

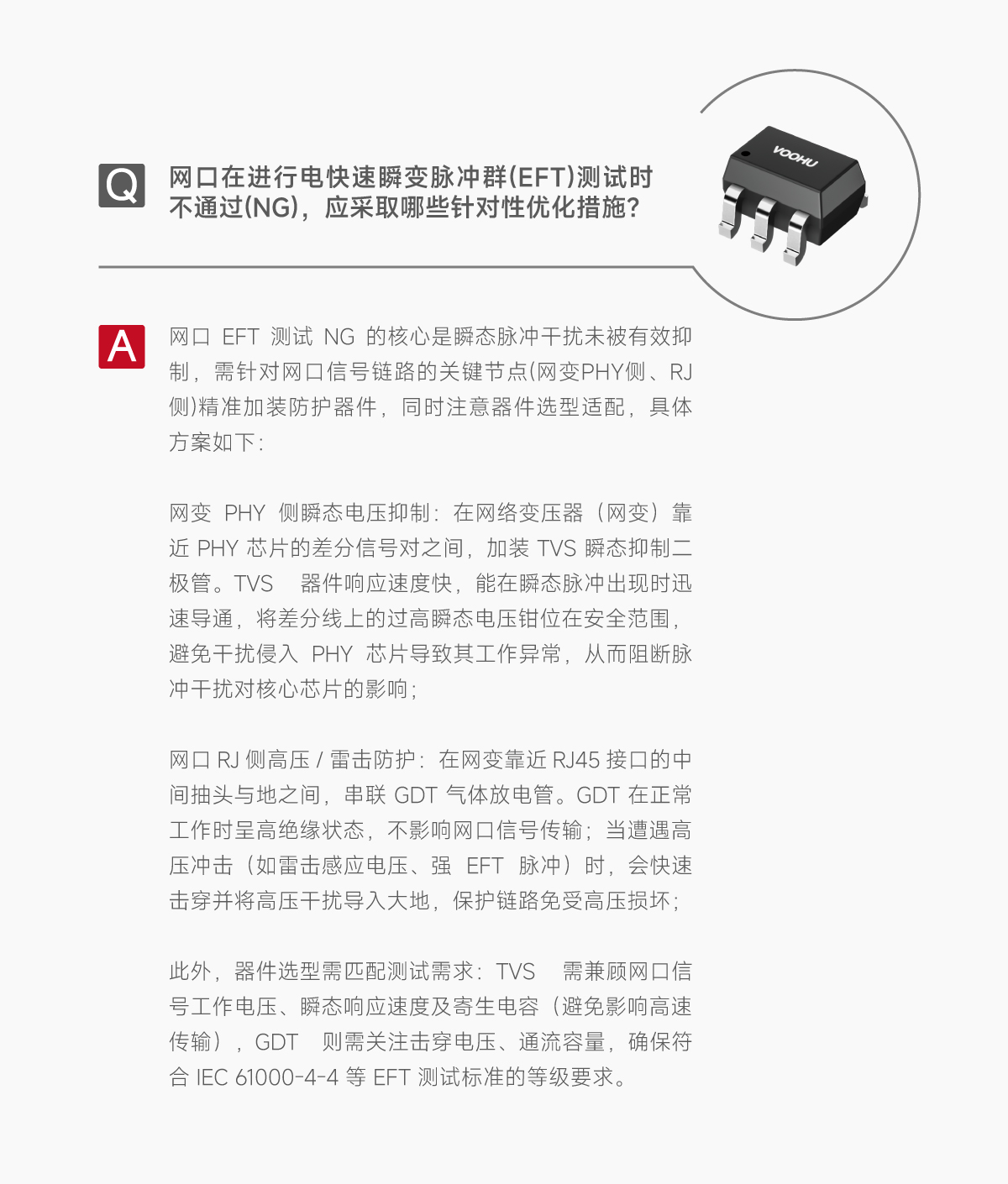

Q9：网口在进行电快速瞬变脉冲群（EFT）测试时不通过（NG），应采取哪些针对性优化措施？

A：网口 EFT 测试 NG 的核心是瞬态脉冲干扰未被有效抑制，需针对网口信号链路的关键节点（网变 PHY 侧、RJ 侧）精准加装防护器件，同时注意器件选型适配，具体方案如下：

网变 PHY 侧瞬态电压抑制：在网络变压器（网变）靠近 PHY 芯片的差分信号对之间，加装 TVS 瞬态抑制二极管。TVS 器件响应速度快，能在瞬态脉冲出现时迅速导通，将差分线上的过高瞬态电压钳位在安全范围，避免干扰侵入 PHY 芯片导致其工作异常，从而阻断脉冲干扰对核心芯片的影响；

网口 RJ 侧高压/雷击防护：在网变靠近 RJ45 接口的中间抽头与地之间，串联 GDT 气体放电管。GDT 在正常工作时呈高绝缘状态，不影响网口信号传输；当遭遇高压冲击（如雷击感应电压、强 EFT 脉冲）时，会快速击穿并将高压干扰导入大地，保护链路免受高压损坏；

此外，器件选型需匹配测试需求：TVS 需兼顾网口信号工作电压、瞬态响应速度及寄生电容（避免影响高速传输），GDT 则需关注击穿电压、通流容量，确保符合 IEC 61000-4-4 等 EFT 测试标准的等级要求。
