POE室外防雷保护方案标准电路设计

此方案为沃虎电子科技(VOOHU)室外的POE网口浪涌标准方案,公司专注于通讯电子元件领域已逾8年，公司秉承选沃虎·真靠谱的经营策略与服务理念，提供全套的技术方案支持。

POE室外防雷6KV保护方案
方案简介
- 1.初级侧接线：
  - • 差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1 的差分对，PCB布线时4组差分对的线序可以交换。
  - • 去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。
  - • VCC供电：对于电流型PHY，初级线圈需要连接到PHY的VCC，以滤除高频噪声，确保信号的稳定性。
  2.次级侧接线：
  - • RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、 2、3、6和4、5、7、8引脚。
  - • BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。
  3.接地处理：
  - • 悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。
  - 电路功能说明
  - • BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。
  - • 去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。
  - • 耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。
  - 此方案用于室外的POE网口浪涌方案，本方案采用二级防护，稳定可靠，保证信号高温完整性，满足IEC61000-4-2标准，class4，接触放电30KV，空气放电30KV。IEC61000-4-5 10/700us 40 6KV ±5次，高温传输不丢包。

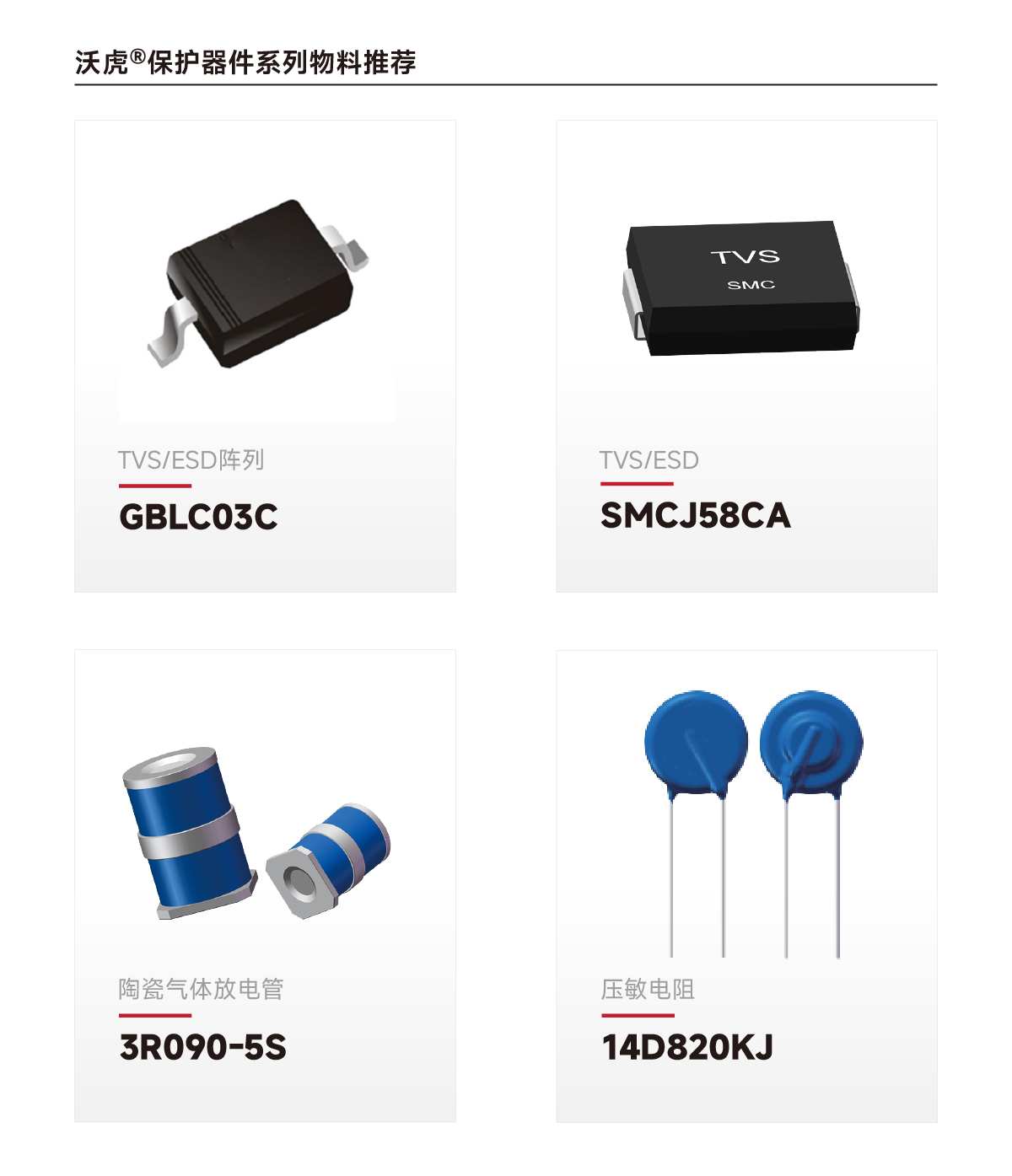

产品图示--相关产品推荐
产品链接直达：

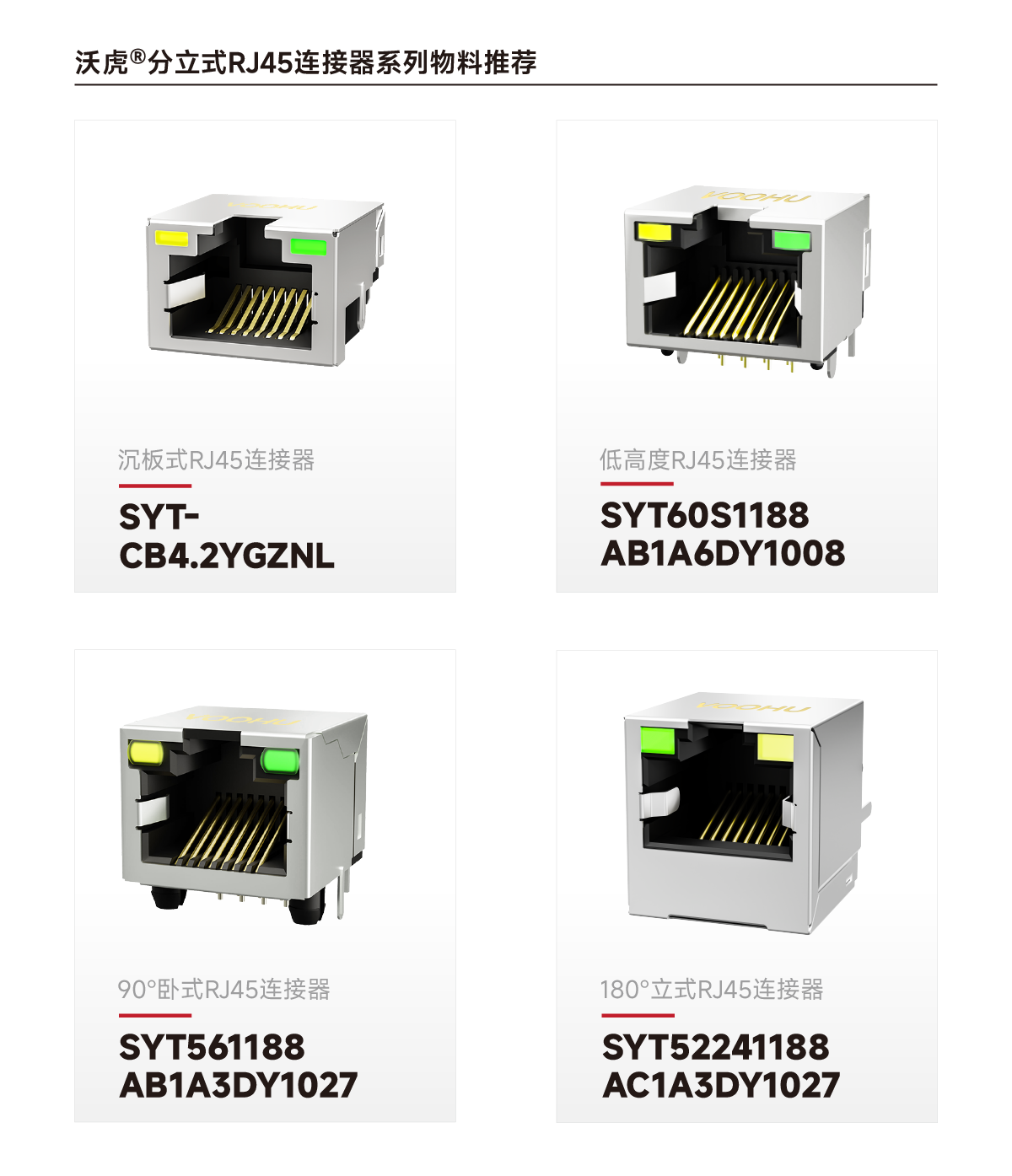

SYT-CB4.2YGZNL、SYT60S1188AB1A6DY1008(弯脚)、SYT561188AB1A3DY1027、SYT52241188AC1A3DY1027
产品链接直达：

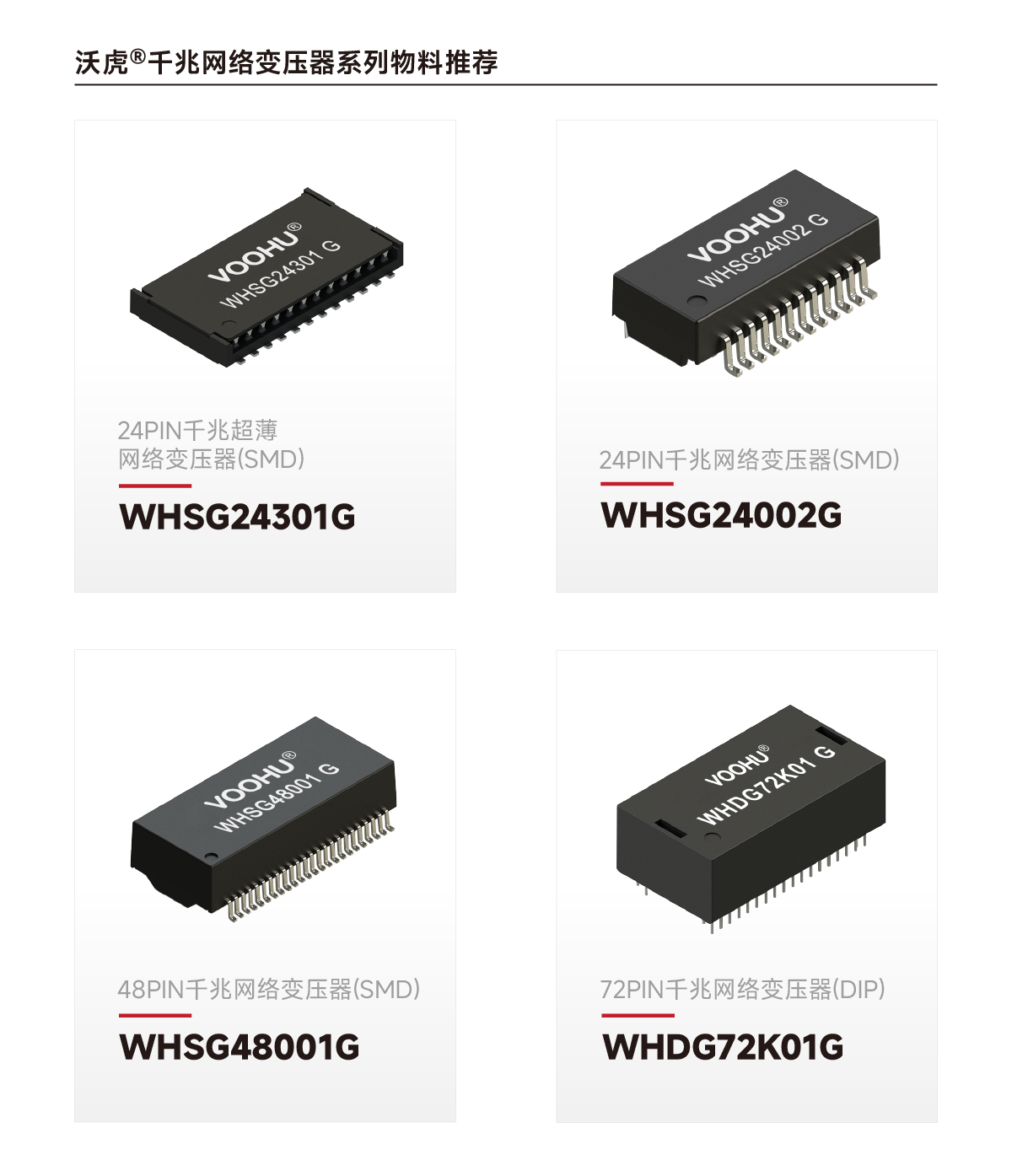

WHSG24301G、WHSG24002G、WHSG48001G、WHDG72K01G

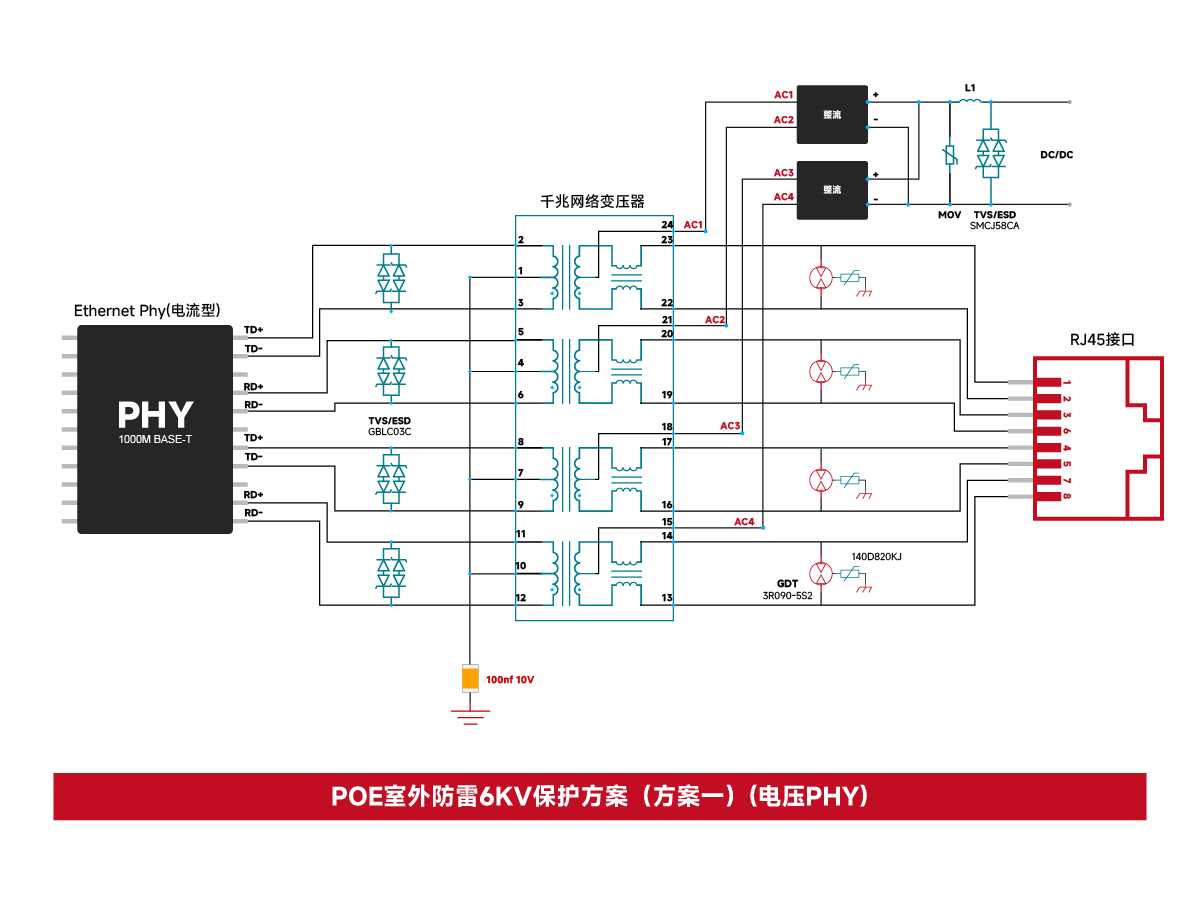

POE室外防雷6KV保护方案（方案一）

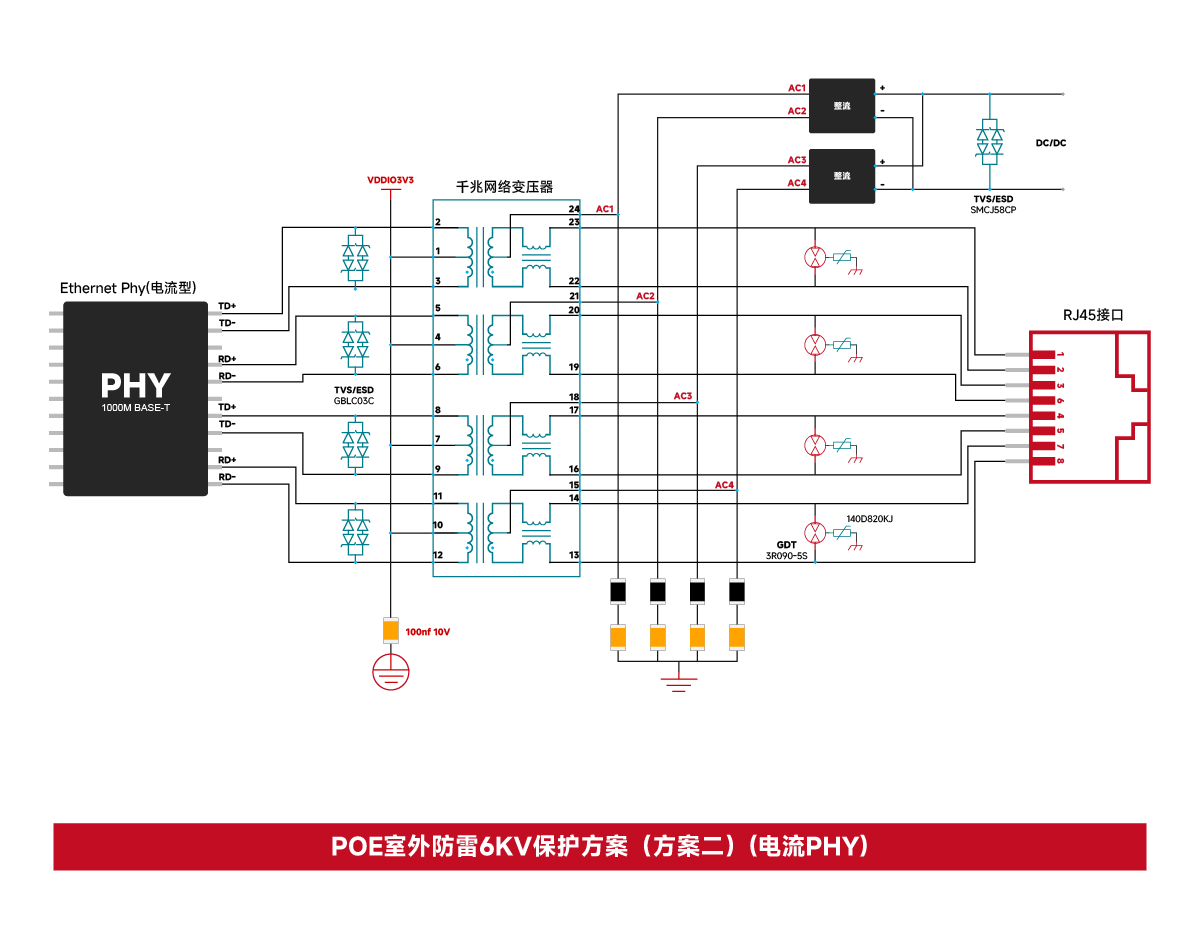

电流型PHY标准设计参考--POE室外防雷6KV保护方案（方案二）

POE室外防雷4KV保护方案
方案简介
- 1.初级侧接线：
  - • 差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1 的差分对，PCB布线时4组差分对的线序可以交换。
  - • 去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。
  2.次级侧接线：
  - • RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、 2、3、6和4、5、7、8引脚。
  - • BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。
  3.接地处理：
  - • 悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。
  - 电路功能说明
  - • BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。
  - • 去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。
  - • 耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。
用于室外的POE网口浪涌保护，本方案采用二级防护，可靠工作，保证信号高温完整性，满足IEC61000-4-2,等级4，接触放电30kV，空气放电30kV。

IEC61000-4-510/700us,400,4kV，5次，LMBJ58CP4专为POE 48V供电设计，此方案高温传输不丢包。
- 产品图示--相关产品推荐
- 产品链接直达：
- SYT-CB4.2YGZNL、SYT60S1188AB1A6DY1008(弯脚)、SYT561188AB1A3DY1027、SYT52241188AC1A3DY1027
- 产品链接直达：
- WHSG24301G、WHSG24002G、WHSG48001G、WHDG72K01G

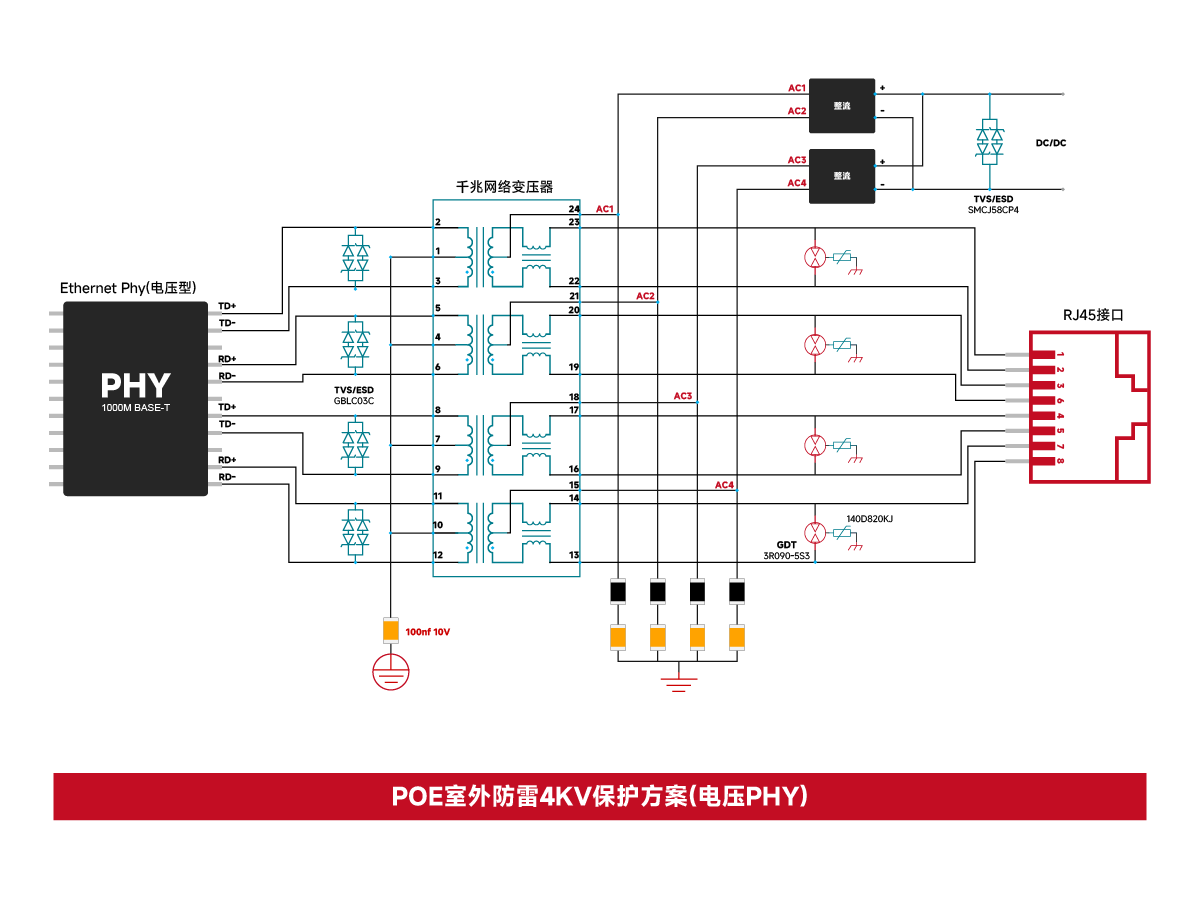

- POE室外防雷4KV保护方案（电压型）

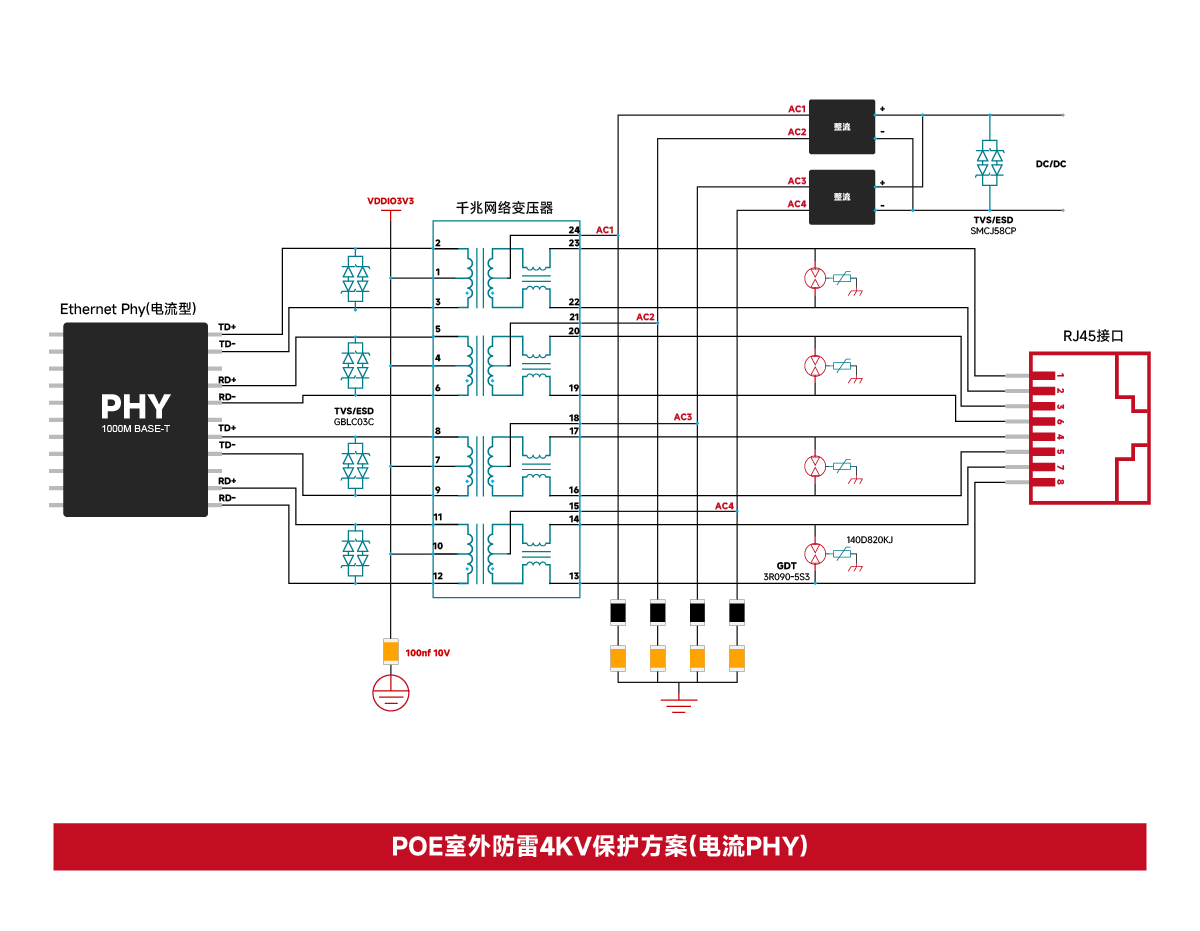

- POE室外防雷4KV保护方案（电流型）
- - 注：以上方案均为标准设计仅供参考，最终电路设计以现场需求为准，来电咨询可免费获取深入支持。
