WHDG72K01G 四口 DIP 千兆 PIN72 non-PoE 以太网变压器
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
销售热线: 400-1048-018
邮箱: voohu@voohu.cn
✓
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。

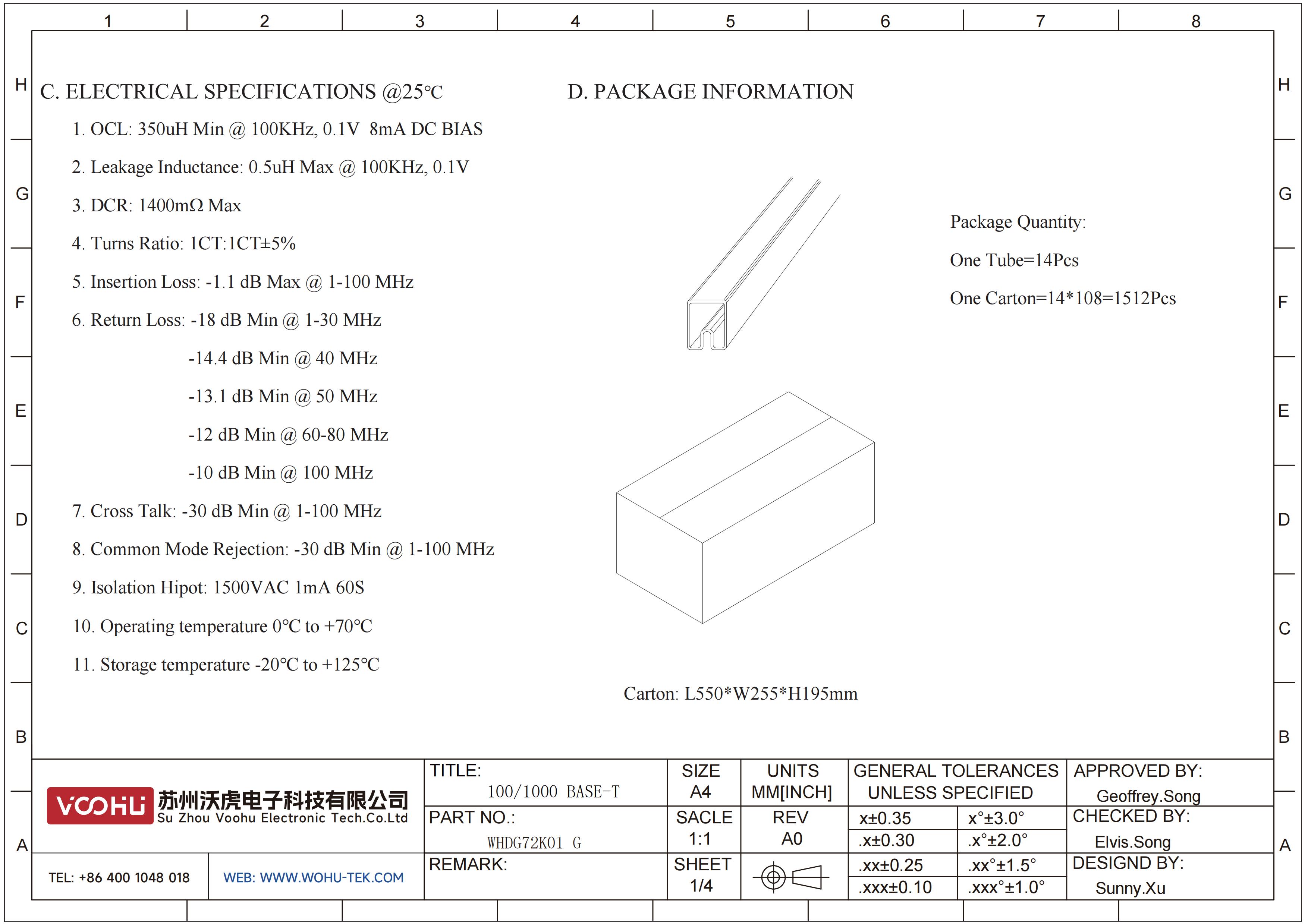

产品参数
数据速率
千兆
安装方法
DIP
端口
四口
PIN脚
72
Pitch
1.78mm
工作温度
0~70°C
Vt(V(RMS))
1500
POE
non-PoE
技术资源与设计支持
品质认证
样品申请
VOOHU 100/1000 BASE-T FAQ
Q
沃虎电子拥有哪些认证？
›
A
沃虎电子持有ISO9001:2015国际质量体系认证、ISO 14001:2015环境认证、RoHS环境认证、REACH认证和CE认证。
Q
如何快速找到适合我项目的产品？
›
A
在沃虎官网您可以通过产品分类或参数筛选（如速率、封装、工作温度、电流等）快速在线选型；也可访问“解决方案”页面，查看与您需求匹配的推荐方案。如需进一步支持，可直接联系技术支持团队，提供应用场景，我们将为您精准推荐最优方案。
Q
网络变压器有电压型、电流型之分吗？
›
A
网络变压器是一个无源磁性元件，其核心功能是实现电气隔离、阻抗变换、信号传输和共模噪声抑制。它本身不区分电压或电流模式，其工作完全依赖于与其相连的PHY芯片和外围电路。
Q
以太网变压器中心抽头（CT）的接法有何讲究？
›
A
TX侧CT配合标准Bob Smith电路（75Ω电阻与1000pF电容并联后接保护地）抑制共模干扰；RX侧CT严格按PHY手册配置，可接电源、经电容接地或直接接地，禁止悬空。千兆场景下应避免TX/RX两侧CT同时直接接地，否则易造成EMI超标、隔离失效。
Q
使用 10G 规格的网络变压器，测试 100M/1000M 速率下的百米传输时结果不通过（NG），是什么原因导致的？
›
A
10G 网变无法满足 100M/1000M 百米传输要求，不同速率网变的电感值设计与对应传输场景的需求存在本质不匹配。
10G 网变针对高频传输场景，目标是保障高频信号完整性，为了降低高频下的铜线损耗、优化 S 参数（如插入损耗、回波损耗），其电感值采用"低感值设计"，实际电感值通常仅为 100 多 μH。但 100M/1000M 速率的百米传输对电感值有明确的最低标准，行业规范中需达到 350μH 以上，只有足够的电感值才能抑制长距离传输中的信号衰减、保障抗干扰能力，确保传输稳定。
正因 10G 网变的电感值（100 多 μH）远低于 100M/1000M 百米传输所需的 350μH 最低要求，信号在百米传输中会因电感值不足出现衰减过大、抗干扰能力下降的问题，最终导致测试不通过（NG）。
Q
需求S4P数据或其他产品报告怎么办？
›
A
可以通过点击沃虎官网“联系我们”索取测试报告。
