WHSG24002G 千兆网络变压器

适合器件温度处于 0 °C 至 +70 °C 的室内千兆网口。 典型场景是桌面交换机、机顶盒与路由器的 LAN 口、办公室 IP 摄像机、以及机柜内的千兆管理口。WHSG24002G 是单端口、不带 PoE 的 100/1000 BASE-T 变压器，端口需由设备本地供电。若设备要在 0 °C 以下上电或长期在户外机箱内工作，应改选同封装的宽温型号，焊盘与引脚定义不变。依据本型号现行规格书。

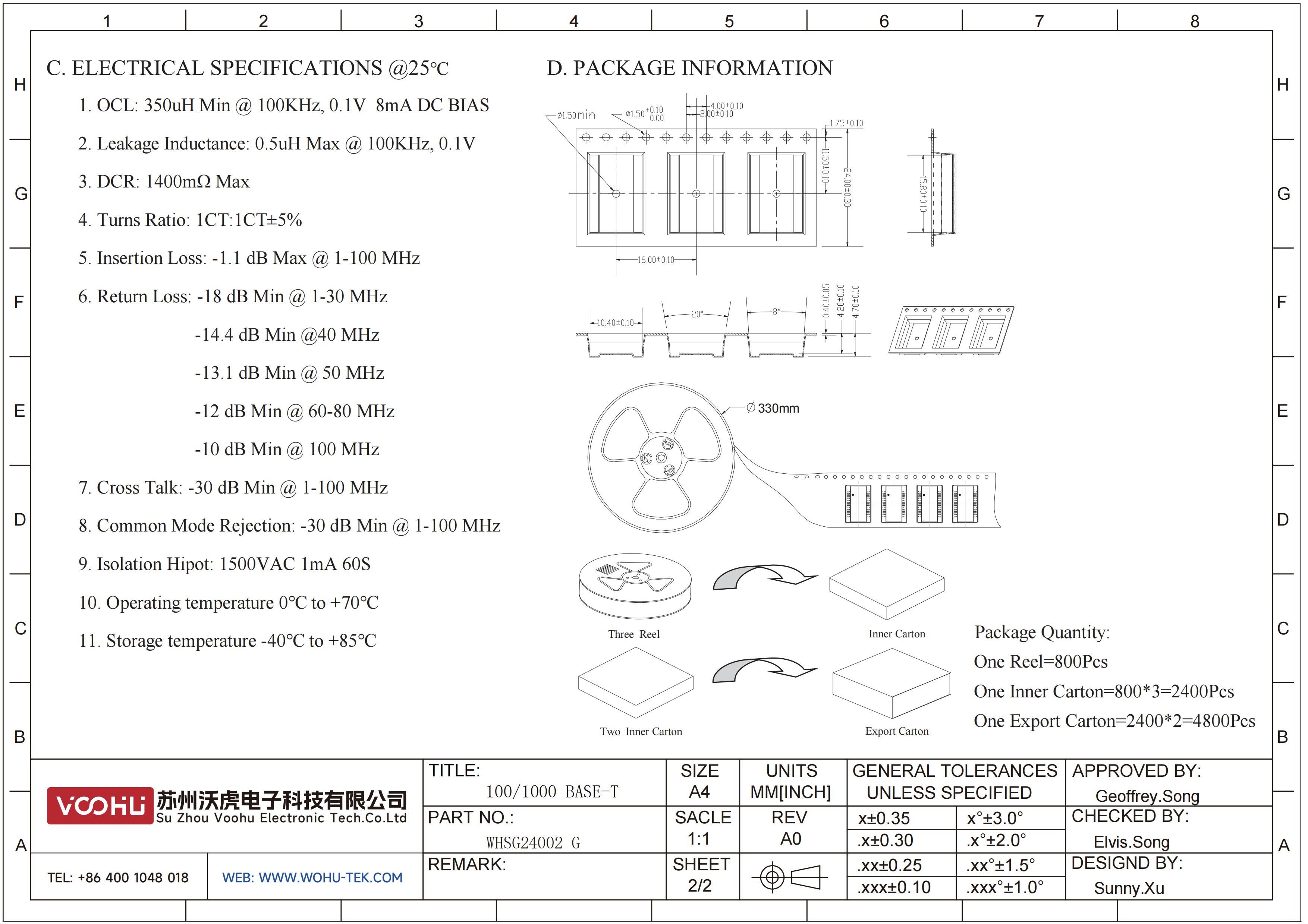

不可以。WHSG24002G 的规格书没有为中心抽头标注任何 DC balance current 能力，因此它们不能作为供电路径。 电气块共 11 项，里面没有电流项。要提醒的是，OCL 那一行写的 8 mA DC BIAS 不是允许的负载电流，而是测电感时叠加的直流偏置，用来反映磁芯带直流分量时的表现，两者不能混用。中心抽头按目标 PHY 的参考设计端接即可。若这个端口需要送电，请提供目标 PoE 功率、电流与温度要求，由 VOOHU沃虎重新选型。依据本型号现行规格书。

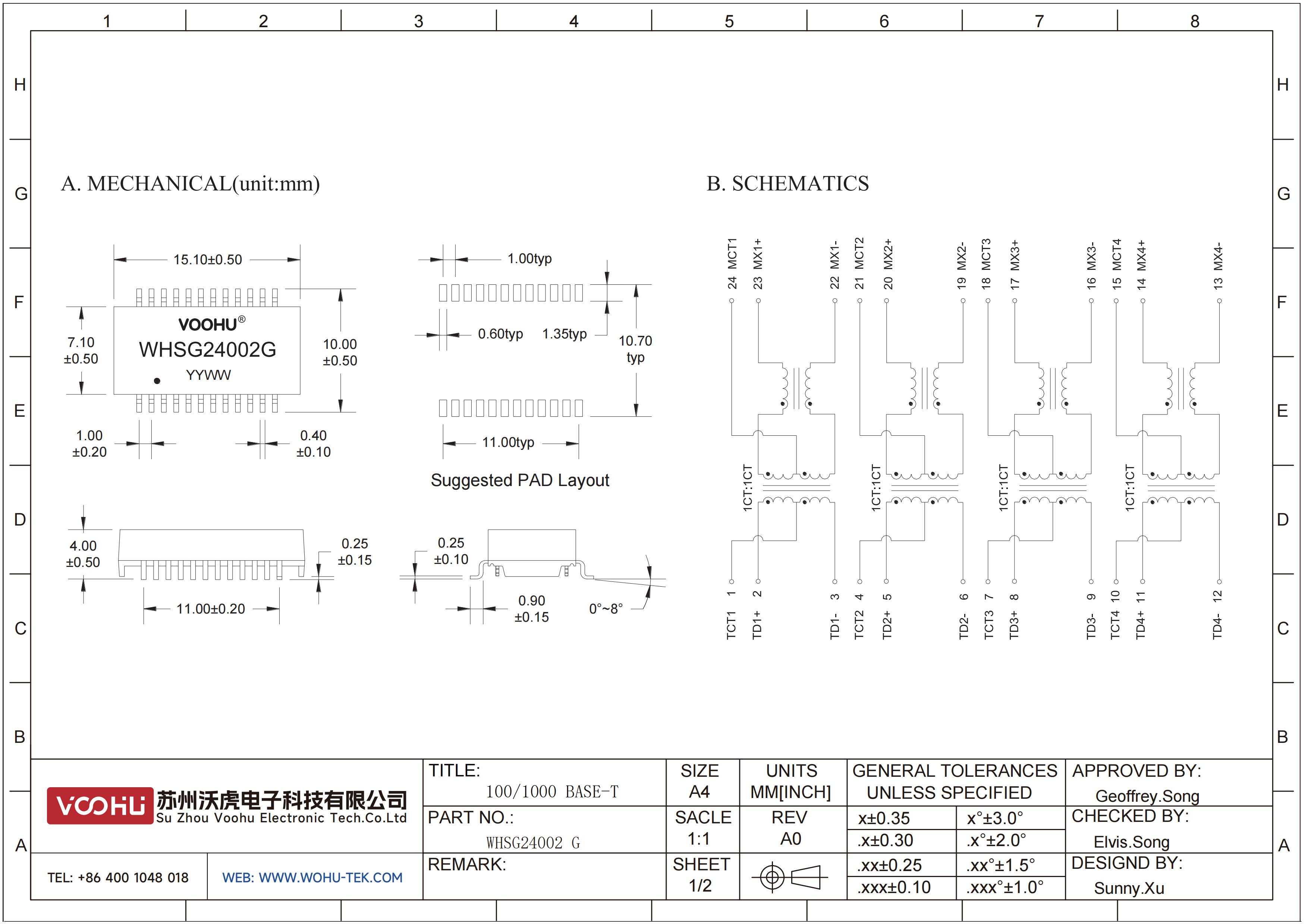

看工作温度：需要 -40 °C 至 +85 °C 就选 WHSG24002TG，0 °C 至 +70 °C 够用就选 WHSG24002G，后者在成本与供货上通常更有利。 两款的机械尺寸、建议焊盘、引脚—网络映射与全部电气指标逐值相同，换型不改变电气设计与板上布局。另有一点值得留意：WHSG24002G 的储存温度是 -40 °C 至 +85 °C，比它自己的工作温度还宽，这是仓储与运输的条件，不是可以拿来放宽工作范围的依据。依据两型号各自的现行规格书。
