WHSG48001G 千兆网络变压器
双口千兆网络变压器（以太网变压器），48脚SMD贴片封装，隔离耐压1500Vrms，不支持PoE。工作温度0～+70°C。
- 数据速率
- 千兆（10/100/1000BASE-T）
- 端口数
- 双口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- 不支持PoE
- 工作温度
- 0～+70°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSG48001G。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSG48001G 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSG48001G
WHSG48001G 和 WHSG48002G 有什么区别？
焊盘、48 个引脚的网名和全部电气指标都相同，区别只在共模扼流圈接在哪一侧：WHSG48001G 接在 25–48 脚的网线侧（`CMT`／`TX`），WHSG48002G 接在 1–24 脚的芯片侧（`TCT`／`TD`）。 因为封装与脚位一致，两颗之间改用不用动 PCB；按 PHY 参考设计对扼流圈位置的要求来定，换型后重新做一次整机 EMC 验证。
WHSG48001G 的引脚怎么分芯片侧和网线侧？

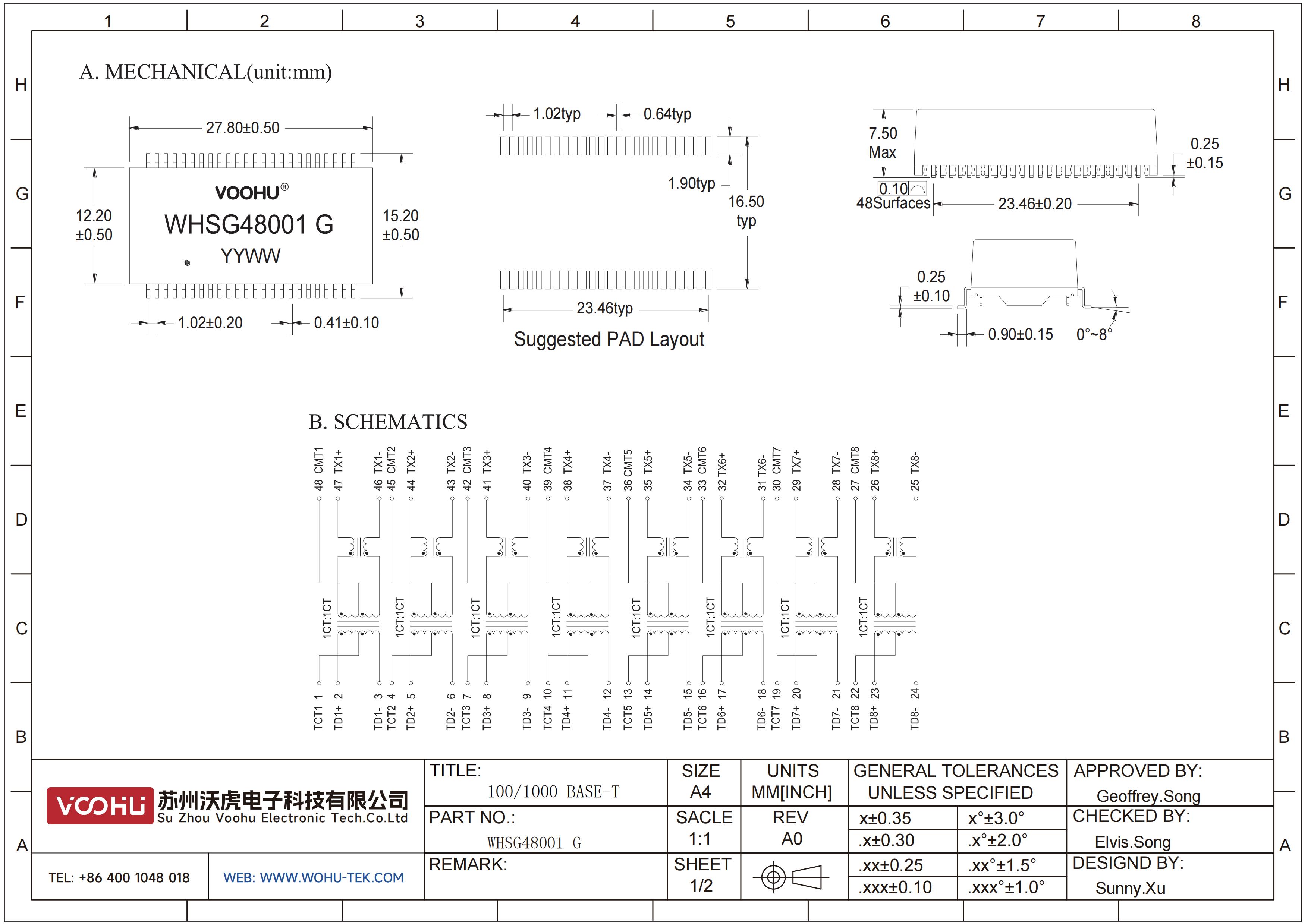

1–24 脚是芯片侧，网名为 `TD1±` 至 `TD8±` 与中心抽头 `TCT1` 至 `TCT8`；25–48 脚是网线侧，网名为 `TX1±` 至 `TX8±` 与中心抽头 `CMT1` 至 `CMT8`。 布局时把 WHSG48001G 的 1–24 脚朝向 PHY、25–48 脚朝向 RJ45，两个端口的差分对可以直进直出。中心抽头的网名在本产品线里按封装族分好几套写法，落位前按本款图纸核对，不要沿用别的型号。
WHSG48001G 支持 PoE 吗？
不支持。WHSG48001G 的规格书没有任何 PoE 电流项，两个端口都要由设备本地供电。 中心抽头只作交流端接与共模参考点，没有直流电流能力标称，不能改造成供电路径。端口要走网线供电时，必须在选型阶段换成标注了每 channel 直流电流能力的型号。
