SYT561188AB1A3DY1027 不带变压器的RJ45连接器

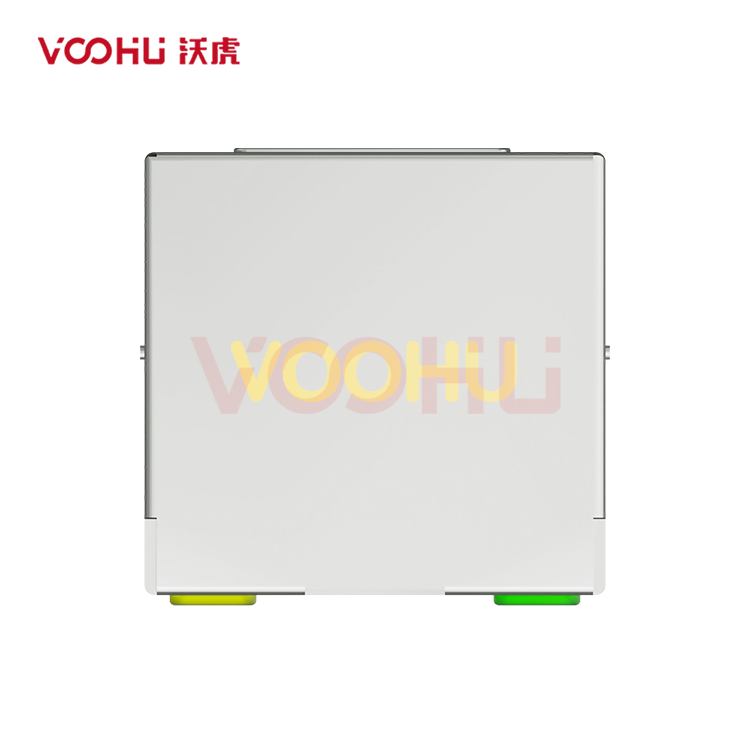

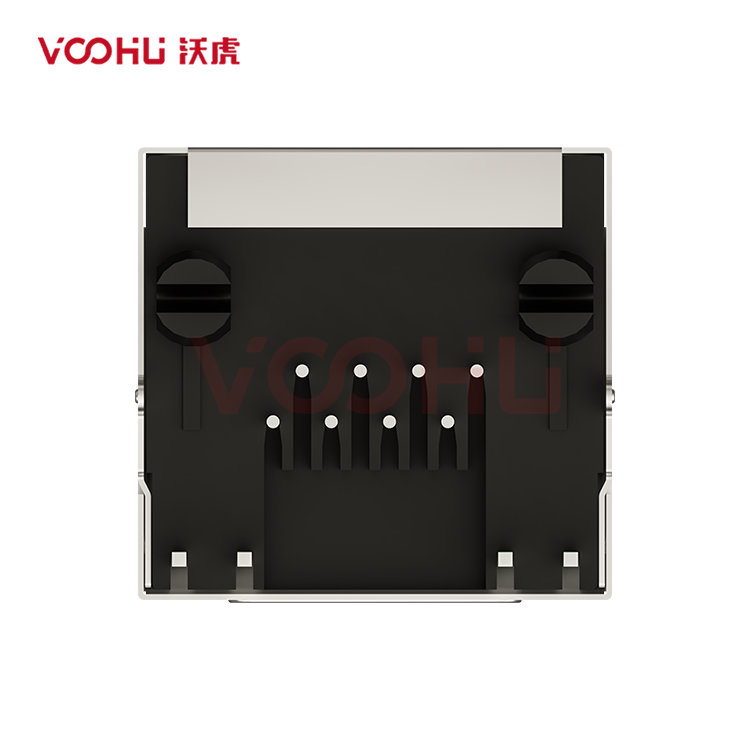

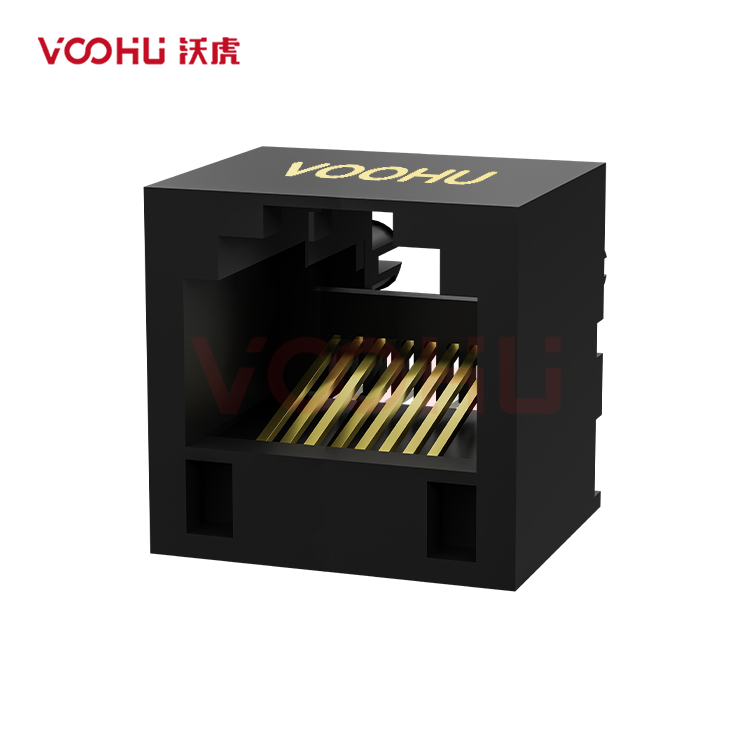

单口90°卧式带屏蔽RJ45连接器（8P8C），开口朝上，LED（黄/绿），DIP插件安装，不带变压器（需外接网络变压器）。工作温度−55～+125°C。
- 连接器类型
- 90°卧式
- 端口数
- 1 × 1
- 开口朝向
- 朝上
- LED
- 黄/绿
- 是否集成变压器
- 否需外接网络变压器
- 工作温度
- −55～+125°C
左键：旋转 | 右键：平移 | 滚轮：缩放
点击「样品申请」或「加入询价单」时，系统会自动带入料号 SYT561188AB1A3DY1027。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
销售热线: 400-1048-018
邮箱: voohu@voohu.cn
✓
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
01规格参数
SYT561188AB1A3DY1027 规格参数
选型参数
参数数值
连接器类型
90°卧式
端口数
1 × 1
触点规格
8P8C
开口朝向
朝上
LED
黄/绿左黄585nm，右绿568nm；20mA，VF 1.8–2.8V
是否集成变压器
否需外接网络变压器
数据速率
不受网口限制由外接网络变压器决定
PoE
不受网口限制由外接网络变压器决定
安装方式
DIP插件
屏蔽外壳
是
带弹片
否
工作温度
−55～+125°C
电气性能
参数数值测试条件 / 备注
额定电压
125VAC
—
额定电流
1.5A
—
耐压
1000VAC
有效值，50/60Hz，1分钟
绝缘电阻
500MΩ（最小）
500VDC，1分钟
接触电阻
30mΩ（最大）
单触点初始值；插拔寿命试验后50mΩ（最大）
机械性能
参数数值测试条件 / 备注
插拔寿命
750次（最少）
12.5mm/min
插入力
2.2kgf（最大）
—
保持力
7.7kgf
插座与插头之间
存储温度
−55～+125°C
—
材料与环保
参数数值
外壳材料
PA46，UL94V-0，黑色
端子材料
磷青铜，Ø0.46mm，镀金
屏蔽壳材料
黄铜（C2680），0.20mm镀镍，最小20µin
环保
符合REACH、RoHS第三方检测报告
数值取自SYT561188AB1A3DY1027规格书（A0版）与官网已发布参数，以规格书为准。
02应用
SYT561188AB1A3DY1027 的典型应用
- 交换机与路由器
- 工业控制器
- IP摄像头与NVR
- 嵌入式主板
原理图

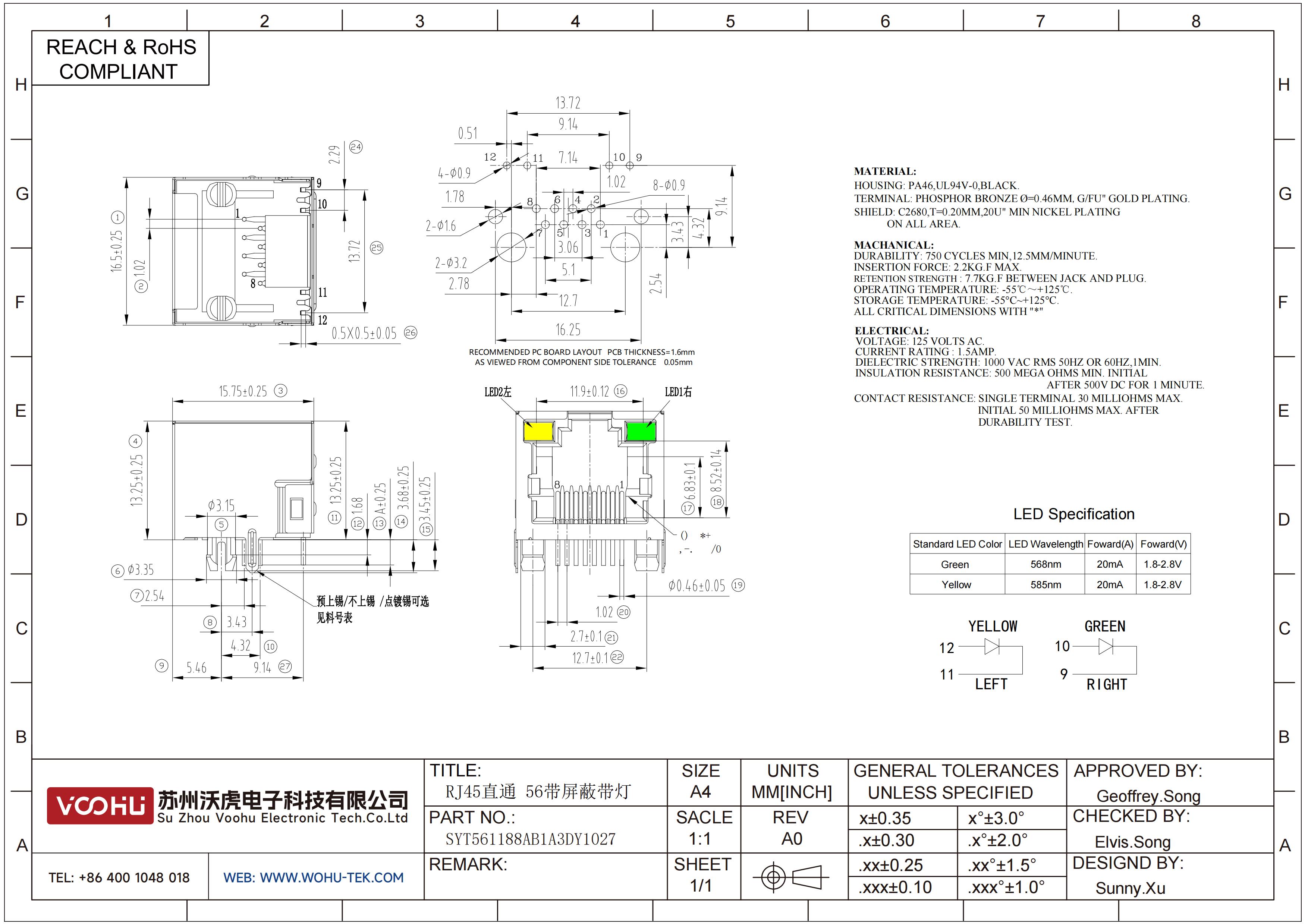

触点1–8直通到网线侧（J1–J8），网口不带变压器。
