PoE 以太网供电技术讲解（下）
参考电路与 PCB 布局
5.1 PD 参考电路

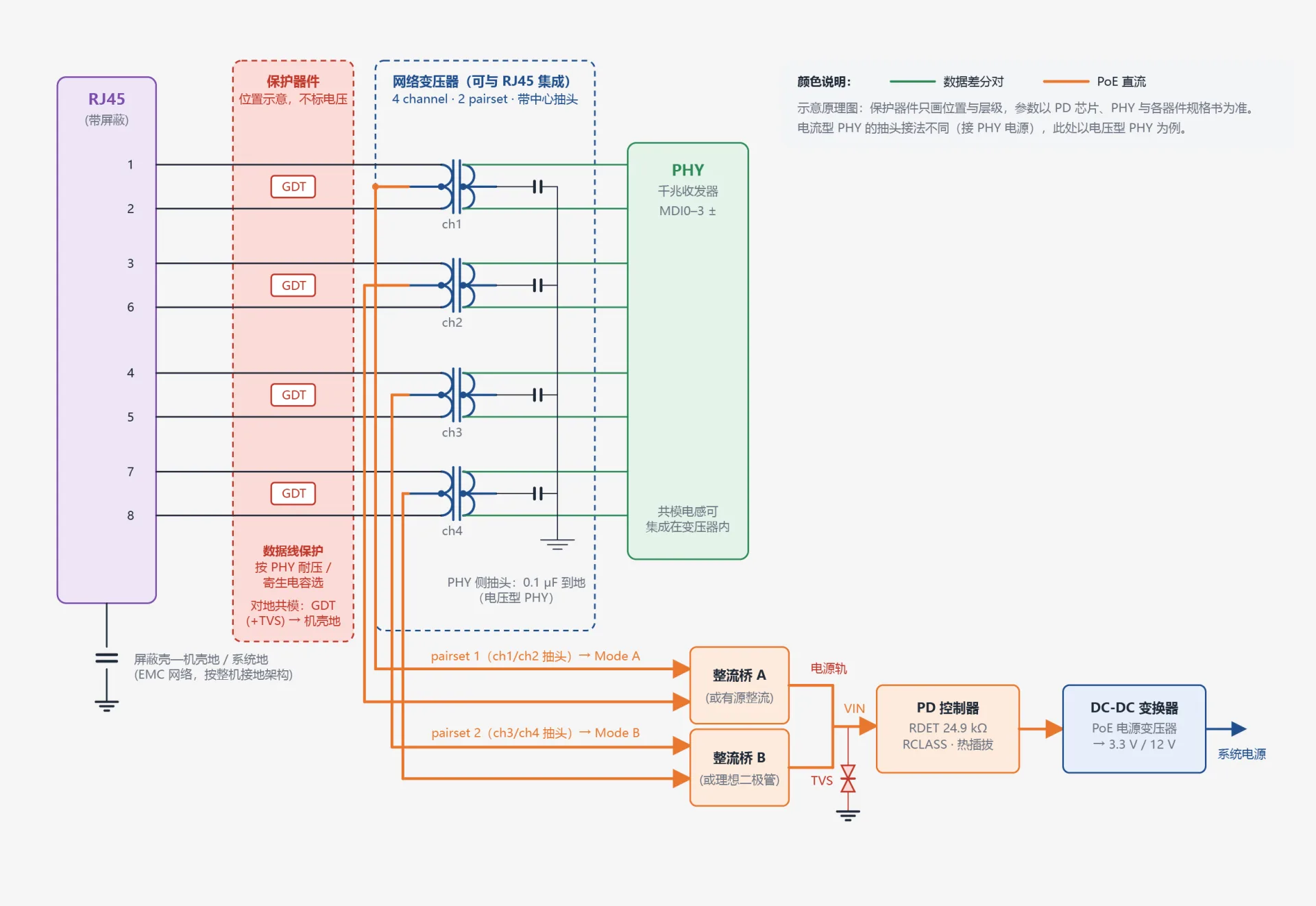

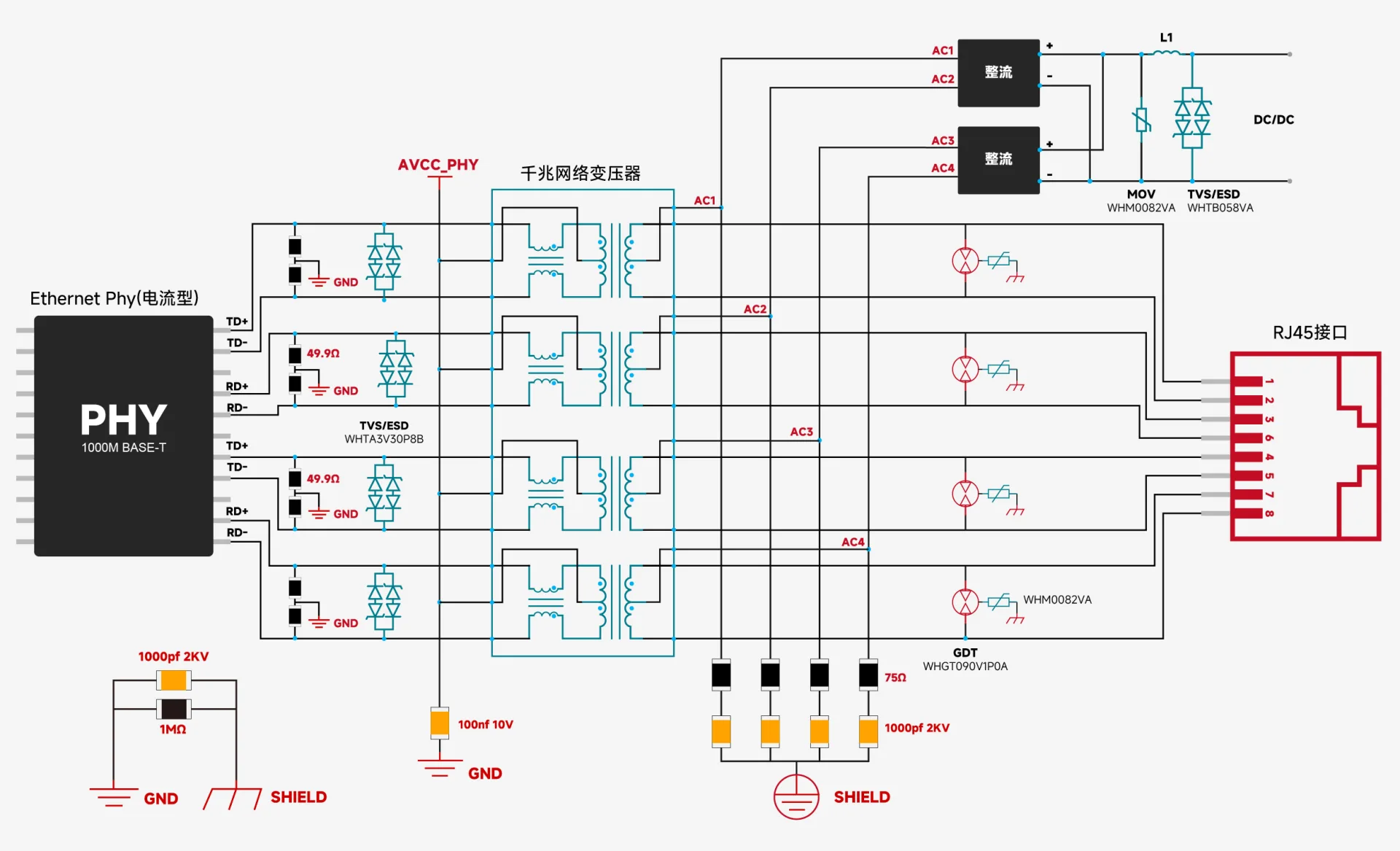

下图给出一个千兆、兼容 Mode A/Mode B、面向 802.3af/at 的 PD 网口参考电路示意，把上期讲的四类器件放到各自的位置上。
绿色是数据差分对：
从 RJ45 经过数据线保护器件，穿过网络变压器的四个 channel，到 PHY 的 MDI 引脚。PHY 侧的中心抽头接法取决于 PHY 类型：电压型 PHY 的抽头通过电容接地，电流型 PHY 的抽头接 PHY 的电源电压，两种接法不能互换，选型前要先确认 PHY 的类型。图中仅示出电压型 PHY 的中心抽头接法，电流型设计需按 PHY 规格书调整。
橙色是 PoE 直流：
1/2、3/6 这个 pairset 的线缆侧中心抽头引到整流桥 A，4/5、7/8 这个 pairset 的中心抽头引到整流桥 B，两组整流桥的输出并联后进入 PD 控制器。PD 控制器外接 24.9kΩ24.9kΩ 检测电阻与分级电阻，内部集成热插拔 MOSFET；其输出接 DC-DC 变换器的输入。整流桥可以用普通二极管桥，大功率机型为了减少桥上的压降损耗，常用理想二极管桥或有源整流。
红色是保护：
数据线保护器件（按 PHY 耐压与寄生电容选）、对地/机壳的共模保护（GDT 或 GDT+TVS）、整流后电源轨上的 TVS（约 58 V 档），以及 RJ45 屏蔽壳与机壳地的连接。58 V 档 TVS 必须按规格书、温度降额、漏电与钳位电压核算，不能简单以 58 V 作为唯一选型值。屏蔽壳与机壳地/板级地之间常见的 1nF/2kV 电容并联 1MΩ 电阻是 EMC 与静电泄放网络，不是大电流浪涌的主通道。
802.3bt 两 pairset 供电的机型，PD 控制器要选支持 bt 的型号，整流桥后的两路合并方式按芯片规格书设计；pair 间的电流不平衡来自整条供电路径的阻抗差，芯片不能消除它，网络变压器的四个 channel 都要按标准的电流与不平衡条件核算

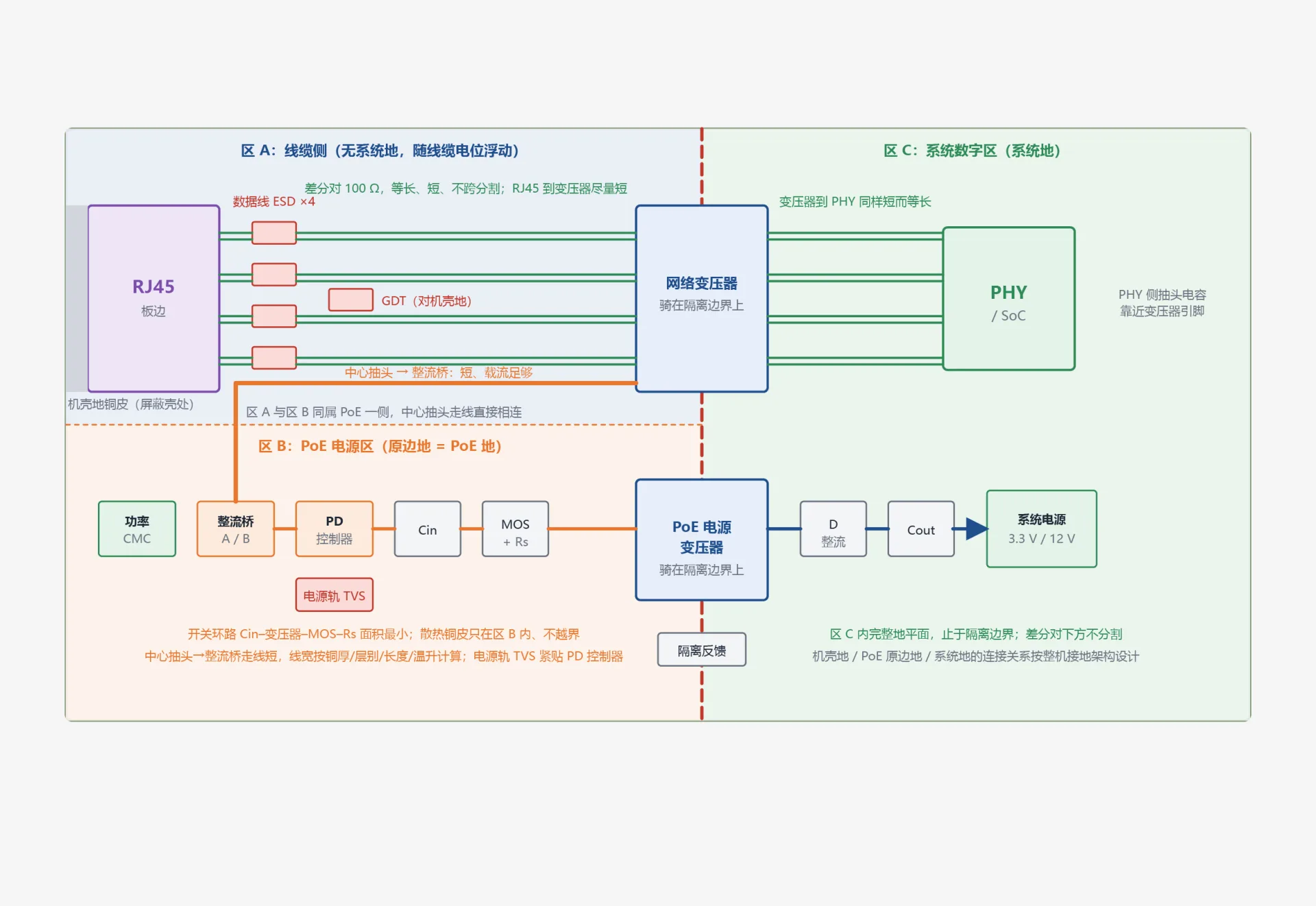

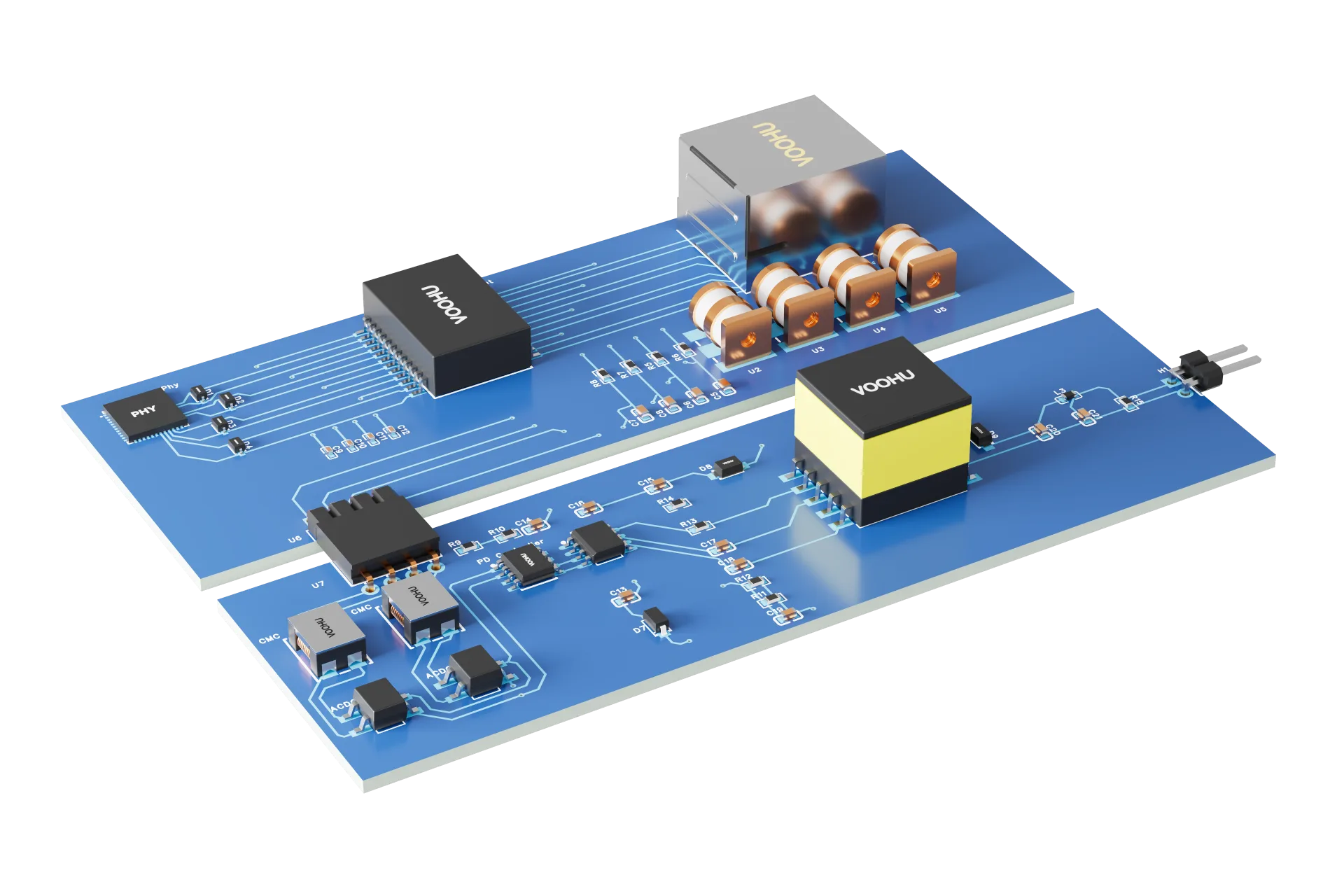

5.2 PCB 布局原则
颜色：
绿 = 数据差分对
橙 = PoE 直流/开关电源（PoE 侧）
蓝 = 隔离后的输出（系统侧）
红虚线 = 隔离边界
以隔离反激方案为例，PoE 机型的 PCB 可以分成三个区。区 A 是线缆侧，从 RJ45 到网络变压器的线缆侧引脚，没有系统地，电位随线缆浮动。区 B 是 PoE 电源区，整流桥、PD 控制器、反激变换器的原边都在这里，原边地就是 PoE 地。区 C 是系统数字区，PHY、SoC 与反激变换器的副边，使用系统地。区 A 与区 B 电气上同属 PoE 一侧，中心抽头走线直接相连；区 C 与它们之间是隔离边界。
隔离边界两侧的铜皮分别止于边界，不能用一块完整的地平面跨越边界——在隔离变压器或 PoE 电源变压器下方铺设跨越原副边的完整地平面，会破坏隔离并增加寄生耦合。是否允许在变压器下方保留局部铜皮、屏蔽层或跨接安全电容，应遵循控制器参考设计和整机安规。边界宽度需满足爬电距离与电气间隙要求，要依据适用标准、工作电压、污染等级、材料组、海拔和绝缘类别计算，不能由 1500 Vrms 直接换算成一个固定毫米数。跨越边界的只有网络变压器、PoE 电源变压器和隔离反馈器件。
数据差分对要按 100Ω 差分阻抗控制，等长、尽量短，在各自所在的区内保持完整的参考平面、不跨越分割。RJ45 到网络变压器的距离尽量短，变压器到 PHY 同样短而等长；PHY 侧中心抽头的电容要紧贴变压器引脚。
中心抽头到整流桥的走线要短、要有足够的载流能力，线宽按铜厚、层别、长度、允许温升、过孔和环境条件计算，不套用固定数字。反激变换器的开关环路（输入电容—变压器原边—MOSFET—电流检测电阻）面积要尽可能小，这是 EMI 的主要来源；MOSFET 与变压器的散热铜皮只在各自的区内铺设。
保护器件靠近 RJ45 放置，GDT、TVS 到机壳地的泄放走线短而宽；机壳地、PoE 原边地与系统逻辑地之间的连接关系按整机接地架构设计，避免浪涌电流在板内绕行。
常见问题与选型误区
PSE 检测不到 PD，或上电后反复断电
检测阶段 PSE 判断的是检测电阻和检测电容两个判据。
线对间保护器件的漏电、整流桥的反向漏电会并联在 24.9kΩ 检测电阻上，把 PSE 看到的合成电阻拉出有效窗口（PD 自身的特征电阻设计要求为 23.75—26.25kΩ）；
输入电容则是另一个判据，过大会影响检测的动态过程与测量斜率；
大容量的 bulk 输入电容应放在热插拔开关之后，使其在检测阶段与端口隔离。
上电后反复断电则多与 MPS 有关：PD 轻载时没有按要求呈现维持功率特征（门限见上期 2.4 节），PSE 就会判定 PD 已拔出而断电，需要在 PD 控制器上启用 MPS 功能或增加最小负载。
网络变压器发热、千兆链路降速到百兆
先核对变压器规格书的 PoE 电流能力与测试条件是否覆盖设计工况，包括 pair 间不平衡与同时载流的温升；
再核对绕组、通道间的直流电阻不平衡。降速到百兆的典型原因是残余直流偏磁让某个 channel 的 OCL 下降、回波损耗恶化，PHY 自协商时放弃了千兆。
按规格书换用电流能力更高的器件，并检查供电路径的阻抗对称性。
保护器件放错位置、选错参数
把电源轨用的高电压 TVS 直接并在数据差分对两线之间，或把低寄生电容的数据线 ESD 器件拿去扛电源轨浪涌，都是常见错误。
数据线保护器件按 PHY 耐压、钳位电压、寄生电容和目标浪涌等级选；
约 58 V 档的 TVS 放在整流后的 PoE 电源轨，并需按规格书降额核算；
对地共模保护按接地架构与浪涌波形设计。
判断方法是先画清楚 PoE 电压跨在哪两点之间，再决定每个器件的位置和参数。
用 10G 变压器“向下兼容”千兆
不同速率档位的变压器开路电感设计目标不同，部分 10G 器件的低频性能未必满足百兆/千兆的要求，要逐一核对规格书的 OCL。
速率档位按 PHY 实际速率选。
辐射发射超标，噪声集中在几百 kHz 到几十 MHz
这是反激变换器的开关噪声沿网线向外辐射的典型频谱。
先检查开关环路面积和原边地在区内是否完整；
再在整流桥之后加功率线共模电感；
最后核对网络变压器的共模抑制是否满足，必要时在线缆侧增加共模电感。
原边地铜皮越过隔离边界、与系统地形成寄生电容，也是常见的噪声耦合路径。
热插拔时 PSE 端口过流保护动作
PD 输入电容过大或热插拔限流失效时，上电瞬间的冲击电流会触发 PSE 的过流保护。
标准要求 PD 在上电阶段把冲击电流限制在 PSE 的允许范围内，这由 PD 控制器的热插拔 MOSFET 完成；
输入电容按 PD 控制器规格书推荐值选，不要为了“更稳”随意加大。
分立式与集成式 RJ45 怎么选
板面空间紧张、端口数少的设备优先集成式；
多端口、需要灵活布局或对变压器有特殊要求（更高隔离电压、更高 PoE 电流能力）的设备选分立式，把变压器单独选型。
两种方案的功能目标相同，但寄生参数、回波损耗、CMRR、串扰、PoE 载流、隔离、浪涌路径、散热、引脚和 PCB 布局都可能不同，必须分别按器件规格与整机测试验证。
PoE 电源变压器功率档怎么留裕量
先按 PD 的 PI（Power Interface）可用功率而不是 PSE 端口功率确定输入侧的功率参考面，扣除整流桥、热插拔与变换器损耗得到负载侧可用功率，再结合控制器、拓扑、开关频率、匝数比、原边电感、峰值与 RMS 电流、漏感和温升核算变压器。
裕量太小，变压器在高温下容易饱和；
裕量太大，体积与成本上升，低负载效率下降。整流桥用普通二极管时，桥上的压降损耗也要折算进去。
常见问题解答（FAQ）
常见问答
PoE 会不会影响网速？
正常、合规的 PoE 设计不应影响数据速率：直流是共模电流，从中心抽头进出，与差分数据信号在理想平衡下互不影响。
但磁件 OCL 或回波损耗不合格、直流不平衡、温升、CMRR 不足、数据线保护器件寄生电容过大或 PCB 布局不良，都可能造成误码、丢包或链路降速。
普通网线能不能跑 PoE？
802.3af 要求 Cat3 及以上，802.3at/bt 要求 Cat5 及以上；长距离、大功率场合建议 Cat5e 或 Cat6，线径越粗、压降越小，并按链路压降和温升核算。
PSE 接到不支持 PoE 的设备会不会烧坏它？
符合 IEEE 802.3 的主动 PSE 在检测阶段看不到 25kΩ特征电阻就不会供电。但非标准的“被动 PoE”注入器没有检测过程，会直接输出电压，接错设备有风险。
PD 一定要用隔离型 DC-DC 吗？
IEEE 要求的是 PoE 供电域与地、用户可触及部分及其他外部导体之间达到规定的系统级隔离结果，并不强制由 PoE DC-DC 的变压器来实现。隔离反激是最常用的方案；满足整机浮地和外部接口条件时也可以用非隔离 DC-DC。采用隔离方案时，PoE 电源变压器的隔离耐压与安规距离按整机要求确定。
网络变压器上标的 PoE 电流是每对线还是整个端口？
以规格书自己的定义为准，不要换算。同一 pairset 的正、负 pair 承载同一股回路电流，不能相加；两个 pairset 同时供电时端口合计电流在理想均流下约为单 pairset 的两倍；多端口器件还要看同时满载的热限制。官网侧边栏的 PoE 列是筛选入口，具体口径看对应型号的规格书。
802.3bt 的 PD 能不能接在 802.3at 的交换机上？
可以接，但只能拿到 at 的功率。前提是 PD 支持降级兼容，并在 at PSE 下按 Class 4 或更低请求；否则可能无法识别、不供电或只能按更低 Class 处理。PD 需要在低功率模式下工作或声明为不可用。
PoE 供电距离能不能超过 100 米？
标准定义的链路长度是 100 米。超过之后线缆压降增大，PD 端电压可能低于最低输入电压，且以太网信号本身也不保证。需要更远距离时用中继或光纤加本地供电。
集成式 RJ45 里的变压器坏了怎么办？
集成式接口是一个整体物料，变压器不可单独更换，这也是多端口、需要灵活维修的设备倾向于分立式方案的原因之一。
工业级与商业级网络变压器的区别是什么？
最直观的是工作温度范围(-40~+85°C或更宽，对比0~+70°C)，背后还有全温度范围内的参数保证、可靠性、材料、寿命、制造一致性和认证要求的差别。PoE机型因为直流电流带来额外温升，工业级器件在同等环境下裕量更大。

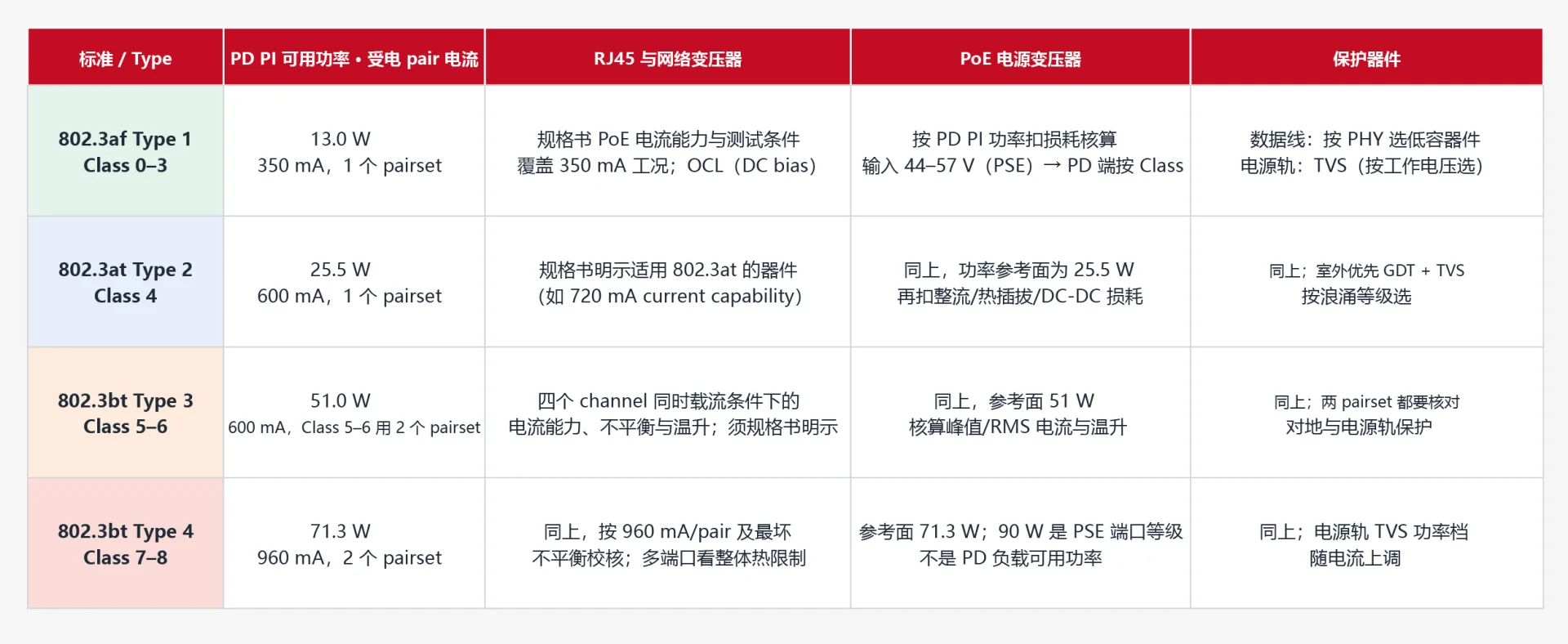

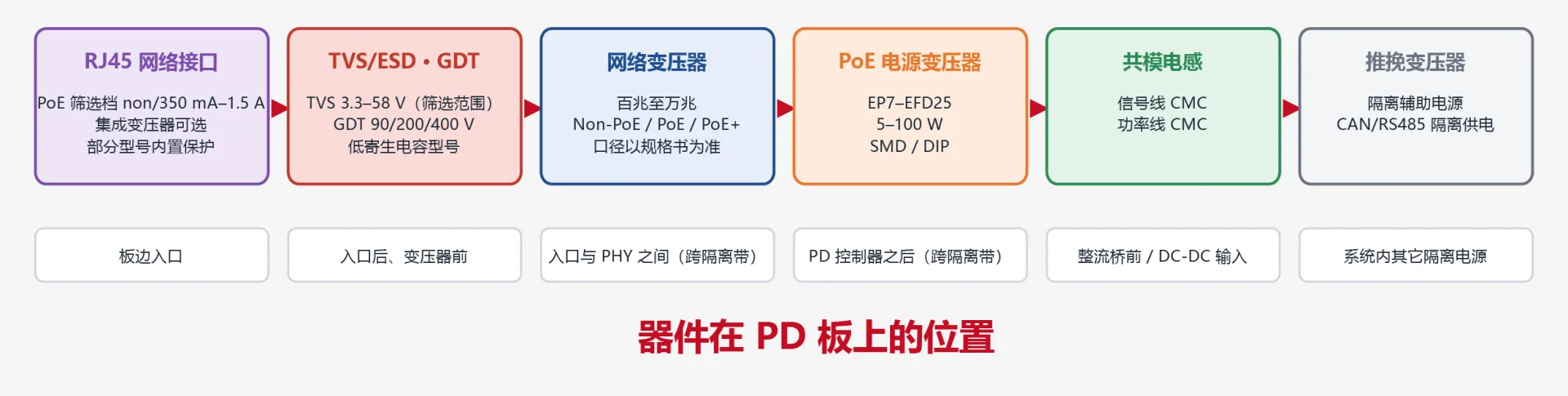

沃虎产品对应关系
说明：电流为一个受电 pair 的口径，不是单根导体，也不能把正负 pair 相加成端口电流。器件能否满足某个 Class，以规格书明示与整机测试为准，不从筛选字段外推。PD 端最低输入电压取决于 PSE 类型、分配 Class、线规电阻与功率，须按具体设计核算。
辐射发射超标，噪声集中在几百 kHz 到几十 MHz
RJ45 网络接口：
PoE 筛选档 non-PoE/350 mA-1.5 A；集成变压器可选；部分型号内置保护。
www.voohu.cn/ethernet-connector9106/
TVS/ESD · GDT：
TVS 3.3-58 V（筛选范围）；GDT 90/200/400 V；低寄生电容型号。
www.voohu.cn/tvs2705/
网络变压器：
百兆至万兆；Non-PoE/PoE/PoE+；口径以规格书为准。
www.voohu.cn/lan-transformers/
PoE 电源变压器：
EP7-EFD25；5-100 W；SMD/DIP。
www.voohu.cn/poe-power-transformer345/
共模电感：
信号线 CMC；功率线 CMC。
www.voohu.cn/signal-line-cmc/
推挽变压器：
隔离辅助电源；CAN/RS485 隔离供电。www.voohu.cn/push-pull-transformer/
每个型号页提供规格书、PCB 封装库与 3D 模型下载；PoE 解决方案页（www.voohu.cn/solution-poe）列有室外防雷 4 kV/6 kV 方案的标准电路参考。技术支持：fae.thorne@voohu.cn，400-1048-018。
