尺寸代号
指向封装分组，实际长宽高与推荐焊盘以该料号图纸为准。
料号搜索与选型
查找WHAC3225B信号共模电感料号
选型表使用中文后台当前已发布的产品记录、选型字段和料号技术资料。
* 图片和料号列固定显示 · 横向拖动可查看全部规格
| 图片 | 规格书 | 对比 | 资料下载 |
尺寸
|
共模阻抗（10MHZ）ΩMin
|
共模阻抗（Ωtyp）
|
电感 (uH) +50/–30%
|
RDC (Ω)最大
|
漏电感 (nH) 典型值
|
额定电流 最大
|
额定电压 (V) 最大
|
隔离电阻 （MΩ）最小值
|
样品 |
|---|
| 图片 | 料号 | 规格书 | 对比 | 资料下载 | 尺寸 | 共模阻抗（10MHZ）ΩMin | 共模阻抗（Ωtyp） | 电感 (uH) +50/–30% | RDC (Ω)最大 | 漏电感 (nH) 典型值 | 额定电流 最大 | 额定电压 (V) 最大 | 隔离电阻 （MΩ）最小值 | 样品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |

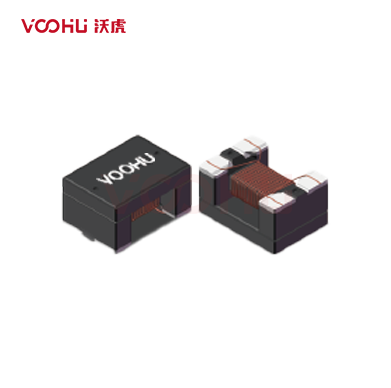

WHAC-3225B-201U4 | SPEC | 3225 | - | - | 200 | 4 | - | 70mA | 80 | 10 |
|
||
|
|
WHAC-3225B-800U3 | SPEC | 3225 | - | - | 80 | 2.5 | - | 150mA | 80 | 10 |
|
||
|
|
WHAC-3225B-101U0 | SPEC | 3225 | 2200 | 5100 | 100 | 4.9 | 180 | 150mA | 80 | 10 |
|
||
|
|
WHAC-3225B-510U0 | SPEC | 3225 | 1000 | 2600 | 51 | 1.6 | 130 | 200mA | 80 | 10 |
|
||
|
|
WHAC-3225B-220U0 | SPEC | 3225 | 500 | 1100 | 22 | 1 | 70 | 250mA | 80 | 10 |
|
||
|
|
WHAC-3225B-110U0 | SPEC | 3225 | 300 | 550 | 11 | 0.8 | 50 | 300mA | 80 | 10 |
|
没有匹配的料号
请放宽筛选条件或清除当前搜索。

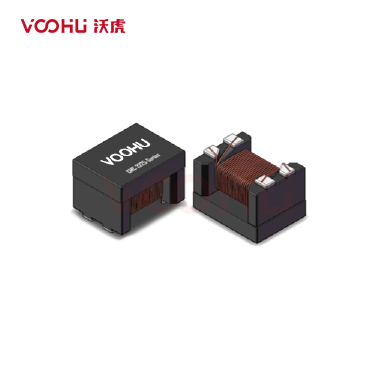

按尺寸选型
按尺寸选信号共模电感
尺寸代号对应封装分组，实际长宽高与焊盘以该料号图纸为准。
如何选型
信号共模电感怎么选：四步
先定接口与速率，再按噪声频段比阻抗，最后验证信号完整性。
- 01
确定接口与速率
说明差分接口类型、数据速率或带宽，以及线对的特性阻抗要求。
- 02
锁定噪声频段
给出实测超标频段，再按共模阻抗曲线比较候选，避开信号主频。
- 03
评估信号完整性
核对直流电阻、寄生参数与对差模的影响，必要时做眼图或回损验证。
- 04
板级验证
核对焊盘、绕组归属与差分走线对称性，再在整机上复测电磁兼容。
关键选型参数
信号共模电感参数怎么看
每个筛选项先帮你排除不适用的料号，最终数值以该料号规格书为准。
共模阻抗
连同测试频率读取，典型值与最小值含义不同，不可混在一起比较。
电感量
部分料号标注共模电感量与容差，需按测试条件理解，不能跨料号套用。
直流电阻
影响信号路径损耗与发热，按最大值读取并结合实际电流评估。
额定电流
按最大值理解，信号线通常电流不大，但供电复用时需单独核对。
额定电压与绝缘
按最大值与最小值分别读取，系统绝缘要求需另行评估。
| 尺寸 | 料号数 | 共模阻抗（10MHZ）ΩMin | 共模阻抗（Ωtyp） | 电感 (uH) +50/–30% | RDC (Ω)最大 | 漏电感 (nH) 典型值 | 额定电流 最大 | 额定电压 (V) 最大 | 隔离电阻 （MΩ）最小值 | 操作 |
|---|---|---|---|---|---|---|---|---|---|---|
| 2012 | 12 | - | 120, 1200, 1000, 800, 380, 360, 260, 180, 90, 75 | - | 0.3, 0.88, 0.55, 1.5, 0.35, 0.4, 0.45, 1.3 | - | 280mA, 300mA, 400mA | 50, 125 | 10 | 筛选 → |
| 3225 | 6 | 300, 500, 1000, 2200, - | 550, 1100, 2600, 5100, - | 11, 22, 51, 80, 100, 200 | 0.8, 1, 1.6, 2.5, 4.9, 4 | 50, 70, 130, 180, - | 70mA, 150mA, 200mA, 250mA, 300mA | 80 | 10 | 筛选 → |
| 4532 | 11 | 300, 500, 1000, 2000, - | 600, 1200, 2800, 5800, 90±25%, 420±25%, 600±25%, 800±25%, 1000±25%, 1400±25%, 1400 | 11, 22, 51, 100, - | 1.2, 1.4, 1.8, 2.5, 39, 60, 82, 89, 113, 148, 0.25 | 50, 80, 150, 200, - | 150mA, 200mA, 250mA, 700mA, 1.0A, 1.5A, 1.8A, 2.0A, 2.2A, 3.0A | 50 | 10 | 筛选 → |
应用核对
按接口类型匹配信号共模电感
应用适配取决于具体料号，下列场景用于说明核对重点，不代表全部料号适配。
以太网与高速差分接口
- 提供接口类型、速率与实测超标频段，并核对对眼图与回损的影响。
车载与工业总线
- 核对工作温度、额定电压与总线协议要求，整机认证需单独评估。
资料下载
信号共模电感规格书与焊盘
按料号查看规格书、阻抗曲线与推荐焊盘，并核对测试条件。
以下展示有可用资料的代表料号，可通过搜索查找指定料号。
- 6
- 已列出的 PDF 规格书
- 6
- 已列出的 3D 文件
- 0
- 已列出的 PCB 封装
沃虎发布的产品内容由工程团队审核。规格参数、下载资料和技术支持信息均对应具体料号，便于在申请样品或报价前核对。
品类概述
信号共模电感怎么选，感量越大越好吗
三段分别回答：它做什么、感量怎么看、什么时候需要工程核对。
已有明确型号？前往产品表申请样品或询价。
它对差分信号做了什么
两组绕组同向绕在同一磁芯上，共模噪声产生的磁通相加形成高阻被抑制，差模信号的磁通相互抵消因而尽量少受影响。但实际器件仍有不对称与寄生参数，会带来插入损耗与模式转换，需要实测确认。
感量与共模阻抗越大越好吗
不是。更高的阻抗通常意味着更多匝数与更大的寄生参数，可能压低信号带宽、恶化眼图与回波损耗。应按实测超标的频段选阻抗曲线合适的型号，让抑制峰落在噪声频段而不是信号主频上。
什么时候需要工程核对
接口速率提高、实测电磁兼容超标、更换现用料号或改变走线时，需核对阻抗曲线、直流电阻、焊盘与差分对称性。封装相同不代表可直接替换，提供接口类型与实测数据即可开始评估。
3225比2012好在哪？
更大的封装通常能提供更高的共模阻抗，或在相同阻抗下降低直流电阻。代价是占用更多板面，对密集的差分走线布局不利。请按实测超标频段、可用空间与信号质量要求权衡，不要默认越大越好。
什么时候该升到3225？
当2012档的阻抗不足以压住实测超标频段，或直流电阻带来的损耗与压降无法接受时。升档前请确认板面与差分走线间距是否容得下，并在目标板上重新验证眼图与回波损耗是否仍然达标。
怎么判断阻抗曲线合不合适？
先确定实测超标的频段，再对照该料号在对应频率下的共模阻抗，并确认抑制峰没有落在信号主频附近。比较时连同测试频率一起读取，典型值与最小值含义不同，不能混在一起对比。
换封装要改哪些设计？
推荐焊盘、端子位置、差分走线的间距与对称性都要重新核对，周边元件的安全距离也可能变化。请提供现有板图与可用空间，由工程师确认改动范围，再用样品完成试装与信号实测。
WHAC3225B样品和报价怎么申请？
已有完整料号时，提供型号、数量、交付地区与期望发货日期即可申请样品或索取报价。仍在选型阶段可先提供接口类型、速率与噪声频段，由销售工程师协助确认候选料号后再推进验证。
工程师支持
完成初选后的下一步
填写候选料号和需要确认的使用条件。候选明确后可继续沟通样品支持，商务问题也可在同一次工程沟通中说明。
- 1候选料号
- 2工程审核
- 3样品申请
- 4商务沟通
替代评估需要提供
- 原型号与原规格书
含版本号
- 使用条件
温度、隔离电压、PoE 电流口径
- 封装约束
脚数、Pitch 与两排之间的排距
- 项目阶段与年用量
影响样品与评估优先级
- 期望结论时间
需要给出候选与差异说明的时间点
工程复核后给出候选料号与差异说明。
样品与报价需要提供
- 候选料号
来自选型表或工程审核结论
- 需求数量与项目阶段
打样 / 小批量 / 量产
- 期望交期
样品与批量分别说明
- 特殊资料要求
合规文件、材质声明或第三方报告
样品免费提供，样品数量与交期按料号和项目阶段评估，提交后由业务在工作日内回复。
