尺寸代号
指向封装分组，实际长宽高与推荐焊盘以该料号图纸为准。

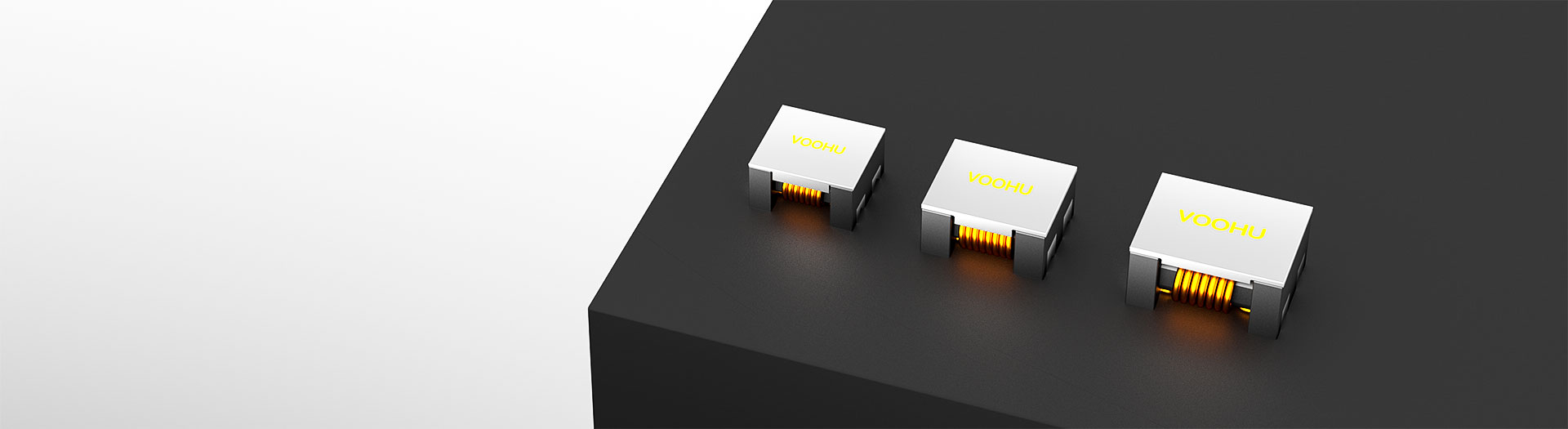

料号搜索与选型
查找WHPL1211A共模电感料号
选型表使用中文后台当前已发布的产品记录、选型字段和料号技术资料。
* 图片和料号列固定显示 · 横向拖动可查看全部规格
| 图片 | 规格书 | 对比 | 资料下载 |
尺寸（Size）
|
Z(Ω) 100MHz/0.1V Min.
|
Z(Ω) 100MHz/0.1V Ref.
|
直流电阻（mΩ）最大值。
|
额定直流电流（A）最大
|
绝缘电阻 (MΩ)最小
|
额定电压（V）最大
|
样品 |
|---|
| 图片 | 料号 | 规格书 | 对比 | 资料下载 | 尺寸（Size） | Z(Ω) 100MHz/0.1V Min. | Z(Ω) 100MHz/0.1V Ref. | 直流电阻（mΩ）最大值。 | 额定直流电流（A）最大 | 绝缘电阻 (MΩ)最小 | 额定电压（V）最大 | 样品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
WHPL-1211A-231T0 | SPEC | 1211 | 80 | 230 | 4 | 10.0 | 10 | 125 |
|
||
 |
WHAL-1211A-272T0 | SPEC | 1211 | 2300 | 2700 | 50 | 2.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-222T0 | SPEC | 1211 | 2200 | 2500 | 35 | 3.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-202T0 | SPEC | 1211 | 1700 | 2000 | 25 | 4.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-152T0 | SPEC | 1211 | 1200 | 1500 | 20 | 5.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-102T0 | SPEC | 1211 | 750 | 1000 | 12 | 6.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-801T0 | SPEC | 1211 | 600 | 800 | 8 | 8.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-701T0 | SPEC | 1211 | 500 | 700 | 6 | 8.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-501T0 | SPEC | 1211 | 300 | 500 | 5 | 10.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-301T0 | SPEC | 1211 | 175 | 350 | 4 | 10.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-101T0 | SPEC | 1211 | 100 | 230 | 3 | 12.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-231T0 | SPEC | 1211 | 80 | 230 | 3 | 12.0 | 10 | 125 |
|
||
|
|
WHAL-1211A-800T0 | SPEC | 1211 | 80 | 230 | 2 | 12.0 | 10 | 125 |
|
||
|
|
WHACM12A65R272 | SPEC | 1211 | 2300 | 2700 | 50 | 1.5 | 10 | 125 |
|
||
|
|
WHACM12A65R222 | SPEC | 1211 | 2200 | 2500 | 35 | 1.8 | 10 | 125 |
|
||
|
|
WHACM12A65R102 | SPEC | 1211 | 750 | 1000 | 14 | 6.0 | 10 | 125 |
|
||
|
|
WHACM12A65R801 | SPEC | 1211 | 600 | 800 | 8 | 8.0 | 10 | 125 |
|
||
|
|
WHACM12A65R701 | SPEC | 1211 | 500 | 700 | 6 | 8.0 | 10 | 125 |
|
||
|
|
WHACM12A65R800 | SPEC | 1211 | 80 | 230 | 2 | 10.0 | 10 | 125 |
|
没有匹配的料号
请放宽筛选条件或清除当前搜索。
按尺寸选型
按尺寸选功率共模电感
尺寸代号对应封装分组，实际长宽高与焊盘以该料号图纸为准。
如何选型
功率共模电感怎么选：四步
先定噪声频段与工作电流，再比较阻抗与直流电阻，最后验证。
- 01
确定电流与电压
给出回路的持续工作电流、峰值与工作电压，作为第一道筛选条件。
- 02
锁定噪声频段
说明需要抑制的频段与实测超标点，再按共模阻抗曲线比较候选。
- 03
核对损耗与温升
比较直流电阻与额定电流，评估压降、发热与散热条件是否可接受。
- 04
板级验证
核对焊盘、绕组方向与布局位置，再在整机上复测传导与辐射。
关键选型参数
共模电感参数怎么看
每个筛选项先帮你排除不适用的料号，最终数值以该料号规格书为准。
共模阻抗
连同测试频率与电压读取，最小值与参考值含义不同不可混用。
直流电阻
决定压降与发热，与额定电流一起评估，不单独决定滤波效果。
额定直流电流
按规定条件下的最大值理解，还需结合环境温度与温升核对。
额定电压
按标注的最大值选择，绝缘要求还取决于系统的爬电与间隙设计。
绝缘电阻
按最小值与测试条件读取，它不等同于耐压或工作绝缘能力。
| 尺寸（Size） | 料号数 | Z(Ω) 100MHz/0.1V Min. | Z(Ω) 100MHz/0.1V Ref. | 直流电阻（mΩ）最大值。 | 额定直流电流（A）最大 | 绝缘电阻 (MΩ)最小 | 额定电压（V）最大 | 操作 |
|---|---|---|---|---|---|---|---|---|
| 1211 | 19 | 80, 100, 175, 300, 500, 600, 750, 1200, 1700, 2200, 2300 | 230, 350, 500, 700, 800, 1000, 1500, 2000, 2500, 2700 | 2, 3, 4, 5, 6, 8, 12, 14, 20, 25, 35, 50 | 1.5, 1.8, 2.0, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0, 12.0 | 10 | 125 | 筛选 → |
| 1513 | 13 | 60, 225, 400, 500, 800, 1200, 1700, 2500 | 100, 300, 500, 700, 1000, 1500, 2200, 3000 | 2, 3, 4, 5, 6, 7, 8, 10, 14, 18, 23 | 5.0, 8.0, 9.0, 10.0, 12.0, 13.0, 15.0, 16.0, 18.0, 20.0 | 10 | 80 | 筛选 → |
| 4520 | 14 | 60, 90, 180, 200, 250, 300, 350, 500, 650, 800, 1000, 1200, 1800, 2500 | 90, 150, 230, 300, 380, 420, 500, 700, 900, 1000, 1200, 1400, 2000, 3000 | 35, 40, 45, 50, 58, 60, 70, 80 | 1.0, 1.5, 1.9, 2.0, 2.1, 2.2, 2.4, 2.5, 3.0, 3.2 | 10 | 50 | 筛选 → |
| 7060 | 19 | 40, 100, 225, 275, 400, 500, 800, 910, 1700, 2000, 2500 | 70, 140, 300, 450, 600, 700, 1000, 1020, 1300, 2200, 2700, 3000 | 5, 10, 15, 17, 21, 50, 63, 75 | 0.9, 1.0, 1.2, 2.5, 3.0, 4.0, 5.0, 9.0, 15.0 | 10 | 125 | 筛选 → |
| 9070 | 15 | 225, 450, 500, 750, 1000, 1200, 1700, 2000, 2500 | 300, 600, 700, 1000, 1300, 1500, 2200, 2700, 3000 | 6, 8, 10, 13, 20, 60, 65, 70, 75 | 1.9, 2.0, 2.5, 3.0, 4.0, 5.0, 5.5, 6.0 | 10 | 50, 125 | 筛选 → |
应用核对
按供电结构匹配共模电感
应用适配取决于具体料号，下列场景用于说明核对重点，不代表全部料号适配。
开关电源输入输出滤波
- 提供工作电流、开关频率与实测超标频段，再比较阻抗曲线与温升。
工业与车载直流供电
- 核对工作温度、振动固定方式与额定电压，整机认证需单独评估。
资料下载
共模电感规格书与焊盘图
按料号查看规格书、阻抗曲线与推荐焊盘，并核对测试条件。
以下展示有可用资料的代表料号，可通过搜索查找指定料号。
- 19
- 已列出的 PDF 规格书
- 1
- 已列出的 3D 文件
- 0
- 已列出的 PCB 封装
沃虎发布的产品内容由工程团队审核。规格参数、下载资料和技术支持信息均对应具体料号，便于在申请样品或报价前核对。
品类概述
共模电感的作用与四脚接法
三段分别回答：它抑制什么、四个脚怎么接、什么时候需要工程核对。
已有明确型号？前往产品表申请样品或询价。
共模电感的作用与差模的区别
共模电感把两条线的绕组同向绕在同一磁芯上：共模电流产生的磁通相加，呈现高阻抗被抑制；差模电流产生的磁通相互抵消，信号或功率正常通过。差模电感则用于抑制线间噪声，两者目标不同。
四个脚怎么接、有没有方向
四脚对应两组绕组的进出端，必须把同一绕组的两端分别接到输入侧与输出侧，不能把两条线接到同一绕组上。绕组之间有相对同名端关系，接反会削弱共模抑制。具体引脚按该料号图纸确认。
什么时候需要工程核对
实测传导或辐射超标、更换现用料号、提高工作电流或改变布局时，需核对阻抗曲线、直流电阻、额定电流与焊盘。共模阻抗越高不一定越好，可能带来更大压降与发热，应结合实测取舍。
WHPL1211A和WHAL1211A差在哪？
两者同属1211尺寸分组，但共模阻抗、直流电阻与额定电流等参数按各自规格书确定，前缀不同也意味着不同的产品定义。尺寸相同不构成互换依据，请逐项比较参数与推荐焊盘后再决定。
WHPL1211A适合什么电流范围？
按该料号规格书标注的额定直流电流最大值确定，并结合环境温度、散热条件与允许温升评估。额定值是规定条件下的上限，不能直接按峰值使用。请提供持续电流与峰值持续时间由工程师核对。
怎么判断阻抗曲线合不合适？
先确定实测传导或辐射超标的频段，再对照该料号在对应频率下的共模阻抗。比较时必须连同测试频率与电压一起读取，最小值与参考值含义不同。阻抗更高不一定更合适，还要看压降与发热。
1211尺寸够不够用？
取决于所需阻抗、工作电流与可用板面。1211属于较小的封装分组，电流能力与阻抗通常受限。若实测超标频段偏低或电流较大，应比较1513、4520等更大尺寸分组的候选，再核对布局空间。
WHPL1211A样品和报价怎么申请？
已有完整料号时，提供型号、数量、交付地区与期望发货日期即可申请样品或索取报价。仍在选型阶段可先提供电流、电压与噪声频段，由销售工程师协助确认候选料号后再推进样品验证。
工程师支持
完成初选后的下一步
填写候选料号和需要确认的使用条件。候选明确后可继续沟通样品支持，商务问题也可在同一次工程沟通中说明。
- 1候选料号
- 2工程审核
- 3样品申请
- 4商务沟通
替代评估需要提供
- 原型号与原规格书
含版本号
- 使用条件
温度、隔离电压、PoE 电流口径
- 封装约束
脚数、Pitch 与两排之间的排距
- 项目阶段与年用量
影响样品与评估优先级
- 期望结论时间
需要给出候选与差异说明的时间点
工程复核后给出候选料号与差异说明。
样品与报价需要提供
- 候选料号
来自选型表或工程审核结论
- 需求数量与项目阶段
打样 / 小批量 / 量产
- 期望交期
样品与批量分别说明
- 特殊资料要求
合规文件、材质声明或第三方报告
样品数量、交期与费用按项目阶段和料号评估，提交后由业务在工作日内回复。
