系列与封装
EP与EFD指向候选分组，实际长宽高与焊盘以图纸为准。
料号搜索与选型

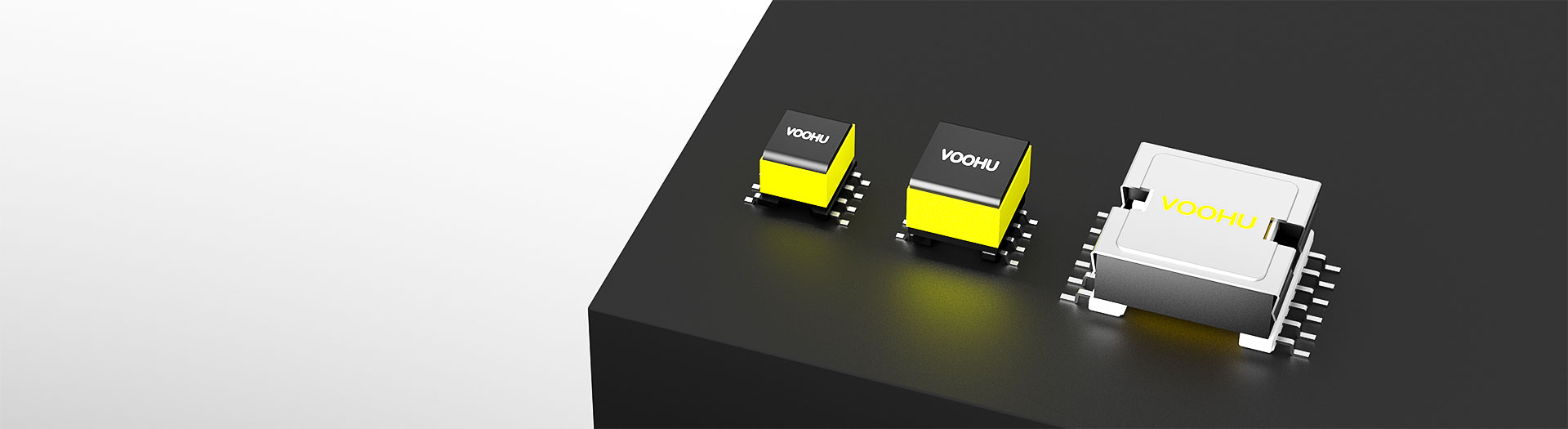

查找EFD25 PoE电源变压器料号
选型表使用中文后台当前已发布的产品记录、选型字段和料号技术资料。
* 图片和料号列固定显示 · 横向拖动可查看全部规格
| 图片 | 规格书 | 对比 | 资料下载 |
包装尺寸
|
功率 (W)
|
输出电压（V）
|
输出电流（A）
|
样品 |
|---|
没有匹配的料号
请放宽筛选条件或清除当前搜索。
按系列选型
按系列选PoE电源变压器
EP与EFD是磁芯系列标签，实际尺寸与引脚以该料号图纸为准。
如何选型
PoE电源变压器怎么选
先划定电源边界与输出需求，再比较候选资料并做样品验证。
- 01
划定电源边界
说明是受电设备中的隔离DC-DC，还是其他供电位置，并给出实际输入范围。
- 02
定义输出与控制
列出输出电压、持续与峰值负载、启动要求、辅助供电，并确认控制器与拓扑。
- 03
比较候选与资料
用输出与封装筛选缩小范围，再按规格书核对绕组、电感、漏感与隔离。
- 04
样品验证与采购
候选按实际电路验证后再量产导入；已有型号可直接申请样品或询价。
关键选型参数
PoE电源变压器参数怎么看
每个筛选项先帮你排除不适用的料号，最终数值以该料号规格书为准。
功率参考值
用于初步比较并核对对应输出条件，不是PoE等级或全条件保证。
输出电压
标注的是参考输出方案，最终输出取决于完整的DC-DC电路。
输出电流
区分电流区间与精确额定值，按定义的输出条件再计算功率。
绕组与辅助
主输出、辅助与同步驱动绕组职责不同，按绕组图分别核对。
耐压条件
交直流类型、测试时长与测试引脚一并读取，不等于连续工作电压。
| 包装尺寸 | 料号数 | 功率 (W) | 输出电压（V） | 输出电流（A） | 操作 |
|---|---|---|---|---|---|
| EP7 系列 | 6 | 3W, 10W, 12W, 15W | 5V, 12V, 13V | 0.41A~1.0A, 1.08A~1.99A, ≥ 2A, 0.25A | 筛选 → |
| EP10 系列 | 10 | 5W, 6W, 7W, 10W, 12W | 5V, 12V, 13.5V | 0.41A~1.0A, ≥ 2A | 筛选 → |
| EP13 系列 | 24 | 10W, 12W, 13W, 14W, 18W, 20W, 24W, 25W, 25.2W, 30W | 5V, 12V, 13.4V, 13.5V, 13V, 14V, 24V | 0.41A~1.0A, 1.08A~1.99A, ≥ 2A, 5A | 筛选 → |
| EFD15 系列 | 4 | 10W, 13W | 3.3V, 5V, 12V, 24V | 0.41A~1.0A, 1.08A~1.99A, ≥ 2A, 3A | 筛选 → |
| EFD20 系列 | 5 | 30W, 60W, 100W | 5V, 12V, 24V | 1.08A~1.99A, ≥ 2A, 8.35A | 筛选 → |
| EFD25 系列 | 4 | 45W, 60W, 72W, 90W | 12V, 15V, 24V | ≥ 2A, 3A, 3.75A | 筛选 → |
应用核对
按受电设备匹配PoE变压器
应用适配取决于具体料号，下列场景用于说明核对重点，不代表全部料号适配。
IP摄像机受电电源
- 确认主输出、启动负载以及是否含补光、加热或云台功能，它们改变功率需求。
无线AP与VoIP终端
- 提供系统功耗、启动与负载变化、供电轨与机壳散热条件，再比较候选。
资料下载
PoE变压器规格书与绕组图
按完整料号查找规格书与布局文件，并核对版本是否一致。
以下展示有可用资料的代表料号，可通过搜索查找指定料号。
- 4
- 已列出的 PDF 规格书
- 4
- 已列出的 3D 文件
- 4
- 已列出的 PCB 封装
沃虎发布的产品内容由工程团队审核。规格参数、下载资料和技术支持信息均对应具体料号，便于在申请样品或报价前核对。
品类概述
PoE变压器原理、电路与接线要点
三段分别回答：它是什么、电路怎么接、什么时候需要工程核对。
已有明确型号？前往产品表申请样品或询价。
PoE变压器是什么：电源级不是数据级
PoE电源变压器属于受电设备的隔离DC-DC变换级，把受电后的直流转换成设备所需电压。它不承担以太网数据通道的耦合与隔离，与支持PoE的网络变压器分属不同位置，两者不能互换使用。
PoE变压器电路与接线怎么看
先按控制器与拓扑理解绕组图，区分主输出、辅助供电与同步驱动绕组，再核对引脚定义与规定的并联或连接要求。匝比只能结合拓扑、工作模式、整流与反馈理解，不能直接换算成输出电压。
什么时候需要FAE核对
更换现用料号、变更控制器、提高功率或不改板时，需核对输入范围、绕组、引脚与封装尺寸。资料不齐也可以先咨询，销售工程师会对接FAE补齐核对项，最终仍需在实际电路中验证。
WHEFD25020与25571差在哪？
差别不止功率标签。所核对的规格书分别标注41至57伏与28至60伏输入条件，主输出、辅助绕组与机械图纸也不同。请比较电路与图纸，而不是只看24伏。若用于现有板，请由FAE核对连接与布局。
WHEFD25020的三组绕组是同等输出吗？
不是。其规格书分别标注次级24伏2.5安、同步驱动6伏200毫安、辅助12伏200毫安。请结合控制器电路核对各自的功能与连接方式，不能把它们描述为三路同等功率的隔离电源，也不能互换使用。
EFD25的90W标签代表设备可得90W吗？
不是。WHEFD25571页面上的标注应在其器件设计条件下理解，不等于设备可获得的功率。请分别核对供电端输出、线缆与受电端损耗以及DC-DC损耗，确认实际负载与启动峰值是否符合可用的功率预算。
同属EFD25能共用PCB封装吗？
请逐个核对。WHEFD25020与WHEFD25571在尺寸与引脚间距上存在差异，绕组到引脚的连接也需要确认。即使共用同一个三维模型文件，也不能作为兼容依据，应使用该料号已确认的规格书与PCB文件。
缺控制器资料能先咨询EFD25吗？
可以。请提供原用料号、可用规格书、输出负载与板面限制，销售工程师会协调FAE核对其余问题，不需要你自己先完成匹配。已有料号时可直接申请样品或报价，替代方案最终仍需电路层面验证。
工程师支持
完成初选后的下一步
填写候选料号和需要确认的使用条件。候选明确后可继续沟通样品支持，商务问题也可在同一次工程沟通中说明。
- 1候选料号
- 2工程审核
- 3样品申请
- 4商务沟通
替代评估需要提供
- 原型号与原规格书
含版本号
- 使用条件
温度、隔离电压、PoE 电流口径
- 封装约束
脚数、Pitch 与两排之间的排距
- 项目阶段与年用量
影响样品与评估优先级
- 期望结论时间
需要给出候选与差异说明的时间点
工程复核后给出候选料号与差异说明。
样品与报价需要提供
- 候选料号
来自选型表或工程审核结论
- 需求数量与项目阶段
打样 / 小批量 / 量产
- 期望交期
样品与批量分别说明
- 特殊资料要求
合规文件、材质声明或第三方报告
样品免费提供，样品数量与交期按料号和项目阶段评估，提交后由业务在工作日内回复。
