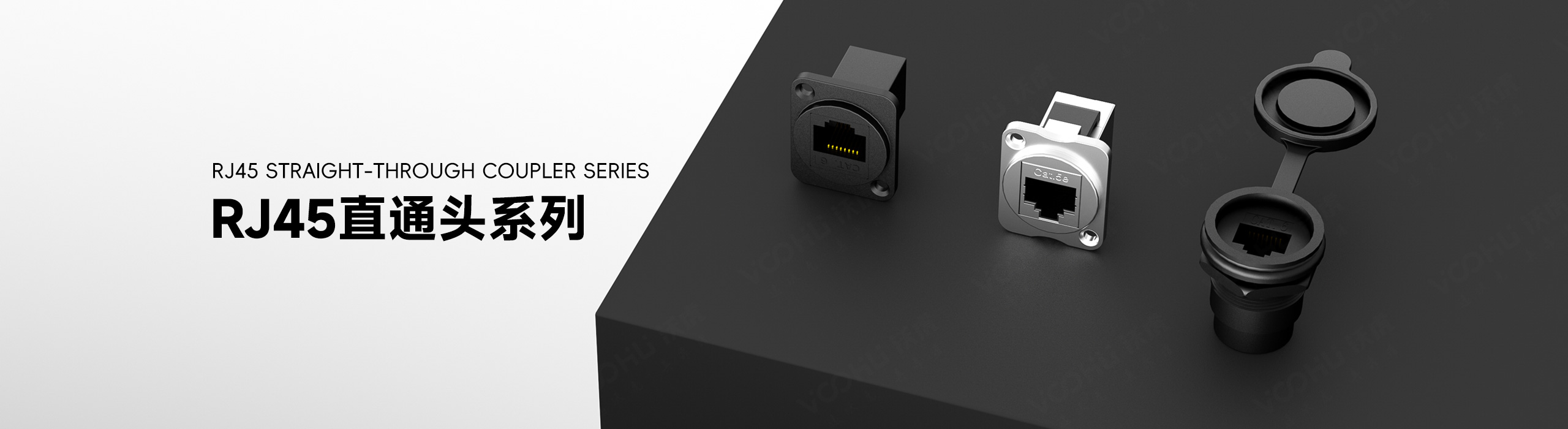

RJ45直通头

沃虎电子持有ISO9001:2015国际质量体系认证、ISO 14001:2015环境认证、RoHS环境认证、REACH认证和CE认证。

在规范使用下，一个优质 RJ45 直通头引入的插入损耗通常 <0.3 dB，对 1 Gbps 及以下速率几乎没有影响。但劣质直通头可能因为内部触点错位导致线对分离、阻抗不连续（产生反射），使有效传输距离缩短 10~20 米。10 Gbps 场景下直通头影响更显著，建议避免使用或选用屏蔽型 CAT6A 直通头，将总插入损耗控制在 1 dB 以内。

非屏蔽直通头适用于室内短距离网线对接、延长，成本低且体积小。屏蔽型直通头（金属外壳 + 内部屏蔽隔离）适用于工业现场、户外柜等有 EMI/RFI 干扰的环境，金属外壳可与屏蔽网线的屏蔽层形成连续屏蔽通路。注意：两端必须都使用屏蔽网线，否则屏蔽直通头反而可能成为天线。

4 芯直通头仅连接引脚 1、2、3、6（百兆以太网所需的 2 对差分线），8 芯全通直通头连接全部 8 个引脚。百兆网络（100BASE-TX）4 芯即可工作，但千兆（1000BASE-T）必须使用 8 芯。PoE 供电也需要 8 芯（数据线对供电或空闲线对供电）。建议统一选用 8 芯全通直通头以避免兼容性问题。

防水直通头是直通头与防水 RJ45 的交集产品，用于机柜面板穿墙，墙外是户外环境、墙内是室内设备。设计上需要同时满足两个互斥需求：内部直通触点需要精密对准以保证信号完整性，外部需要完全密封以防水防尘。
双层密封结构设计原理：
第一层（内密封）：直通头内部采用包覆成型（Overmolding）工艺，将 8P8C 触点组件整体注塑在弹性体（TPE/TPU）内部，线对与线对之间由塑料隔离墙分隔。该弹性体同时起到以下作用：密封触点区域，防止水汽沿触点间隙渗透；提供触点预压力，确保长期插拔后接触力不衰减；吸收振动，减少微动磨损
第二层（外密封）：直通头壳体与面板开孔之间采用轴向 O 型圈 + 锁紧螺母密封。锁紧螺母旋紧时挤压 O 型圈轴向变形，形成面密封。面板开孔推荐 Φ22~24 mm，表面粗糙度 Ra ≤ 3.2 μm。金属螺母推荐锁紧扭矩 0.8~1.2 N·m。
PCB 设计要点：防水直通头的面板安装插座端，其 PCB 引脚的差分对走线必须保持 100Ω 阻抗和等长控制。面板开孔处的防水垫圈锁紧力矩不当可能导致 PCB 变形，建议在 PCB 背面增加加固筋或使用加固型插座。
沃虎 WH10800400W024 全牙转接防水直通头支持 IP67 防护等级，180° 直通结构，内部 8 芯全通，CAT5e 传输性能。
