SMT 电流互感器选型对比：VOOHU WHPT-EF126 系列替代 TDK B82801C 系列
一、友商产品介绍（TDK Electronics）
TDK B82801C 是面向开关电源电流检测与反馈回路的 SMT 电流互感器系列，提供 1:50、1:100、1:150 和 1:200 四档变比。对于已经采用该系列的设计，选型时应先锁定变比、最小二次电感和 40 A 电流等级，而不能只按器件外观判断。
二、VOOHU 替代产品介绍（苏州沃虎电子科技有限公司）

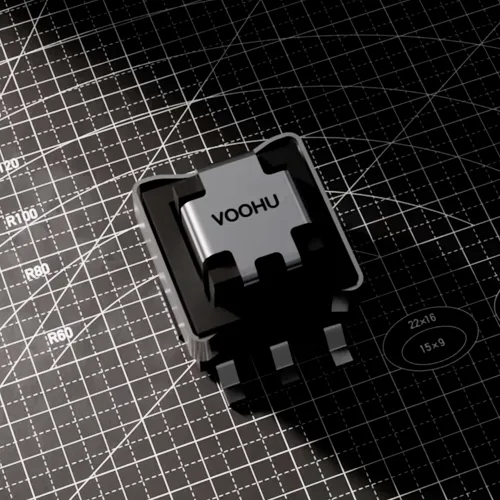

VOOHU WHPT-EF126 系列同样覆盖四档电气规格，可与 TDK B82801C 的四个料号逐一进行替换评估。一次侧为 11-12，二次侧为 2-4，便于在同类电流采样电路中比较；但它不是免核对的直接替换件，已有 PCB 还应确认焊盘、安装高度、间隙和实际采样结果。
三、核心参数对比
四个型号的关键电气档位可以逐一对应。表中的项目帮助先完成基本档位匹配；PCB 安装、温升和采样电路仍应结合实际应用边界判断。
| 参数 | TDK B82801C 系列 | VOOHU WHPT-EF126 系列 |
|---|---|---|
| 产品类型 | SMT 电流互感器 | SMT 电流互感器 |
| 工作频率 | 50-500 kHz | 50-500 kHz |
| 1:50 档位 | B82801C0145A050；最小二次电感 1.4 mH | WHPT-EF126-003；最小二次电感 1.4 mH |
| 1:100 档位 | B82801C0565A100；最小二次电感 5.6 mH | WHPT-EF126-004；最小二次电感 5.6 mH |
| 1:150 档位 | B82801C1265A150；最小二次电感 12.6 mH | WHPT-EF126-005；最小二次电感 12.6 mH |
| 1:200 档位 | B82801C2245A200；最小二次电感 22.4 mH | WHPT-EF126-006；最小二次电感 22.4 mH |
| 额定电流等级 | 40 A | 40 A |
| 一次侧 DCR（最大） | 0.28 mΩ | 0.28 mΩ |
| 二次侧 DCR（最大） | 400 / 1000 / 2200 / 2900 mΩ（随变比变化） | 400 / 1000 / 2200 / 2900 mΩ（随变比变化） |
| 工作温度 | -40°C 至 +125°C | -40°C 至 +125°C |
| 耐压 | 1500 VAC，50 Hz / 2 s | 1500 VAC |
| 绕组端子 | 一次侧 11-12；二次侧 2-4 | 一次侧 11-12；二次侧 2-4 |
| 最大外形尺寸 | 19.91 × 14.22 × 10.0 mm | 19.91 × 14.55 × 10.5 mm |
注：
- 四档料号必须一对一匹配：1:50 对应 WHPT-EF126-003，1:100 对应 WHPT-EF126-004，1:150 对应 WHPT-EF126-005，1:200 对应 WHPT-EF126-006。
- 两者均列出 1500 VAC 耐压等级，但 TDK 同时给出 50 Hz、2 s 的测试条件。安规验证应以项目要求和最终样品结果为准。
- 两系列的最大外形尺寸和推荐 PCB 焊盘布局不同。端子定义相同并不等同于可不改板直接装入，存量板应核对焊盘位置、安装高度、周边禁布区和绝缘距离。
- TDK 对 40 A 工况的温升有专门说明，不能直接作为 WHPT-EF126 的温升承诺。对热裕量要求严格的设计，应在目标板和实际电流波形下确认温升。
- 在高占空比或高采样电压应用中，伏秒积和采样负载电阻应按控制器输入范围、最大峰值电流和实际占空比重新确认，不能直接沿用其他料号的推荐值。
四、适用场景
- 开关电源、DC/DC 和 AC/DC 电源的电流反馈与电流检测回路。
- 需要过流检测、过载保护、负载异常检测或关断保护的功率控制电路。
- 新项目中需要 1:50、1:100、1:150 或 1:200 变比 SMT 电流互感器的选型。
- 原设计采用 TDK B82801C 系列、并计划在完成 PCB 与样机验证后增加 VOOHU 供货选择的项目。
五、常见问答（FAQ）
Q1：WHPT-EF126 系列能否不改 PCB 直接替换 TDK B82801C？
不能作出这样的默认承诺。两者的一次侧和二次侧端子定义一致，但最大外形尺寸和推荐焊盘布局不同。已有板卡应先确认焊盘、安装高度、间隙及装配条件，再决定是否导入。
Q2：原来使用的 TDK 料号该怎么对应？
B82801C0145A050 对应 WHPT-EF126-003；B82801C0565A100 对应 WHPT-EF126-004；B82801C1265A150 对应 WHPT-EF126-005；B82801C2245A200 对应 WHPT-EF126-006。
Q3：40 A 是否可以直接理解为相同的温升表现？
不能。40 A 是两系列共同的电流等级，但最终温升会受到 PCB 铜箔、环境温度、通风条件和电流波形影响。对于高温或连续大电流工况，建议以目标板实测结果作为导入依据。
Q4：申请样品或技术选型时，准备哪些信息更有帮助？
建议提供原使用料号、开关频率、一次侧峰值或 RMS 电流、控制器采样输入范围、负载电阻、PCB 焊盘或 3D 装配空间要求。这样可以更快判断是否适合当前设计。
