PoE 网口设计： 工程师最常问的六个问题
安防摄像机上云台加热、无线 AP 走向 Wi-Fi 7、充电桩和楼宇控制器把供电与数据压到同一根网线上——PoE 正在从"能供电"变成"要算着供电"。
下面六个问题，是硬件工程师做 PoE 网口设计时最常卡住的地方。按从原理到落地的顺序排，读完这一篇，这六个问题不必再逐个去搜。
Q1：PoE 变压器和普通网口变压器，区别在哪？能互换吗？
不能互换。
两者外形和引脚可能完全一样，差别藏在磁芯里。
普通网口变压器只负责传差分信号，绕组不必承受直流。PoE 的供电电流则从中心抽头进入，分成两半流过绕组两侧——两侧方向相反，理想平衡时安匝相互抵消，所以正常的 PoE 直流本身并不会把磁芯推向饱和。这正是网络变压器能够承载 PoE 的原因。
励磁电感决定的是低频端性能。它一掉，1MHz 附近的插入损耗和回波损耗最先恶化，共模抑制能力也可能一并劣化。所以一颗磁件能不能用在 PoE 端口上，不取决于名字里有没有"PoE"，而取决于数据手册有没有给出对应的直流条件。
反过来，PoE 变压器用在非 PoE 端口上，需区分网络变压器与共模电感的影响：
对中心抽头变压器，幻象供电（Mode A）下直流安匝相互抵消，磁芯无偏置风险；而共模电感中的 PoE 共模电流会产生叠加磁通，其直流偏置额定能力必须单独确认。对于 10/100BASE‑T 的 Alternative B 供电，因电流走空闲线对，网络变压器完全不承受供电直流，无需考虑其影响。
千兆及 4‑pair PoE 因四对线均参与数据与供电，需按 Mode A（幻象）和 Mode B（直连）分别审查电流路径与磁通情况，信号传输电气性能通常无碍，但为承受直流偏置额外付出的成本主要体现在共模电感磁芯及变压器绕组铜线上，而非变压器磁芯；
同时，PoE 优化设计的电感量指标未必是非 PoE 场景的最优解。
所以选型第一步不是看封装、也不是看名字里有没有"PoE"，而是看数据手册有没有标明这四项：PoE 直流载流能力、温升条件、直流不平衡条件，以及在这些条件下 OCL、插入损耗、回波损耗、纵向转换是否仍合格。
缺少这几项的普通磁件，不应直接用于 PoE 电源路径；反过来，未标称"PoE"但数据手册已明确满足这些条件的磁件，也不应仅因名称而排除。
Q2：350mA、720mA、1200mA 这些等级，分别对应哪个标准？
回答之前必须先对一件事：这个电流是按什么口径标的。
先说清 PoE 里的基本单位：pairset——一个 pairset 由两对双绞线组成，一对为正、一对为负，构成一条两对线供电回路；4-pair PoE 由两个 pairset 同时供电。
4-pair 供电时电流从一个 pairset 流出、另一个 pairset 返回。Type 3 平衡时两个 pairset 各约 600 mA，整口约 1.2 A。
跨厂商比参数之前，需要先确认口径。
各 Type 的电流等级按 pairset 定义如下。功率换算不能固定套用"PSE 52 V、PD 42.5 V"——各 Type 的 PSE 最低输出与 PD 最低输入电压不同，PD 最低输入还与已分配的 Class 有关；实际计算应以 PSE/PD PI、电缆环阻、已协商 Class 与最坏温度为依据。

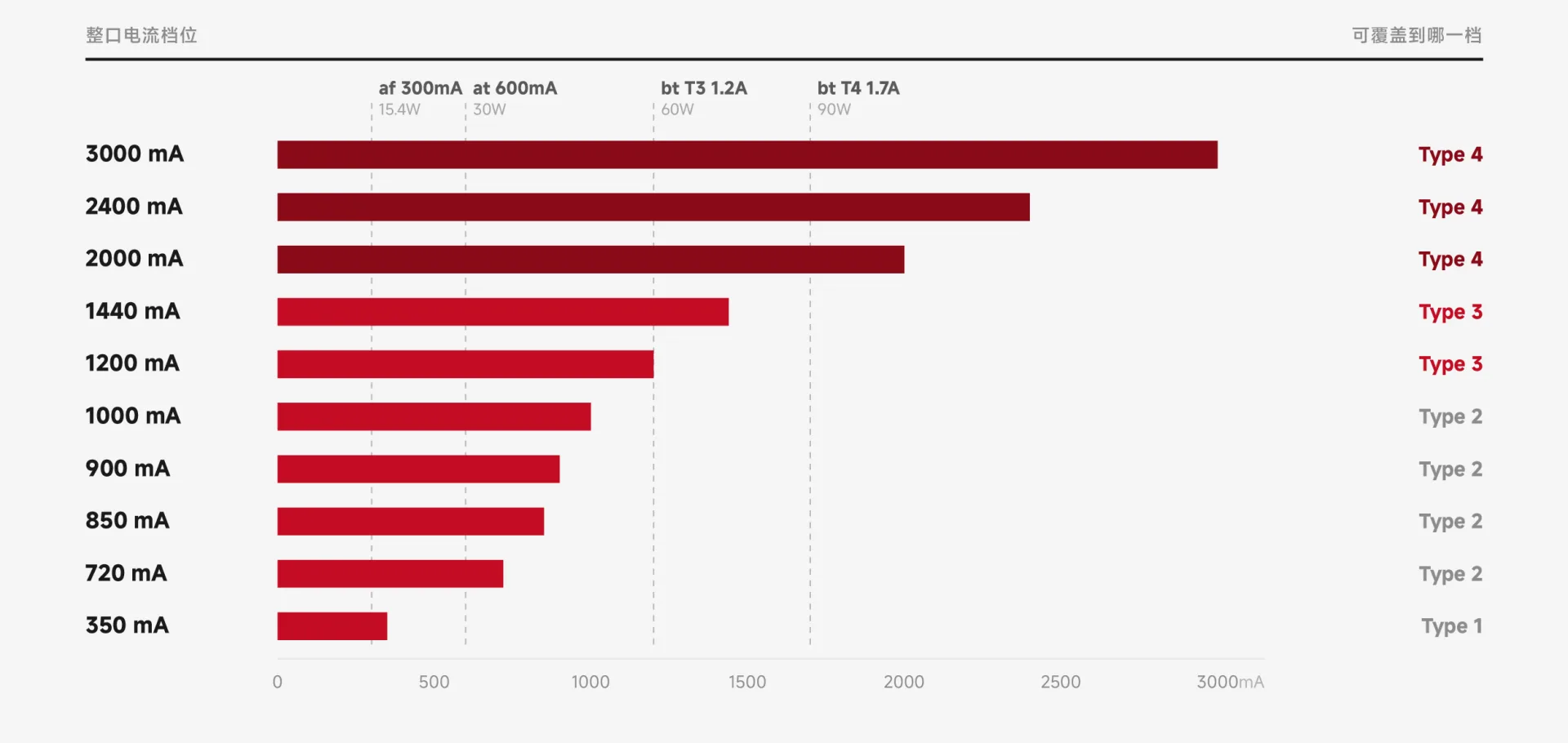

对照这张表，常见的器件档位就能定位了：350 mA 可对应 Type 1；720 mA 通常是器件厂给出的 PoE+ 裕量等级，不是 Type 2 的 IEEE 标准电流；1200 mA 只有在厂商明确写为"单个 4-pair 端口两个 pairset 的总电流"时，才能与 Type 3 的 2 × 600 mA 对应；1440 mA 属于厂商或项目的设计裕量，不是 IEEE 对 Type 3 的统一要求。
Q3:升级到 802.3bt 90W，链路上哪些器件要跟着换？

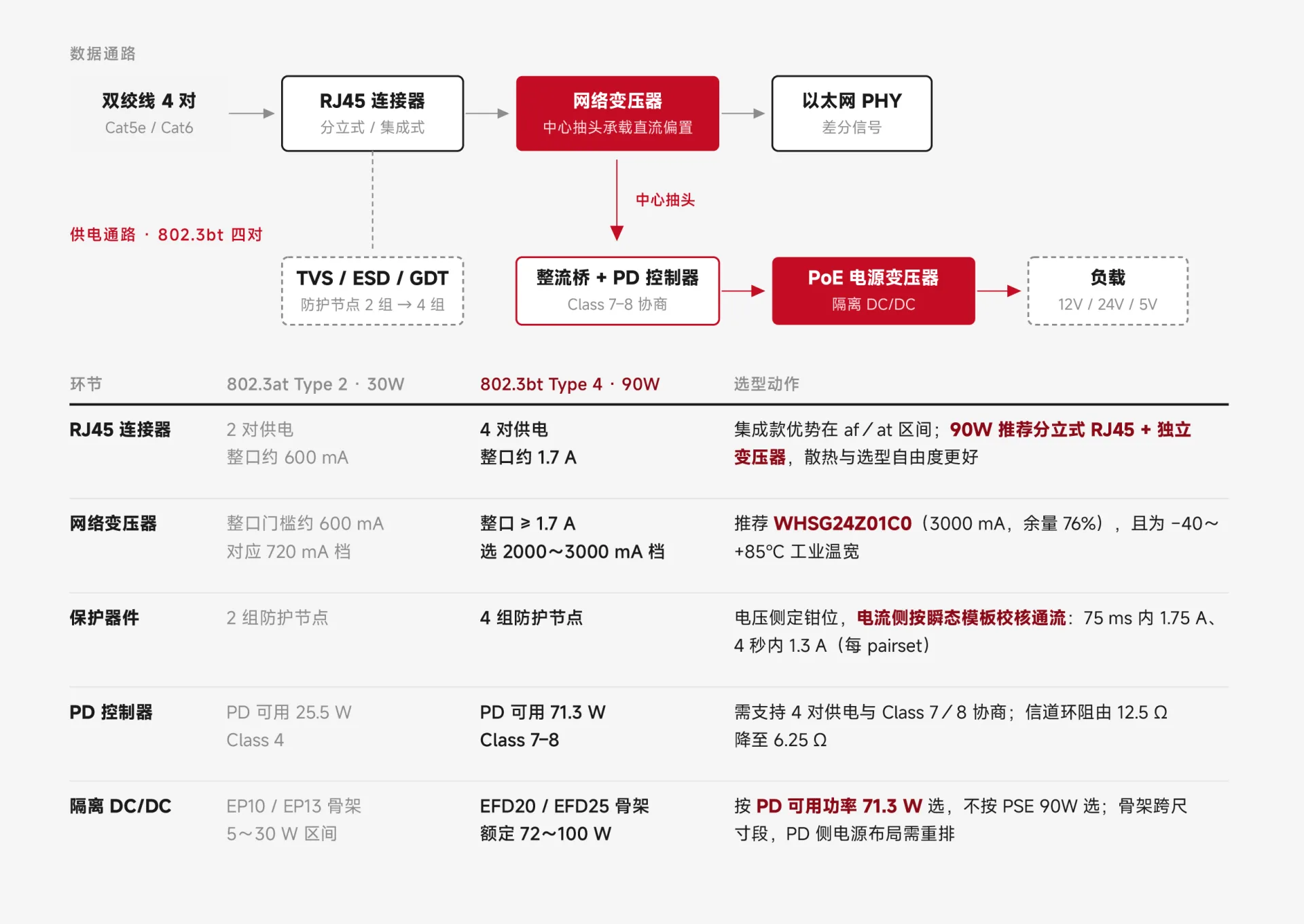

先看清电流走哪条路：数据通路与供电通路在网络变压器的中心抽头处交汇，四对线的供电电流从这里进入 PD 侧。
不是所有器件都必然要更换，但沿这条路径，五个环节都必须重新确认：
网络变压器：
沃虎 Type 4 场景推荐 WHSG24Z01C0（100/1000 Base-T，单口 24PIN，4PPoE up to 3000 mA，−40℃～+85℃）
RJ45 连接器：
分立式没有磁芯偏置问题，但触点电流、接触电阻、镀层与温升仍是限制。90 W 走分立式加独立变压器通常有利于拆分热源、优化磁件与布局，但这是工程取舍、不是 IEEE 的强制要求；
PD 控制器：
PD 要拿到 71.3 W，必须支持四对供电并协商到 Class 8；Class 7 的 PD 可用功率是 62 W，两者不是同一档。还要确认单签名／双签名架构、四对整流或理想桥的压降与电流不平衡、热插拔 MOSFET 的 SOA 与限流保护、以及降级供电时的功率管理逻辑。
环阻方面：单个 pairset 仍按最大 12.5 Ω 评估；两个 pairset 并联参与 4-pair 单签名供电时，整链路等效 RChan 最大 6.25 Ω——这是并联后的等效值，不是每 pairset 的要求消失了。
隔离 DC/DC：
按 PD 可用功率选，见 Q6。
保护器件：
保护器件——四对供电意味着四对线都要防护。这里有个常见的张冠李戴：802.3bt 的电流模板约束的是 PSE 的过流保护行为，不是 TVS／GDT 的浪涌测试波形，不能拿它来选保护器件。
TVS／GDT 应按 IEC 61000-4-5 的波形、耦合方式、源阻抗与极性选取，并结合端口状态（PSE／PD／掉电／供电／热插拔）、最大持续工作电压、钳位电压与后级器件绝对最大额定值的配合、GDT 的冲击通流与直流续流、以及与 TVS／保险丝的协调来定。千兆及以上速率还要逐对核算寄生电容、失衡与纵向转换的影响。
选型要分两个维度看：
电压侧按 PSE 输出电压上限、叠加线缆电感引起的过冲来定钳位电压；
电流侧则要按 802.3bt 的瞬态模板校核通流能力——Type 3 每 pairset 连续限流 0.85A，Type 4 允许 75ms 内 1.75A、4 秒内 1.3A，TVS 的峰值脉冲电流与 GDT 的通流能力必须扛得住这些窗口。
只按稳态工作电压挑器件，热插拔那一刻就是失效点。
Q4:网口满载才掉线、空载复测正常，问题出在哪？
这是 Q1 那套机理最典型的现场表现：直流偏置余量不足.
磁件的直流不平衡、磁芯接近饱和或温升过高，是要优先排查的方向之一——但不能只凭"满载掉线、空载正常"就直接定性为磁件问题。
同步要排查的还有：PSE 是否限流、降级或功率预算不足；PD PI 电压是否因线缆、连接器、整流桥或热插拔 MOSFET 压降而跌落；RJ45 接触电阻是否随温升上升；DC/DC 输入纹波、启动与负载瞬态是否异常；共模噪声、接地路径与保护器件寄生参数是否影响链路；线缆与连接器的不平衡是否在高温下加剧。
复现建议按这个顺序：
① 按目标 Type、Class、线缆长度与环境温度搭出实际供电条件；
② 分别记录两个 pairset 与各中心抽头的电流；
③ 测 PSE PI 与 PD PI 的电压；
④ 在规定直流电流与不平衡条件下，按该磁件对应速率的测试范围复测传输参数；
⑤ 同时观察协商速率、误码率、丢包率与热像图。
只有在"带直流负载时磁件传输参数明显劣化、断电后恢复"这条证据成立时，才能把磁件偏置或温升列为主因。
Q5:沃虎RJ45选型参数PoE 那一栏标着 ALL，是不是就代表支持 PoE？
不是。 PoE ALL 是沃虎电子产品选型的筛选字段，不能据此推断这颗连接器具备某个 PoE 电流等级，也不能理解成"连接器本身不限制 PoE 电流"。。
分立式 RJ45 虽然没有磁芯偏置问题，但触点电流、接触电阻、满载温升、镀层、端子焊点与 PCB／过孔载流能力都要逐项验证。集成式（MagJack）标注的 PoE 电流，应理解为整个组件在指定条件下的能力；分立式则要把连接器和网络变压器的能力分别确认。

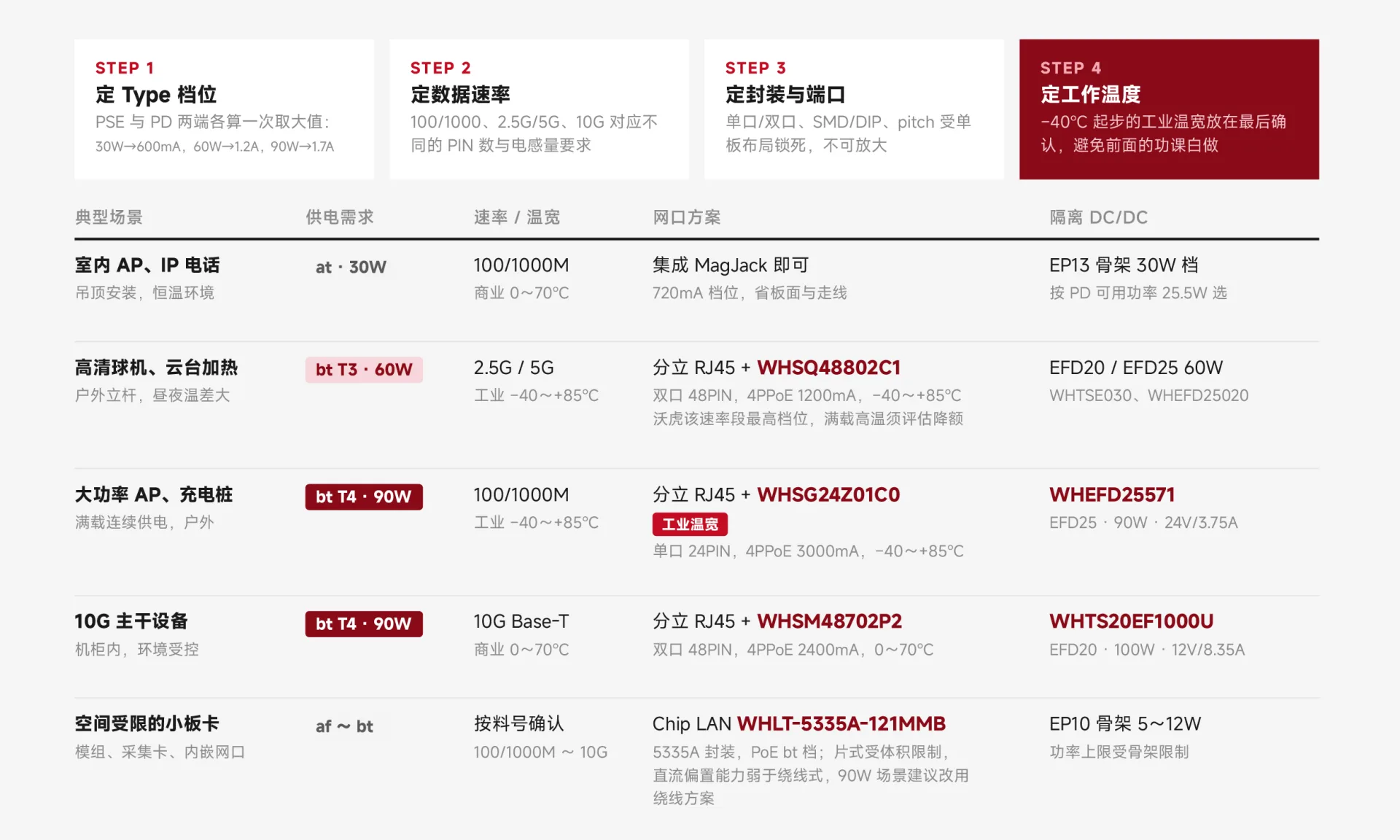

那么两种路线怎么选？
两种路线没有绝对优劣。集成式的优势在 af／at 区间最明显：省板面、省一组差分走线的等长与阻抗控制，物料号也少一个。
90 W 场景通常更适合分立式——满载时连接器触点与变压器绕组的温升不再叠加在同一封装内，磁件与布局可以分别优化，工作温度区间也能分别匹配。
但这属于工程取舍，不是 IEEE 的强制要求：集成式 MagJack 若有明确的 Type 4 电流、温升与传输性能报告，同样可以评估使用。最终按目标功率、温升、板面积、EMC、维修性与供应商验证报告决定。

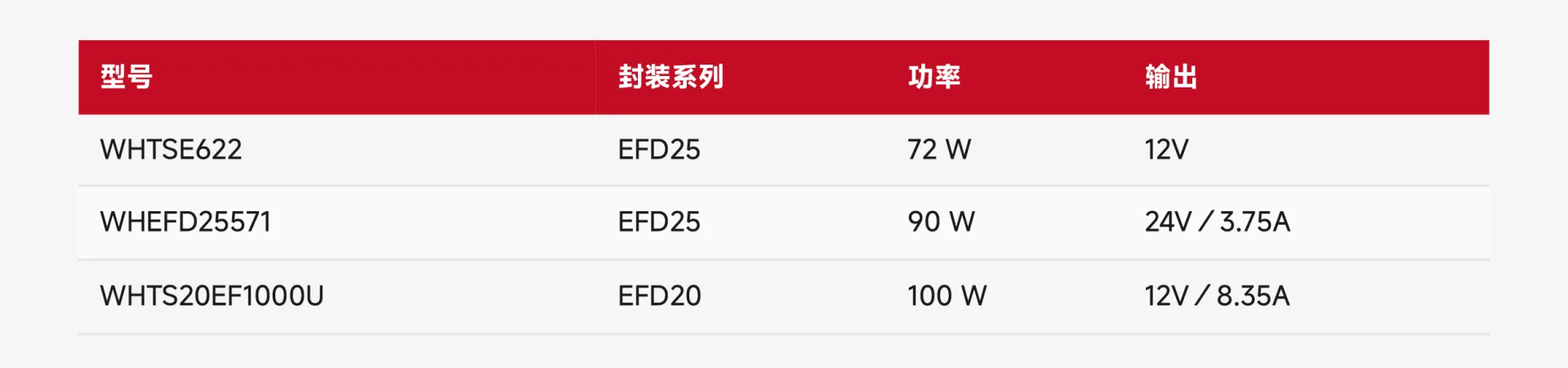

Q6:PD 侧的隔离 DC/DC，该按 90W选 还是按 71.3W 选？
都不是，要按功率预算算。 对标准 Type 4／Class 8 PD，PD PI 的平均可用输入功率上限是 71.3 W；90 W 是 PSE 为保证最坏链路条件下 PD 能拿到该功率所需具备的供电能力，不是 PD 端拿到的功率。
真正的判据是：负载最大功率 ÷（整流效率 × 热插拔效率 × DC/DC 效率）+ 前端损耗 ≤ 已协商的 PD PI 功率。
同时校核：Class 7 的 62 W 与 Class 8 的 71.3 W 边界；PD 短时峰值功率与输入储能；整流桥、热插拔 MOSFET、EMI 滤波与辅助电源损耗；DC/DC 变压器的 RMS／峰值电流、磁通密度、温升、绝缘与爬电距离；高温降额、输出浪涌与负载启动功率。
最后提醒一句：终端负载若需要持续 90 W，不能宣称标准 IEEE Type 4／Class 8 PD 可在最坏允许链路下保证满足。 此时应重新评估系统功率架构、线缆条件、PSE/PD 协商方式，以及是否存在非标准扩展供电方案。
Type 4／Class 8 的 PD 设备」或「90 W PSE 供电的 PD 设备」。全文不再出现把 90 W 说成 PD 端功率的写法。
沃虎的 PoE 解决方案覆盖这条链路的每一环——网络变压器、RJ45 连接器、PoE 电源变压器与保护器件，配合工程验证实验室提供选型与验证支持。型号参数、封装图与在线选型工具见官网 www.voohu.cn。
