【产品选型指南】重新认识沃虎电子SFP连接器——它远不止”插光模块的笼子
在高速数据通信与光互联技术飞速发展的今天，SFP系列连接器已成为网络设备中不可或缺的物理接口。从千兆到800G，从数据中心到5G前传，SFP、SFP+、SFP28、QSFP、QSFP-DD等形态不断演进，但很多工程师对其选型、兼容性、EMI设计和PCB布局仍存在诸多误区。
沃虎电子（VOOHU） 深耕SFP/SFP+/SFP28/QSFP系列连接器多年，提供从1×1到2×N的全系列笼子及集成连接器，支持压接、焊接、SMT等多种安装方式，并可配置导光柱、散热片、EMI弹片等选项，满足从千兆到400G/800G的完整互连需求。所有产品均经过信号完整性实测，可配套提供参考Layout及仿真支持。
重新认识 SFP 连接器
关于SFP cage，很多工程师的第一反应是“不就是个插光模块的金属壳”。
但经历以下场景，就会明白它没那么简单。
1. 系统EMC测试，6GHz频段辐射超标，排查后，发现是SFP笼子和面板之间一条缝隙，导致 EMC 认证失败。
2. 25G光模块频繁误码，换了几款模块都一样，最终定位到PCB 上的高速差分对过孔没有做背钻，过孔残桩引入高频反射，信号眼图完全塌陷。
SFP cage 不是一个被动的"外壳"，而是一个承担三重工程职责的系统级器件。任何一项出问题，代价远超一枚连接器本身的成本。

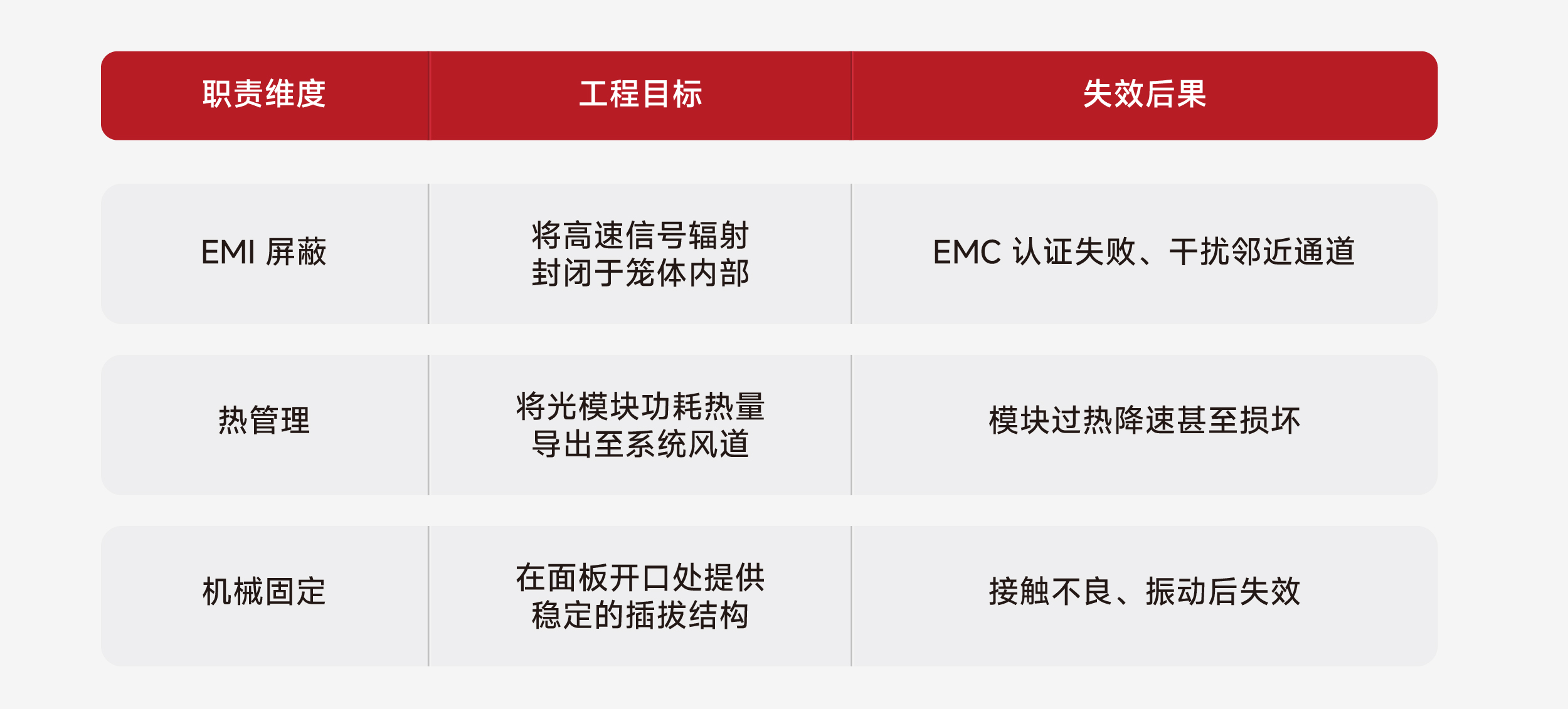

SFP笼子在系统中承担三项核心职责，每一项都直接影响整机性能和可靠性。
1.EMI屏蔽
通过笼体将高速信号产生的电磁辐射封闭在内部，防止外泄。若屏蔽失效，轻则EMC认证无法通过，重则邻近通道被严重干扰，导致误码或丢包
2.机械固定
笼子在面板开口处为模块提供稳定的插拔结构，确保长期使用中的接触可靠性。若固定不可靠，会出现插拔松动、振动时接触不良，最终导致通信链路瞬断或彻底失效
3.热管理
模块工作时会产生功耗热量，笼子需要将这些热量有效导出至系统风道。若散热设计不足，模块会因过热而降速，甚至永久损坏
为什么SFP+和SFP用的是同一款接口？
SFP 系列标准自 2000 年代初定义以来，速率从 1G 一路攀升至 25G，外形也衍生出近十个子系列。如果只看规格表，这些系列看起来毫无规律，但底层逻辑始终只有两条：兼容性与功耗。
兼容性：接口不变，速率翻倍
如果每一次速率升级都需要更换连接器接口，整机面板、PCB、机箱将全部面临重新设计，存量设备的投资瞬间蒸发。SFP → SFP+ → SFP28 三代速率从 1G 跳至 10G、再跳至 25G，连接器却始终保持 20 pin 的机械结构不变。这意味着：SFP28 端口可以向下兼容插入 SFP+ 和 SFP 光模块，降速运行；用户升级网络速率，只需更换光模块，不必更换交换机。"20 pin 不动"，是以最小的硬件变更换取最大的速率迭代空间。
功耗：单通道不够，就加通道；通道加不动，就换封装
当单通道速率逼近物理极限，工程师的解法是增加通道数，同步提升互连密度。

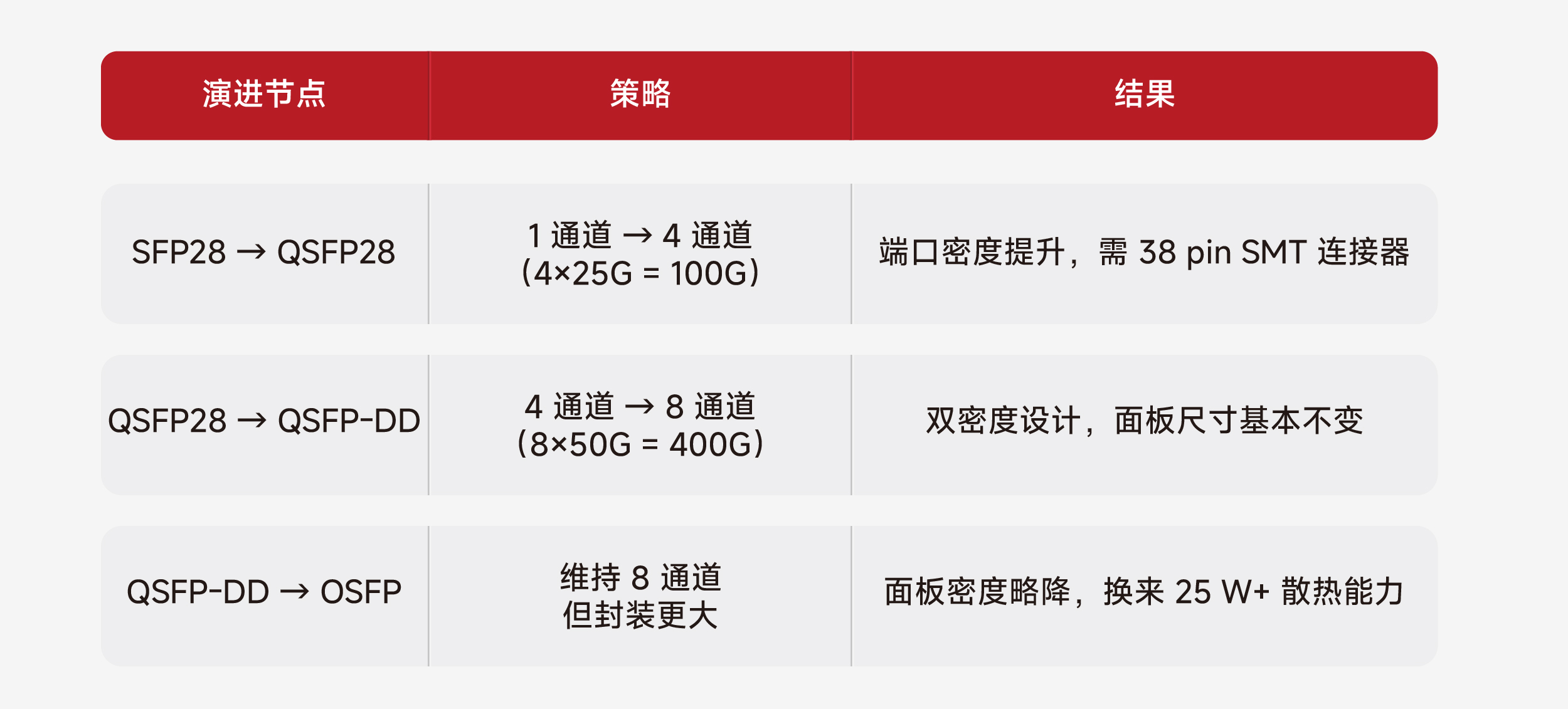

SFP连接器的演进本质上是通道数与封装的权衡：
SFP28到QSFP28，单通道扩为4通道达到100G，代价是连接器从20pin变为38pin SMT。
QSFP28到QSFP-DD，4通道翻倍为8通道实现400G，采用双密度设计，面板尺寸不变但串扰更敏感。
而OSFP在保持8通道的同时增大封装，虽牺牲了部分面板密度，却换来了25W以上的散热能力，适应AI集群的高功耗需求。

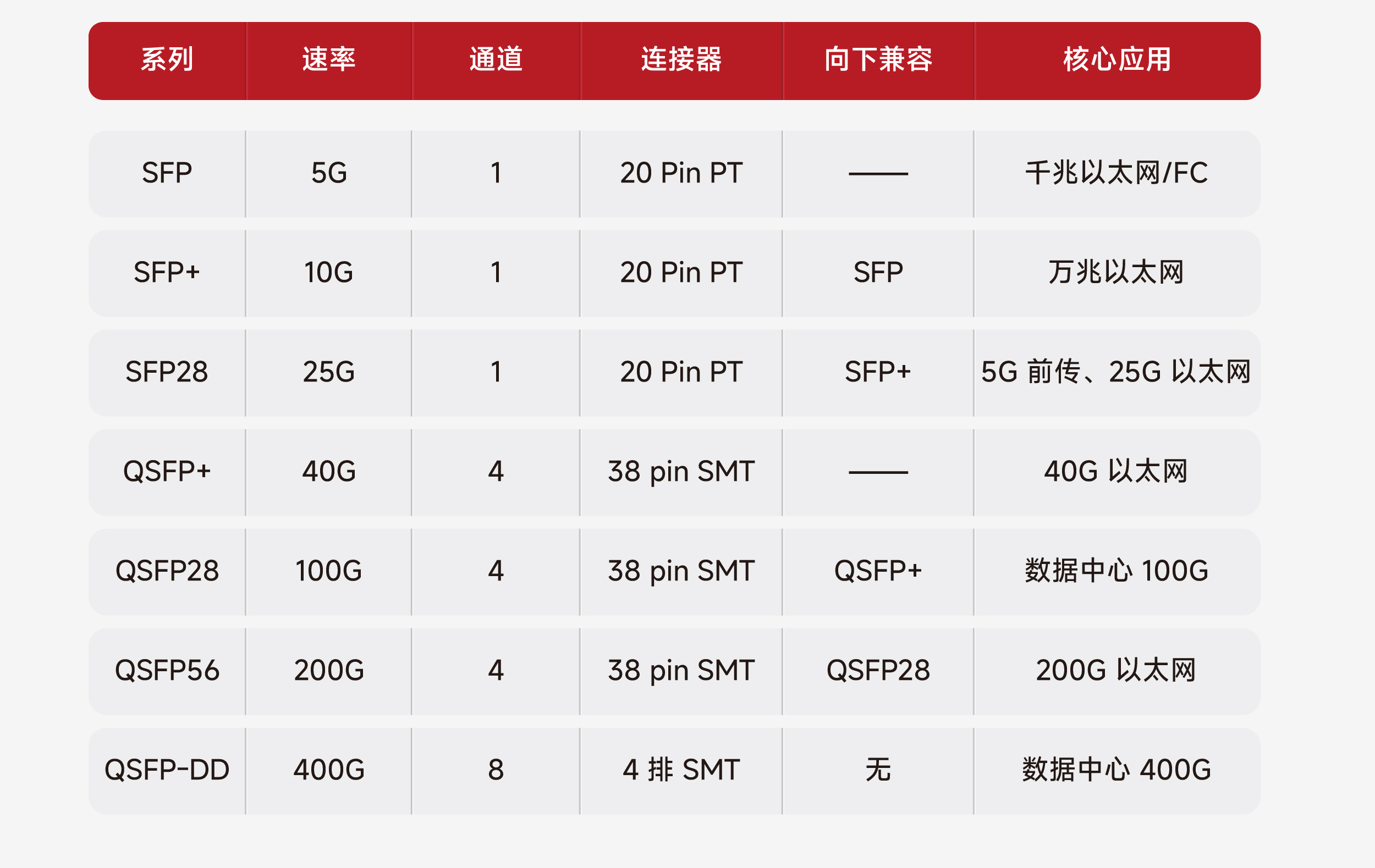

全系列关键参数速查表
高速率Cage向下兼容低速率模块，但低速率Cage绝不能插高速率模块，“能插≠能用”，SI信号完整性无法保证。
SFP系列从1G到800G，其演进脉络清晰：SFP支持1G/4.25G，采用20pin PT连接器，用于千兆以太网；SFP+提升至10G，向下兼容SFP，成为万兆主力；SFP28保持20pin PT，速率达25G，兼容前两代，广泛用于5G前传。
当单通道速率逼近极限后，多通道方案成为主流：QSFP+通过4通道实现40G，采用38pin SMT连接器；QSFP28向下兼容QSFP+，以4×25G实现100G，统治数据中心；QSFP56则进一步将4通道提升至200G。
更高密度时，QSFP-DD通过8通道双排SMT设计，面板尺寸不变，兼容QSFP28，实现400G；而OSFP采用独立接口，牺牲部分面板密度，换来了25W以上的散热能力，专为AI集群的800G需求设计。
沃虎电子全系列覆盖上述所有速率及封装，提供从1×1到2×N的多端口组合，支持工业级宽温及散热片、导光柱等定制选项。
选型三问：用三个维度锁定正确型号
工程师在选型阶段只需回答以下三个问题，就能快速确认候选范围

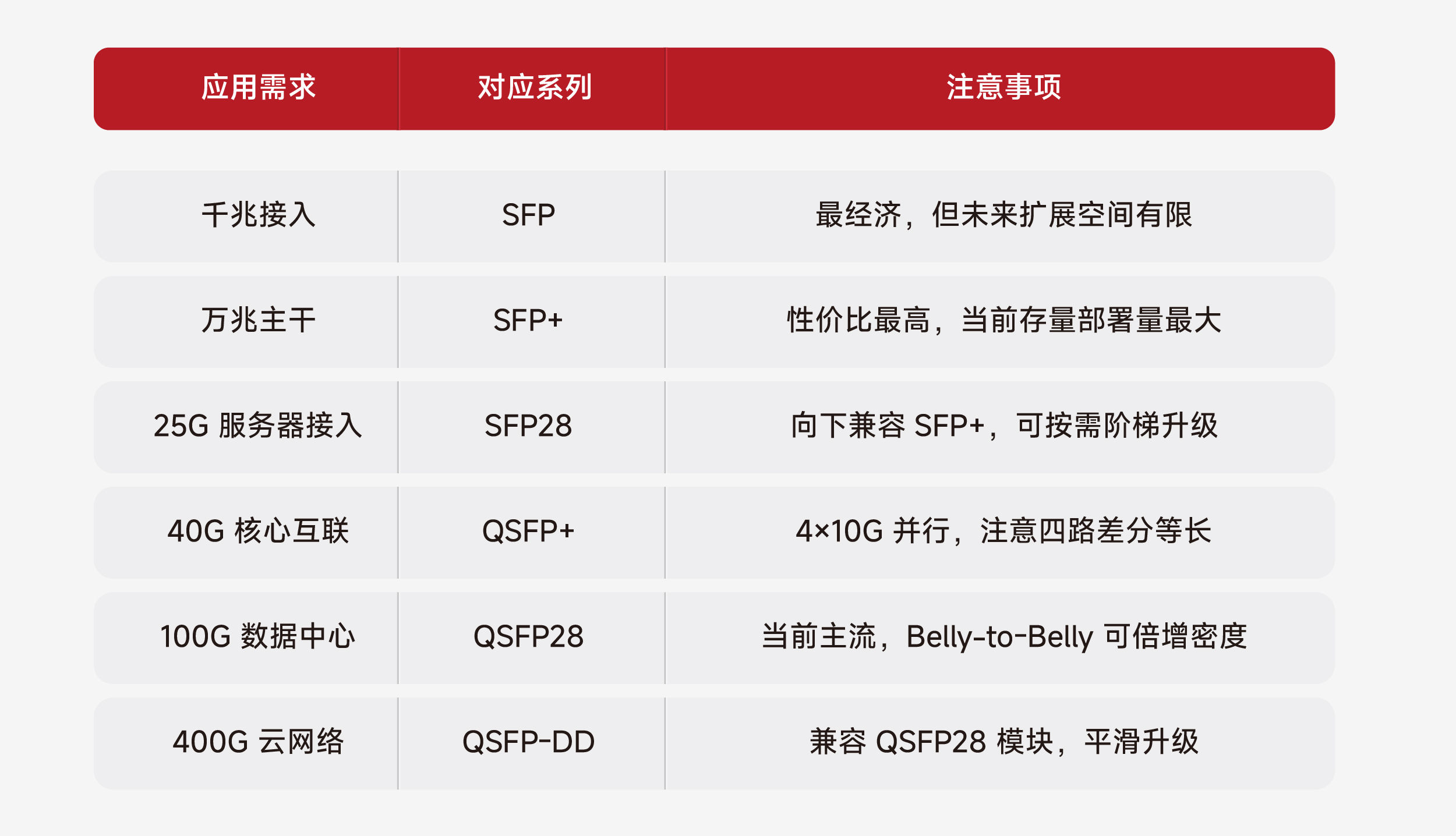

问题一：你要跑多快？
千兆接入场景：
最经济的方案是SFP，但未来扩展空间有限，适合成本敏感且速率需求固定的项目。
万兆主干推荐SFP+：
性价比最高，当前存量网络中部署量最大，是万兆接入的主力选择。
25G服务器接入选SFP28：
向下兼容SFP+，可按需阶梯升级，兼顾当下与未来。
40G核心互联采用QSFP+：
内部为4×10G并行，设计时需特别注意四路差分线的等长控制。
100G数据中心当前主流是QSFP28：
支持Belly-to-Belly安装，可在有限面板空间内倍增端口密度。
400G云网络选用QSFP-DD：
向下兼容QSFP28模块，支持从100G到400G的平滑升级。

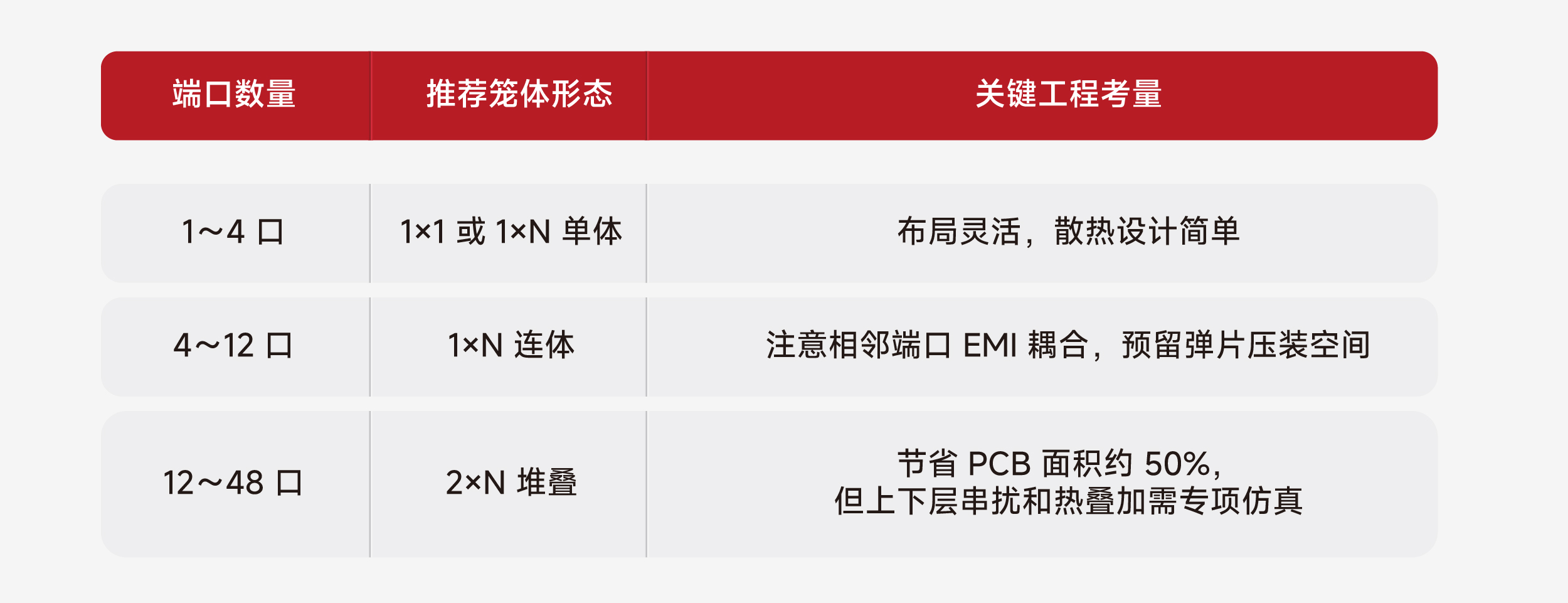

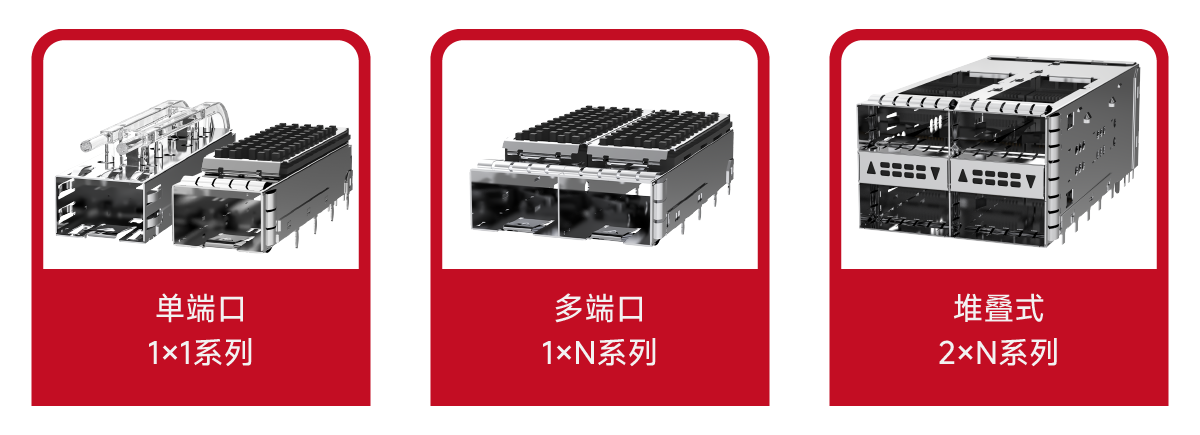

问题二：你要放几个端口？
端口数量较少时，1～4口建议采用1×1或1×N单体笼子，布局灵活，散热设计简单，适合低密度场景。
当端口数增加到4～12口，推荐使用1×N连体笼子。此时需注意相邻端口之间的EMI耦合，同时预留足够的弹片压装空间，以保证接地可靠性。
若端口密度更高，达到12～48口，则2×N堆叠是更优选择。这种方案可节省约50%的PCB面积，但上下层之间的串扰和热叠加问题更为突出，需要在设计阶段进行专项仿真，确保信号完整性和散热风道通畅。
特别提示：2×N 堆叠虽然节省面积，但上层端口的散热结构会遮挡下层散热风道，且上下层高速差分对之间容易产生串扰。每增加一层堆叠，EMI 和散热仿真的工作量就上一个量级，选型前需充分评估。

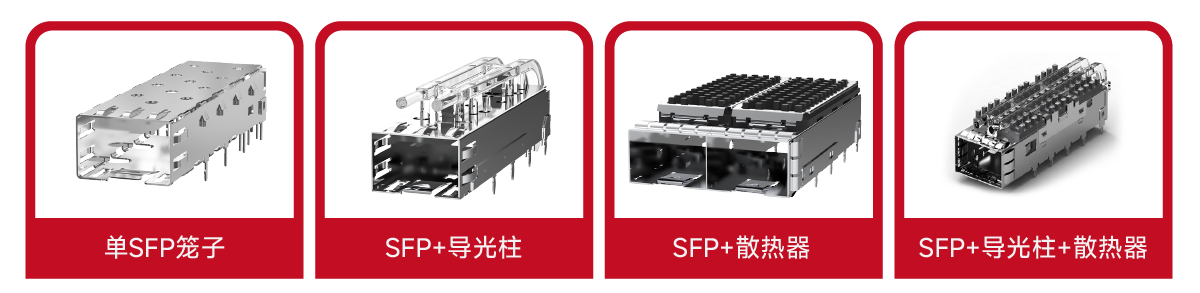

问题三：运行在什么环境？
在高密度机房（40°C以上）环境中，散热是首要问题，必须选用带外部散热器的SFP笼子，且散热器高度需与机箱风道方向匹配，确保热量有效排出。
对于户外或工业场景（潮湿、盐雾），材质选择至关重要。推荐使用不锈钢基体加镀镍处理的笼子，白铜裸材在此类环境下极易氧化失效，导致接地不良和机械强度下降。
若项目对EMC要求严苛（如医疗、军工设备），则需要强化EMI屏蔽设计：采用EMI弹片加导电垫圈的双重防护方案，同时在笼子下方的PCB上铺铜并过锡，形成低阻抗接地路径。
对于成本敏感的中小企业应用，可在保证可靠性的前提下优化配置：选用不锈钢基体降低成本，导光柱按实际需求配置（非必需可不加），散热方面用散热孔代替外置散热片，平衡性能与预算。
EMI屏蔽
在高速通信系统中，电磁干扰（EMI）是影响信号完整性和设备稳定性的关键挑战。SFP笼子的EMI屏蔽性能直接决定了系统能否通过EMC认证。
第一道防线：笼体弹片密封，SFP笼子四周设计金属弹片，组装时与机箱面板可靠接触，形成连续的低阻抗接地路径。
第二道防线：笼子的金属外壳是一个关键的EMI屏蔽体，只有将它大面积、低阻抗地连接到PCB的机壳地（Chassis GND），才能形成有效的法拉第笼，将电磁辐射导入大地，防止信号泄露。
PCB设计与信号完整性
焊盘阻抗突变：差分对 100 Ω ± 10% 的硬性要求
SFP 焊盘正下方通常存在大面积参考层，导致该处阻抗骤降。推荐的处理方式有两种：其一，对焊盘正下方的参考层进行挖空处理，以补偿阻抗跌落；其二，采用渐变线宽平滑过渡，避免阻抗突变。目标值：100 Ω ± 10%。
AC 耦合电容：靠近引脚，保持对称
绝大多数 SFP 接口要求在发送和接收差分线上串联 100 nF AC 耦合电容，用于隔离直流分量，防止光模块内部直流偏置影响主机侧电路。布局要求：电容应尽量靠近 SFP 引脚放置，且两路差分线上的电容位置必须对称，以维持差分对的时序一致性。
过孔残桩（Stub）：务必做背钻（Back Drill）
SFP 引脚通常为通孔结构。在多层 PCB 中，过孔穿透多层后，未被信号使用的那段镀铜（"残桩"）会在高频下引入反射，造成信号眼图恶化乃至完全闭合。务必对 10G 及以上速率的高速信号过孔进行背钻，去除无用镀铜段，消除残桩反射。
沃虎电子（VOOHU） 深耕SFP/SFP+/SFP28/QSFP系列连接器多年，提供从1×1到2×N的全系列笼子及集成连接器，支持压接、焊接、SMT等多种安装方式，并可配置导光柱、散热片、EMI弹片等选项，满足从千兆到400G/800G的完整互连需求。所有产品均经过信号完整性实测，可配套提供参考Layout及仿真支持。
重新认识 SFP 连接器
关于SFP cage，很多工程师的第一反应是“不就是个插光模块的金属壳”。
但经历以下场景，就会明白它没那么简单。
1. 系统EMC测试，6GHz频段辐射超标，排查后，发现是SFP笼子和面板之间一条缝隙，导致 EMC 认证失败。
2. 25G光模块频繁误码，换了几款模块都一样，最终定位到PCB 上的高速差分对过孔没有做背钻，过孔残桩引入高频反射，信号眼图完全塌陷。
SFP cage 不是一个被动的"外壳"，而是一个承担三重工程职责的系统级器件。任何一项出问题，代价远超一枚连接器本身的成本。
SFP笼子在系统中承担三项核心职责，每一项都直接影响整机性能和可靠性。
1.EMI屏蔽
通过笼体将高速信号产生的电磁辐射封闭在内部，防止外泄。若屏蔽失效，轻则EMC认证无法通过，重则邻近通道被严重干扰，导致误码或丢包
2.机械固定
笼子在面板开口处为模块提供稳定的插拔结构，确保长期使用中的接触可靠性。若固定不可靠，会出现插拔松动、振动时接触不良，最终导致通信链路瞬断或彻底失效
3.热管理
模块工作时会产生功耗热量，笼子需要将这些热量有效导出至系统风道。若散热设计不足，模块会因过热而降速，甚至永久损坏
为什么SFP+和SFP用的是同一款接口？
SFP 系列标准自 2000 年代初定义以来，速率从 1G 一路攀升至 25G，外形也衍生出近十个子系列。如果只看规格表，这些系列看起来毫无规律，但底层逻辑始终只有两条：兼容性与功耗。
兼容性：接口不变，速率翻倍
如果每一次速率升级都需要更换连接器接口，整机面板、PCB、机箱将全部面临重新设计，存量设备的投资瞬间蒸发。SFP → SFP+ → SFP28 三代速率从 1G 跳至 10G、再跳至 25G，连接器却始终保持 20 pin 的机械结构不变。这意味着：SFP28 端口可以向下兼容插入 SFP+ 和 SFP 光模块，降速运行；用户升级网络速率，只需更换光模块，不必更换交换机。"20 pin 不动"，是以最小的硬件变更换取最大的速率迭代空间。
功耗：单通道不够，就加通道；通道加不动，就换封装
当单通道速率逼近物理极限，工程师的解法是增加通道数，同步提升互连密度。
SFP连接器的演进本质上是通道数与封装的权衡：
SFP28到QSFP28，单通道扩为4通道达到100G，代价是连接器从20pin变为38pin SMT。
QSFP28到QSFP-DD，4通道翻倍为8通道实现400G，采用双密度设计，面板尺寸不变但串扰更敏感。
而OSFP在保持8通道的同时增大封装，虽牺牲了部分面板密度，却换来了25W以上的散热能力，适应AI集群的高功耗需求。
全系列关键参数速查表
高速率Cage向下兼容低速率模块，但低速率Cage绝不能插高速率模块，“能插≠能用”，SI信号完整性无法保证。
SFP系列从1G到800G，其演进脉络清晰：SFP支持1G/4.25G，采用20pin PT连接器，用于千兆以太网；SFP+提升至10G，向下兼容SFP，成为万兆主力；SFP28保持20pin PT，速率达25G，兼容前两代，广泛用于5G前传。
当单通道速率逼近极限后，多通道方案成为主流：QSFP+通过4通道实现40G，采用38pin SMT连接器；QSFP28向下兼容QSFP+，以4×25G实现100G，统治数据中心；QSFP56则进一步将4通道提升至200G。
更高密度时，QSFP-DD通过8通道双排SMT设计，面板尺寸不变，兼容QSFP28，实现400G；而OSFP采用独立接口，牺牲部分面板密度，换来了25W以上的散热能力，专为AI集群的800G需求设计。
沃虎电子全系列覆盖上述所有速率及封装，提供从1×1到2×N的多端口组合，支持工业级宽温及散热片、导光柱等定制选项。
选型三问：用三个维度锁定正确型号
工程师在选型阶段只需回答以下三个问题，就能快速确认候选范围
问题一：你要跑多快？
千兆接入场景：
最经济的方案是SFP，但未来扩展空间有限，适合成本敏感且速率需求固定的项目。
万兆主干推荐SFP+：
性价比最高，当前存量网络中部署量最大，是万兆接入的主力选择。
25G服务器接入选SFP28：
向下兼容SFP+，可按需阶梯升级，兼顾当下与未来。
40G核心互联采用QSFP+：
内部为4×10G并行，设计时需特别注意四路差分线的等长控制。
100G数据中心当前主流是QSFP28：
支持Belly-to-Belly安装，可在有限面板空间内倍增端口密度。
400G云网络选用QSFP-DD：
向下兼容QSFP28模块，支持从100G到400G的平滑升级。
问题二：你要放几个端口？
端口数量较少时，1～4口建议采用1×1或1×N单体笼子，布局灵活，散热设计简单，适合低密度场景。
当端口数增加到4～12口，推荐使用1×N连体笼子。此时需注意相邻端口之间的EMI耦合，同时预留足够的弹片压装空间，以保证接地可靠性。
若端口密度更高，达到12～48口，则2×N堆叠是更优选择。这种方案可节省约50%的PCB面积，但上下层之间的串扰和热叠加问题更为突出，需要在设计阶段进行专项仿真，确保信号完整性和散热风道通畅。
特别提示：2×N 堆叠虽然节省面积，但上层端口的散热结构会遮挡下层散热风道，且上下层高速差分对之间容易产生串扰。每增加一层堆叠，EMI 和散热仿真的工作量就上一个量级，选型前需充分评估。
问题三：运行在什么环境？
在高密度机房（40°C以上）环境中，散热是首要问题，必须选用带外部散热器的SFP笼子，且散热器高度需与机箱风道方向匹配，确保热量有效排出。
对于户外或工业场景（潮湿、盐雾），材质选择至关重要。推荐使用不锈钢基体加镀镍处理的笼子，白铜裸材在此类环境下极易氧化失效，导致接地不良和机械强度下降。
若项目对EMC要求严苛（如医疗、军工设备），则需要强化EMI屏蔽设计：采用EMI弹片加导电垫圈的双重防护方案，同时在笼子下方的PCB上铺铜并过锡，形成低阻抗接地路径。
对于成本敏感的中小企业应用，可在保证可靠性的前提下优化配置：选用不锈钢基体降低成本，导光柱按实际需求配置（非必需可不加），散热方面用散热孔代替外置散热片，平衡性能与预算。
EMI屏蔽
在高速通信系统中，电磁干扰（EMI）是影响信号完整性和设备稳定性的关键挑战。SFP笼子的EMI屏蔽性能直接决定了系统能否通过EMC认证。
第一道防线：笼体弹片密封，SFP笼子四周设计金属弹片，组装时与机箱面板可靠接触，形成连续的低阻抗接地路径。
第二道防线：笼子的金属外壳是一个关键的EMI屏蔽体，只有将它大面积、低阻抗地连接到PCB的机壳地（Chassis GND），才能形成有效的法拉第笼，将电磁辐射导入大地，防止信号泄露。
PCB设计与信号完整性
焊盘阻抗突变：差分对 100 Ω ± 10% 的硬性要求
SFP 焊盘正下方通常存在大面积参考层，导致该处阻抗骤降。推荐的处理方式有两种：其一，对焊盘正下方的参考层进行挖空处理，以补偿阻抗跌落；其二，采用渐变线宽平滑过渡，避免阻抗突变。目标值：100 Ω ± 10%。
AC 耦合电容：靠近引脚，保持对称
绝大多数 SFP 接口要求在发送和接收差分线上串联 100 nF AC 耦合电容，用于隔离直流分量，防止光模块内部直流偏置影响主机侧电路。布局要求：电容应尽量靠近 SFP 引脚放置，且两路差分线上的电容位置必须对称，以维持差分对的时序一致性。
过孔残桩（Stub）：务必做背钻（Back Drill）
SFP 引脚通常为通孔结构。在多层 PCB 中，过孔穿透多层后，未被信号使用的那段镀铜（"残桩"）会在高频下引入反射，造成信号眼图恶化乃至完全闭合。务必对 10G 及以上速率的高速信号过孔进行背钻，去除无用镀铜段，消除残桩反射。
