在专业音频、广播通讯与工业仪表系统中,地环路哼声、共模干扰和异常电压耦合是三类常见的信号链问题:轻则底噪抬升、音质劣化,重则损伤后级电路。音频隔离变压器正是应对这些问题的基础器件——它靠磁耦合传递信号、隔断两端的直接电气连接,在基本不改变信号的前提下切断地环路、抑制共模噪声、提供电气隔离。
苏州沃虎电子有限公司在网络变压器、音频变压器、共模电感等信号链器件上积累了大量一线案例,这类报障绝大多数不是器件损坏,而是测试方法用错了。
近期就有一个典型案例:客户把信号从 WHTT4005 的 1 脚接入,却在 4 脚测不到任何输出,怀疑内部断路。经核实,器件完全正常,问题出在测量方法上。本文就以这个案例讲清楚——音频隔离变压器该怎么测、为什么不能那样测,帮工程师快速定位、避免误判。

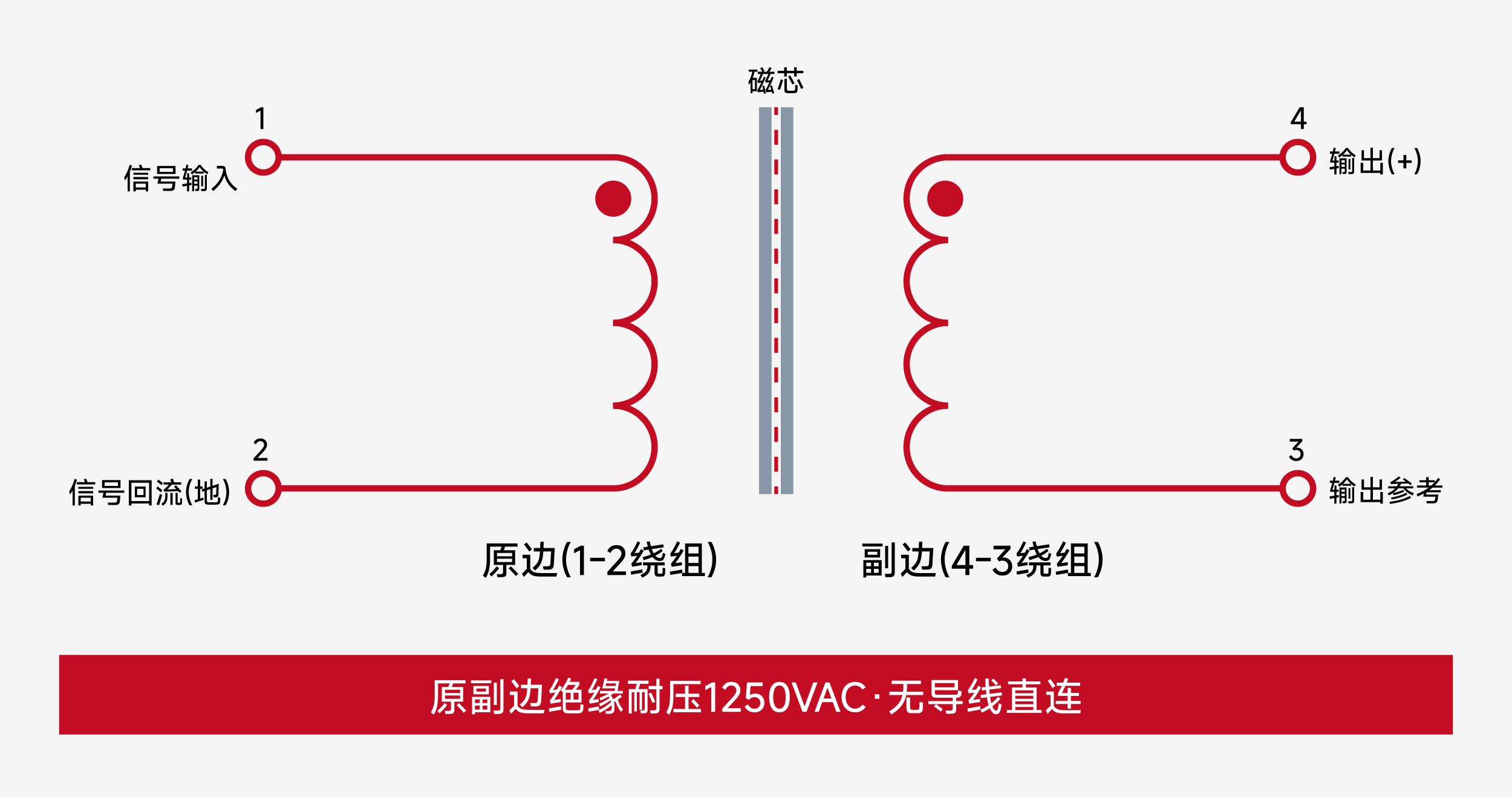

WHTT4005音频隔离变压器WHTT4005 是一颗 1:1、600:600Ω 贴片音频隔离变压器,内部为两个相互独立、彼此绝缘的绕组:
1、2 脚为原边,3、4 脚为副边;
1 脚与 4 脚是同名端(相位点“•”),相位相同;原副边绝缘耐压 1250VAC。

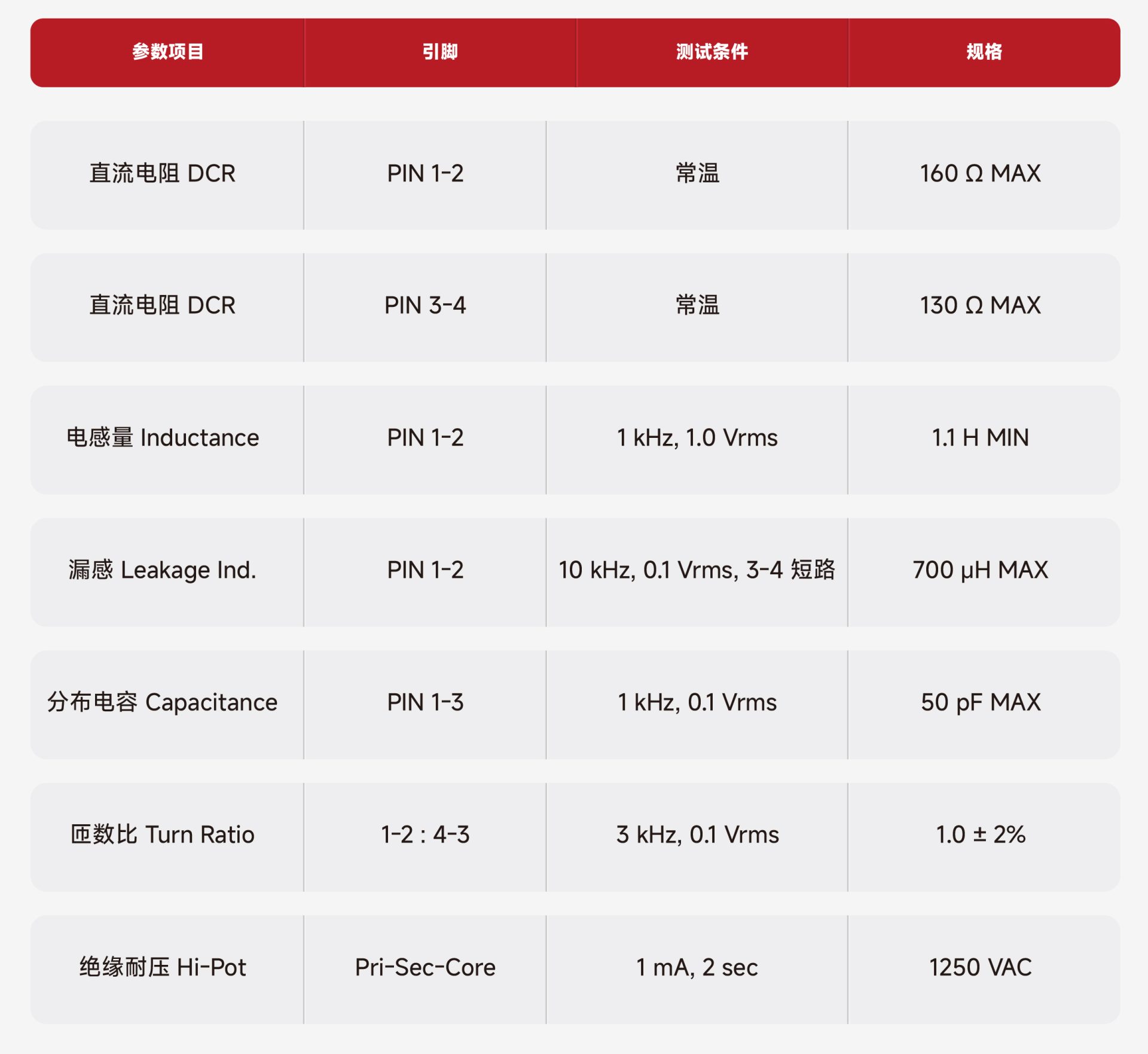

主要电气参数如下:
关键点:1 脚和 4 脚分属两个物理隔离的绕组,二者之间没有任何直接的导线连接。
根本原因问题的根源,在于把变压器当成了一根“过线”元件——以为信号从 1 脚进、就该从 4 脚出。

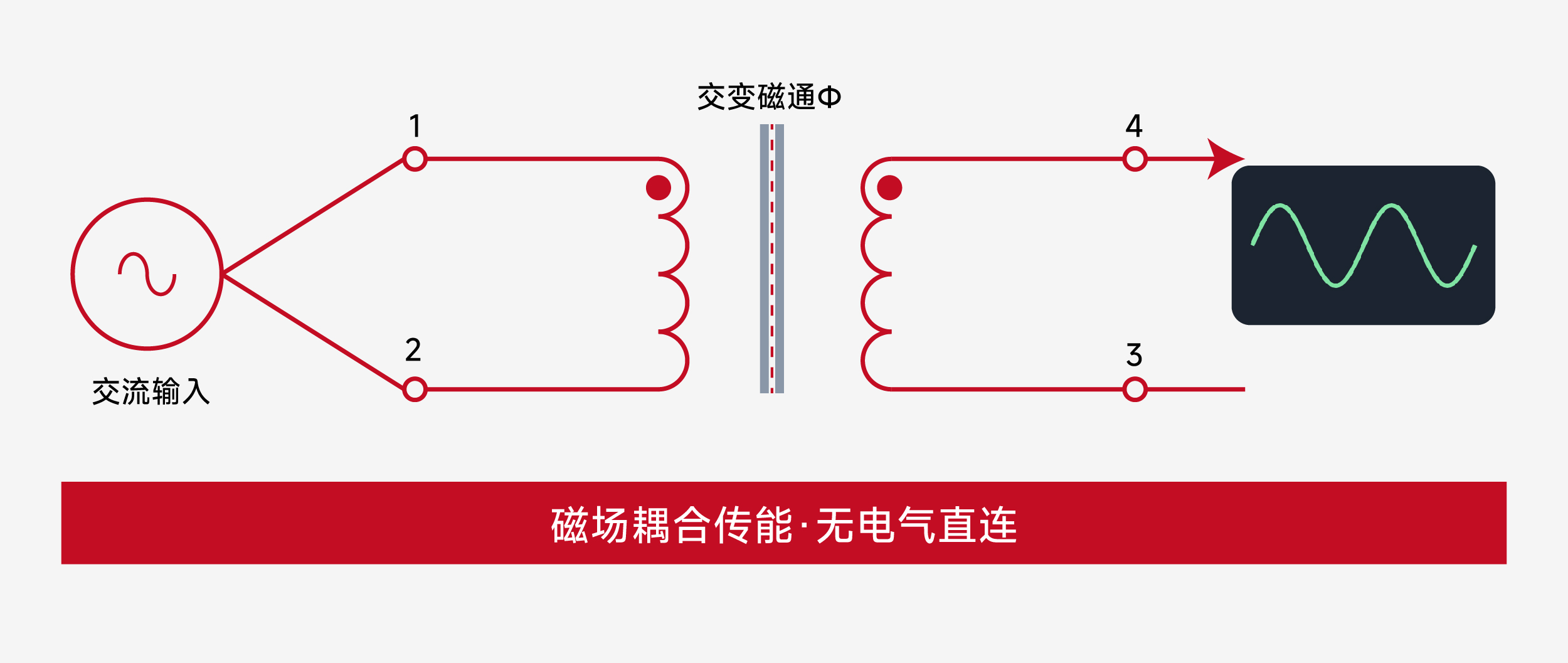

但变压器不是这样工作的:原边(1-2)通入交流信号后,在磁芯中产生交变磁通,磁通再感应到副边(3-4),在副边重新生成信号。
能量全程靠磁场耦合传递,原副边在直流上完全断开、绝缘(仅存在极小的寄生电容耦合,见参数表分布电容 1-3 ≤50pF,直流下仍为开路,高频共模抑制会受其限制)。
由此有两点结论。
第一,信号不会从 1 脚“穿”到 4 脚——1 脚与 4 脚不导通是设计本意,隔断直流、切断地环路、抑制共模、实现电气隔离,正是隔离变压器的价值所在。
第二,原副边没有共用地,副边(3-4)相对原边(1-2)是悬浮的,两侧之间没有固定的电位参考。

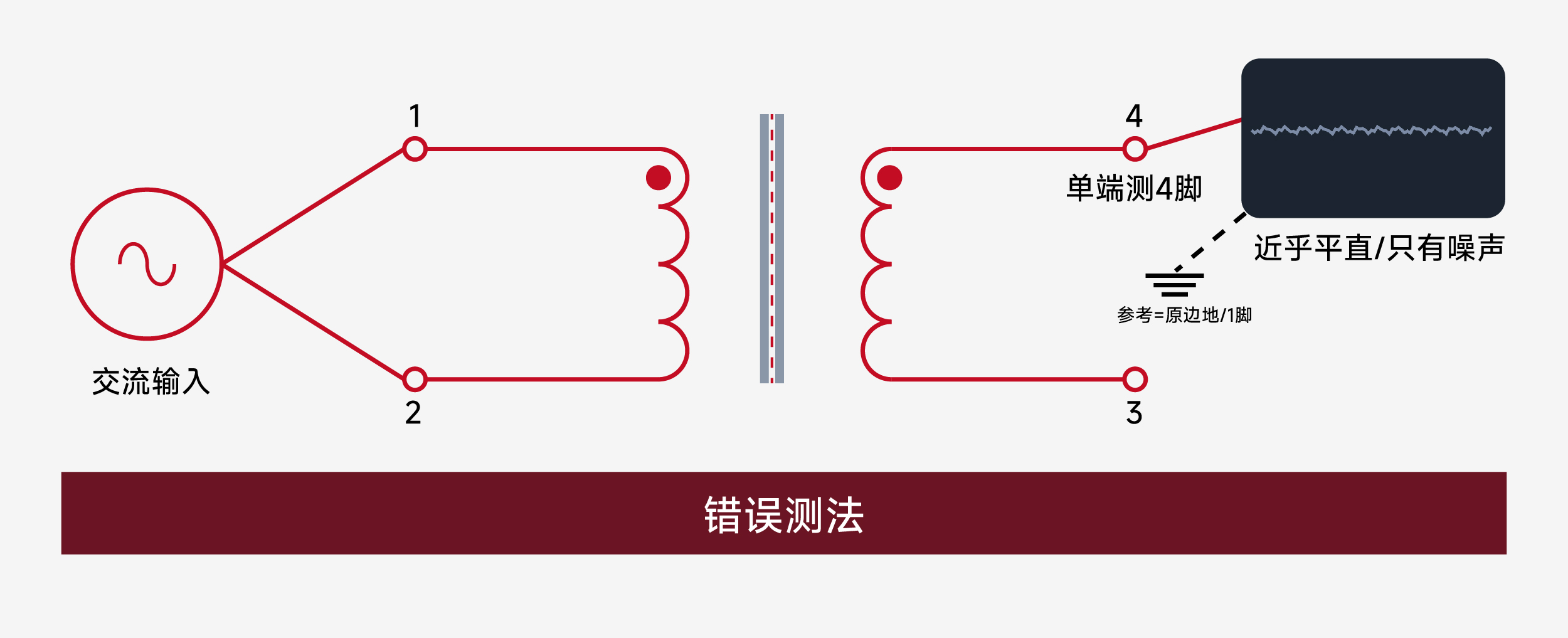

为什么单端测 4 脚测不到信号客户的测法,是把 4 脚对地、或对 1 脚做单端测量。但 4 脚的电压只有相对同一绕组的另一端(3 脚)才有意义。
副边本身悬浮、与原边地没有参考关系,用原边地或 1 脚去量 4 脚,读到的只是共模噪声或近乎为零的杂散电压,自然测不到有用波形。
所以这不是器件坏了,而是参考点选错了。

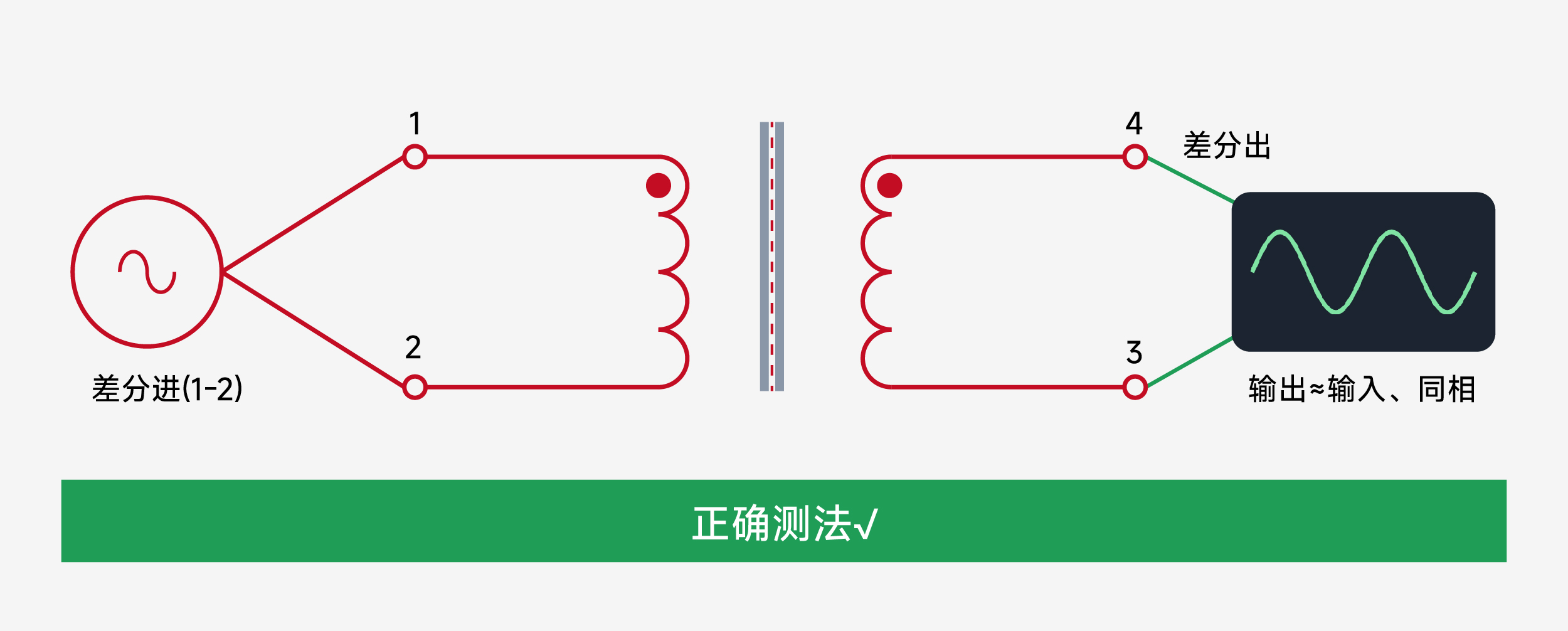

正确的测试与接线方法验证 WHTT4005 的信号传输,遵循一个原则:差分进、差分出。
输入端:
在 1-2 绕组两端加激励,1 脚接信号、2 脚接信号源地,构成完整回路,而不是只接 1 脚一根线。
输出端:
在 4-3 绕组两端做差分测量,即测 4 脚相对 3 脚的电压,不要对地或对 1 脚单端测。
地参考示波器:
若手头只有普通地参考示波器,先把副边 3 脚接到测量地建立参考,再用探头量 4 脚即可。
预期结果:
1:1 变压器输出幅度约等于输入(扣除插入损耗),4 脚与 1 脚同相。
600:600Ω 阻抗匹配与隔离的意义WHTT4005 标称 600:600Ω,是指它用于音频线路的 600Ω 阻抗匹配——这是电话与专业音频线路的经典特征阻抗;1:1 匝比意味着它基本不改变信号幅度,只做隔离和阻抗匹配两件事。在信号链中加入这样一颗只隔离、不放大的器件,主要有四个目的:
隔断直流与地电位差:
避免两端设备地电位不同而形成地环路,消除由此产生的交流哼声。
抑制共模干扰:
让差模的有用信号通过,把两端共有的共模噪声挡在外面。
提供电气隔离:
原副边之间具备 1250VAC 出厂耐压(Hi-Pot)能力,隔断直流与地电位差、阻断故障或异常电压从一侧直接窜到另一侧,为后级电路提供功能性隔离。(注:该值为出厂耐压测试条件,非连续工作的电气隔离认证;若需人身安全防护,应选用带安全认证、明确爬电距离/电气间隙/工作电压等级的隔离器件。)
电路形态转换:
实现平衡(差分)与非平衡(单端)电路之间的转换。
选型与方案支持音频与工业信号链的隔离、滤波,往往不是单颗器件就能解决的。沃虎电子提供从音频隔离变压器、网络变压器、共模电感到 TVS/ESD/GDT 防护器件的配套选型:

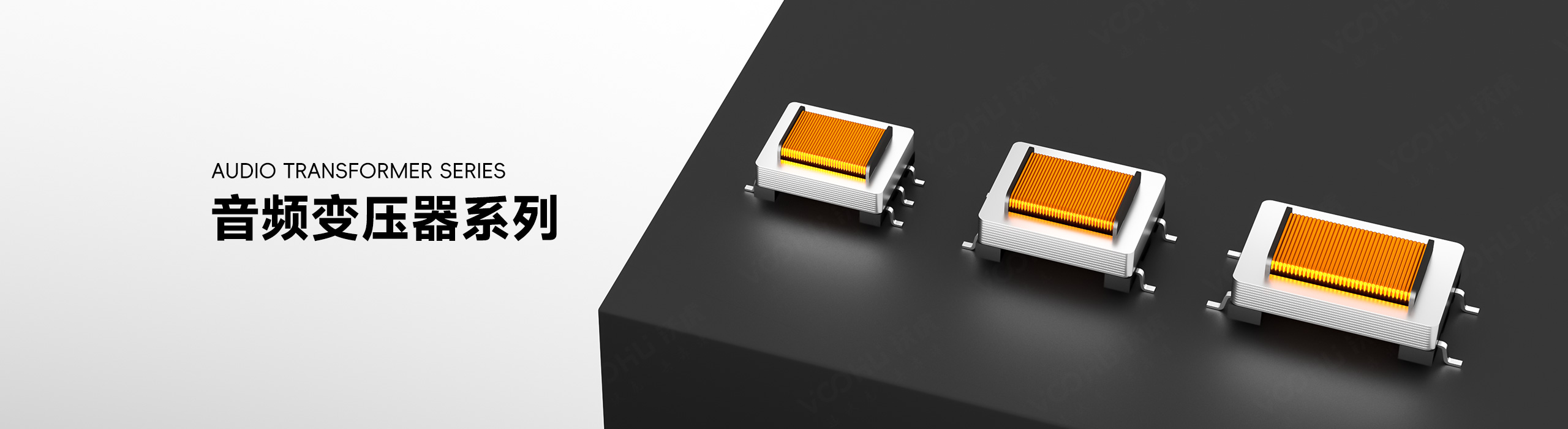

WHTT4005 及其他系列音频隔离变压器:
覆盖 600:600Ω 等常用阻抗,提供 1:1 隔离与阻抗匹配,适用于专业音频、广播通讯、工业仪表。
共模电感与防护器件:
在 3-4 绕组两端做差分测量,即测 4 脚相对 3 脚的电压,不要对地或对 1 脚单端测。
技术支持:
提供参考电路、选型建议与来料判定标准,可按具体应用做定制化匹配。
常见问题 FAQQ:把信号接到 1 脚,却在 4 脚测不到输出,是变压器坏了吗?
A:大多数情况下不是。WHTT4005 的 1 脚与 4 脚分属两个相互隔离的绕组,中间没有导线直连,信号靠磁耦合从原边(1-2)传到副边(3-4),本就不会从 1 脚“穿”到 4 脚。若把 4 脚对地或对 1 脚单端测量,读到的只是共模噪声或近零杂散电压,因此“测不到”。这是参考点选错,而非器件不良。
Q:正确的测试方法是怎样的?
A:遵循“差分进、差分出”:输入端在 1-2 两端加激励(1 脚信号、2 脚回流)构成完整回路;输出端测 4 脚相对 3 脚的差分电压,不要对地或对 1 脚单端测。若只有地参考示波器,先把副边 3 脚接测量地建立参考,再量 4 脚。1:1 变压器输出幅度约等于输入,4 脚与 1 脚同相。
Q:不接信号源,怎么用万用表快速判断好坏?
A:用电阻挡:1-2 脚应导通(≤160Ω),3-4 脚应导通(≤130Ω),原边对副边任意两脚(1-3、1-4、2-3、2-4)应为开路(无穷大)。两绕组各自导通、且原副边之间互不导通即基本正常;原副边之间若导通则说明绝缘失效。
苏州沃虎电子科技有限公司(VOOHU)深耕通信电子领域多年,针对不同应用场景,可提供音频隔离变压器等器件的选型与技术支持。
