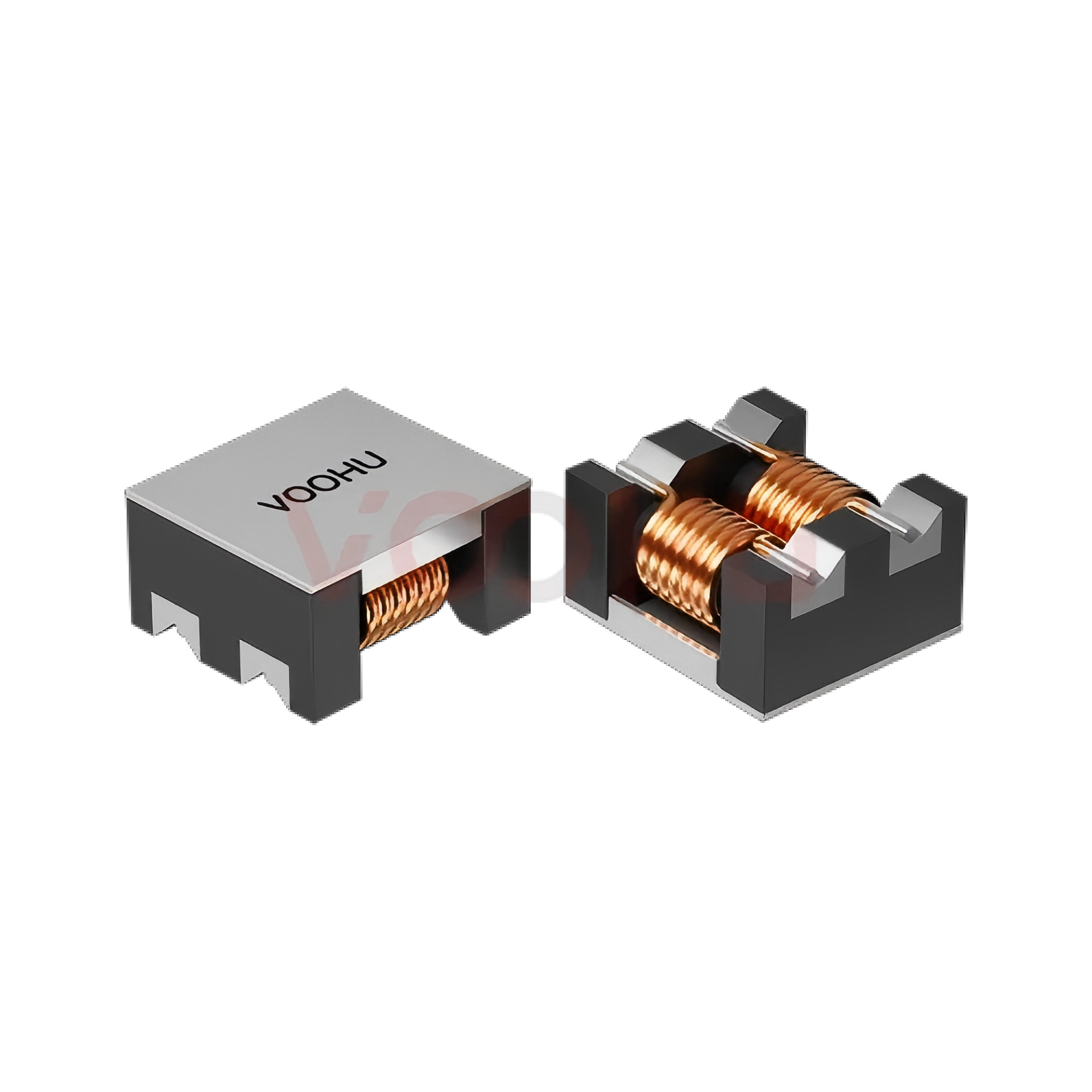

WHPL-1211A-231T0 直流电阻最大4 额定直流电流最大10 绝缘电阻最小10 功率线用共模电感
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
销售热线: +86 400-1048-018
邮箱: voohu@voohu.cn
✓
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
产品参数
尺寸（最大长度*宽度*高度）
12.1±0.5*10.8±0.5*6.5
Z(Ω) 100MHZ/0.1V MIN.
80
Z(Ω) 100MHZ/0.1V REF.
230
直流电阻（MΩ）最大值
4
额定直流电流（A）最大
10
绝缘电阻 (MΩ)最小
10
额定电压（V）最大
125
技术资源与设计支持
品质认证
样品申请
VOOHU WHPL1211A 系列 FAQ
Q
沃虎电子拥有哪些认证？
›
A
沃虎电子持有ISO9001:2015国际质量体系认证、ISO 14001:2015环境认证、RoHS环境认证、REACH认证和CE认证。
Q
如何快速找到适合我项目的产品？
›
A
在沃虎官网您可以通过产品分类或参数筛选（如速率、封装、工作温度、电流等）快速在线选型；也可访问“解决方案”页面，查看与您需求匹配的推荐方案。如需进一步支持，可直接联系技术支持团队，提供应用场景，我们将为您精准推荐最优方案。
Q
什么是功率线用共模电感？它的作用是什么？
›
A
功率线共模电感是绕制在同一磁芯上的一对（或多对）线圈，串接在电源输入/输出线上。它对共模噪声呈现高阻抗、对差模工作电流近似"透明"，主要用于抑制电源线上的共模EMI干扰，帮助设备通过传导骚扰（CE）等EMC认证。
Q
功率线共模电感选型主要看哪些参数？
›
A
核心参数包括：共模电感量、额定电流、直流电阻（DCR）、额定电压与耐压。一般原则是额定电流要大于线路最大工作电流并留有裕量，电感量则根据需要抑制的噪声频段确定——低频噪声选大感量，高频噪声可选小感量配合滤波电容。
Q
电感量越大，滤波效果就越好吗？
›
A
不一定。感量越大匝数越多，绕组间寄生电容也越大，自谐振频率（SRF）随之下降，超过SRF后阻抗呈容性、高频抑制能力反而变差，同时DCR增加、温升变高。正确做法是先确定主要噪声频点，再选择在该频段阻抗最高的型号，必要时用大小感量两级级联覆盖宽频段。
Q
如何评估共模电感在大电流下的饱和与温升问题？
›
A
共模电感工作时差模磁通理论上相互抵消，磁芯不易饱和，但实际存在漏感对应的差模成分，大电流下仍可能引起磁芯局部饱和，导致感量下降、噪声抑制失效。评估时应关注厂商给出的额定电流下感量衰减曲线和温升数据（通常以温升40K为限），在高温环境下还需考虑磁芯居里温度的降额使用。
