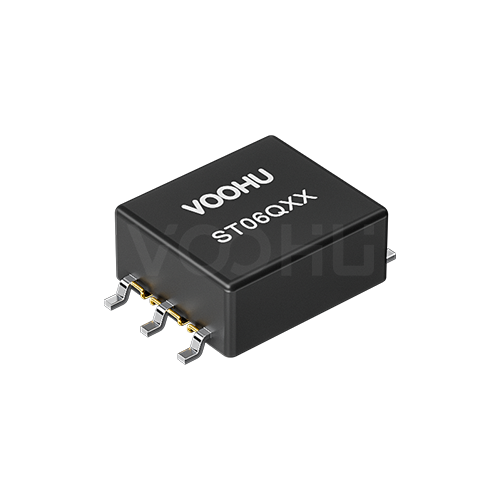

WHST06Q02E0 L(μH)86 匝数比01:02.88 隔离（VAC）：2500 推挽式变压器
产品参数
L(μH)
86
匝数比
01:02.88
DCR1(mΩ)
100
DCR2(mΩ)
500
隔离 （VAC）
2500
工作温度（°C）
-40 to 125℃
技术资源与设计支持
品质认证
样品申请
VOOHU WHST06Q FAQ
Q
沃虎电子拥有哪些认证？
›
A
沃虎电子持有ISO9001:2015国际质量体系认证、ISO 14001:2015环境认证、RoHS环境认证、REACH认证和CE认证。
Q
如何快速找到适合我项目的产品？
›
A
在沃虎官网您可以通过产品分类或参数筛选（如速率、封装、工作温度、电流等）快速在线选型；也可访问“解决方案”页面，查看与您需求匹配的推荐方案。如需进一步支持，可直接联系技术支持团队，提供应用场景，我们将为您精准推荐最优方案。
Q
推挽式变压器在DC-DC变换器中的典型应用是什么？
›
A
推挽拓扑适用于低压输入（如3.3V、5V、12V）、中等功率（10~100W）的隔离DC-DC变换器。典型应用包括：①通信设备电源——输入48V电信总线，输出多路隔离电压（±12V/5V）；②车载DC-DC——12V转±15V为运放供电；③分布式电源架构——为隔离侧的控制IC、CAN收发器、IGBT驱动器提供辅助电源。
Q
设计推挽变压器时如何计算匝数比和磁芯规格？
›
A
①匝比计算：Np/Ns = (Vin_min / Vout+VD) × D_max / 0.5（推挽两路交替导通，占空比各D，总有效占空比2D），通常设D_max=0.45~0.48，VD为整流二极管压降。②初级匝数：Np = Vin_min × (2D_max) / (4 × f_sw × ΔB × A_e)，其中ΔB取0.1~0.2T（铁氧体），A_e为磁芯有效面积，f_sw为开关频率。③次级匝数Ns = Np × (Vout+VD) × (1/D_max) / (Vin_min × 2)。④磁芯选型：根据视在功率Pt = Po×(1/η+1)（推挽为Po×2/η），参考磁芯厂家手册选择对应尺寸，如EE10~EE25。
Q
推挽变压器绕组的对称性要求有多高？如何实现？
›
A
推挽变压器对两个初级绕组的对称性要求极为严格，匝数差必须≤1匝，漏感差异需控制在5%以内，否则会因磁通不平衡引发偏磁，导致磁芯饱和甚至开关管损坏；实现对称的核心工艺是采用双线并绕——将两根绝缘导线并行绕制后再首尾串联形成中心抽头，从而保证匝数、电阻、漏感完全一致，同时配合自动绕线机严格控制绕组层叠与出线位置，避免人为差异
Q
推挽式变压器在低压大电流应用中相比其他隔离拓扑有何优势？
›
A
推挽拓扑适合低压大电流、10~100W 中等功率场景，开关管电压应力为 2 倍输入电压，与正激相近、远低于反激；磁芯双向磁化，利用率更高；次级采用全波整流，导通损耗更小，多用于车载、通信隔离供电。该拓扑对绕组、开关管对称性要求高，需做好防偏磁设计。
