【电路标准设计】沃虎电子（VOOHU）-- CAN通信标准电路设计参考
此方案为沃虎电子(VOOHU)CAN通信标准方案,公司专注于通讯电子元件领域已逾9年，公司秉承选沃虎·真靠谱的经营策略与服务理念，提供全套的技术方案支持。
技术背景与核心概念
CAN 通信
CAN 总线采用多主架构，总线上的任意节点均无主从之分，可随时主动发起通信。基于 CSMA/CA（载波监听多路访问/冲突避免）与非破坏性逐位仲裁机制，当多个节点同时发送时，系统依据帧标识符进行逐位裁定：高优先级报文不受影响地继续传输，低优先级节点自动退避，全程无数据丢失，确保关键信息的确定性送达。
为何以太网需要此技术？
在工业控制、汽车电子、储能及自动化等严苛场景中，实时通信对确定性时延、强抗扰能力、误码自愈及故障隔离有着极高要求。
CAN总线协议虽在底层植入了无损仲裁、消息广播与故障界定等可靠性机制，但若缺乏适配的物理层电路，共模噪声、浪涌冲击、静电放电及阻抗失配等问题便会侵蚀信号完整性，使这些协议优势难以发挥。
一份经过验证的CAN通信标准电路设计参考，能够帮助开发者在信号链路上进行合理隔离与滤波，为端口提供完善的过压与静电防护，并通过标准化连接方案确保物理层一致性，从而充分释放CAN协议的潜力，显著缩短开发周期、降低试错成本，让实时通信系统真正稳定可靠。
沃虎电子凭借在通信电子元器件领域的深厚积累，现推出 CAN 通信标准电路设计参考，以自主品牌产品矩阵为核心，提供从信号链路、抗扰隔离到物理接口的全套设计与选型支持。

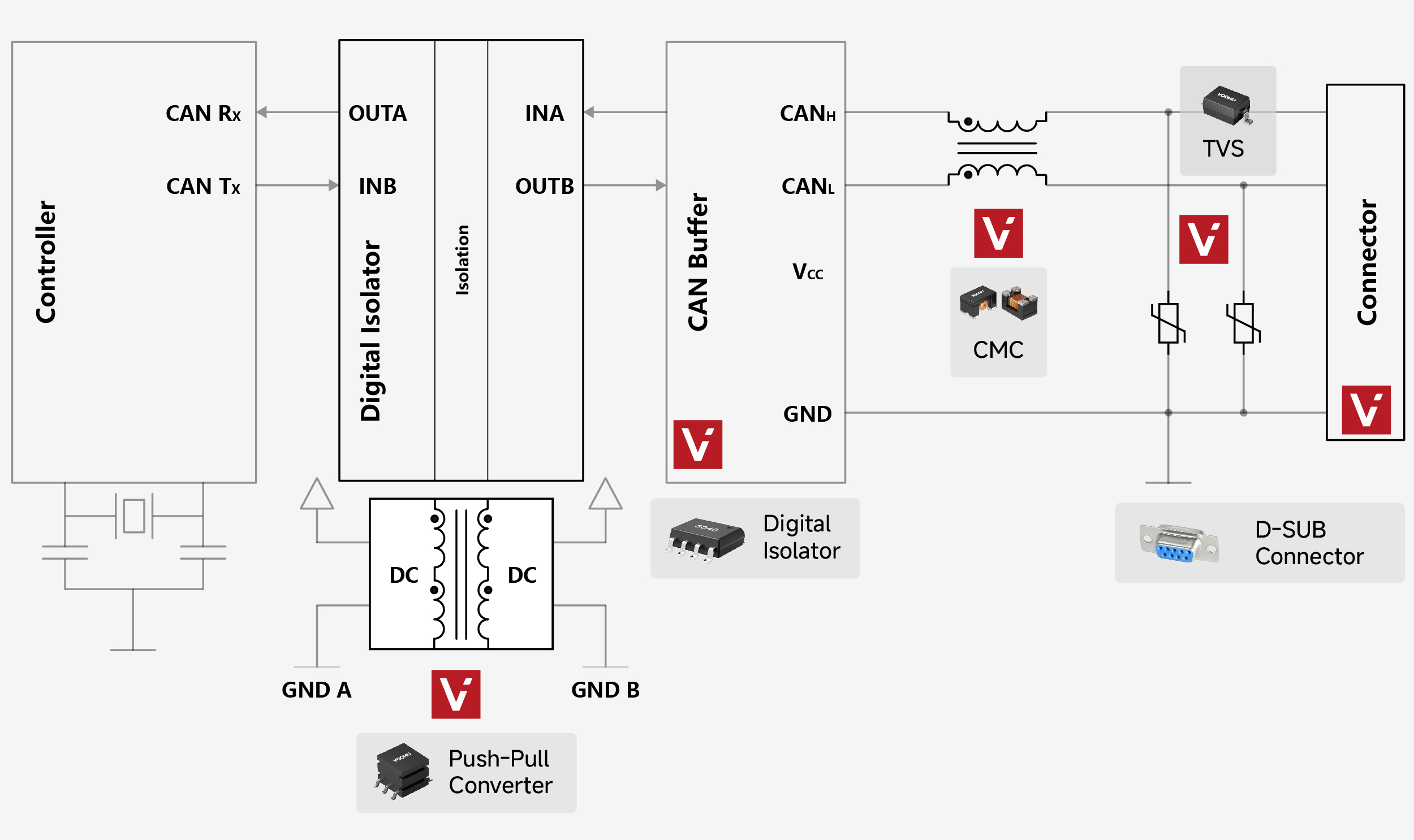

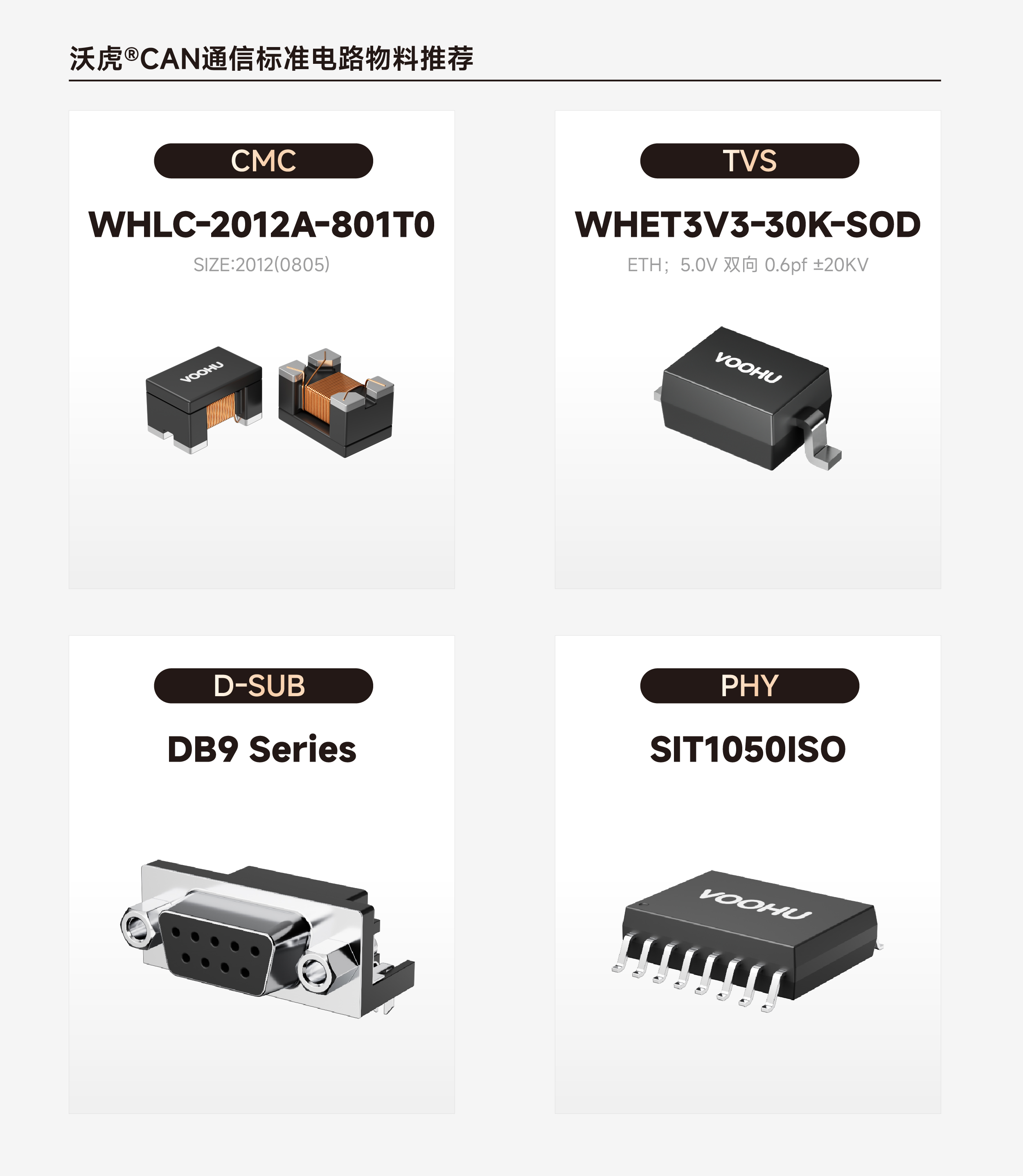

技术解决方案详解

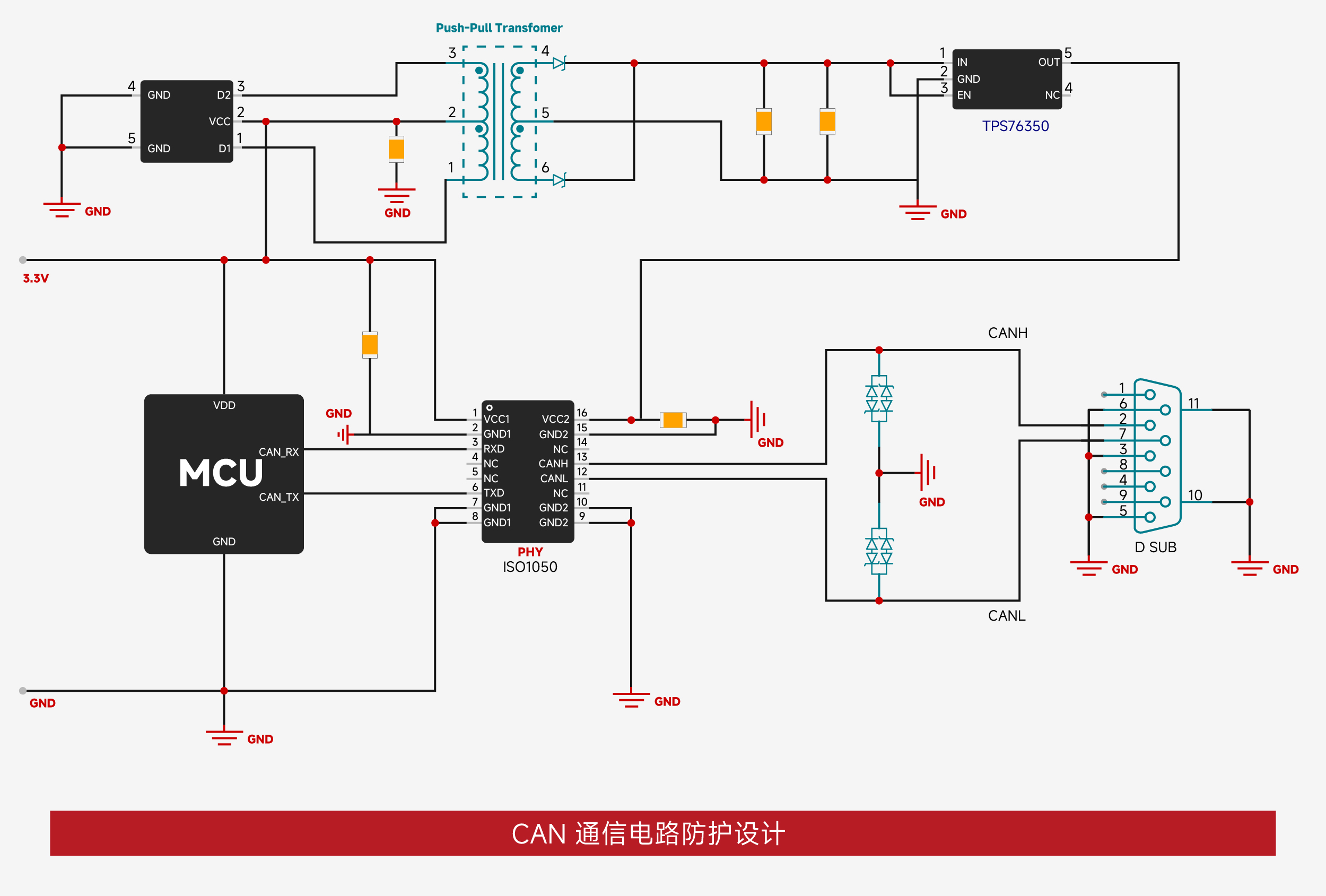

CAN 通信电路防护设计
PHY:
1042高速CAN收发器提供了控制器局域网（CAN）协议控制器和物理双线CAN总线之间的接口。为具有CAN协议控制器的微控制器,提供差分传输和接
收能力。
1.STB脚
STB脚不能悬空。STB脚芯片内部有上拉，悬空会使芯片一直处于待机模式。
2.VIO脚
VIO脚必须供电，不然实测无法通讯，引脚电平一直跳变。
3.120欧姆电阻
源端和终端都要加120欧姆电阻，这样用万用表测CANH和CANL之间的电阻应该是60欧姆。
4.TXD和RXD
TXD和RXD上不能串过大的电阻，不串电阻也可通讯。

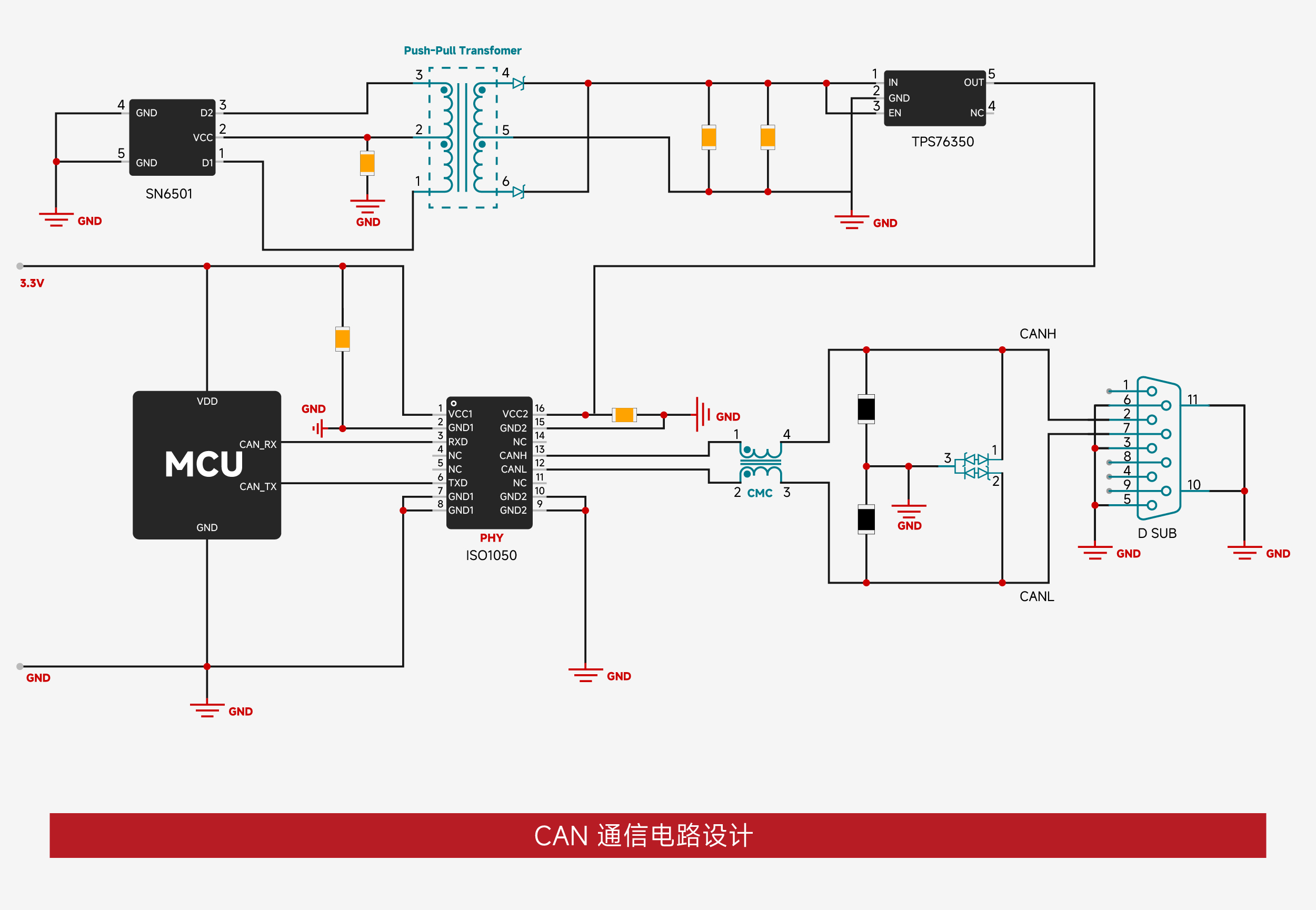

CMC：
在CAN 总线的共模噪声频率处，CMC 应具有尽可能高的电感值，表现为高阻抗抑制共模噪声的传播，电感值较小对于共模噪声的抑制效果会不佳，而电感值较大又会有尺寸和成本方面的限制。建议对于500kbps的CAN通信可以采用51uH电感值的 CMC，对于2Mbps的CAN FD 通讯可以采用100uH
电感值的 CMC。
防护器件：
TVS 管的选取，除了要考虑其瞬时响应特性，能快速泄放瞬间大能量，我们还应注意以下几个参数:
反向关断电压(VRWM)、击穿电压(VBR ) 、钳位电压(VCL ) 、最大额定电压(AMR)、峰值脉冲功率(PPP )、电容(Cd )。
该方案采用多路集成器件保护，电容<50pf,可以保证信号完整性同时，滤除杂讯、通过静电测试。满足：IEC61000-4-2,等级4，空气防护30KV，
SMC24，通过汽车级AEC-Q101认证。
典型应用场景
智能交通系统（ITS）
场景：路口摄像头、电子警察
工业物联网（IIoT）
场景：工厂自动化、机器人
新能源发电
场景：光伏逆变器、风电箱变
汽车域控制器
场景：TBOX、ECU、VCU域控制器
注：以上方案均为标准设计仅供参考，最终电路设计以现场需求为准，来电咨询可免费获取深入支持。
从 2018 年成立到 2026 年布局海外，沃虎电子靠 “品质过硬、价格实在、服务贴心、交期靠谱”，成了 1000 + 企业的可靠合作伙伴。
如果你也在找一家 “省心、省钱、省事” 的通信电子元器件供应商，不妨试试沃虎，毕竟，100+家上市公司的选择，总不会错。
选沃虎・真靠谱，不止是口号，更是 9 年 1000 + 客户用信任写下的答案。
