【方案应用领域】RS485在工业通讯领域的应用--第一期
在工业通讯系统中，物理层接口的选型直接影响总线节点的信号完整性、可靠性和系统成本。从PLC控制柜的多节点互联，到户外传感器网络的雷击防护，再到电机驱动场景的强电磁干扰抑制，每一处都对收发器、隔离器件、防护器件提出了具体且严苛的要求。
沃虎电子（VOOHU）围绕RS485工业通讯场景，提供全双工隔离型接口方案，涵盖数字隔离器、推挽变压器、共模电感、TVS/ESD/GDT防护器件及D-SUB连接器等全链路产品，助力工程师快速构建高可靠、低EMI的工业通信节点。
围绕工业RS485通讯场景，本文从一套全双工隔离型RS485接口方案出发，梳理关键器件的选型要点与设计考量，供硬件工程师参考。
为方便客户直观了解方案细节、快速匹配自身需求，沃虎官网(WWW.VOOHU.CN)设立解决方案专区：点击行业方案--解决方案，在这里可随时查阅各场景下的完整方案文档（含拓扑图、元件选型清单、性能参数表），下载针对各个细分领域的技术手册，还能获取方案落地案例的实测数据与优化建议。无论是前期方案规划、中期技术选型，还是后期问题排查，官网参考资源都能为客户提供精准支持，助力缩短设计周期、降低开发风险。
RS485概述
RS485（TIA/EIA-485）已成为工业现场总线的事实标准之一。从最初半双工两线制的多节点轮询，发展到如今全双工四线制的双向同时通信，RS485技术始终围绕三个核心目标持续演进：更远的传输距离、更强的抗干扰能力、更高的节点容量。
当前RS485接口设计面临两个关键挑战：一是复杂电磁环境下共模干扰抑制——工业现场电机、变频器、接触器等设备产生大量高频噪声，极易通过电缆耦合至通信总线，导致数据错误甚至芯片损坏；二是多节点系统中地电位差问题——不同设备间接地条件不一，地环路电流会引入工频干扰并加速接口老化。
工业通讯领域应用
核心子系统：全双工隔离架构与信号链路

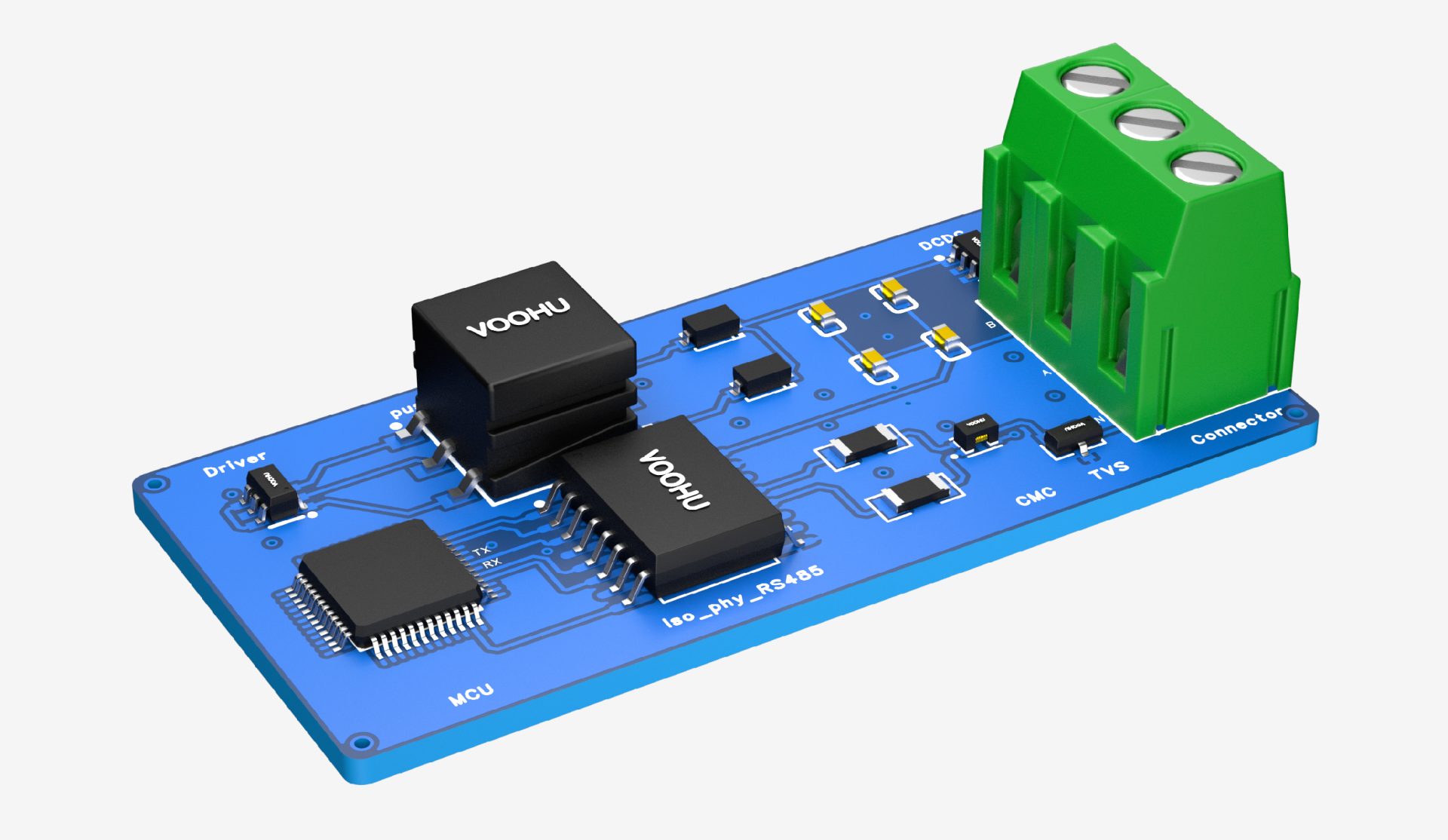

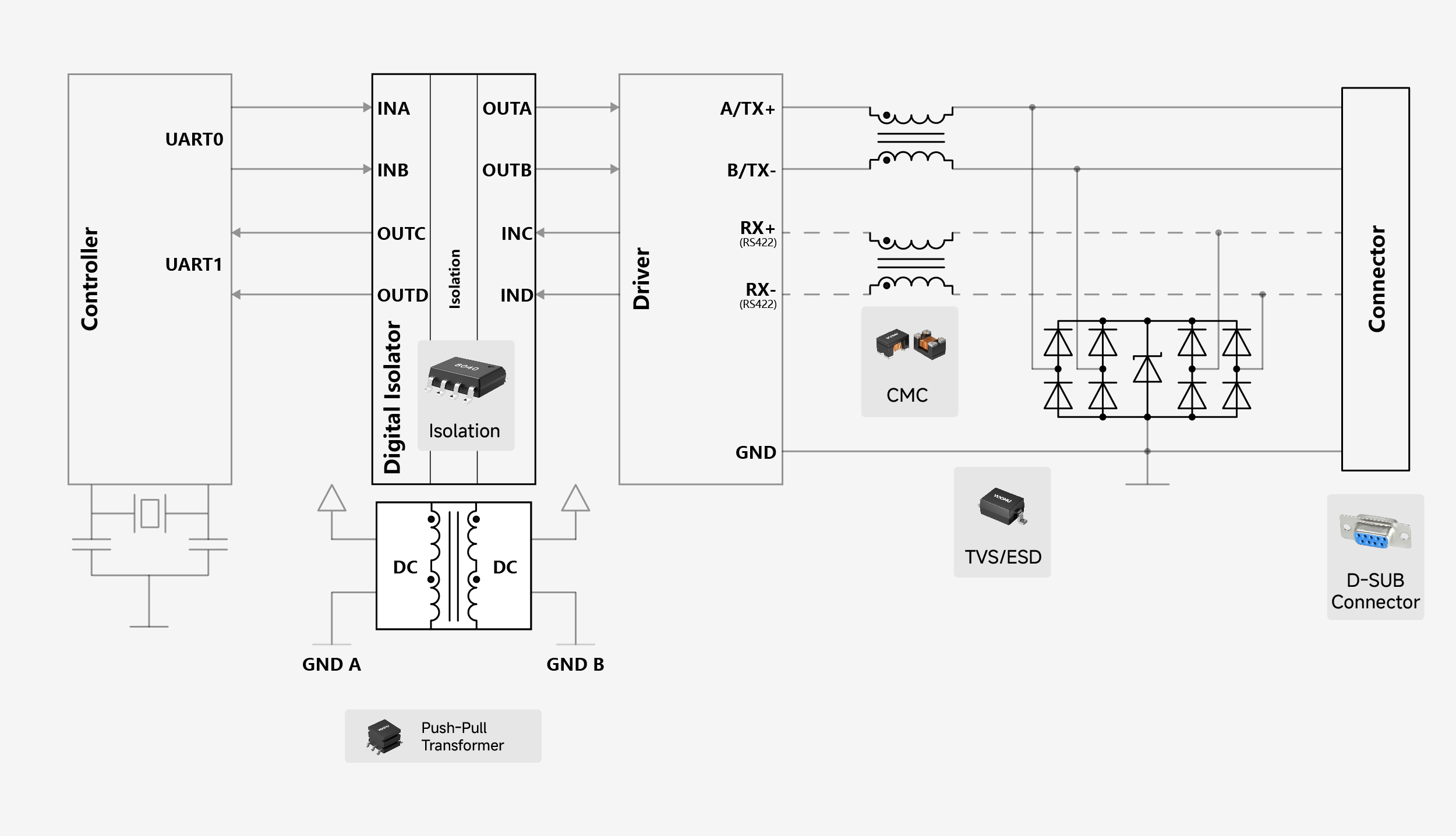

在全双工RS485接口中，整体信号链路为：控制器(UART TX/RX) → 数字隔离器 → RS485收发器（差分转换）→ 共模电感（EMC滤波）→ TVS保护阵列 → 总线连接器；电源链路为：系统电源 → DC-DC隔离电源 → RS485侧独立供电。该方案采用信号隔离与电源隔离双重架构，彻底切断控制器与总线之间的直流通路。
控制器选型要点
控制器提供UART串口TX/RX信号，作为通信主控单元负责数据处理与收发控制。全双工RS485模式下无需方向控制引脚（半双工需DE/RE方向切换），仅需TX/RX即可实现双向同时通信，通信效率显著高于半双工方案。推荐选用带有硬件UART外设的MCU，波特率支持115200bps以上，以满足工业实时性需求。
数字隔离器
数字隔离器负责隔离控制器与RS485侧的逻辑信号，阻断两侧直流通路，防止地环路电流和共模干扰窜入控制器，保护主控芯片。全双工通信实际仅需2通道（TX + RX），可选用双通道或四通道数字隔离器，隔离耐压建议不低于2500Vrms，传输速率不低于10Mbps，支持3.3V/5V双电压域，以适应不同MCU电平标准。
DC-DC隔离电源
DC-DC隔离电源为RS485侧电路提供独立隔离电源，配合数字隔离器完成“信号 + 电源”完全电气隔离，彻底切断地环路。这是隔离型RS485的核心设计环节，解决了不同节点间地电位差导致的干扰和芯片损坏问题。推荐选用输出功率1~3W的隔离型DC-DC模块，输入电压3.3V或5V，输出5V或3.3V（匹配收发器供电），隔离耐压不低于1500VDC。

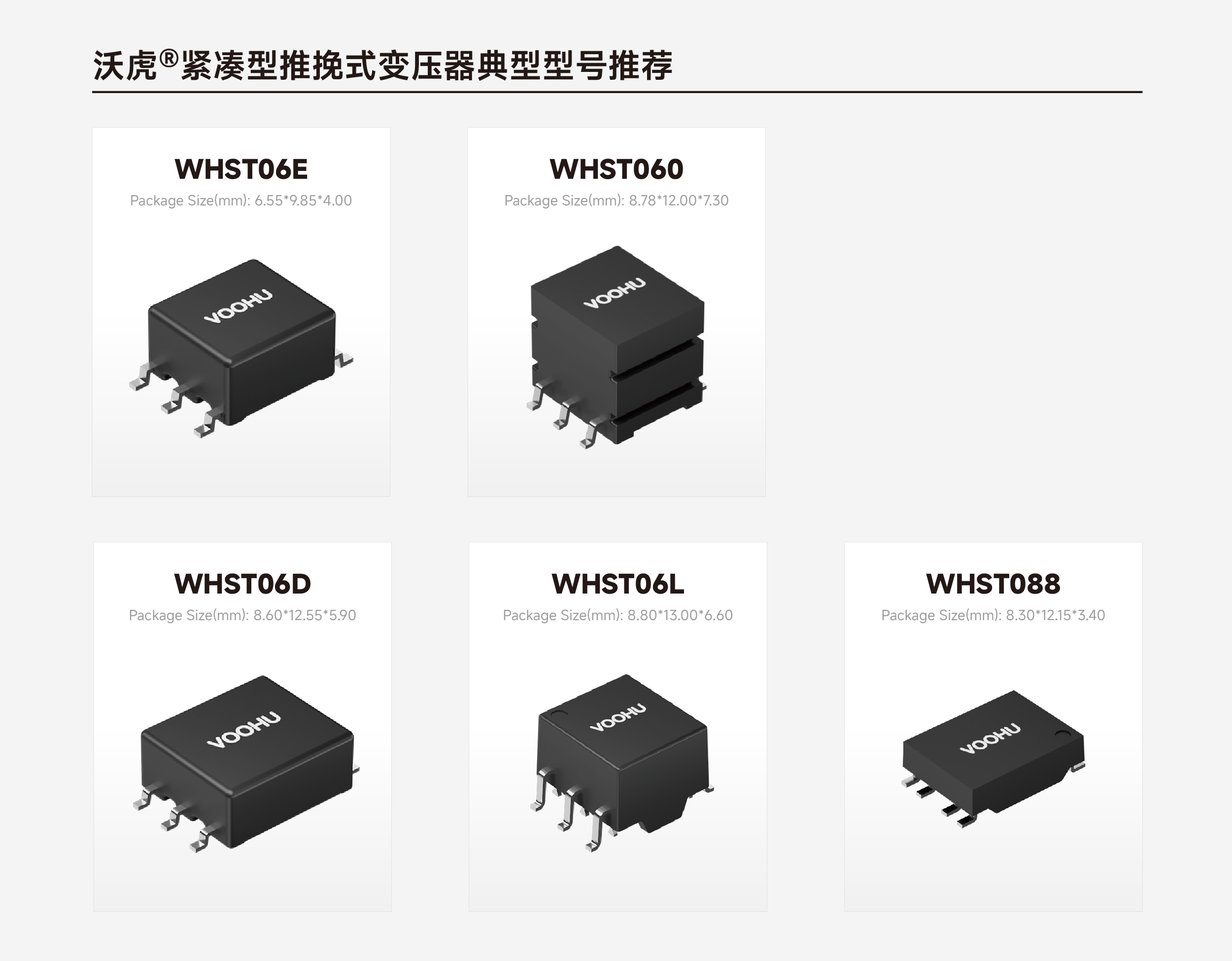

沃虎电子提供WHST06系列推挽式变压器，可搭配PWM控制器自行搭建隔离电源，典型型号WHST06D02A0（电感量100μH，匝数比1.2:1，隔离耐压2500VAC），支持-40~125℃宽温，适用于工业级RS485隔离供电设计。相比成品DC-DC模块，推挽变压器方案更具成本优势且尺寸灵活。
RS485收发器

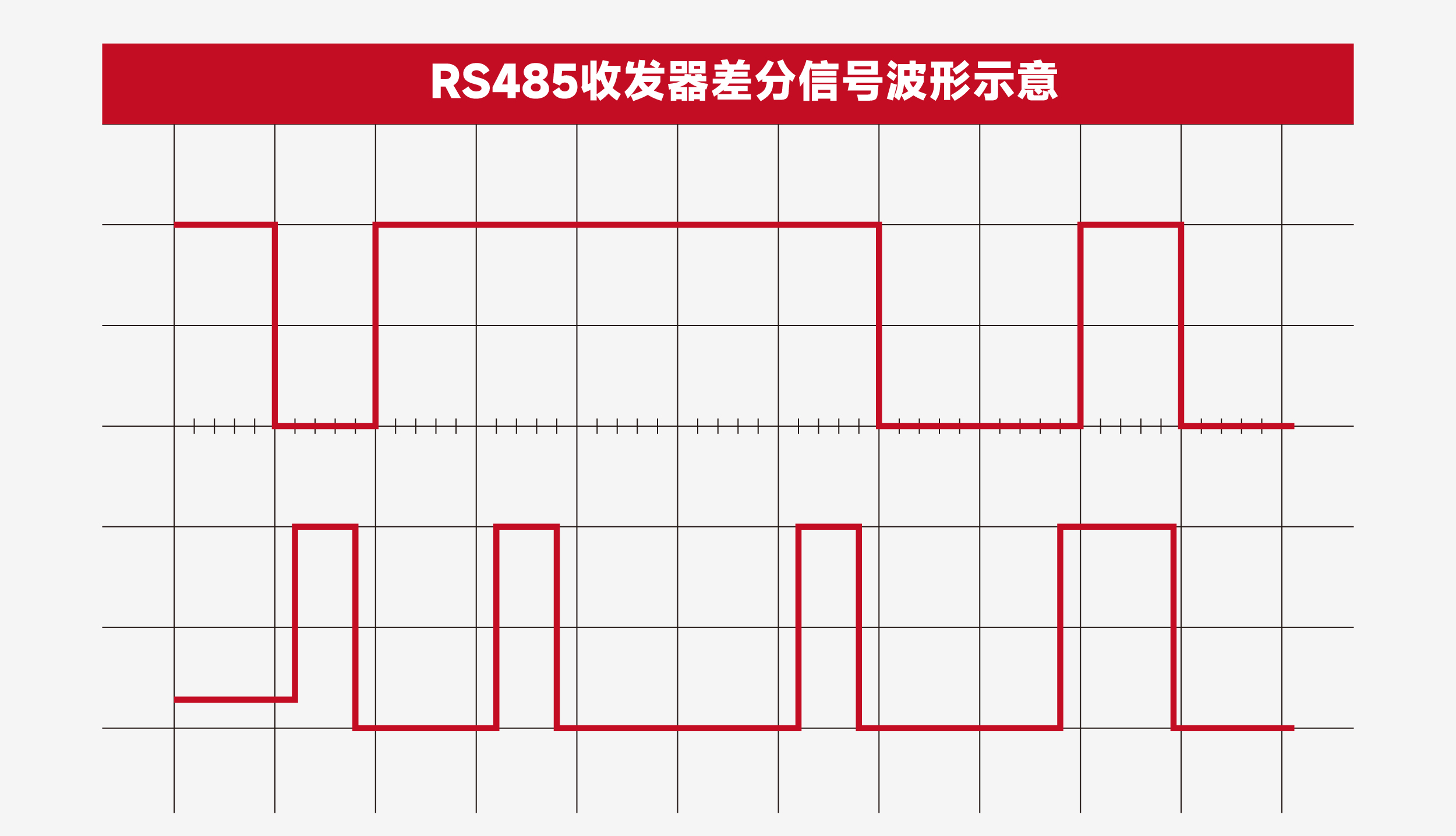

RS485收发器将UART单端信号转换为两对独立差分信号：发送差分对（TX+/TX-）和接收差分对（RX+/RX-），实现全双工差分传输。差分传输天然抑制共模干扰——两根线上的共模噪声幅度相等、相位相同，接收端差分运算后相互抵消。选型时关注：数据速率（建议≥10Mbps）、总线节点数（建议支持≥32个）、ESD防护等级（≥±15kV HBM）、共模电压范围（-7V至+12V为行业基准）。沃虎代理主流RS485收发器，并提供配套技术支持。
信号线用共模电感

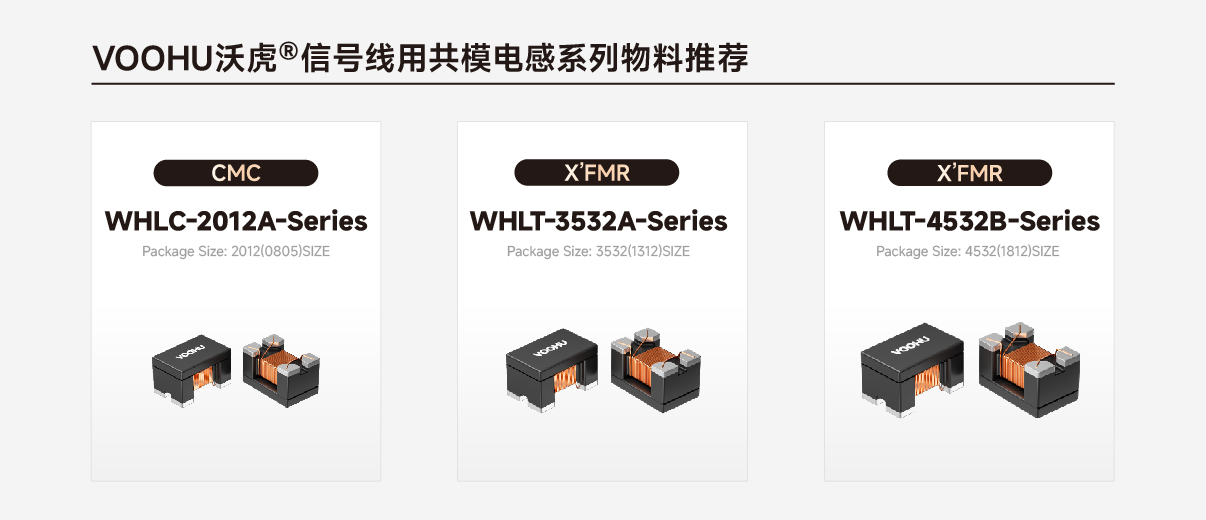

在发送和接收通道的差分线上分别添加共模电感，滤除总线上的高频共模噪声，提升系统EMC性能。共模电感对差模通信信号无影响——差模电流在磁芯中产生的磁通量相互抵消，电感几乎不呈现阻抗；而共模噪声同向流动，磁通量叠加，形成高阻抗阻隔。推荐共模阻抗600~2000Ω@100MHz，额定电流≥200mA，以满足RS485驱动能力同时兼顾滤波效果。
·2012系列（如WHLC-2012A-900T0）：90Ω@100MHz，0.35Ω，300mA，适合紧凑型节点
·3532系列（如WHAC-3225B-110U0）：550Ω@100MHz，0.8Ω，300mA，通用工业节点
·4532系列（如WHAC-4532A-220U0）：1200Ω@100MHz，1.4Ω，200mA，强干扰场景
TVS保护阵列
TVS瞬态抑制二极管阵列泄放总线上的ESD静电、雷击感应浪涌等瞬态过压，需覆盖共模过压（信号线对地）和差模过压（差分线之间）两种防护模式。推荐双向TVS，击穿电压6~9V（留足信号摆幅裕量），峰值脉冲功率≥350W（8/20μs波形），响应时间≤1ps，以满足IEC 61000-4-2（ESD）和IEC 61000-4-5（浪涌）标准。

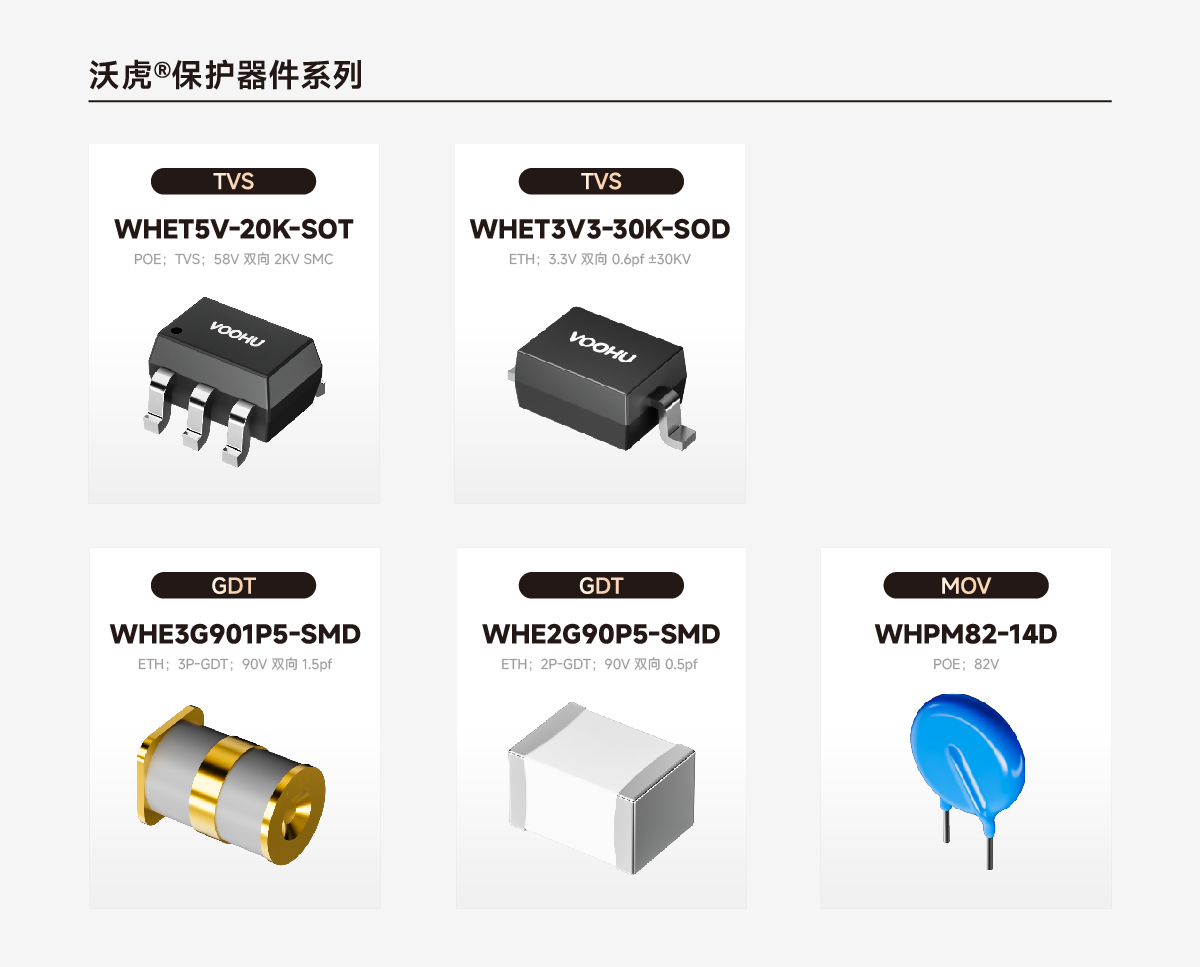

沃虎提供多种RS485专用TVS器件，如WHTA6V5B（6.5V双向，SOD123）和WHTA12V05B（12V双向，SOD323），结电容低至15pF以下，不影响高速信号完整性。 布局时，TVS应优先并联于A-B线之间（差模防护），其次每线对地（共模防护），并紧靠总线连接器。
防雷增强（户外场景）
若部署于户外或雷击风险环境，在TVS之前添加陶瓷气体放电管（GDT），进一步提升浪涌防护能力。GDT可承受kA级浪涌电流，但响应速度慢于TVS，因此需要TVS做二次钳位——形成GDT+TVS两级防护架构。推荐直流击穿电压90V、冲击放电电压≤700V、标称放电电流≥5kA（8/20μs）的GDT器件。
沃虎提供GDT气体放电管系列，型号如WHGT090V1P0A（3PIN，90V击穿电压，1pF电容）和WHGD090V1P0B（2PIN，90V），可与沃虎TVS组成完整防雷方案。
总线连接器与终端匹配
总线连接器对外提供物理接口，并引出隔离后的信号地，为总线提供共模参考电平。隔离后地仅在总线侧共地，不会形成地环路。当该节点为RS485总线端点节点时，必须为发送和接收差分对分别添加120Ω终端电阻，匹配RS485标准电缆特性阻抗，消除信号反射，保证长距离通信的信号完整性。

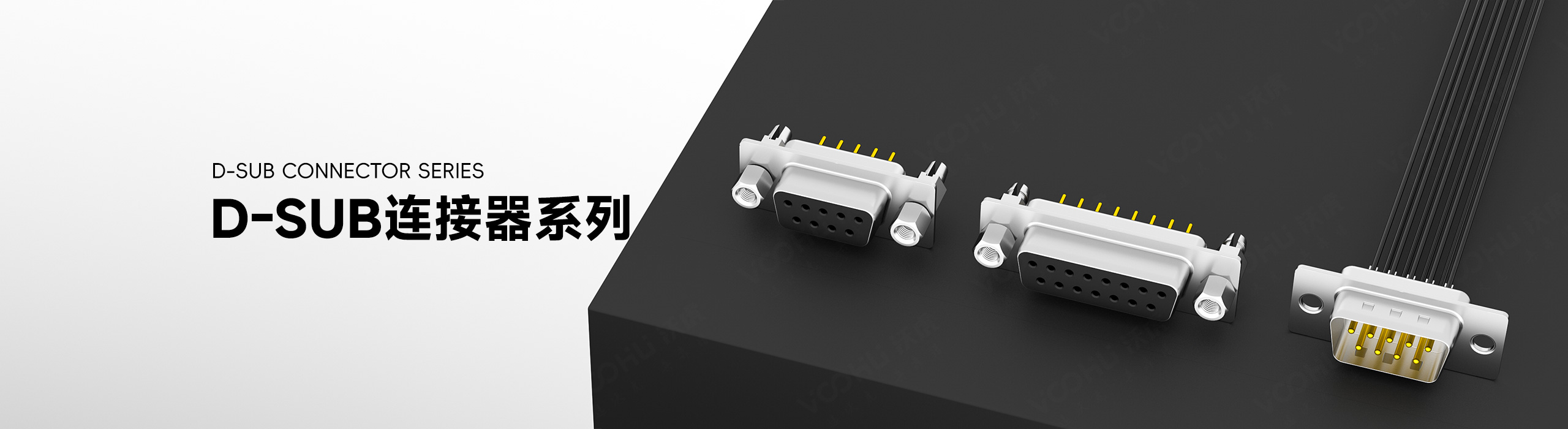

沃虎提供全系列D-SUB连接器（9针、15针、25针等）及标准接口，支持高密度插拔、镀金厚度可选，满足工业级耐用性要求。
以上是对全双工隔离型RS485接口方案的器件选型与设计要点梳理。从信号链路到电源隔离，从EMC滤波到过压过流防护，每一级都承载着明确的工程价值。实际设计中，还需结合具体MCU选型、PCB布局、总线拓扑、EMC认证要求等做针对性调整。
沃虎电子（VOOHU）围绕RS485应用提供完整的物理层配套器件：数字隔离器选型支持、WHST06系列推挽隔离变压器、2012/3225/4532系列共模电感、WHTA系列双向TVS、D-SUB连接器及GDT防雷器件，覆盖-40~125℃宽温，支持工业级应用。同时提供参考电路设计、免费样品及FAE技术支持，助力工程师快速构建稳定、高抗干扰的RS485总线节点。
RS485历经四十余年工业验证，从早期的半双工多点通讯演进到如今的全双工隔离架构，其生命力源于简单、可靠、低成本的核心优势。在工业4.0与边缘计算加速渗透的今天，RS485依然是与各类传感器、执行器、PLC互联最成熟、最经济的物理层方案之一。
