沃虎VOOHU技术专栏：以太网口过不了一致性测试？分立式网络变压器的选型、信号完整性与PoE偏磁设计精要

引言：小小网口，为何频频“翻车”

以太网口几乎是交换机、服务器、网关、工业控制器、安防设备的标配，看上去高度标准化、似乎“随便选选就能用”。但真正做过产品的工程师都知道，网口恰恰是最容易“翻车”的地方：IEEE 802.3 一致性测试的回波损耗或共模抑制不达标、PoE 上电后链路异常或网口发烫、EMI 辐射超标被实验室“打回”、长距离传输误码率偏高……追根溯源，问题常常出在那颗夹在 RJ45 与 PHY 之间、不起眼的网络变压器（隔离 / 信号变压器）身上。

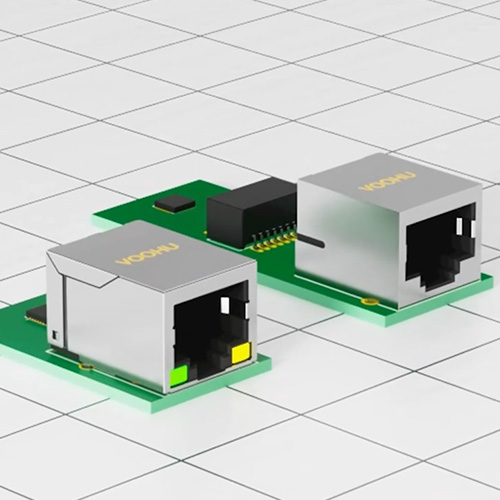

如今集成式网口（把磁性元件做进 RJ45 的 MagJack）很流行，省板位、好布线；但在信号完整性裕量、灵活布局、PoE 大电流承载、宽温工业与车规场景下，分立式网络变压器仍有不可替代的优势。本文聚焦分立式网变：它到底在做什么、随速率升高难在哪里、PoE 下又藏着哪些“隐形杀手”，并给出沃虎VOOHU的务实选型建议。

一、网络变压器到底在做什么

1. 三大核心职责

网络变压器看似只是一颗“小磁环”，却同时扛着三件大事：其一，直流隔离——在 RJ45 与 PHY 之间提供 1500～5000Vrms 的隔离耐压，既满足安规，也抵御线缆引入的共模浪涌与地电位差；其二，共模噪声抑制——通过中心抽头与共模结构提高共模抑制比（CMRR），把线缆拾取的共模干扰挡在芯片之外，同时抑制本地噪声向外辐射；其三，信号耦合与阻抗匹配——以接近 1:1 的匝比把差分信号无失真地耦合过去，并配合端接实现 100Ω 阻抗匹配。三者任何一个没做好，网口都可能“看似能通、实则不过测”。

2. 决定成败的关键电气参数

选型时最该盯住几个参数：开路电感（OCL）决定低频段的回波损耗与下垂，OCL 不足会让 1000BASE-T 的近端回损在低频翘头、测试不过；漏感与层间电容决定高频段的插入损耗与回损，二者过大时，2.5G/5G、10G 等高速率的眼图与回损会迅速恶化；共模抑制比（CMRR）与差 / 共模阻抗决定 EMI 与抗扰表现；隔离耐压（Vt）则关乎安规与防雷。理解这些参数“分别管哪一段频率、哪一项指标”，是分立式网变选型的基本功。

二、速率越高，SI 越难：回损、插损与 CMRR

1. 带宽随速率水涨船高

从 1000BASE-T 到 2.5G/5G，再到 10GBASE-T、18G，奈奎斯特频率一路抬升——10GBASE-T 的信号能量已延伸到约 400MHz。这意味着网络变压器必须在更宽的频带内同时压住插入损耗与回波损耗，对绕组结构、磁芯材料与寄生参数的控制要求陡增。分立式网变的好处在于可针对目标速率优化绕组与磁路，把全频段回损做进模板以内，给高速 PHY 留出宝贵的 SI 裕量。

2. CMRR 与 EMI 是一体两面

共模抑制不足，线缆上的共模电流就会变成辐射源，让 EMI 测试超标；反过来，外界共模干扰也更容易窜入 PHY 造成误码。要顺利过认证，既要选 CMRR 足够高的网变，也要配合 Bob Smith 端接网络与必要的信号线共模电感，把共模回路“收”干净。

3. 布局决定下限

再好的网变也救不了糟糕的布局。实践要点包括：变压器尽量贴近 RJ45、缩短高压隔离区走线；PHY 侧差分对严格等长、阻抗连续；隔离区做好分割（机壳地与信号地经 Bob Smith 高压电容耦合），且高速差分对绝不跨越分割缝；中心抽头去耦与共模端接元件就近放置。

三、PoE 下的“隐形杀手”：中心抽头偏磁与饱和

当网口要兼做 PoE 供电时，真正的考验才开始。4 对 PoE（4PPoE）乃至 802.3bt PoE++（Type 3/4）会通过网络变压器的中心抽头注入较大的直流电流。这股直流会让磁芯的工作点发生偏移、等效开路电感下降——如果网变的 PoE 电流裕量不足，磁芯就可能逼近甚至进入饱和：OCL 跌落导致低频回损与 CMRR 崩坏、链路误码，绕组与磁芯还会异常发热。因此做 PoE 网口绝不能只看速率，必须核对网变的“PoE 电流能力”。沃虎网变在规格中明确标注了从 non-PoE、4PPoE（最高约 3000mA）到 PoE++ 的承载等级，工程师应按 PD 功率与每对电流，选择电流裕量与隔离耐压都匹配的型号。

四、沃虎VOOHU 分立式网络变压器选型建议

沃虎VOOHU的以太网变压器覆盖 10/100、100/1000、2.5G/5G、10G、18G BASE-T 全速率，提供单口至五口、SMD/DIP/低高度多种封装，工作温度最宽可达 -40~+125℃（并有 -55~+150℃ 等工业 / 车规友好等级），隔离耐压覆盖 1500～5000Vrms，PoE 能力从 non-PoE 到 4PPoE 3000mA、PoE++ 一应俱全。命名上可速记：WHSG/WHDG 为千兆单 / 双口，WHSQ/WHDQ 为 2.5G/5G，WHSM 为 10G/18G。

推荐选型流程：第一步，按链路速率确定带宽与回损 / 插损模板；第二步，按端口数与 PIN / pitch 选定封装与安装方式；第三步，判断是否 PoE 及 PD 功率，据此选 PoE 电流等级与隔离耐压；第四步，按工作环境定温度等级；第五步，向原厂索取 S 参数与规格书，逐项核对回损、插损与 CMRR。下表按速率与典型应用给出沃虎对照，点击可查看真实在架品类与料号：

注：表中为各速率代表型号与品类，具体料号、PoE 等级与温度等级以点击进入的产品页与规格书为准；沃虎亦支持按需定制选型。

在端口层面，沃虎VOOHU还能一站式提供配套：需要省板位时可选集成磁性的集成式RJ45网络接口，需要更强 EMI 抑制时叠加信号线共模电感，端口防护可搭配 ESD / 双向TVS / GDT，PoE 供电侧可选 PoE 电源变压器，再加上以太网 PHY 与交换芯片，把“连接器—磁件—防护—供电—芯片”整端口方案一次配齐。

结论：把网口的“地基”打牢，一次过测

分立式网络变压器，是以太网口信号完整性与可靠性的地基。把 OCL、回损 / 插损模板、CMRR、PoE 电流与隔离等级一次选对，就能让一致性测试一次通过、EMI 留足裕量、PoE 工况下不饱和不发烫。沃虎VOOHU以全速率网络变压器为核心，配齐连接器、共模电感、保护器件、PoE 变压器与以太网芯片，并提供专业 FAE 选型支持、ISO9001/ISO14001 体系与 RoHS/REACH/CE 认证、面向数据通信的样品与规格书快速响应。把网口的地基交给沃虎——靠谱的网变，撑起靠谱的连接。
