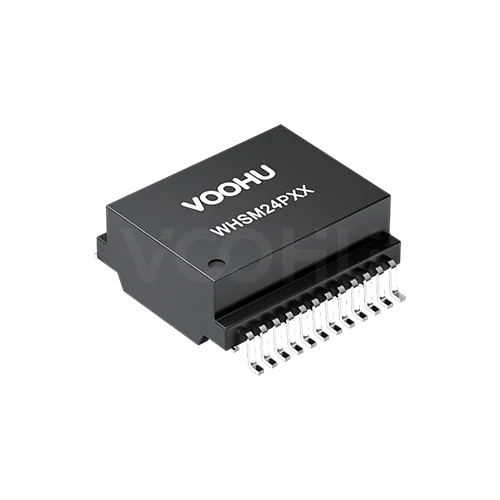

WHSM24P01P1 4PPoE网络变压器
单口网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，支持4PPoE（最大1440mA）。工作温度0～+85°C。
- 端口数
- 单口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- 4PPoE（最大1440mA）
- 工作温度
- 0～+85°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSM24P01P1。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSM24P01P1 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06FAQ
FAQ 以太网变压器：WHSM24P01P1
18G BASE-T 变压器的指标和 10G 的差在哪里？
差在两处：频段从 500 MHz 延伸到 800 MHz，而且串扰与共模抑制是 Min 限定值，不是 Typ。 WHSM24P01P1 的 Cross Talk 从低频段的 -40 dB Min 收紧到最高频段的 -18 dB Min，Common Mode Rejection 在 400–800 MHz 段为 -15 dB Min。Min 意味着这两项可以直接进最坏情况预算；而本族 10G 型号的这两项标注为 Typ，只能作设计参考。规格书另列 DCMR 一项，同样按三段给 Min 值，做链路裕量核算时不要遗漏。
WHSM24P01P1 能带多大 PoE 负载？
规格书写 PoE Support 60W，每个磁性 channel 支持 720 mA、全通道合计 1440 mA DC balance current。 1440 mA 是该端口两个 channel 合计的能力，不是任一条中心抽头路径的额定，也不是 720 mA 乘以线圈数。布铜时按每条 720 mA 均衡设计四条路径，铜宽按实际铜厚与允许温升计算。
什么时候该选 18G 的 WHSM24P01P1，而不是 10G 型号？
当链路要求超出 10G 的 500 MHz 定义范围，或者项目必须按限定值签核而不能接受典型值时。 这两点是 WHSM24P01P1 与本族 10G 型号的实质分界：前者定义到 800 MHz，后者到 500 MHz；前者的串扰与共模抑制是 Min，后者是 Typ。如果链路本身是 10GBASE-T、且裕量分析接受典型值，10G 型号在成本与供货上通常更合适。工作温度方面本款为 0 °C 至 +85 °C。
