40A电流互感器能否测量50A峰值？峰值电流与选型指南
前两天，一位做电源检测的工程师通过沃虎官网联系到我们。他正在设计一个90kHz连续正弦电流的检测方案，一次侧峰值电流50A，手边有一颗WHPT-EP100-018电流互感器，但规格书上额定值写的是40A Max。
他提了三个问题：
50A峰值算不算超了40A？
温升扛不扛得住？
就算温升过了，磁芯会不会饱和？
50A峰值到底超不超40A？
很多工程师第一反应是“50 > 40，肯定超了”。但咱们得先搞清楚一个基本概念——峰值和有效值是两码事，有效值才是发热的根儿。客户这边是连续正弦波，有效值 = 峰值 ÷ √2。

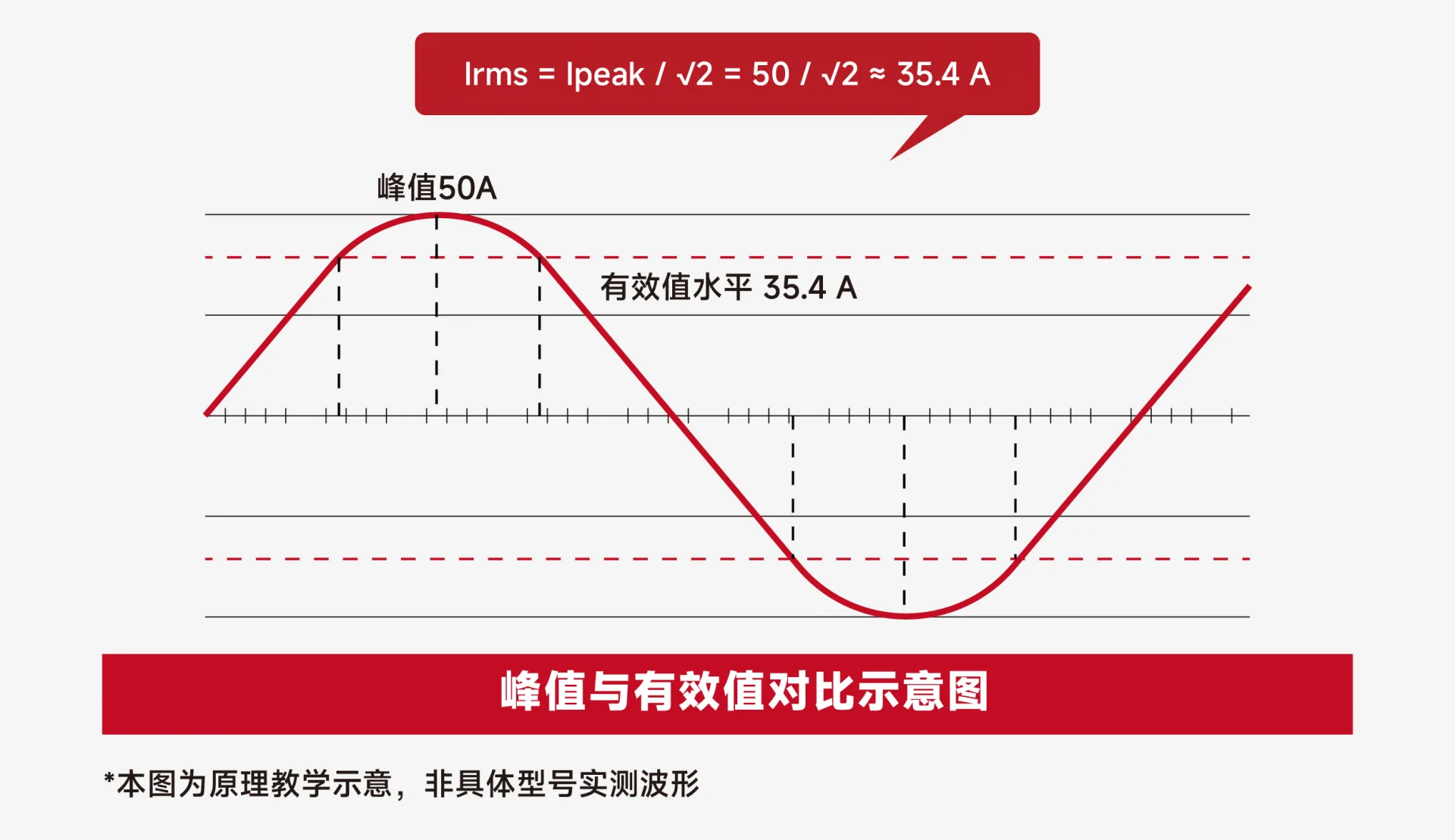

50A峰值 ÷ 1.414 ≈ 35.4A有效值
所以这不是“50对40”的问题，而是“35.4A有效值”落在了30A和40A两个测试点之间。从发热量级上看，这个工况并没有超出40A的额定边界。
温升到底行不行？
调了一下这颗料的温升数据：
测试环境约25℃，产品初始温度25.4℃：
|
加载电流 |
稳定温度 |
温升 |
|
30A有效值 |
52.4℃ |
27.0℃ |
|
40A有效值 |
75.5℃ |
50.1℃ |
计算温升用的是“稳定温度”减“初始温度”，而不是减环境温度——52.4℃减25.4℃才是27℃。
客户这个35.4A有效值正好夹在30A和40A之间，可以参考这两组数据做粗略估算，但这只是纸面推算。
90kHz下的绕组交流损耗、磁芯损耗、后级采样电阻值、PCB散热条件、机箱通风状况，些都会显著影响最终温升。纸面推算只能给个方向，实际还得上板子跑。
建议：
先拿这颗料在实际工况下跑到热稳定再测温度，别只靠数据手册拍板。
磁芯会不会饱和？
这个点是很多工程师容易搞混的。40A Max是额定电流，不是饱和电流。
磁芯饱和不饱和，看的不是一次电流有多大，而是磁通密度有没有超限。磁通密度跟以下因素有关：
二次总感应电压（不只是采样电阻上的电压）
工作频率（90kHz）
匝数（100匝）
磁芯有效截面积（Ae ≈ 10.7mm²）
以WHPT-EP100-018为例，在90kHz下，二次总感应电压每增加1V有效值，磁通密度峰值大约增加2.34mT。规格书上给的典型Bmax参考值是220mT。
如何判断磁芯有没有饱和：
按实际二次总感应电压算出来的Bpk要低于220mT，还得留裕量。
看输出波形——是否出现幅值压缩、局部塌陷或比例失真，这些现象可作为排查磁芯饱和的重要依据。
检查输出幅值跟一次电流是否还保持线性关系。
三条都满足，就可以判定磁芯在当前工况下没有饱和。
最终选型建议

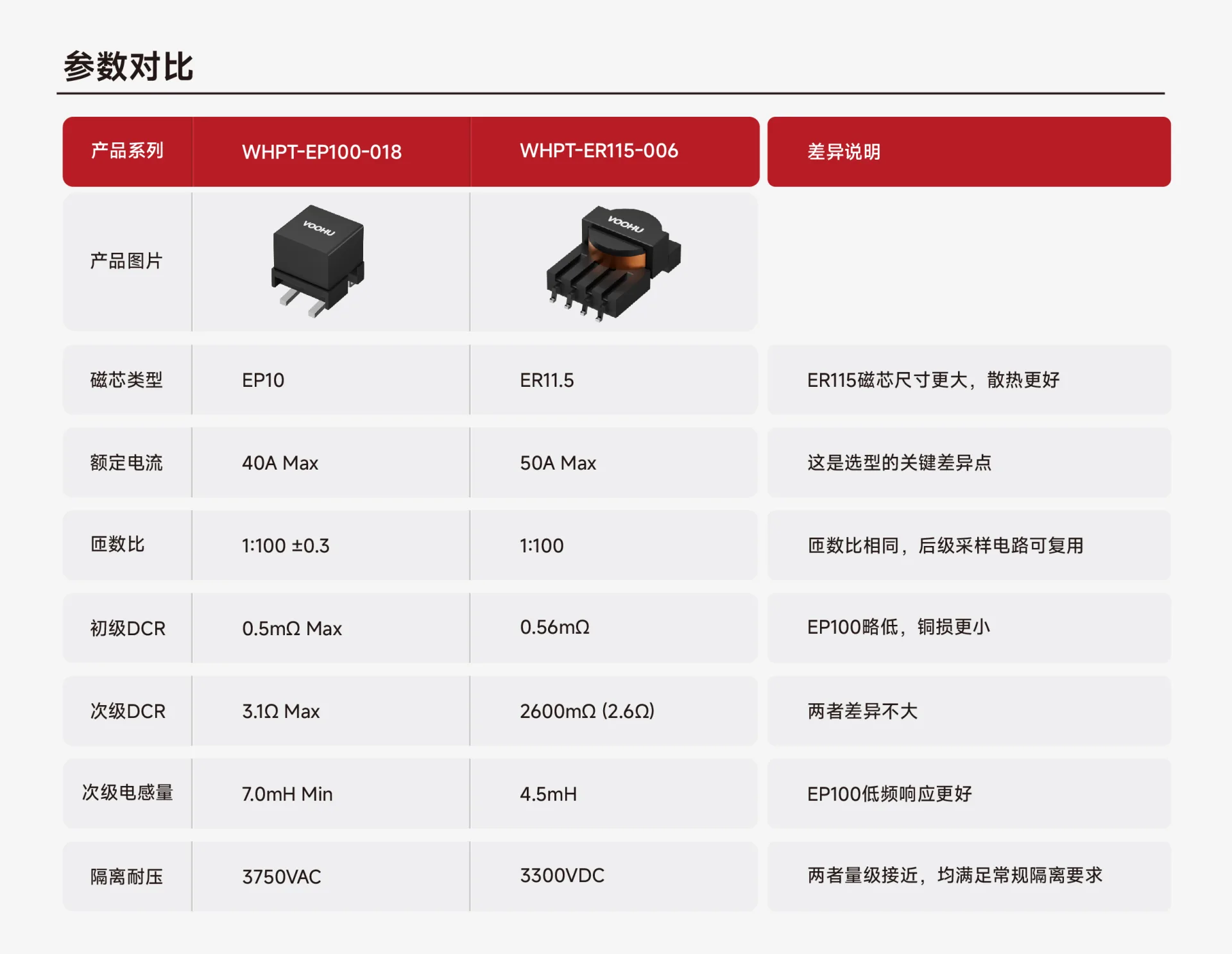

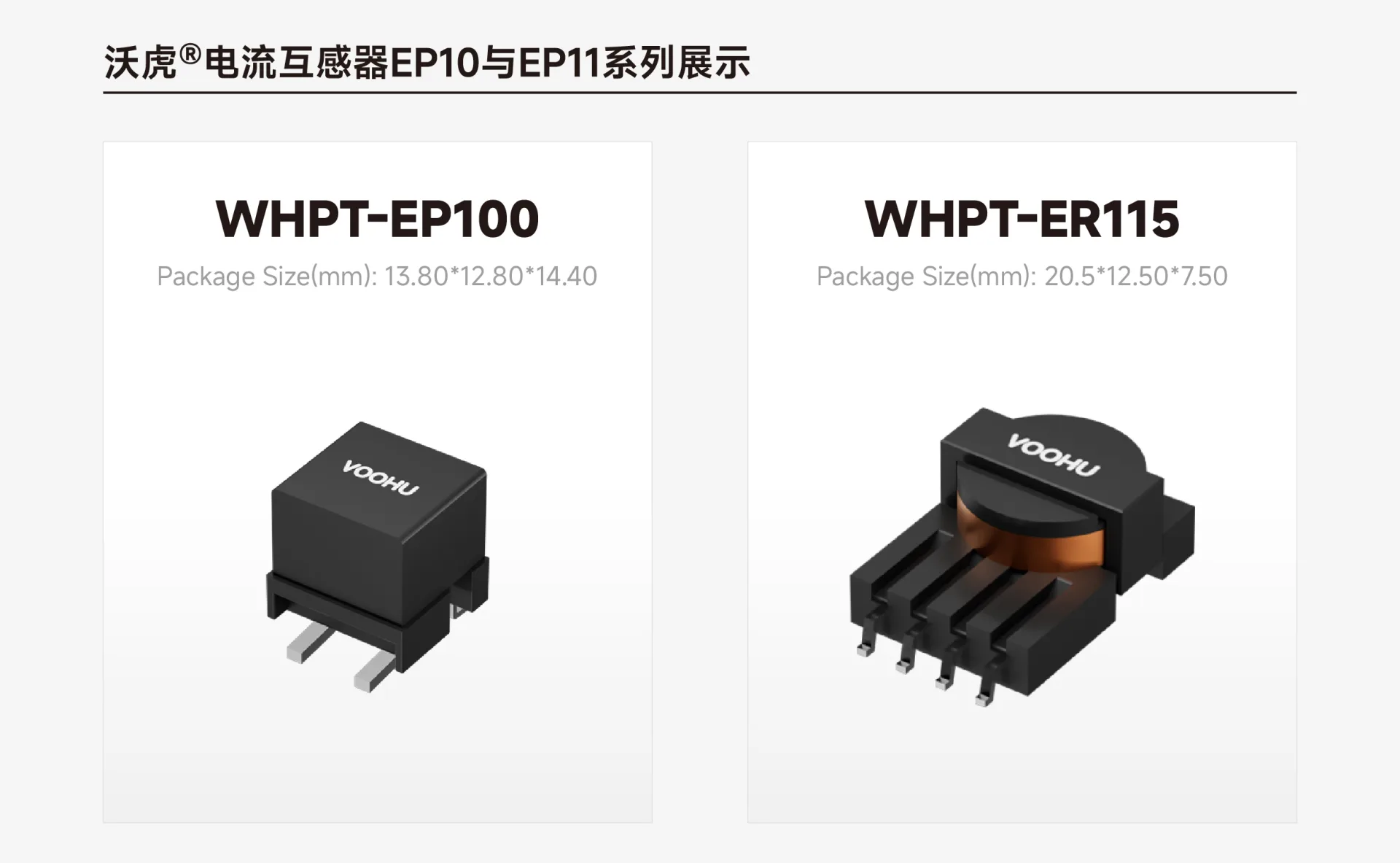

综合来看，WHPT-EP100-018从温升角度“勉强能跑”，但从产品定位和长期可靠性考虑，我们最终推荐客户直接换WHPT-ER115-006。
理由有三点：
额定电流直接对得上。 WHPT-ER115-006标注的就是50A Max，不用纠结“超不超”的问题。
匝比相同，后级不用改。 同样是1:100匝比，现有采样电路和换算逻辑可以直接沿用。
频率覆盖没问题。 该系列工作频率范围20kHz~1MHz，90kHz完全在舒适区。
针对本项目，建议按照以下步骤完成验证：
1. 使用实际90kHz、50A峰值正弦电流；
2. 接入真实采样电阻、整流及钳位电路；
3. 在目标PCB和外壳中运行至温度稳定；
4. 记录产品最高温度及温升；
5. 测量二次总感应电压并计算磁通密度；
6. 检查输出比例、幅值和波形完整性。
如果你在电流互感器选型中也遇到类似的困惑，欢迎随时联系沃虎电子技术支持团队——我们工程师之间，用技术说话。
选型与方案支持
沃虎电子（VOOHU）拥有完整的电流互感器产品矩阵——覆盖EP7、EP10、ER11.5、EF12.6、EE5等多种磁芯尺寸，原边电流从5A到50A，匝数比从1:20到1:200可选。同时，沃虎还提供配套的采样电阻、TVS/ESD防护器件以及推挽式变压器等周边元件，可围绕电流检测构建完整的信号链与隔离方案。
常见问题 FAQ
Q：沃虎WHPT系列40 A额定电流的电流互感器，到底能不能测50 A峰值电流？
A: 不能简单按照“50＞40”判断，需要先确认电流波形。
对于无直流偏置的连续纯正弦波，50 A峰值对应约35.4 A有效值（50÷√2），低于40 A RMS的额定上限，因此从电流有效值这一指标看没有超出额定范围。其他波形应根据波形和占空比重新计算有效值；普通电流互感器不适用于连续直流检测。
Q：电流互感器规格书上的“额定电流40A”是什么意思？超过了一定会坏吗？
A：额定电流是设计边界，不是“超过就坏”的绝对红线。
40A Max”通常有两层含义：
· 热边界：在40A有效值下，温升在设计允许范围内（通常40~50℃）
· 磁边界：在40A峰值下，磁芯不会饱和
超过40A不一定立即损坏，但可能出现以下情况：
1. 温升超标，长期工作影响寿命
2. 磁芯进入非线性区，输出波形失真
3. 精度下降，测量误差增大
Q：电流互感器磁芯饱和怎么判断？只看电流大小够吗？
A：不够。磁芯饱和需要结合频率、匝数、磁芯面积和二次总感应电压综合计算。
