【常见问题解答】集成式RJ45（Mag-Jack）应用三大常见问题解答
集成网口（Mag-Jack）把网络变压器、共模电感、Bob Smith 端接和指示灯集成在 RJ45 内部。其管脚包含差分脚、中心抽头、NC、GND、LED 等不同功能，接法各不相同。网口不通、指示灯不亮、EMC 不达标这三类问题，多数并非器件损坏，而是管脚接线错误。
沃虎电子(VOOHU)按现象、根因、正确做法、自检四部分，说明这三类常见的接线错误，供网口设计与调试参考。
器件内部结构与管脚定义
集成网口将变压器、共模电感、Bob Smith 端接、指示灯集成在 RJ45 内部，管脚同时包含差分脚、中心抽头、NC、GND、LED 等不同功能。接线前应对照规格书逐脚确认其定义。
问题一：网口不通 / 发送异常中心抽头接地不当
典型现象：
链路无法建立、偶发丢包、发送眼图变差、PHY 发热偏大。
根因：

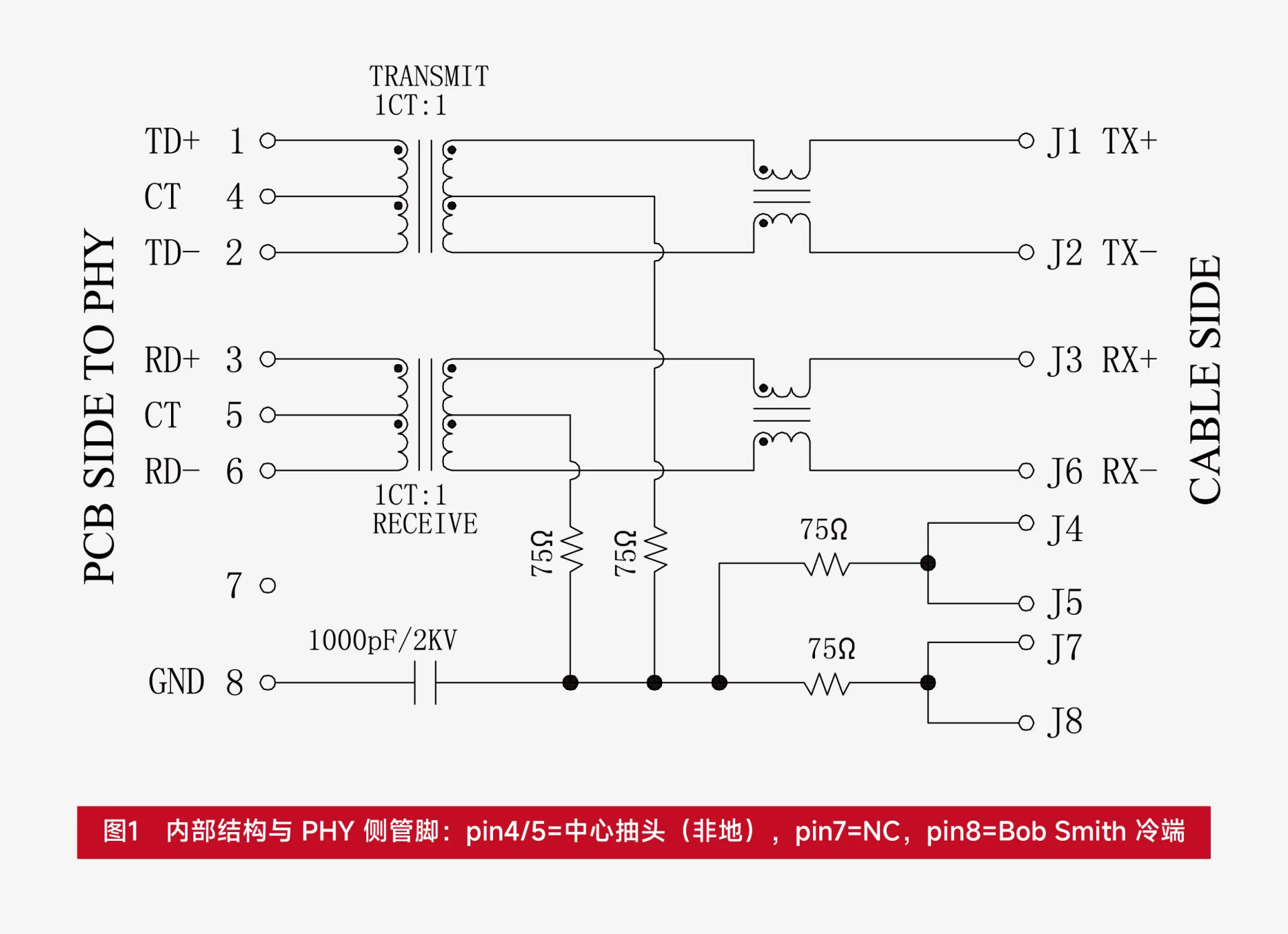

pin4/5 是变压器 PHY 侧的中心抽头，不是地。中心抽头的接法取决于 PHY 的发送驱动类型：
电流型 PHY（如 TI DP83822）：
发送级需经中心抽头注入偏置电流，中心抽头须接供电（AVDD / VCC）。悬空或硬接地会使驱动缺少偏置电流，发送异常。
电压型 PHY（如 景略 JL1111B）：
发送级自建共模电平（具体值见 PHY 手册），要求中心抽头 DC 悬空、仅经电容对地。硬接地会使共模电平被短路。
两种情况下，中心抽头都不应直接硬接地。
正确做法：
按 PHY 驱动类型处理，并以 PHY 手册的 MDI 参考电路为准：
电流型：
中心抽头经磁珠 / 滤波接到供电，再就近退耦到地。
电压型：
每个中心抽头各经 0.1µF 电容到信号地、保持 DC 悬空；TX、RX 中心抽头分开退耦（每脚各一颗，不并联），以减小串扰。
问题二：指示灯不亮LED极性接反
典型现象：
LINK / ACT 指示灯中有一只不亮，通常是与另一只接法相反的那只。
根因：
PHY 的 LINK / ACT 指示脚多为低电平灌电流驱动（开漏拉低点亮），标准拓扑为：VDD → 限流电阻 → LED 阳极，LED 阴极 → PHY 指示脚。若将限流电阻 / VDD 接到阴极、PHY 指示脚接到阳极，LED 反偏、不亮。集成网口的 LED 阳极 / 阴极在内部固定，不能按脚号顺序推断。
正确做法：
对照规格书，每只灯均按阳极经限流电阻到 VDD、阴极到 PHY 指示脚接线（两只灯电路方向一致）
注意：
两只灯的管脚顺序未必相同。本例（图 2）中绿灯阳极为 pin9、黄灯阳极为 pin12，阴极均在中间的 pin10 / pin11，呈镜像排列。应按每只灯各自的阳极 / 阴极定义接线，不能套用同一脚序，否则反偏不亮。
限流电阻按 VDD 与目标亮度取值，不超过 PHY 的灌流上限（常见约 8~12mA）
问题三：Bob Smith接地与防护
典型现象：
共模辐射超标、浪涌 / 雷击易损、热插拔静电损伤 PHY。
根因：
Bob Smith 端接的冷端（pin8）若接信号地而非机壳地，线缆引入的共模噪声会回流至信号地，降低 EMC 余量。
MDI 差分对若无 ESD 防护，插拔静电会直接冲击 PHY
正确做法：
接地：
Bob Smith 冷端（pin8）接机壳地（PE）；信号地与机壳地在单点经 R(1MΩ) 并联 C(1nF / 2kV) 相连，为共模噪声提供交流回流路径，同时以高阻隔断直流地环路并泄放静电。
ESD：
集成网口的线缆侧差分对位于封装内部、PCB 上无法引出，ESD 只能加在 PHY 侧差分对（PHY 与内部变压器之间），并选用低结电容（<1pF）阵列，以免影响信号完整性。
浪涌：
同样受线缆侧无法引出的限制，只能在可引出的节点（屏蔽壳 / Bob Smith 冷端 / 中心抽头对 PE）加 GDT + 压敏；室外、工业端口应预留。
总结
集成网口减少了外围器件，但仍需正确理解管脚定义与 PHY 接口。中心抽头的接法、LED 极性、Bob Smith 的接地方式，直接影响网口能否连通、指示灯是否点亮、EMC 是否达标。在原理图设计阶段即对照规格书的内部结构图与 PHY 手册的 MDI 参考电路，可在投板前避免大部分此类问题。
选型与方案支持
网口的连通、EMC与可靠性，取决于集成网口内部器件与外围防护的匹配。沃虎电子（VOOHU）提供从集成网口、网络变压器、音频变压器到共模电感、TVS/ESD/GDT防护器件的配套选型，覆盖信号链的隔离、滤波与防护环节，这一支持能力已系统融入沃虎的八大解决方案体系——从数据通信、工业控制到储能BMS等应用领域，帮助工程师在设计阶段规避本文所述的接线与防护问题，缩短选型与调试周期。
常见问题 FAQ
Q：把信号接到 1 脚，却在 4 脚测不到输出，是变压器坏了吗？集成网口的中心抽头（如 pin4/5）可以直接接地吗？
A：不可以。中心抽头的接法取决于 PHY 的发送驱动类型：电流型 PHY 需将中心抽头接供电以提供偏置电流，电压型 PHY 需 DC 悬空、仅经电容对地。直接硬接地会造成发送异常（电流型）或共模电平被短路（电压型），具体以 PHY 手册的 MDI 参考电路为准。
Q：怎么判断手上的 PHY 是电流型还是电压型？
A：查 PHY 数据手册的发送驱动说明或 MDI 参考电路：中心抽头接供电的多为电流型（如 TI DP83822），中心抽头不接供电、仅电容退耦的为电压型（如 ADI ADIN1200）。若无法确定，可将 PHY 型号提供给沃虎电子技术支持，协助确认中心抽头接法并给出对应参考电路。
Q：两只指示灯只亮一只，是器件坏了吗？
A：多为 LED 极性接反，而非损坏。集成网口的 LED 阳极 / 阴极在内部固定，且两只灯的管脚顺序可能镜像（见本文图 2），不能套用同一脚序。对照规格书按每只灯各自的阳极 / 阴极、配合 PHY 驱动极性接线即可。
Q：集成网口内部已含变压器，还需要另加 ESD / 浪涌防护吗？
A：多为 LED 极性接反，而非损坏。集成网口的 LED 阳极 / 阴极在内部固定，且两只灯的管脚顺序可能镜像（见本文图 2），不能套用同一脚序。对照规格书按每只灯各自的阳极 / 阴极、配合 PHY 驱动极性接线即可。
Q：批量来料时如何快速确认集成网口本身是否正常？沃虎能提供哪些支持？
A：沃虎电子可提供对应型号的来料判定标准与测试条件，并按 PHY 驱动类型给出中心抽头、LED、接地与防护的参考电路，协助在设计与来料环节快速定位问题、缩短调试周期。
沃虎电子(VOOHU)按现象、根因、正确做法、自检四部分，说明这三类常见的接线错误，供网口设计与调试参考。
器件内部结构与管脚定义
集成网口将变压器、共模电感、Bob Smith 端接、指示灯集成在 RJ45 内部，管脚同时包含差分脚、中心抽头、NC、GND、LED 等不同功能。接线前应对照规格书逐脚确认其定义。
问题一：网口不通 / 发送异常中心抽头接地不当
典型现象：
链路无法建立、偶发丢包、发送眼图变差、PHY 发热偏大。
根因：
pin4/5 是变压器 PHY 侧的中心抽头，不是地。中心抽头的接法取决于 PHY 的发送驱动类型：
电流型 PHY（如 TI DP83822）：
发送级需经中心抽头注入偏置电流，中心抽头须接供电（AVDD / VCC）。悬空或硬接地会使驱动缺少偏置电流，发送异常。
电压型 PHY（如 景略 JL1111B）：
发送级自建共模电平（具体值见 PHY 手册），要求中心抽头 DC 悬空、仅经电容对地。硬接地会使共模电平被短路。
两种情况下，中心抽头都不应直接硬接地。
正确做法：
按 PHY 驱动类型处理，并以 PHY 手册的 MDI 参考电路为准：
电流型：
中心抽头经磁珠 / 滤波接到供电，再就近退耦到地。
电压型：

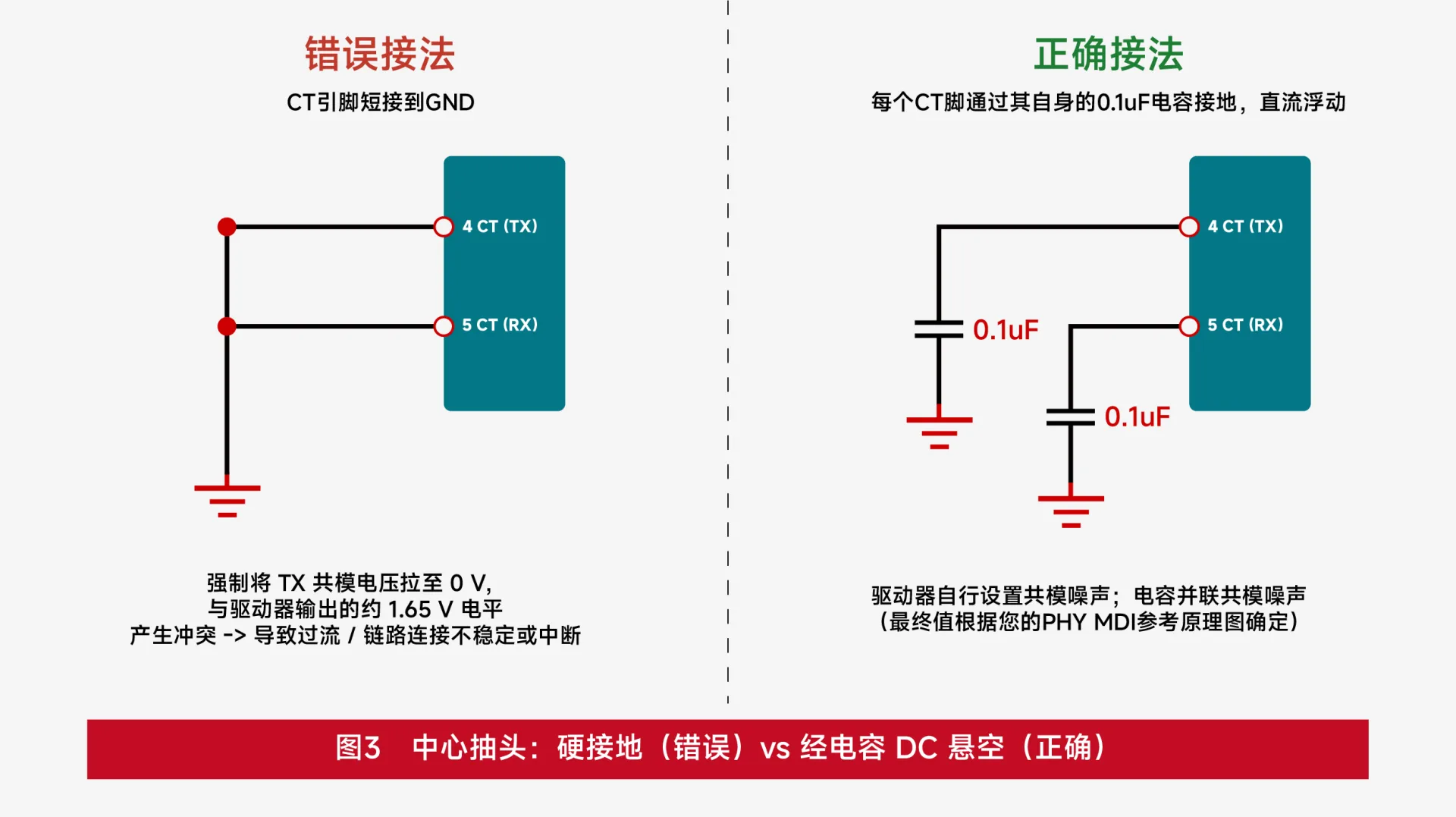

每个中心抽头各经 0.1µF 电容到信号地、保持 DC 悬空；TX、RX 中心抽头分开退耦（每脚各一颗，不并联），以减小串扰。
问题二：指示灯不亮LED极性接反
典型现象：
LINK / ACT 指示灯中有一只不亮，通常是与另一只接法相反的那只。
根因：

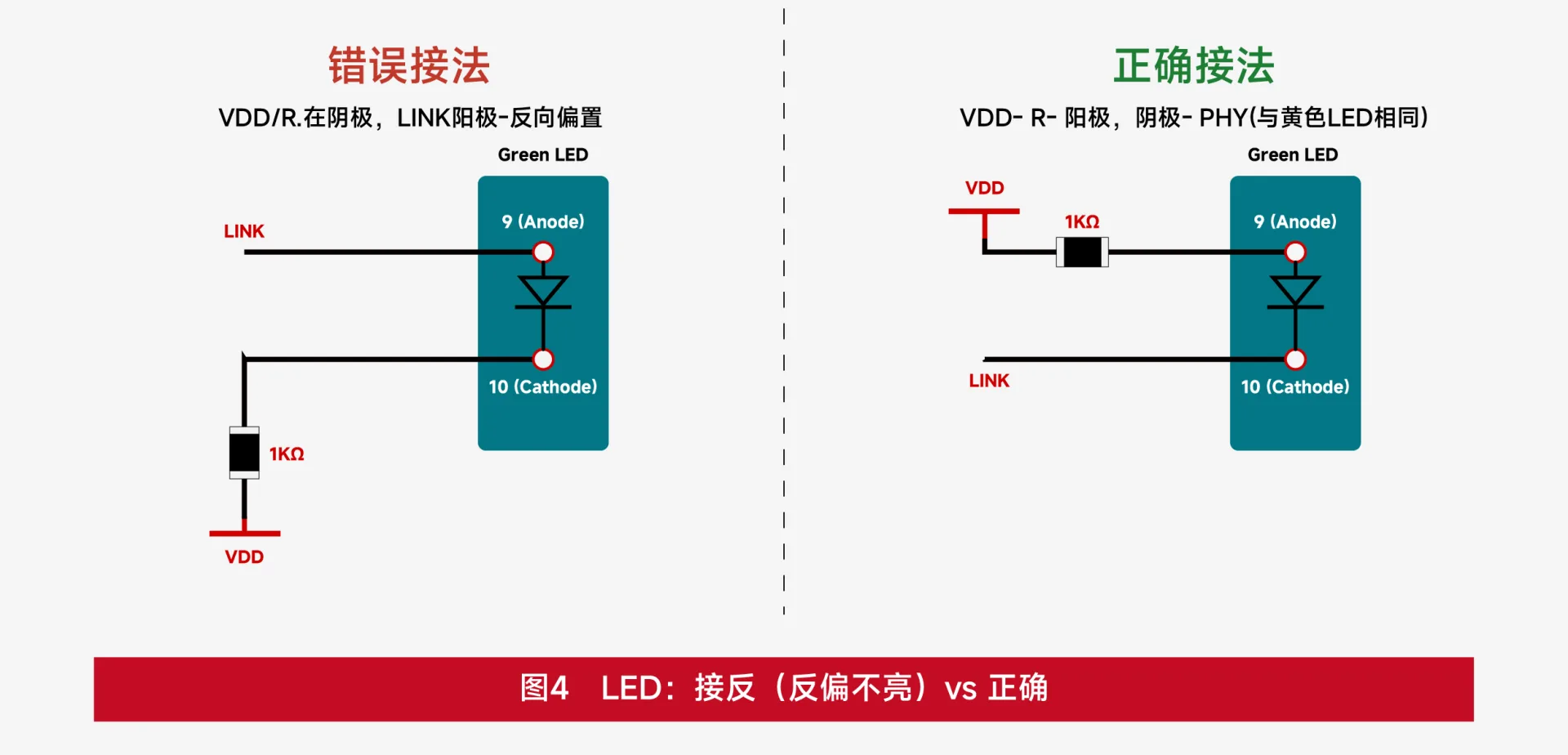

PHY 的 LINK / ACT 指示脚多为低电平灌电流驱动（开漏拉低点亮），标准拓扑为：VDD → 限流电阻 → LED 阳极，LED 阴极 → PHY 指示脚。若将限流电阻 / VDD 接到阴极、PHY 指示脚接到阳极，LED 反偏、不亮。集成网口的 LED 阳极 / 阴极在内部固定，不能按脚号顺序推断。
正确做法：
对照规格书，每只灯均按阳极经限流电阻到 VDD、阴极到 PHY 指示脚接线（两只灯电路方向一致）
注意：

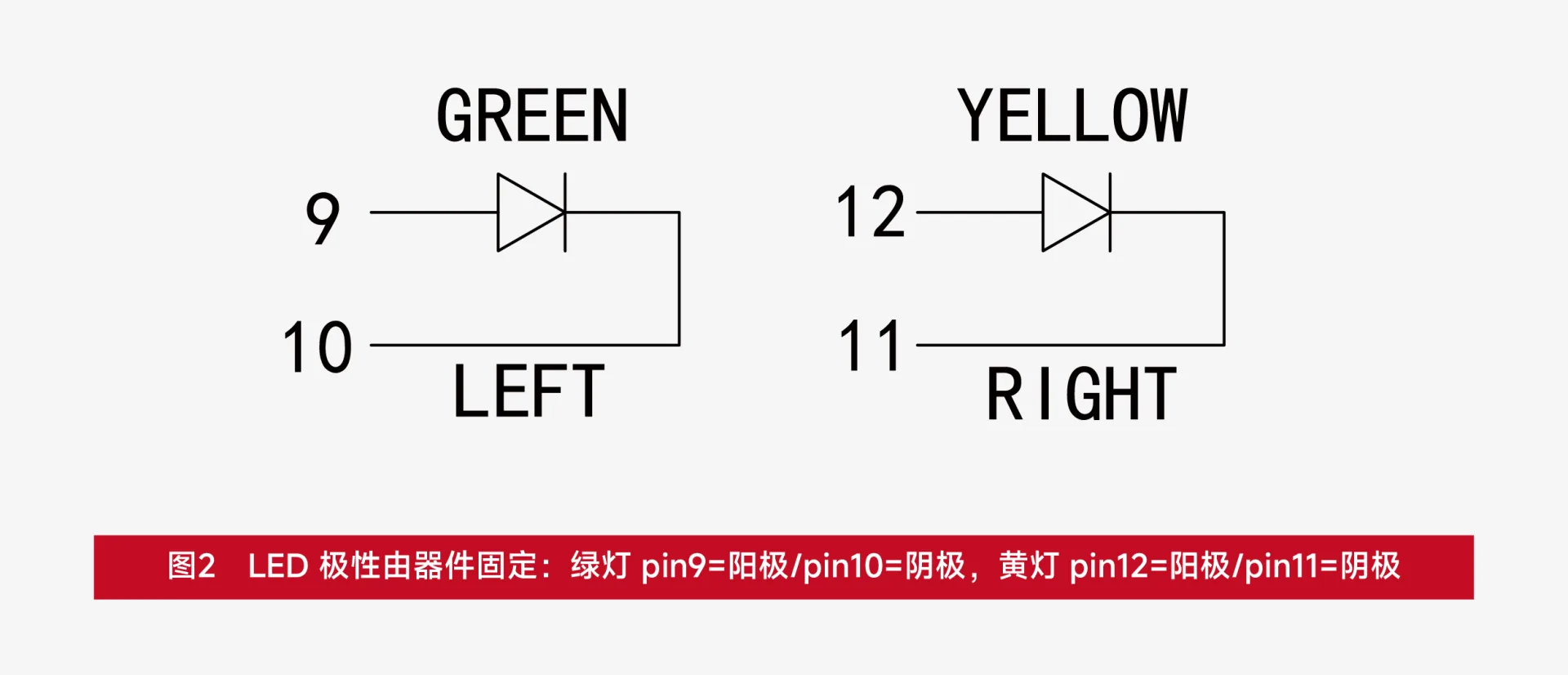

两只灯的管脚顺序未必相同。本例（图 2）中绿灯阳极为 pin9、黄灯阳极为 pin12，阴极均在中间的 pin10 / pin11，呈镜像排列。应按每只灯各自的阳极 / 阴极定义接线，不能套用同一脚序，否则反偏不亮。
限流电阻按 VDD 与目标亮度取值，不超过 PHY 的灌流上限（常见约 8~12mA）
问题三：Bob Smith接地与防护
典型现象：
共模辐射超标、浪涌 / 雷击易损、热插拔静电损伤 PHY。
根因：
Bob Smith 端接的冷端（pin8）若接信号地而非机壳地，线缆引入的共模噪声会回流至信号地，降低 EMC 余量。
MDI 差分对若无 ESD 防护，插拔静电会直接冲击 PHY
正确做法：
接地：

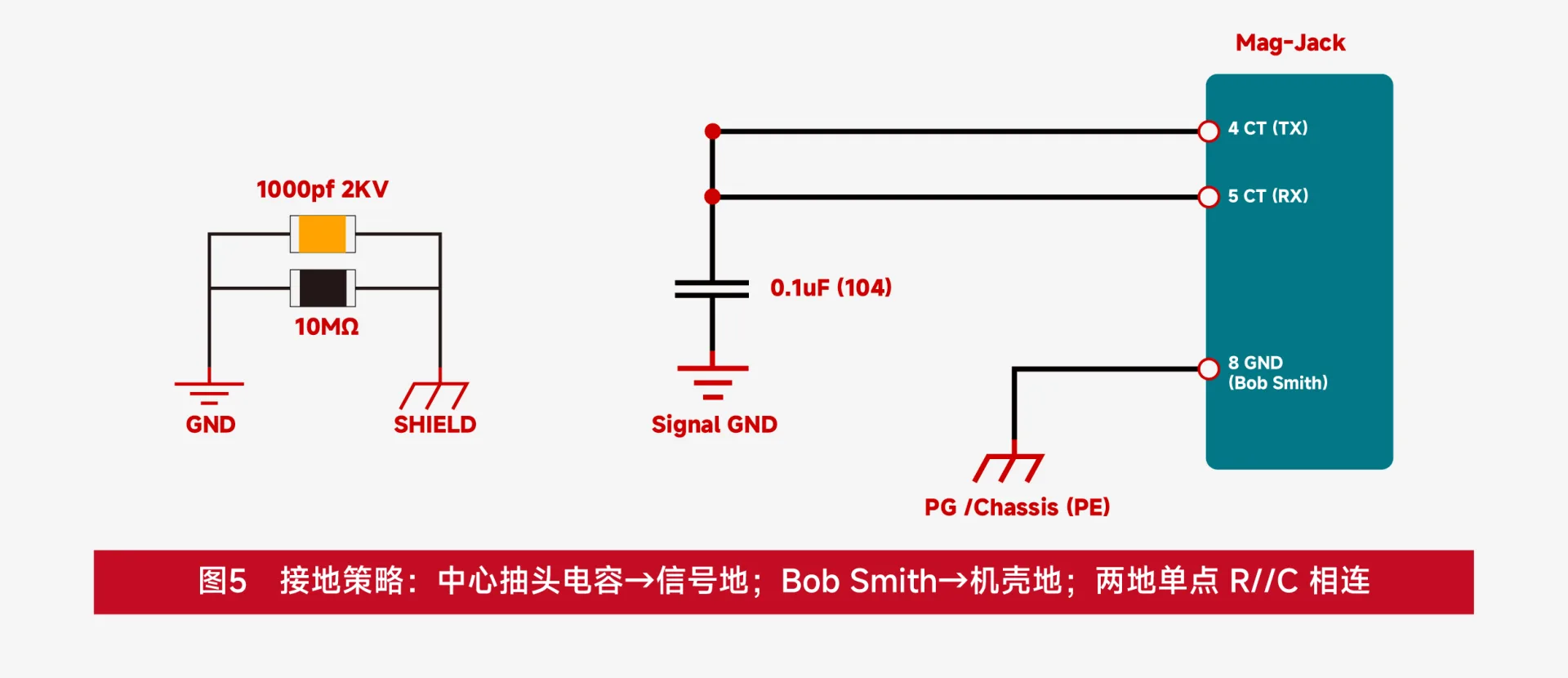

Bob Smith 冷端（pin8）接机壳地（PE）；信号地与机壳地在单点经 R(1MΩ) 并联 C(1nF / 2kV) 相连，为共模噪声提供交流回流路径，同时以高阻隔断直流地环路并泄放静电。
