VOOHU沃虎电子--RJ45 带灯接口LED 灯位、极性、VF/IF 与 PHY 驱动的核对方法
调试过程整理了一下，希望对大家有帮助。

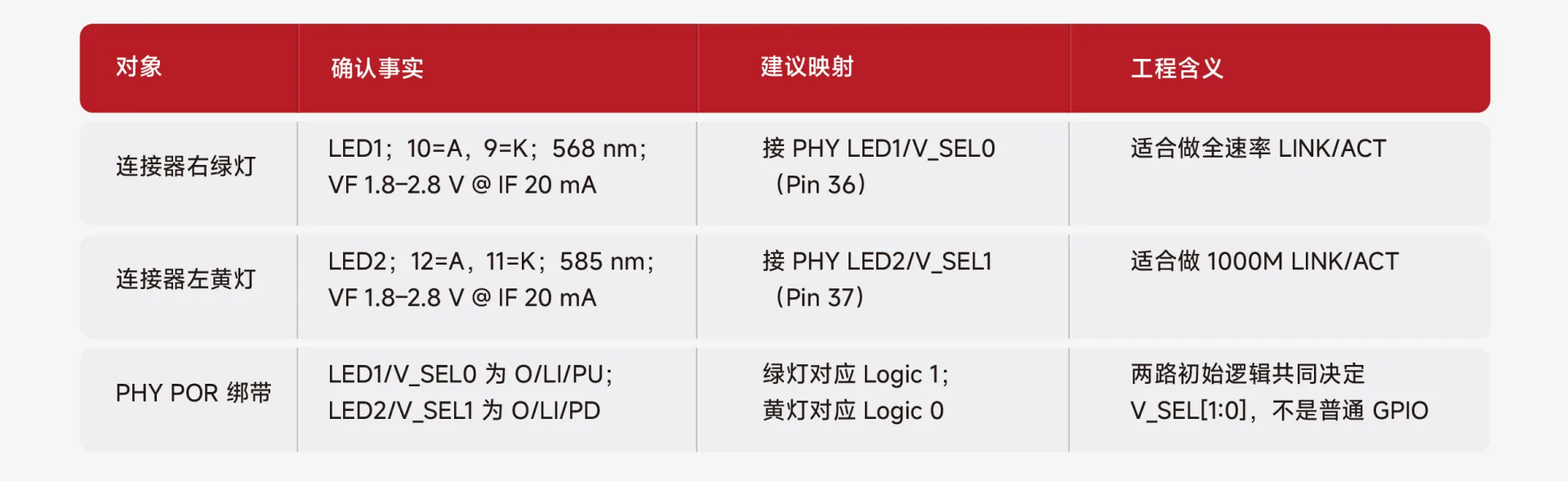

先把连接器和 PHY 两边的事实对清楚

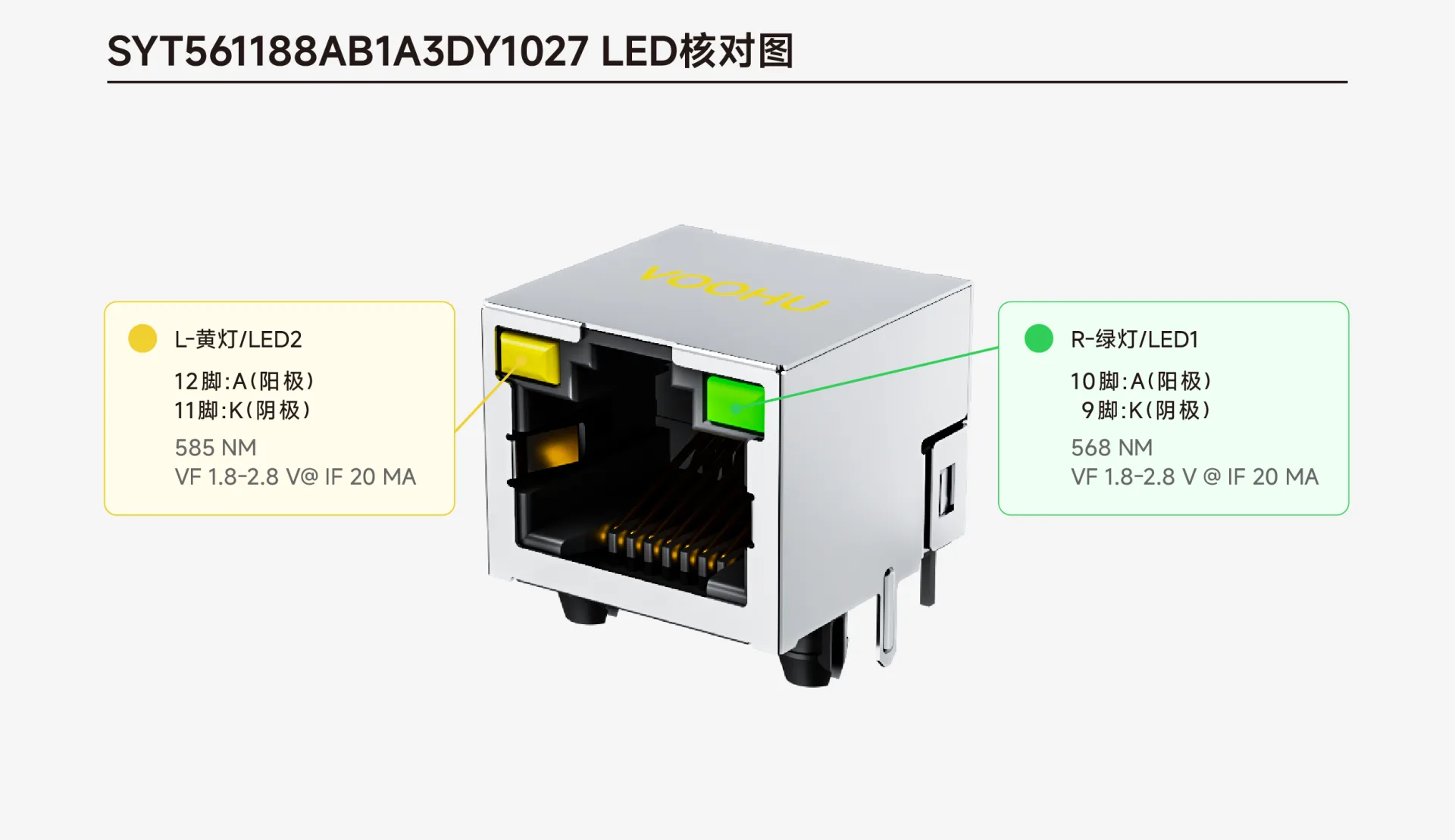

以沃虎 SYT561188AB1A3DY1027 为例：
右边绿灯是 LED1，10脚是 A，9脚是 K，波长 568nm，VF 在 1.8~2.8V 之间（IF=20mA）。左边黄灯是 LED2，12脚是 A，11脚是 K，波长 585nm，VF 一样是 1.8~2.8V（IF=20mA）。
PHY 用的是景略 JL2201B，LED1/V_SEL0 是 OD/内部上拉，LED2/V_SEL1 是 OD/内部下拉。这两个引脚在上电时兼任 V_SEL[1:0] 的绑带配置，直接决定了 RGMII 的 IO 电压——不只是普通 GPIO。
建议的接法是：绿灯接 LED1/V_SEL0，对应 Logic 1；黄灯接 LED2/V_SEL1，对应 Logic 0。这样上电后的 V_SEL 默认就是“01”，跟 IODVDD=1.8V 或 2.5V 的方案是对应的。
建议映射是以 SYT561188AB1A3DY1027 的 A/K 定义和 JL2201B 为基础的工程方案，量产前仍须由原理图和样机确认。
LED 接法不只决定灯效，还会影响 PHY 上电配置
容易踩坑的地方在这里：绿灯是 Active Low，黄灯是 Active High。如果按同一个方向接，或者只看 LED1/LED2 的标号直接把 PHY 的两个脚对调，上电时的 V_SEL 逻辑就变了。这时候 LED 可能还是能亮，但 RGMII 的 IO 电压已经不是设计预期了——这种问题查起来最头疼。

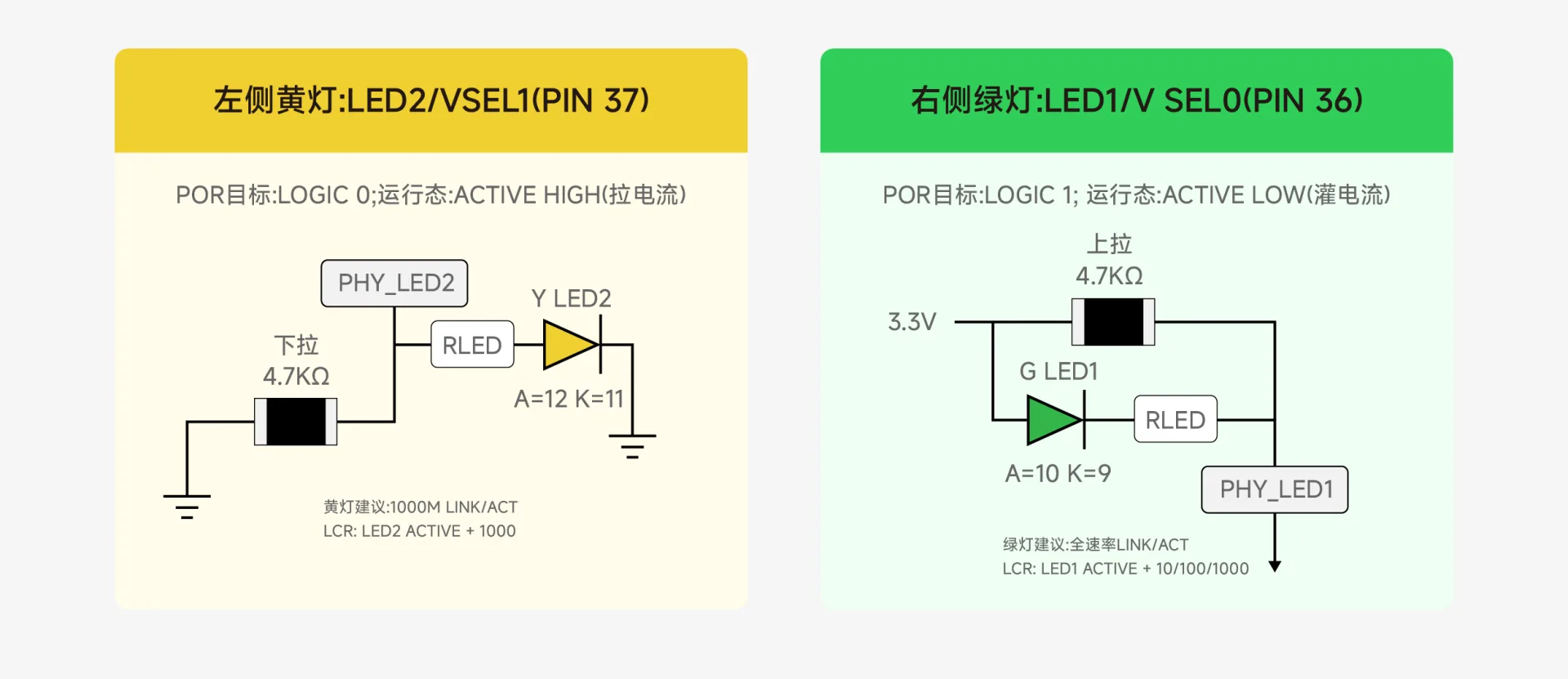

图示拓扑里画的是参考路径：绿灯走 LED1/V_SEL0 的 Logic 1，黄灯走 LED2/V_SEL1 的 Logic 0。510Ω 不是通用阻值，不同系统需要自己测算。

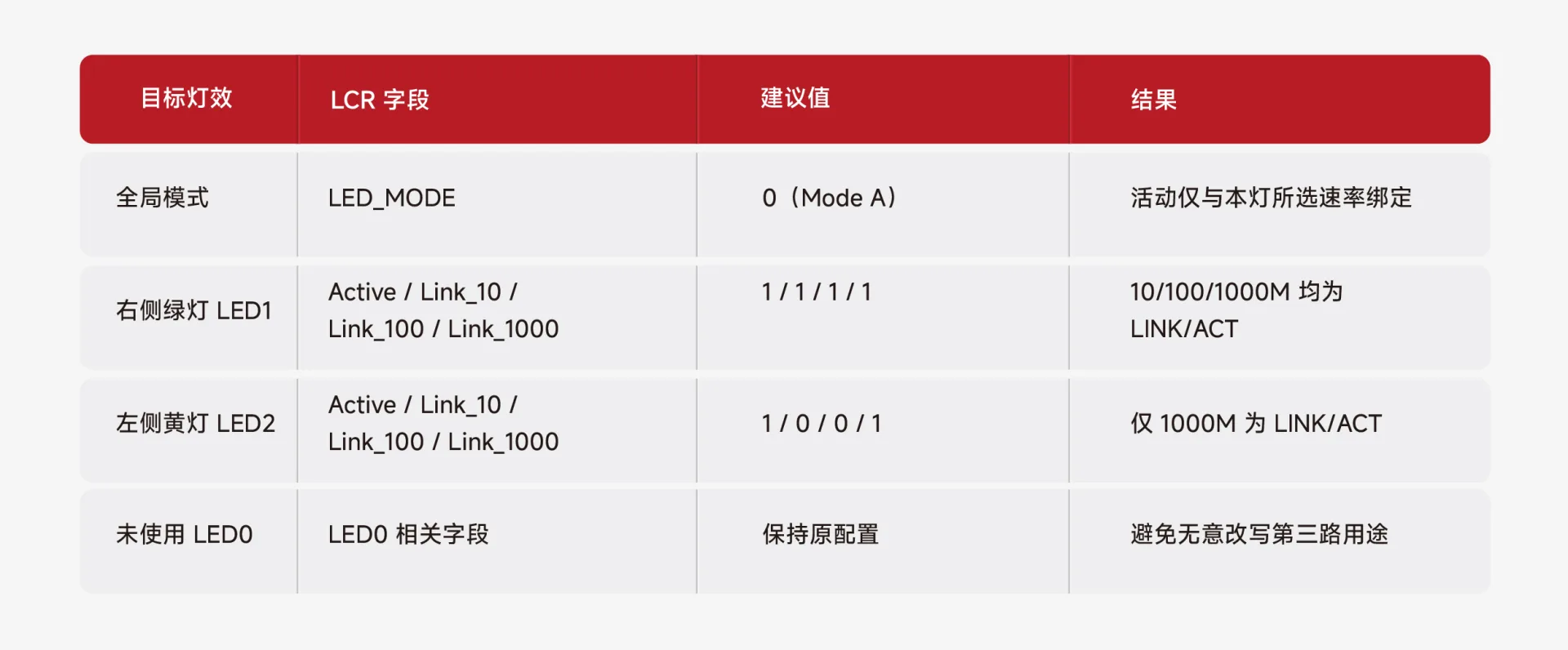

灯效不是一句"LINK/ACT":要先选 LED Mode A，再定义每一盏灯的速度集合
灯效配置分两步：
选模式，再定义每盏灯的速度集合。
全局模式选 A（LED_MODE=0），这样每盏灯的活动指示只跟它自己配置的速率绑定，互不干扰。
绿灯 LED1 配成 Active、Link_10、Link_100、Link_1000 全为 1——也就是 10/100/1000M 都做 LINK/ACT 指示。黄灯 LED2 只配 Active 和 Link_1000 为 1，Link_10 和 Link_100 为 0——也就是只千兆的时候亮。
上板验证步骤
1. 断电核对 A/K：
用二极管档确认绿灯 10=A、9=K；黄灯 12=A、11=K，并核对 RLED 与 4.7 kΩ 网络没有被镜像。
2.确认 POR 逻辑：
检查 LED1/V_SEL0 为 Logic 1、LED2/V_SEL1 为 Logic 0；核对目标 V_SEL=01 与 IODVDD 方案一致。
3.上电后先读 PHY：
确认 MDIO 可访问、Link/Speed 状态正常，再读取 LCR 的当前值。
4.执行 read-modify-write：
用二极管档确认绿灯 10=A、9=K；黄灯 12=A、11=K，并核对 RLED 与 4.7 kΩ 网络没有被镜像。

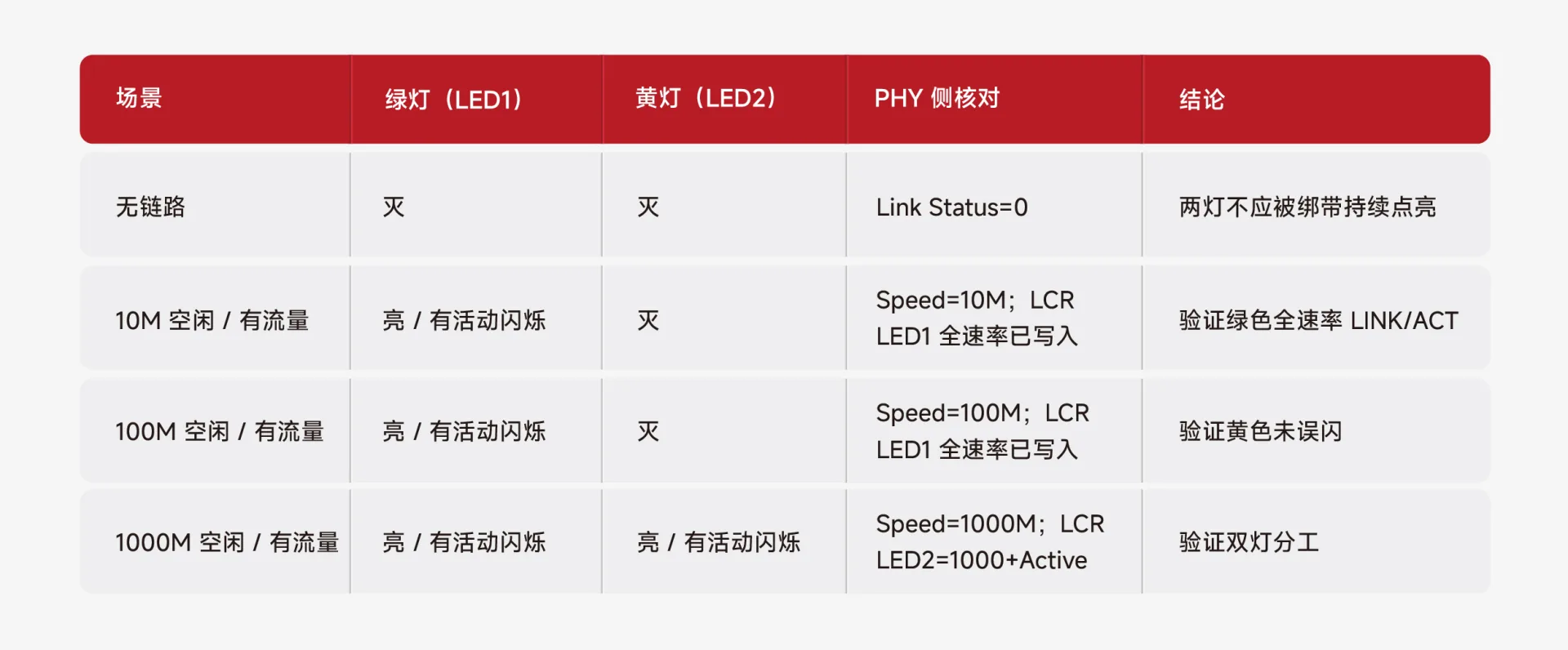

5.验证
按 10/100/1000M 和空闲/流量组合逐档验证，不能仅仅依照灯量判断验收
6.记录实际 LED 电流与亮度：
至少在常温、目标供电、满链路流量下留存示波或万用表数据
常见问题 FAQ
Q：带灯 RJ45 的 LED 灯位和极性怎么核对？
A: 以沃虎 SYT561188AB1A3DY1027 为例，绿灯是 LED1，10脚为 A（阳极）、9脚为 K（阴极）；黄灯是 LED2，12脚为 A、11脚为 K。核对时用万用表二极管档，红笔接 A、黑笔接 K 会亮，反过来不亮。不同型号的带灯 RJ45 脚位定义可能不同，必须按对应规格书确认，不能凭经验套用。
Q：带灯 RJ45 上板后灯不亮，应该从哪里开始排查？
A：按这个顺序查：第一步，断电后用万用表二极管档确认 A/K 极性与原理图一致，且焊接没有虚焊或连锡。第二步，确认限流电阻值正确且通路完好。第三步，上电后测量 LED 两端电压，判断 PHY 驱动脚是否有输出（注意 Active Low/High 的差异）。第四步，检查 MDIO 能否读到 PHY 寄存器，确认 PHY 已正常工作。第五步，检查 LCR 寄存器的当前值是否与目标配置一致。按顺序排查，大部分灯效问题都能找到原因。
Q：带灯 RJ45 与 PHY 的 LED 配置在量产时容易出什么问题？
A：量产阶段最容易出问题的是物料一致性。同一个型号的带灯 RJ45，不同生产批次可能更换了 LED 供应商，VF 或亮度会有差异，直接体现在最终灯效上。建议量产前与连接器厂家确认 LED 参数是否有变更，同时在 IQC 环节做抽样验证。沃虎对 SYT561188AB1A3DY1027 等带灯 RJ45 型号有严格的批次管控和出厂测试，量产一致性有保障。
