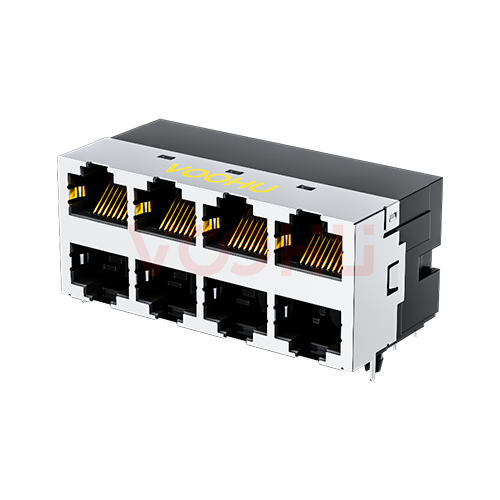

SYT59212488GWA1DY1EB052 90° 侧面插入 2*4 开口朝上/下 8P8C 短体 半包 DIP RJ45
产品参数
类别
RJ45
连接器类型
90°
端口
2*4
开口朝向
上/下
集成连接器模块
否
数据速率
ALL
PoE
ALL
LED
NO LED
安装
DIP
屏蔽标签
是
带弹片
否
工作温度
-40~+85°C
技术资源与设计支持
品质认证
样品申请
VOOHU RJ45 连接器 FAQ
Q
沃虎电子拥有哪些认证？
›
A
沃虎电子持有ISO9001:2015国际质量体系认证、ISO 14001:2015环境认证、RoHS环境认证、REACH认证和CE认证。
Q
如何快速找到适合我项目的产品？
›
A
在沃虎官网您可以通过产品分类或参数筛选（如速率、封装、工作温度、电流等）快速在线选型；也可访问“解决方案”页面，查看与您需求匹配的推荐方案。如需进一步支持，可直接联系技术支持团队，提供应用场景，我们将为您精准推荐最优方案。
Q
RJ45 连接器的镀金厚度对性能有什么影响？
›
A
镀金厚度直接影响接触电阻和使用寿命。商用级 RJ45 镀金通常为 3~6 μin，适用一般办公环境；工业级建议 ≥15 μin，能有效抵抗氧化和微动腐蚀。镀金太薄会导致长期使用后接触电阻上升、信号误码率增加。沃虎普通 RJ45 系列触点镀金厚度 ≥15 μin，插拔寿命 ≥750 次。
Q
如何快速判断 RJ45 连接器的质量好坏？
›
A
可从三个方面简易判断：一是目检外壳无裂纹、无毛刺，金针镀层均匀无氧化变色，屏蔽壳厚度 ≥0.2 mm；二是用万用表测触点间接触电阻应在几十 mΩ 级别，绝缘电阻 ≥1000 MΩ；三是插拔时应有清晰的"咔哒"锁定声，插入后晃动不应松动。工业环境下建议加做耐压测试：相邻端子间 1000 VAC/60s 无击穿。
Q
屏蔽 RJ45 和非屏蔽 RJ45 如何选择？
›
A
主要取决于应用环境的电磁干扰强度。非屏蔽 RJ45 适用于办公网络、普通室内设备，成本低且布线灵活。屏蔽 RJ45 适用于工业车间、医疗设备、户外柜等强 EMI/RFI 环境，需配合屏蔽网线和正确接地才能发挥屏蔽效能。注意全链路屏蔽必须一致——连接器、线缆、设备端均需接地，否则屏蔽层反而成为天线。
Q
集成网变的 RJ45 内部变压器损坏如何快速判断？
›
A
使用万用表测量初级侧（RJ45 引脚侧）各线对之间的直流电阻，正常应在几欧姆以内且 4 对线电阻基本对称。若开路或短路，则变压器已损坏。次级侧（PHY 侧）电阻通常为几十欧至数百欧。还可以通过示波器观察差分信号幅度，正常应为 ±1 V 左右，若幅度严重衰减则内部变压器可能磁芯饱和或匝间短路。
Q
CAT6/CAT6A RJ45 在 500 MHz 下的信号完整性瓶颈在哪里？PCB 走线如何补偿？
›
A
瓶颈主要在三个方面：
1.连接器内部引脚到引脚之间的串扰（NEXT/FEXT），传统 RJ45 的 8 个触点紧密排列，边缘引脚对（1-2、7-8）与中间对（3-6、4-5）之间的耦合在高频段急剧恶化；
2.差分对内延迟差（Intra-pair Skew），RJ45 内部引针长短不一导致差分对内的两条信号路径延迟不一致；三是阻抗不连续点——从连接器引脚进入 PCB 焊盘的过渡区是阻抗突变最大的位置。
PCB 补偿措施：差分对内等长误差控制在 5 mil 以内，连接器引针长短不一带来的 skew 需在 PCB 上反向补偿；在焊盘进入差分走线的过渡区做渐变式阻抗过渡（tapered transition），将 100Ω 差分阻抗控制在 ±10%；在连接器下方 PCB 层叠中采用参考平面挖空或开槽工艺，减少相邻端口间串扰。沃虎 CAT6A RJ45 内部做了引脚间隔离屏蔽，将 NEXT 在 500 MHz 控制在 -40 dB 以下。
1.连接器内部引脚到引脚之间的串扰（NEXT/FEXT），传统 RJ45 的 8 个触点紧密排列，边缘引脚对（1-2、7-8）与中间对（3-6、4-5）之间的耦合在高频段急剧恶化；
2.差分对内延迟差（Intra-pair Skew），RJ45 内部引针长短不一导致差分对内的两条信号路径延迟不一致；三是阻抗不连续点——从连接器引脚进入 PCB 焊盘的过渡区是阻抗突变最大的位置。
PCB 补偿措施：差分对内等长误差控制在 5 mil 以内，连接器引针长短不一带来的 skew 需在 PCB 上反向补偿；在焊盘进入差分走线的过渡区做渐变式阻抗过渡（tapered transition），将 100Ω 差分阻抗控制在 ±10%；在连接器下方 PCB 层叠中采用参考平面挖空或开槽工艺，减少相邻端口间串扰。沃虎 CAT6A RJ45 内部做了引脚间隔离屏蔽，将 NEXT 在 500 MHz 控制在 -40 dB 以下。
Q
RJ45如何实现LED灯的换色？
›
A
RJ45 接口 LED 的换色功能，核心可通过PHY 芯片（物理层芯片）的电子开关换向功能实现，具体逻辑如下：PHY 芯片作为网络信号的处理核心，通常内置对 LED 指示灯的控制电路与电子开关模块。当需要切换 LED 颜色时（如根据网络速率、连接状态切换红 / 绿 / 黄等颜色），PHY 芯片可通过输出不同的控制信号，驱动内部电子开关改变 LED 的电流通路。例如切换不同颜色 LED 灯珠的供电回路，或调整同一灯珠（如双色 LED）的电流方向，从而实现 LED 颜色的自动或按需切换，无需额外增加复杂的外部机械开关或控制电路。
